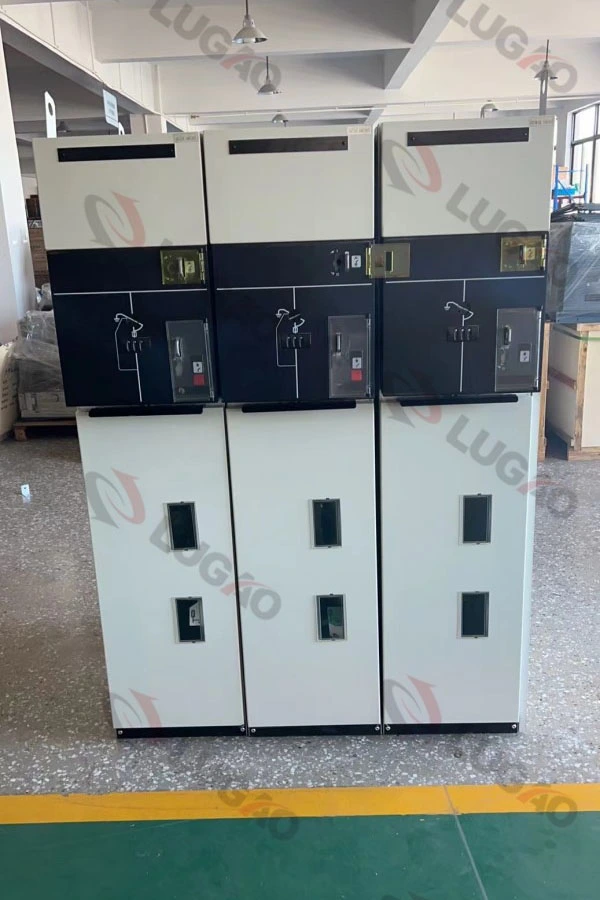

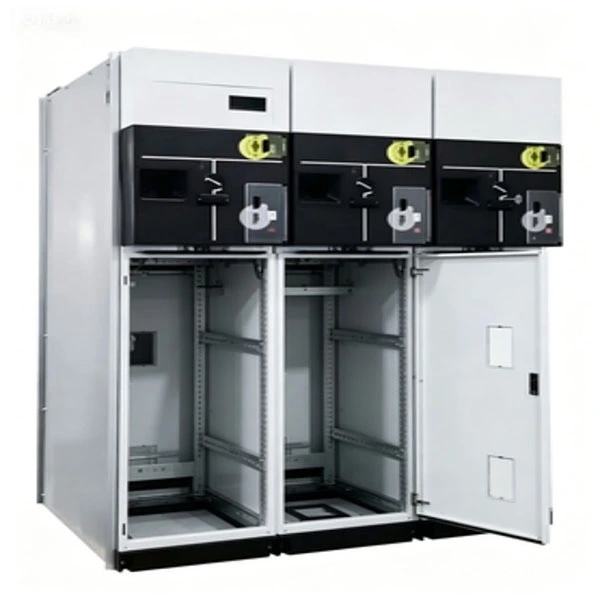

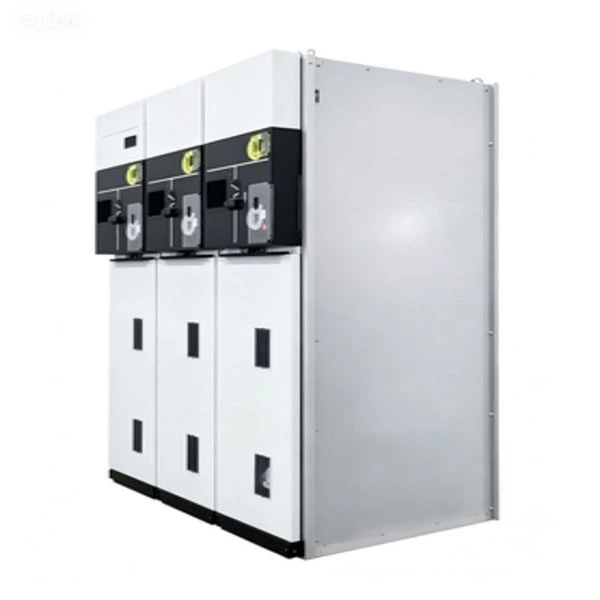

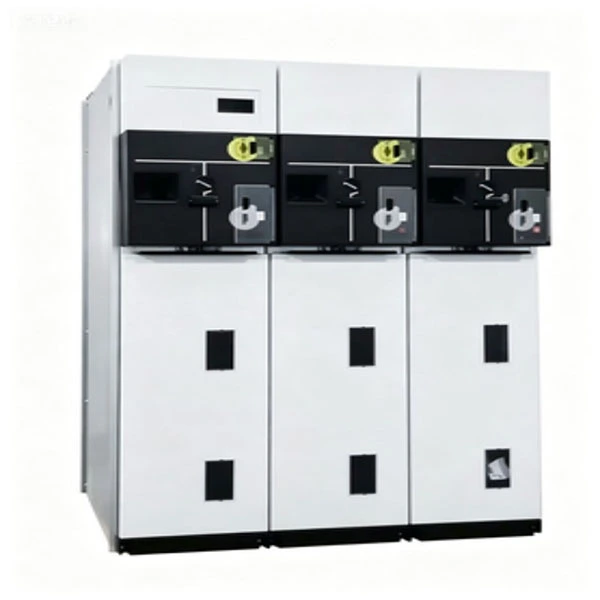

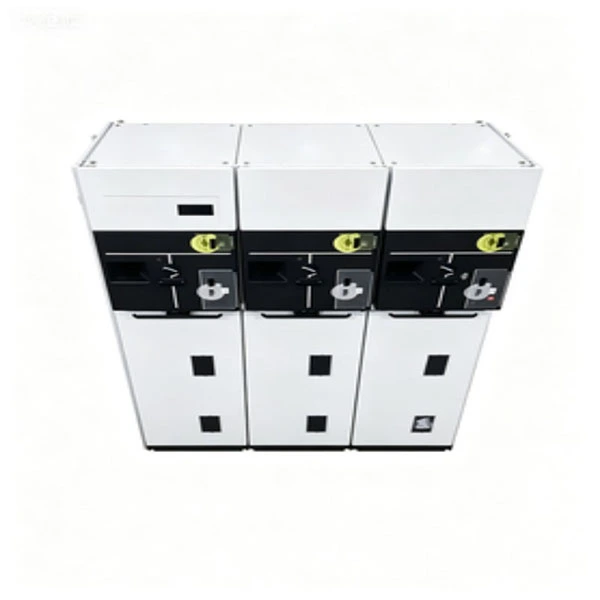

RMU Terisolasi Sepenuhnya Tertutup Ringkas

RMU Terisolasi Sepenuhnya Tertutup Kompak (Unit Utama Cincin) adalah switchgear tertutup logam yang dirakit di pabrik dan telah teruji tipenya. Ini mengintegrasikan sakelar pemutus beban, pemutus sirkuit vakum, sekering, dan sakelar pembumian ke dalam satu tangki baja tahan karat yang tertutup rapat dan terisolasi sepenuhnya.

Apa fungsinya?

Menghubungkan dan mengisolasi loop daya di jaringan distribusi sekunder (6kV–24kV)

Menyediakan isolasi kesalahan dan peralihan loop untuk jaringan listrik dengan keandalan tinggi

Tidak seperti RMU berinsulasi udara tradisional, RMU Berinsulasi Sepenuhnya Tertutup Ringkas ini menggunakan SF6 atau gas insulasi ramah lingkungan sebagai media insulasi utama, menghilangkan masuknya uap air, penumpukan debu, dan intrusi hewan---sehingga ideal untuk wilayah pesisir, gurun, dataran tinggi, dan polusi berat.

Deskripsi Produk

RMU Compact Sealed Full Insulated kami adalah unit utama ring generasi berikutnya yang dikembangkan untuk distribusi listrik perkotaan, kawasan industri, pembangkit listrik tenaga angin/surya, dan proyek infrastruktur seperti bandara dan pusat data. Tegangan terukur berkisar antara 12kV hingga 24kV, dengan arus pengenal 630A untuk busbar utama dan 125A untuk sirkuit yang dilindungi sekering.

Fitur teknis inti:

1. Tangki baja tahan karat yang tersegel sepenuhnya (peringkat perlindungan IP67)

2. Insulasi gas SF6 (atau gas alternatif ramah lingkungan)

3. Klasifikasi busur internal IAC AFLR 20kA/1s

4. Masa pakai mekanis: hingga 5.000 pengoperasian untuk sakelar pemutus beban

5. Kompartemen sambungan kabel terintegrasi dengan pelepas regangan

6. Remote control opsional dan integrasi SCADA

7. RMU Compact Sealed Sepenuhnya Terisolasi tidak memerlukan pembersihan internal atau pemanasan anti-kondensasi, sehingga secara drastis mengurangi biaya pemeliharaan dibandingkan dengan switchgear tipe terbuka.

Parameter Produk (Spesifikasi)

Fitur Produk Dan Aplikasi

Fitur Utama

1. Sepenuhnya tersegel, terisolasi sepenuhnya --- Tidak ada pengaruh dari kelembaban, kabut garam, debu, atau hewan kecil.

2. Struktur kompak---Lebar biasanya 350–450mm per unit, menghemat ruang lantai hingga 50%.

3. Desain tahan busur --- Sesuai dengan IAC AFLR 20kA/1s, memastikan keselamatan operator.

4. Bebas perawatan selama 20+ tahun --- Tidak perlu pembersihan, pengeringan, atau pengisian ulang gas dalam kondisi normal.

5. Istirahat yang terlihat --- Jendela observasi opsional untuk posisi sakelar pemutus beban.

6. Keandalan mekanik yang tinggi --- Mekanisme baja tahan karat dengan bantalan tertutup.

7. Siap cerdas --- Dapat dilengkapi dengan mekanisme operasi PT, CT, dan bermotor untuk otomatisasi.

Skenario Aplikasi

● Jaringan distribusi listrik perkotaan---Kompleks perumahan, bangunan komersial, rumah sakit, pusat data.

● Proyek energi terbarukan---Stasiun peningkatan turbin angin, jalur pengumpulan pembangkit listrik tenaga surya.

● Pembangunan infrastruktur---Bandara, kereta bawah tanah, terowongan, pelabuhan.

● Pasokan listrik sementara dan darurat --- Gardu induk bergerak, lokasi konstruksi.

● Kawasan industri---Pabrik yang memerlukan keandalan tinggi dan perawatan rendah.

Tanya Jawab

Q1: Bagaimana kinerja RMU Compact Sealed Full Insulated di lingkungan pesisir dengan kelembapan tinggi?

J: Luar biasa. Karena RMU Berinsulasi Sepenuhnya menggunakan tangki baja tahan karat yang tertutup rapat dengan perlindungan IP67, kelembapan tidak dapat masuk ke kompartemen insulasi. Tidak diperlukan pemanas anti-kondensasi. Hal ini merupakan keuntungan besar dibandingkan switchgear tipe terbuka, yang sering mengalami flashover internal di wilayah dengan kelembapan tinggi.

Q2: Berapa tingkat kebocoran gas? Apakah saya perlu mengisi ulang selama masa pakainya?

J: Proses produksi kami mencakup pengujian kebocoran helium untuk memastikan tingkat kebocoran kurang dari 0,1% per tahun. Dalam pengoperasian normal, pengisian ulang gas tidak diperlukan dalam waktu 30 tahun. Alarm tekanan rendah disertakan sebagai fitur opsional untuk peringatan dini.

Q3: Apakah RMU Compact Sealed Sepenuhnya Terisolasi aman dari api?

J: Ya. Tangki terbuat dari baja tahan karat setebal 2 mm, dan uji busur internal memastikan bahwa jika terjadi kesalahan internal yang jarang terjadi, busur dapat ditahan tanpa mengeluarkan gas panas ke depan atau samping. Untuk aplikasi yang sensitif terhadap kebakaran (misalnya rumah sakit, pusat data), kami juga menawarkan lapisan proteksi kebakaran pasif opsional.

Q4: Bisakah saya mengintegrasikan RMU ini dengan sistem SCADA saya yang sudah ada?

J: Tentu saja. Compact RMU mendukung mekanisme pengoperasian bermotor, kontak bantu, dan modul komunikasi (RS485, Modbus, IEC 61850 opsional). Posisi, kesalahan, dan status tekanan secara real-time dapat dipantau dari jarak jauh.

Q5: Apa perbedaan antara AndaRMUdan lemari berinsulasi udara tradisional?

J: Lemari berinsulasi udara tradisional memerlukan pembersihan rutin, jarak bebas yang jauh, dan pemanas anti-kondensasi. RMU Compact Sealed Full Insulated kami menghilangkan semua persyaratan ini — tapak yang lebih kecil, keandalan yang lebih tinggi, dan total biaya kepemilikan yang lebih rendah selama 10–20 tahun.

Q6: Apakah Anda menawarkan garansi 12 bulan?

J: Ya, kami menawarkan garansi standar 12 bulan sejak tanggal pengiriman, dengan opsi perpanjangan hingga 24 atau 36 bulan berdasarkan kontrak layanan berbayar. Selama masa garansi, segala cacat produksi diperbaiki atau diganti secara gratis.

Detail Produksi

Proses Tangki dan Penyegelan

Tangki RMU Compact Sealed Fully Insulated dibuat dari baja tahan karat AISI 304 setebal 2 mm, dilas dengan laser dan diuji kebocoran helium. Penyegelannya menggunakan cincin-O ganda yang terbuat dari karet nitril terhidrogenasi (HNBR), yang menjaga elastisitas selama lebih dari 30 tahun tanpa menua atau retak. Semua busing terbuat dari cetakan epoksi dengan pelindung tertanam untuk menghilangkan pelepasan sebagian.

Isolasi dan Gangguan Busur

Sakelar pemutus beban beroperasi pada gas SF6 pada tekanan relatif 0,04–0,05 MPa. Desain pemadam busur tipe puffer memastikan interupsi arus beban hingga 630A dan putusnya arus pengisian kabel. Modul pemutus sirkuit vakum opsional tersedia untuk perlindungan transformator, terintegrasi dengan sekering pembatas arus untuk membentuk unit "kombo".

Mekanisme Operasi

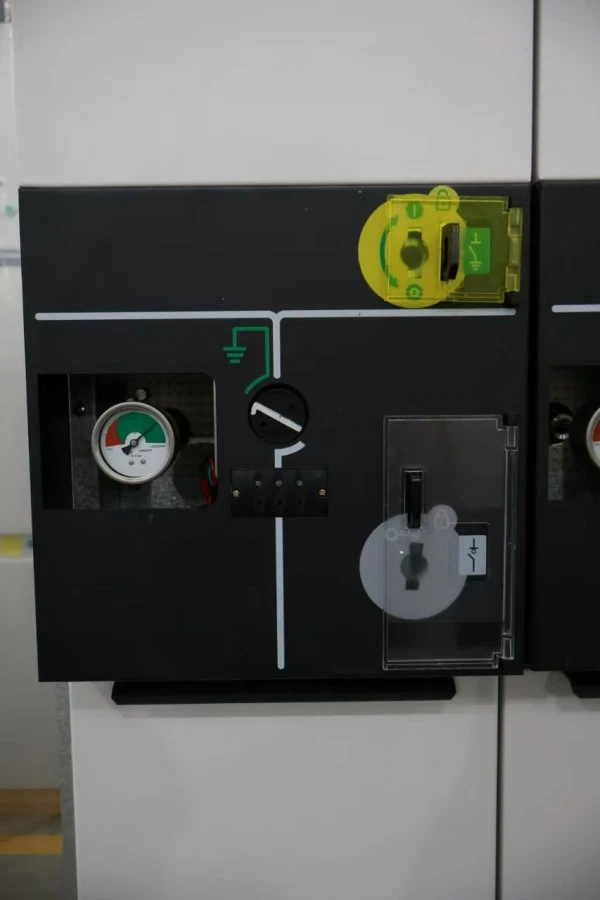

Sakelar tiga posisi (tertutup/terbuka/dibumikan) digerakkan oleh mekanisme mekanis berbantuan pegas dengan indikator posisi yang jelas. Semua bagian yang bergerak disegel di dalam tangki, menghilangkan oksidasi dan penumpukan debu. Panel depan dilengkapi interlock mekanis yang mencegah:

1. Menutup sakelar pembumian ketika sakelar beban ditutup

2. Membuka penutup kompartemen kabel saat sakelar pembumian terbuka

Sambungan Kabel dan Pembumian

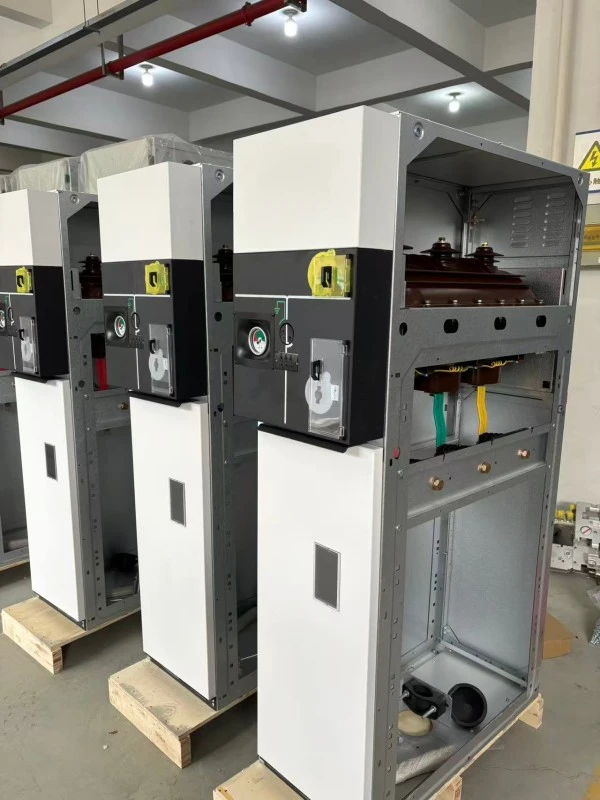

Kompartemen kabel dirancang untuk kabel tunggal atau paralel dengan dukungan kerucut tegangan. Kotak kabel standar menerima penghentian penyusutan panas atau penyusutan dingin. Batang pembumian tembaga terintegrasi dipasang di seluruh unit, dengan titik pembumian ganda untuk kepatuhan keselamatan.

Jaminan Kualitas dan Pengujian

Setiap RMU Compact Sealed Sepenuhnya Terisolasi menjalani pengujian rutin sebelum pengiriman:

● Pengukuran resistansi sirkuit utama

● Uji tegangan ketahanan frekuensi daya (42kV/1 menit untuk 12kV; 65kV/1 menit untuk 24kV)

● Uji impuls petir (puncak 75kV untuk 12kV; puncak 125kV untuk 24kV)

● Uji kebocoran gas (spektrometri massa helium)

● Uji operasi mekanis (200 siklus)

● Pengukuran debit sebagian (<5pC)

● Verifikasi busur internal (uji tipe, dilakukan oleh lab pihak ketiga)

● Semua produk mematuhi IEC 62271-200, GB 3906, GB/T 11022, dan GB/T 3804.

Pengemasan & Pengiriman

Pengemasan: Peti ekspor kayu dengan busa tahan guncangan dan penghalang kelembapan. Setiap unit dibungkus satu per satu dalam plastik tertutup vakum dengan kantong pengering.

Aksesori: Gagang pengoperasian, kit pembumian, cincin-O cadangan, lug kabel, dan panduan pemasangan.

Pengiriman: FOB Shanghai atau Ningbo. Pengiriman standar 25–35 hari setelah konfirmasi pesanan. Angkutan udara tersedia untuk proyek-proyek mendesak.
