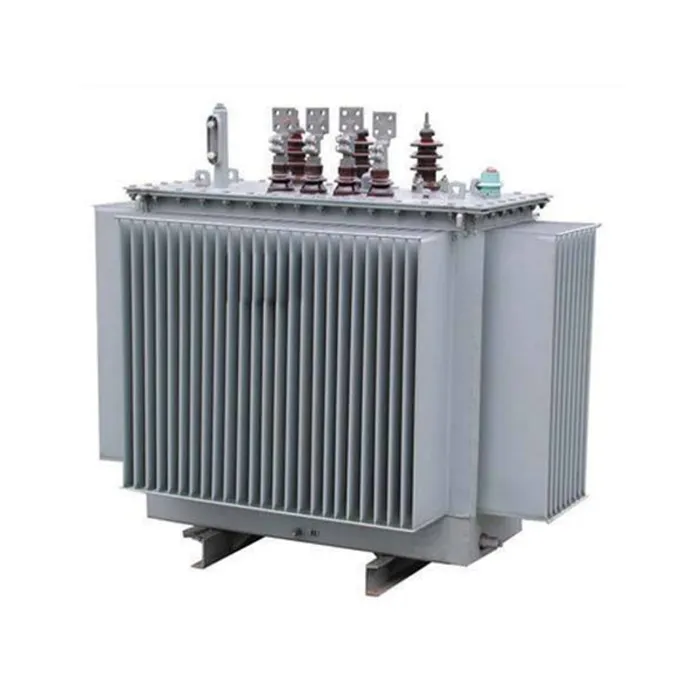

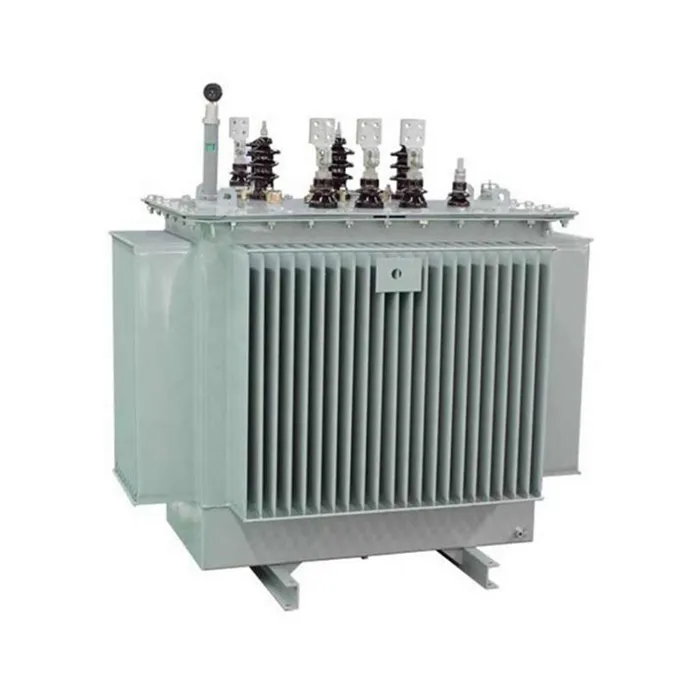

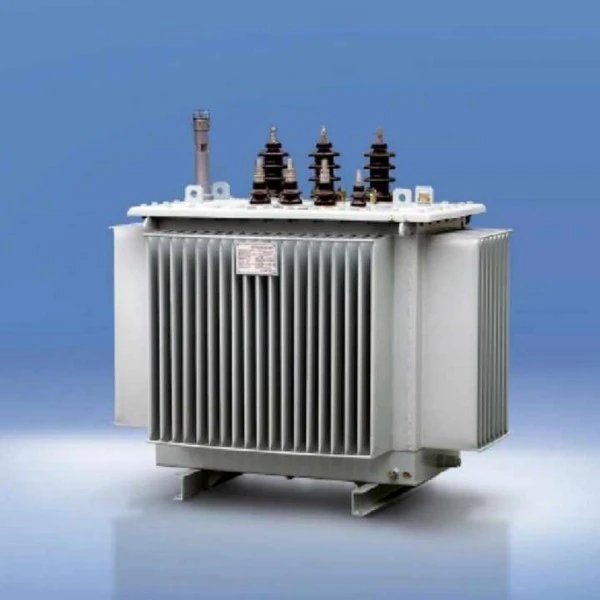

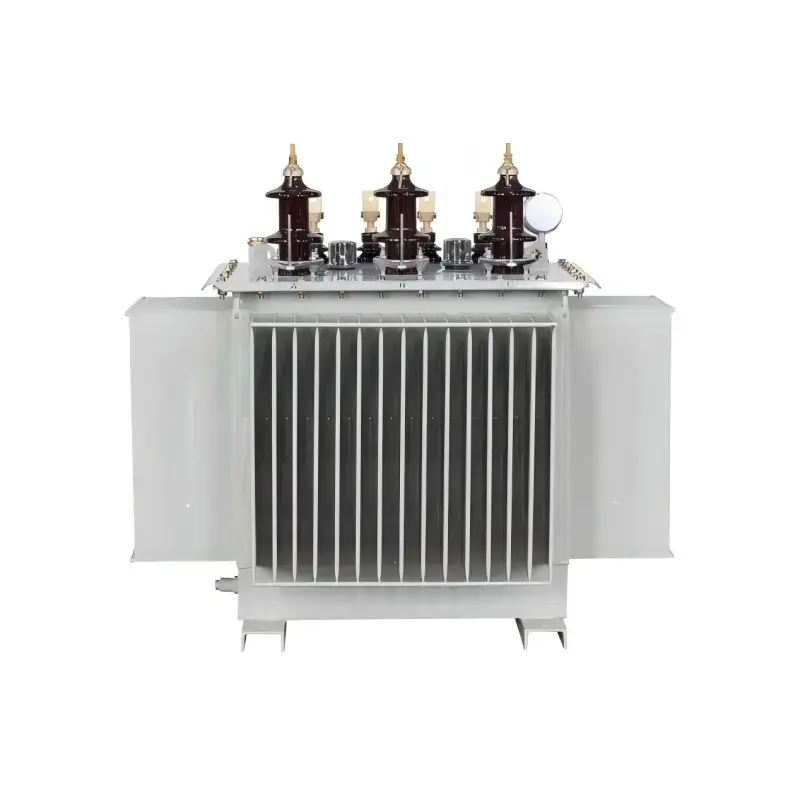

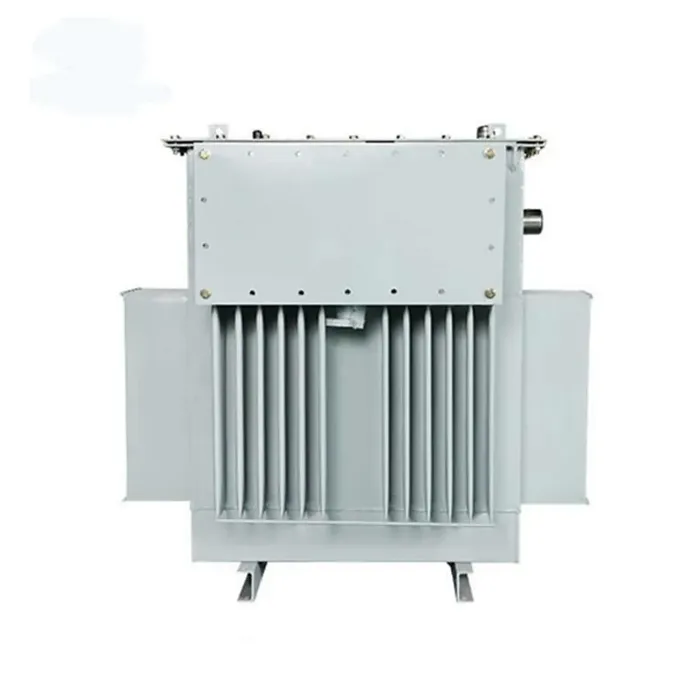

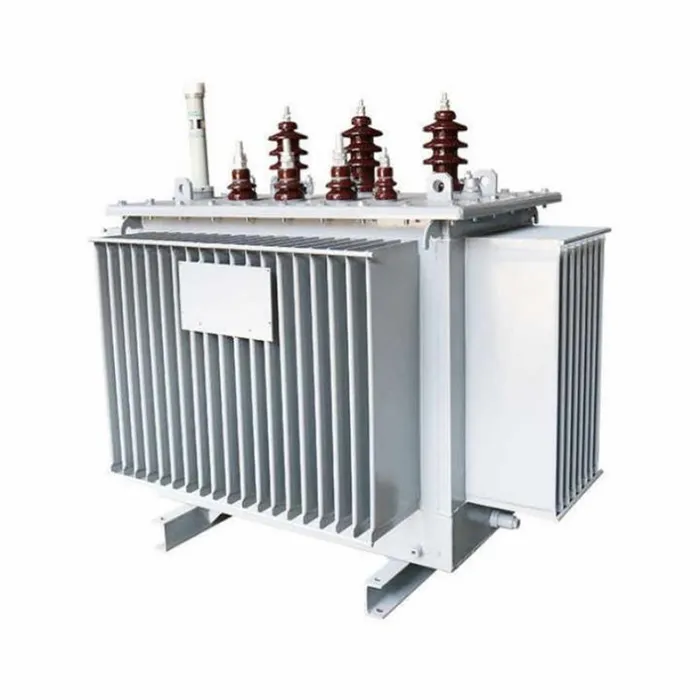

S9 Trafo Tegangan Rendah Berisi Minyak Tiga Fasa

Transformator Tegangan Rendah Berisi Minyak Tiga Fasa S9 perusahaan kami adalah perangkat daya yang sangat andal yang dirancang khusus untuk sistem distribusi daya tegangan rendah. Membeli produk ini memberi Anda trafo berkualitas tinggi yang menggabungkan kinerja stabil dengan efektivitas biaya, dapat diterapkan secara luas di pabrik industri, bangunan komersial, dan skenario distribusi daya perumahan. Produk ini menggunakan lembaran baja silikon canai dingin berkualitas tinggi dan gulungan tembaga dengan kemurnian tinggi. Struktur inti yang dioptimalkan secara efektif mengurangi histeresis dan kerugian arus eddy, memastikan pengoperasian jangka panjang yang stabil dan andal. Sistem pendingin insulasi terendam oli memberikan pembuangan panas dan kapasitas beban berlebih yang sangat baik, menjaga tegangan keluaran tetap stabil bahkan dalam kondisi fluktuasi tegangan atau perubahan beban yang signifikan. Struktur yang tersegel sepenuhnya secara efektif mengisolasi kelembapan dan kotoran eksternal, memperpanjang umur peralatan dan mengurangi frekuensi perawatan.

Parameter Produk (Spesifikasi)

Fitur Produk Dan Aplikasi

Fitur Produk

Hemat Energi & Kerugian Rendah:Dibandingkan dengan seri S7 sebelumnya, trafo S9 memiliki fitur pengurangan rata-rata kehilangan beban tanpa beban sekitar 10%, pengurangan kehilangan beban sekitar 22%, dan pengurangan arus tanpa beban yang lebih signifikan hingga hampir 46%. Ini adalah produk hemat energi yang dipromosikan secara nasional pada saat itu.

Desain Struktural yang Andal:

Inti:Trafo terendam oli S9 terbuat dari baja silikon berorientasi butiran canai dingin berkualitas tinggi, memanfaatkan struktur inti sambungan putaran tiga langkah yang miring sepenuhnya, yang secara efektif mengurangi kehilangan dan kebisingan.

Gulungan:Belitan tegangan tinggi mengadopsi struktur silinder multi-lapis, sedangkan belitan tegangan rendah menggunakan struktur heliks silinder atau lebih baik dengan saluran minyak memanjang, meningkatkan pembuangan panas dan kekuatan mekanik.

Proses Pengikatan:Semua pengencang menggunakan mur anti-pelonggaran yang dapat mengunci sendiri, dan struktur pemosisian inti ditambahkan untuk memastikan stabilitas selama pengangkutan dan pengoperasian jangka panjang, sehingga menghilangkan kebutuhan akan pemeriksaan inti dan pemeliharaan pengangkatan.

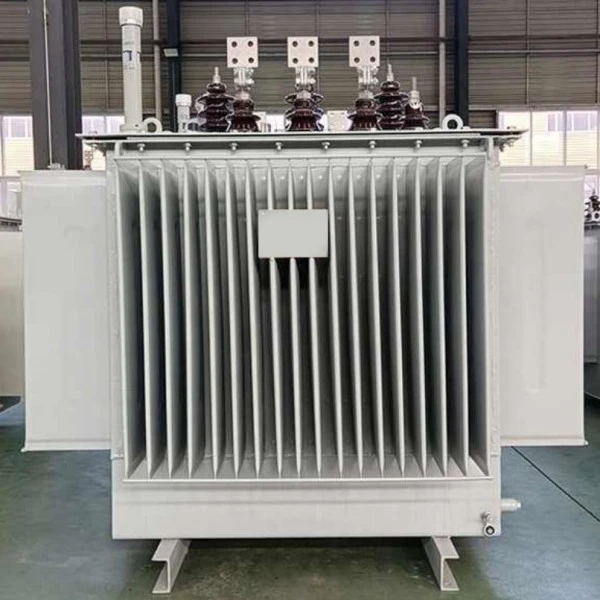

Struktur Tersegel Sepenuhnya (Seri S9-M):Tangki trafo distribusi S9 dirancang dengan panel bergelombang yang menyediakan fungsi pernapasan untuk mengimbangi perubahan volume oli, menghilangkan konservator tradisional. Struktur yang tertutup rapat ini sepenuhnya mengisolasi minyak transformator dari udara luar, secara efektif mencegah masuknya oksigen dan kelembapan, sehingga menunda penuaan minyak isolasi.

Perlindungan Keamanan Komprehensif: S9 Trafo Tegangan Rendah Berisi Minyak Tiga Fasadilengkapi dengan komponen seperti katup pelepas tekanan, termometer dial, dan relai gas, yang segera melepaskan tekanan ketika tekanan internal menjadi terlalu tinggi, sehingga memastikan pengoperasian peralatan yang aman.

Keunggulan Fitur

Mengurangi Biaya Operasional Secara Signifikan:Keuntungan utamanya terletak pada efisiensi energi. Dibandingkan dengan seri S7, biaya pengoperasian produk S9 berkurang sekitar 19%, sehingga menghasilkan penghematan listrik yang besar dalam pengoperasian jangka panjang.

Keandalan Operasional Tinggi:Dengan dukungan ujung koil yang lebih baik, struktur insulasi baru, dan desain tahan arus pendek, kemampuannya untuk menahan arus pendek yang tiba-tiba meningkat secara signifikan. Produk ini telah lulus uji hubung singkat mendadak di pusat pengujian yang diakui secara nasional, memastikan pengoperasian yang stabil bahkan dalam kondisi buruk seperti fluktuasi jaringan listrik.

Biaya Perawatan Sangat Rendah:Struktur yang tersegel sepenuhnya menghilangkan kebutuhan untuk mengganti oli transformator selama masa pakai normalnya, sehingga sangat mengurangi beban kerja dan biaya pemeliharaan.

Kemampuan Beradaptasi Tinggi & Desain Estetika:Desain tangki bergelombang tidak hanya meningkatkan efisiensi pembuangan panas tetapi juga menghasilkan produk yang lebih kompak dan estetis, sehingga mengurangi jejak pemasangan.

Produk beradaptasi dengan lingkungan

Skenario Aplikasi

Trafo Tegangan Rendah Berisi Minyak Tiga Fasa S9 terutama digunakan dalam aplikasi distribusi daya terminal di mana listrik tegangan tinggi 10kV atau 35kV perlu diubah menjadi listrik tegangan rendah 400V. Skenario khusus meliputi:

Tipe Tertutup (Seri S9-M): Sangat cocok untuk industri seperti perminyakan dan pengolahan kimia. Lingkungan ini biasanya mengandung minyak dan bahan kimia dalam jumlah besar; struktur yang tertutup rapat secara efektif mengisolasi gas korosif, melindungi komponen internal, dan memastikan pengoperasian yang aman.

Tipe Tidak Tertutup (Seri S9):Banyak digunakan di perusahaan industri dan pertambangan, lokasi konstruksi, komunitas perumahan, pusat komersial, bandara, stasiun kereta api, dan bangunan industri dan sipil umum lainnya sebagai pusat distribusi listrik.

Infrastruktur dan Pertanian:Biasa digunakan di kereta bawah tanah, platform pengeboran, platform produksi minyak, dan jaringan listrik pertanian perkotaan dan pedesaan untuk menyediakan pasokan listrik yang stabil untuk berbagai peralatan.

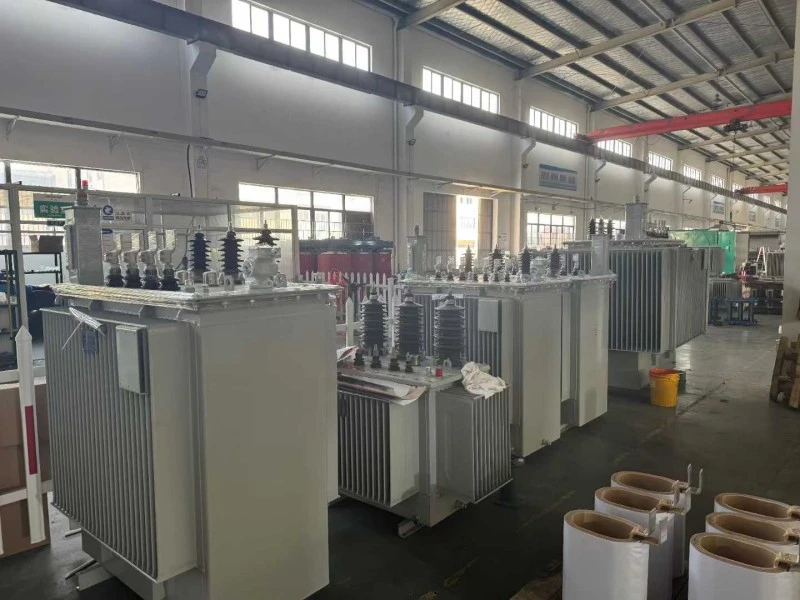

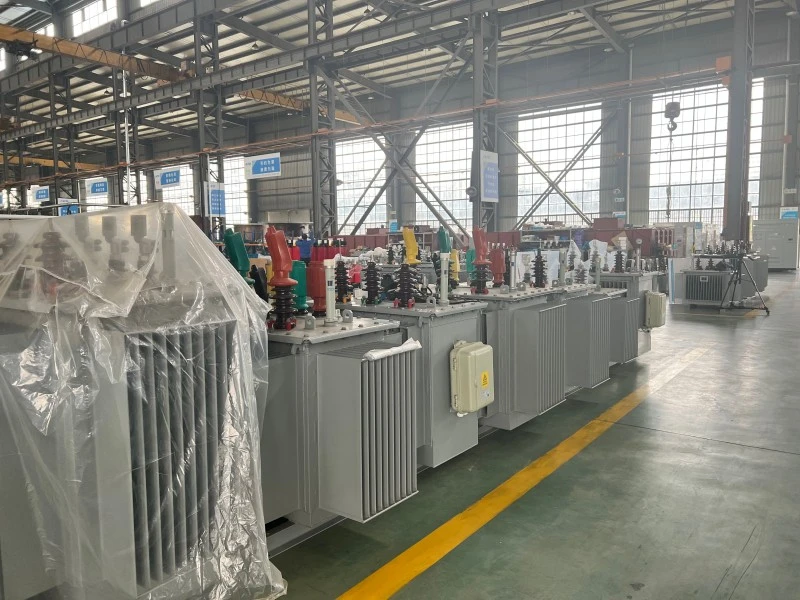

Detail Produksi

Trafo berisi minyak tiga fase telah mengalami optimalisasi ekstensif dalam detail produk. Melalui desain komponen inti yang disempurnakan seperti inti, koil, tangki oli, dan pengencang, produk ini mencapai kehilangan rendah, keandalan tinggi, dan karakteristik bebas perawatan.

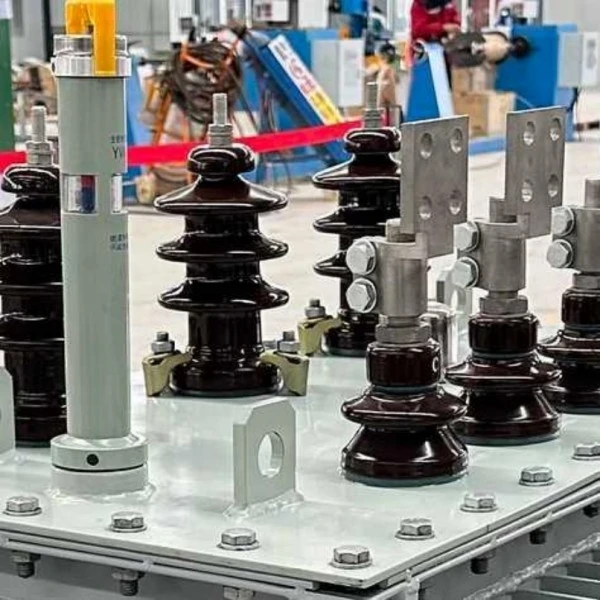

Struktur dan proses komponen inti

Pertanyaan Umum

Apa yang dimaksud dengan trafo distribusi terendam oli tiga fase S9?

Trafo distribusi terendam oli tiga fasa S9 merupakan alat distribusi tenaga yang digunakan untuk menurunkan listrik tegangan menengah, seperti 6kV, 10kV, 11kV atau 13.8kV, menjadi listrik tegangan rendah seperti 0.4kV, 0.415kV atau 0.433kV. Ini banyak digunakan di pabrik industri, bangunan komersial, komunitas perumahan, lokasi pertambangan, jaringan listrik pertanian dan sistem distribusi utilitas.

Dapatkah rasio tegangan trafo terendam oli S9 disesuaikan?

Ya. Lugao dapat menyesuaikan rasio tegangan sesuai dengan kebutuhan jaringan dan proyek lokal. Opsi umum mencakup 10kV/0,4kV, 11kV/0,415kV, 13,8kV/0,4kV, dan kombinasi voltase khusus lainnya. Grup vektor, rentang penyadapan, frekuensi dan aksesori juga dapat disesuaikan.

Kisaran kapasitas apa yang tersedia untuk trafo ini?

Trafo distribusi terendam oli S9 dapat disuplai dalam kapasitas terukur berbeda sesuai dengan kebutuhan proyek. Kapasitas umum meliputi 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA dan 2500kVA. Silakan hubungi Lugao untuk pemilihan model yang sesuai berdasarkan permintaan beban Anda.

Apa perbedaan antara trafo terendam oli S9 dan S11?

Dibandingkan dengan seri S9,seri S11biasanya memiliki kehilangan tanpa beban yang lebih rendah dan kinerja hemat energi yang lebih baik. Trafo S9 masih banyak digunakan di banyak proyek distribusi karena pengoperasiannya yang stabil, desain yang matang, dan efektivitas biaya. Seleksi akhir bergantung pada anggaran proyek, persyaratan efisiensi, standar lokal, dan kondisi pengoperasian.

Apakah trafo berisi oli S9 cocok untuk pemasangan di luar ruangan?

Ya. Trafo berisi oli S9 dapat dirancang untuk pemasangan di luar ruangan. Itu dapat dilengkapi dengan tangki minyak tertutup, lapisan anti-korosi, katup pelepas tekanan, termometer, indikator level oli dan aksesori perlindungan lainnya sesuai dengan kebutuhan proyek. Untuk lingkungan yang keras, harap berikan ketinggian, suhu lingkungan, kelembapan, dan tingkat polusi sebelum mengutip.

Metode pendinginan apa yang digunakan trafo ini?

Trafo Distribusi terendam oli S9 umumnya menggunakan pendingin ONAN yang artinya Pendinginan Udara Alami Oli. Oli transformator bersirkulasi secara alami di dalam tangki untuk mentransfer panas, sedangkan permukaan luar tangki membuang panas melalui pendinginan udara alami.

Bisakah Lugao menyediakan layanan trafo OEM atau khusus?

Ya. Lugao menyediakan layanan transformator OEM dan khusus. Opsi penyesuaian mencakup kapasitas terukur, rasio voltase, frekuensi, grup vektor, rentang sadapan, desain penutup, aksesori transformator, warna lukisan, papan nama, dan persyaratan pengemasan.

Layanan purna jual produk

1. Setelah trafo dipasang dan dioperasikan di lokasi, dijamin bebas bocor, dan cat dijamin tidak terkelupas atau pudar. Garansi 5 tahun diberikan; masalah kualitas apa pun yang terjadi dalam penggunaan normal dalam masa garansi akan ditanggung oleh garansi.

2. Semua produk dilindungi oleh layanan seumur hidup, memastikan kelengkapan aksesori produk.

3. Kehidupan pelayanan tidak kurang dari 30 tahun.

4. Jika terjadi kegagalan peralatan, pemasok akan merespons dalam waktu satu jam setelah menerima pemberitahuan dari pembeli, dan mengirimkan personel teknis ke lokasi dalam waktu 24 jam di dalam negeri.

Komitmen Pelayanan

1. Produk kami diproduksi sesuai dengan persyaratan sistem manajemen mutu ISO9001-2015, memastikan kualitas produk 100% sebelum meninggalkan pabrik.

2. Perusahaan kami menyediakan layanan pra-penjualan, penjualan, dan purna jual yang komprehensif untuk menjamin kepuasan pelanggan.

1. Perusahaan kami menawarkan garansi 60 bulan. Jika terjadi masalah kualitas, kami akan memperbaiki atau mengganti produk secara gratis, memastikan kepuasan pelanggan 100%.

Desain dan pengujian transformator harus memenuhi standar berikut:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformator Daya》

GB/T6451-2015 《Spesifikasi dan Persyaratan Teknis untuk Transformator Daya Terendam Minyak》

JB/T3837-2010 《Metode Penyusunan Penunjukan Tipe untuk Produk Transformator》

GB/T311.1-3.11-97 《Teknik Koordinasi Isolasi dan Pengujian Tegangan Tinggi untuk Peralatan Transmisi dan Transformasi Tegangan Tinggi》

GB10237-88 《Tingkat Insulasi dan Uji Dielektrik untuk Transformator Daya—Celah Udara Insulasi Eksternal》

GB7595-87 《Standar Kualitas Oli Trafo dalam Layanan》

GB7328-87 《Pengukuran Tingkat Suara untuk Transformers》

GB7534-87 《Pengukuran Debit Sebagian》

GB/T15164-94 《Panduan Pemuatan untuk Transformator Daya Terendam Minyak》

DL/T586-95 《Panduan Teknis Pengawasan Manufaktur Pengguna Peralatan Listrik》

GB/T311.1-3.11-97 《Teknik Koordinasi Isolasi dan Pengujian Tegangan Tinggi untuk Peralatan Transmisi dan Transformasi Tegangan Tinggi》

GB2536-1990 《Oli Trafo》

JB/T56011-92 《Klasifikasi Kualitas Produk untuk Transformator Daya Terendam Minyak》

ZBK41005-89 《Tingkat Suara Transformer 6-220KV》
