Ketika relai proteksi gagal mengatasi gangguan dalam jendela kritis 0,1 detik, busur api yang dihasilkan dapat menguapkan busbar dan memicu pemadaman gardu induk yang dahsyat. Beroperasi sebagai produsen Switchgear khusus yang berbasis di Tiongkok, Lugao Power Co., Ltd. menghilangkan kerentanan distribusi ini melalui sistem switchgear tertutup logam yang tersertifikasi IEC dan telah diuji secara ketat. Sejak tahun 2016, fasilitas kami yang bersertifikasi ISO9001 dan SGS telah menghasilkan switchgear berinsulasi udara dan gas yang menyediakan solusi perlindungan dan kontrol yang andal bagi utilitas, kontraktor EPC, dan fasilitas industri, sehingga mengurangi waktu commissioning di lokasi hingga 50%.
Cara Memilih Antara Berinsulasi Udara danSwitchgear Berisolasi Gasuntuk Proyek Anda?
Saat mengevaluasi pemasok Switchgear yang memenuhi syarat, tim pengadaan teknik sering kali bertanya: Haruskah kami menentukan teknologi AIS atau GIS untuk gardu induk kami? Jawabannya tergantung pada luas lokasi yang tersedia, kondisi lingkungan, dan strategi pemeliharaan jangka panjang.
Switchgear Berinsulasi Udara (AIS) memiliki struktur tradisional dan transparan dengan titik pemutusan yang terlihat dan busbar yang dapat diakses. Desain ini mengutamakan kemudahan pemeriksaan, kemudahan perawatan, dan efisiensi biaya. Solusi AIS Lugao, seperti switchgear tertutup logam 13,8kV, dirancang dengan rangka baja yang kokoh, bahan isolasi berkekuatan tinggi, dan busbar tembaga, memastikan pengoperasian yang andal di lingkungan gardu induk standar di mana ruang tidak terlalu dibatasi.
Sebaliknya, Gas-Insulated Switchgear (GIS) mengadopsi wadah kompak dan tertutup rapat yang diisi dengan gas SF6, sehingga menawarkan kekuatan dielektrik yang luar biasa dalam ukuran yang sangat kecil. Desain ini ideal untuk gardu bawah tanah perkotaan, gedung bertingkat, dan kawasan industri dengan real estate terbatas.
|
Tipe Desain
|
Media Isolasi
|
Tapak
|
Aplikasi Khas
|
|
Berinsulasi Udara (AIS)
|
Udara / Vakum
|
Jejak yang lebih besar
|
Gardu utilitas, pabrik industri, proyek komersial dengan ruang yang luas
|
|
Berinsulasi Gas (GIS)
|
Gas SF6
|
Ringkas (hingga 70% lebih kecil)
|
Gardu induk perkotaan, instalasi dalam ruangan, lingkungan yang keras, lokasi dengan ruang terbatas
|
Kedua desain tersebut memiliki keunggulan inti---pengujian awal di pabrik, konstruksi modular, dan penerapan cepat---namun pilihannya pada akhirnya selaras dengan standar jaringan lokal Anda, area lokasi yang tersedia, dan persyaratan akses pemeliharaan. Lugao menawarkan kedua konfigurasi dengan penyesuaian penuh, memastikan integrasi yang lancar terlepas dari spesifikasi proyek regional.
Bagaimana Lugao Memvalidasi Integritas Dielektrik dan Kemampuan Menahan Arus Pendek?
Switchgear harus tahan terhadap lonjakan petir, tegangan lebih switching, dan gaya elektromagnetik besar yang dihasilkan selama gangguan jaringan. Sistem Lugao Switchgear dirancang dengan fondasi dielektrik tinggi yang divalidasi melalui pengujian ketat: ketahanan frekuensi daya pada 42 kV selama satu menit dan ketahanan impuls petir pada 75 kV pada sisi tegangan tinggi, memenuhi atau melampaui standar IEC 62271-1.
Kemampuan menahan arus pendek tidak dapat dinegosiasikan. Switchgear kami diuji untuk tingkat ketahanan hubung singkat, dengan contoh termasuk 20 kA hingga 40 kA RMS pada sisi tegangan tinggi. Inspeksi pasca-pengujian memastikan integritas sambungan busbar dan nol deformasi struktural, sehingga menjamin stabilitas sistem bagi teknisi proyek dalam kondisi kesalahan yang paling menuntut.
Perlindungan Struktural dan Adaptasi Lingkungan Apa yang Terintegrasi?
Terkena cuaca, debu, dan dampak yang tidak disengaja, switchgear enclosure merupakan pertahanan pertama terhadap degradasi lingkungan. Switchgear Lugao mencapai peringkat perlindungan IP4X untuk unit dalam ruangan dan peringkat lebih tinggi untuk instalasi luar ruangan, memberikan ketahanan efektif terhadap masuknya partikel padat dan percikan air. Dibangun dari baja tahan korosi dengan perawatan permukaan anti-korosi (ketebalan ≥2mm untuk komponen penting), housing ini tahan terhadap suhu lingkungan ekstrem, kelembapan tinggi, dan atmosfer pantai yang korosif, memastikan integritas struktural selama puluhan tahun digunakan.
Konfigurasi, Kelas Tegangan, dan Kapasitas Apa yang Dapat Disuplai Lugao?

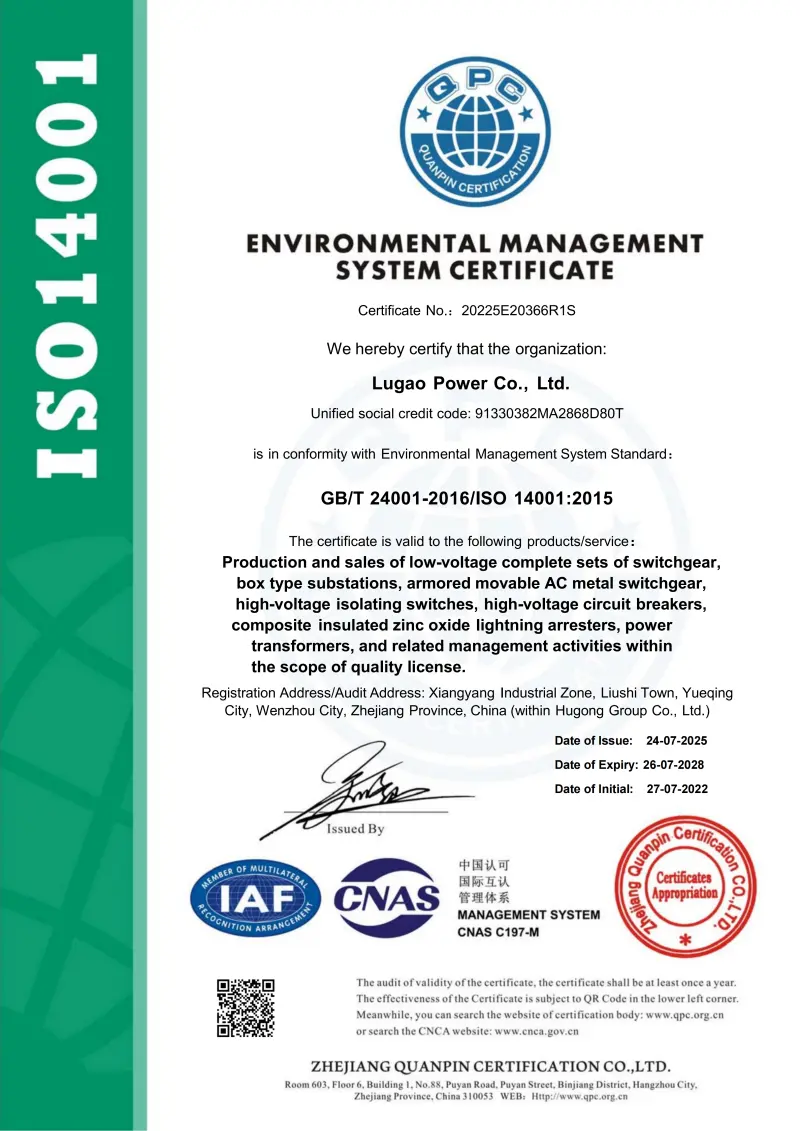

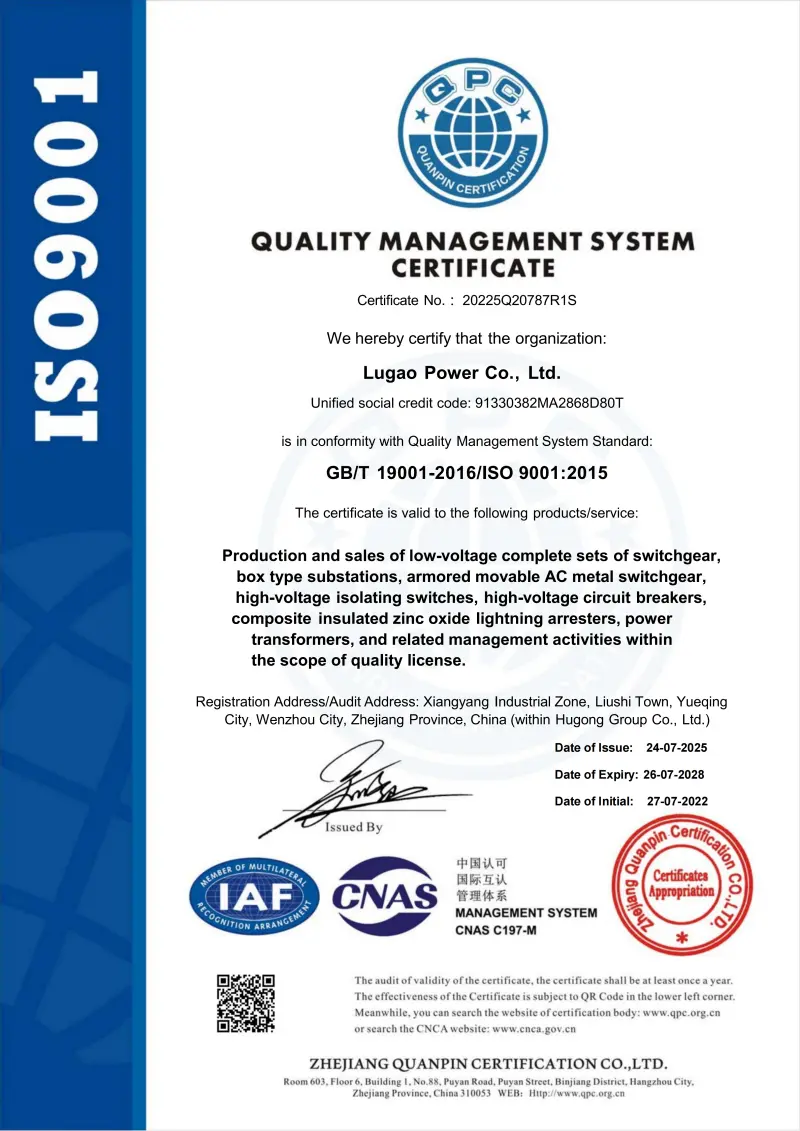

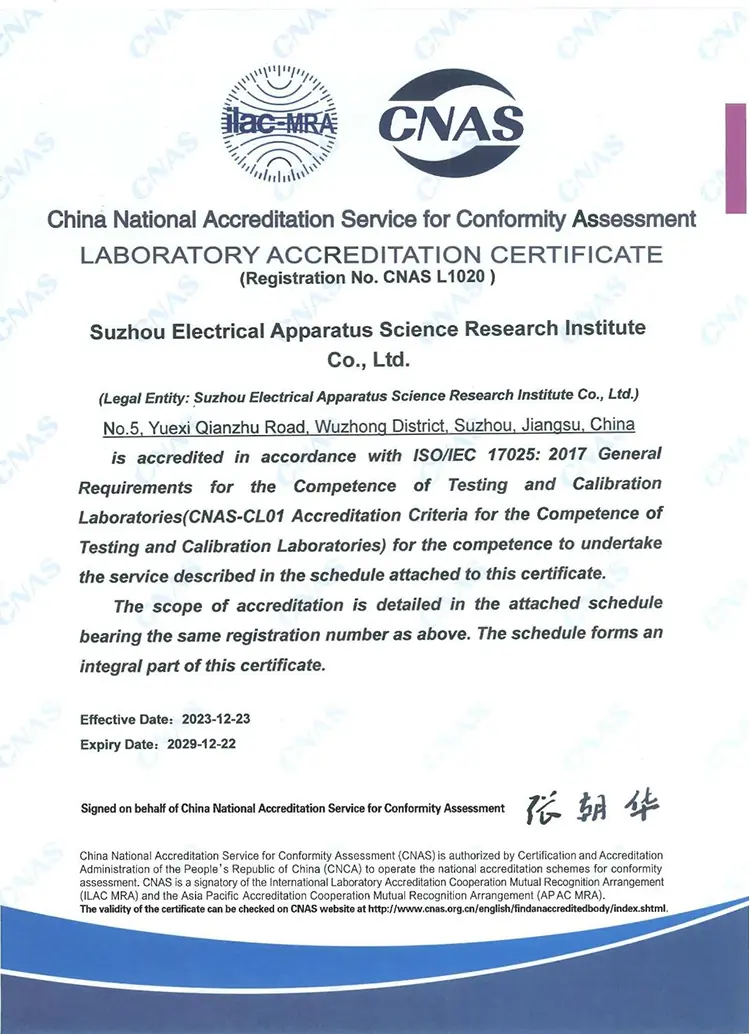

Bengkel produksi Lugao yang bersertifikasi ISO9001 dan SGS, dilengkapi dengan jalur perakitan profesional dan ruang pengujian berdaya penuh, memproduksi sistem Switchgear sesuai dengan standar internasional IEC, GB, CE, dan CCC, sehingga mendukung penerapan plug-and-play langsung tanpa modifikasi lokasi yang mahal.
Kelas Tegangan & Rentang Kapasitas:
· Switchgear 33kV / 40,5kV MV HV:Dirancang untuk gardu induk utilitas, sistem pengumpul ladang angin, dan zona industri berat yang memerlukan ketahanan hubung singkat yang kuat dan tingkat pelepasan sebagian yang rendah. Tersedia dalam konfigurasi KYN61-40.5 berinsulasi udara atau GIS.
· Switchgear Tegangan Menengah 24kV / 13.8kV:Dilengkapi dengan modul cerdas yang memungkinkan kendali jarak jauh, penginderaan, dan perlindungan untuk aplikasi otomatisasi jaringan negara. Cocok untuk bangunan bertingkat perkotaan, komunitas perumahan, dan infrastruktur kota.
· Switchgear Distribusi 11kV / 12kV:Ideal untuk kompleks komersial, komunitas perumahan, dan proyek elektrifikasi pedesaan. Menampilkan desain tetap atau dapat digambar dengan opsi pemutus sirkuit vakum.
Opsi Switchgear dan Komponen:
Lugao menawarkan konfigurasi internal yang fleksibel untuk menyesuaikan dengan kebutuhan proyek tertentu:
· Jenis Pemutus Arus:Pemutus Sirkuit Vakum (VCB) untuk aplikasi tegangan menengah, menawarkan pendinginan busur yang unggul dan masa pakai lebih lama dibandingkan tipe lainnya. Pemutus sirkuit SF6 tersedia untuk aplikasi tegangan tinggi yang memerlukan kemampuan interupsi yang kuat.
· Jenis Kabinet Switchgear:Kabinet XGN15, HXGN17, atau KYN28A dengan desain tetap atau dapat digambar, mendukung jaringan cincin, terminal, atau mode catu daya ganda.

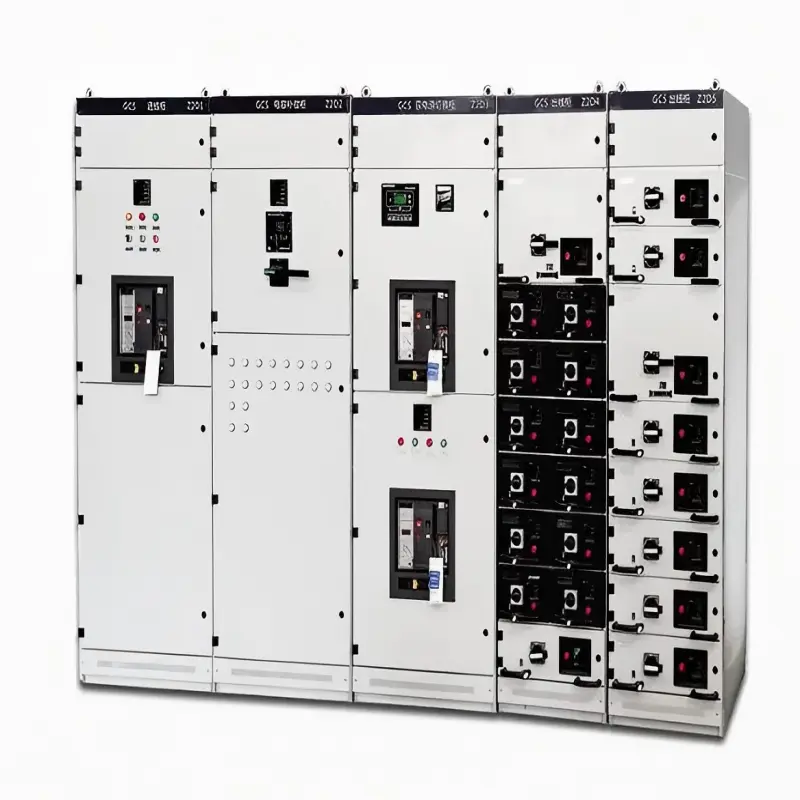

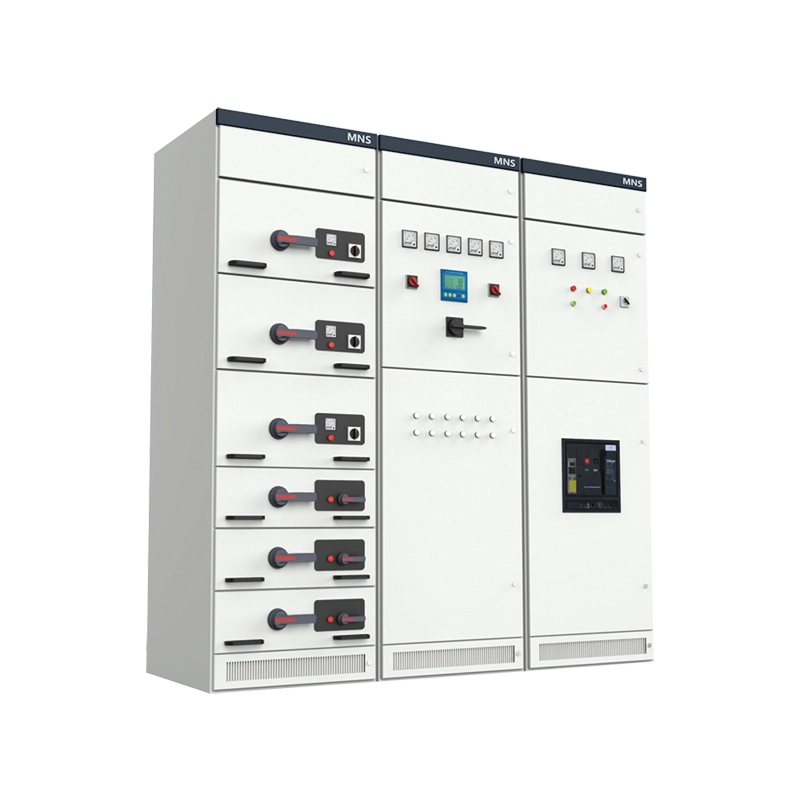

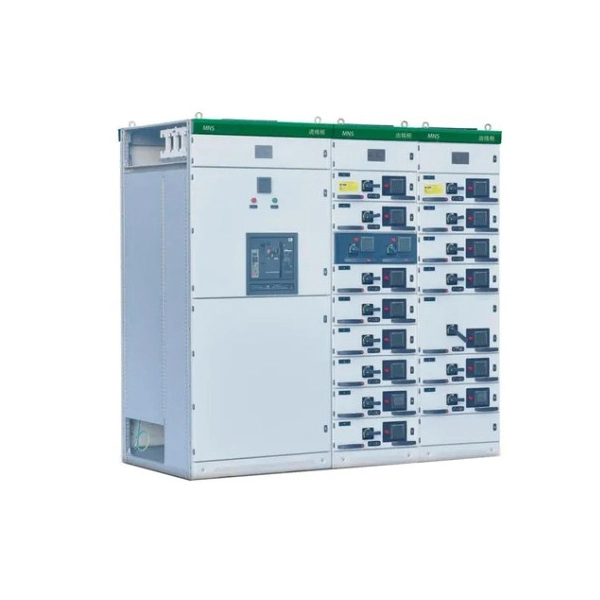

· Distribusi Tegangan Rendah:GGD, GCS, atauswitchgear MNSdengan fungsi kompensasi masuk, keluar, dan reaktif, struktur pendukung tipe panel atau kabinet.
Bagaimana Memilih Konfigurasi Switchgear Ideal untuk Lokasi Perkotaan dengan Ruang Terbatas?
Untuk gardu induk tradisional dengan luas lantai yang melimpah, instalasi AIS konvensional masih layak dilakukan. Namun, gardu induk bawah tanah perkotaan, instalasi GIS yang ringkas, dan kawasan komersial yang padat memerlukan solusi yang mengoptimalkan ruang. Lugao menawarkan pengoptimalan tapak yang disesuaikan, mengurangi kebutuhan area permukaan secara keseluruhan dengan memanfaatkan switchgear berdensitas tinggi dan desain terintegrasi. Solusi GIS, dengan volumenya yang ringkas, sangat cocok untuk distribusi perkotaan di mana biaya lahan tidak terjangkau. Unit AIS, meskipun lebih besar, menawarkan akses layanan yang unggul untuk aplikasi industri di mana frekuensi pemeliharaan lebih tinggi.
Perhatikan Lini Produksi KamiVideo
Rasakan langsung keunggulan manufaktur Switchgear Lugao:
