Bagaimana Trafo Tipe Kering Menghilangkan Risiko Kebocoran Minyak?

Di ruang bawah tanah sebuah rumah sakit di Singapura, sebuah ruang transformator terletak bersebelahan dengan switchgear listrik utama. Ruangan bersih, kering, dan bebas bau. Tidak ada tanggul penahan, tidak ada pemisah minyak-air, dan tidak ada sistem pencegah kebakaran selain detektor asap standar. Hal ini bukan merupakan pengawasan regulasi; ini adalah pilihan desain yang disengaja yang dimungkinkan oleh penggunaan Trafo Tipe Kering. Pada trafo konvensional berisi minyak, ruangan yang sama memerlukan lantai yang dibundel untuk menampung kebocoran, penutup tahan api untuk mengurangi risiko kebakaran minyak, dan sistem ventilasi untuk mengelola panas dan asap. Trafo Tipe Kering menghilangkan semua persyaratan ini dengan menghilangkan oli itu sendiri. Ini bukan hanya sekedar kenyamanan; ini adalah perubahan mendasar dalam cara rekayasa keselamatan listrik.

Pertanyaan tentang bagaimana aTrafo Tipe Keringmenghilangkan risiko kebocoran oli pada dasarnya adalah pertanyaan tentang bahan pengganti oli. Pada transformator yang berisi oli, oli mempunyai dua fungsi penting: mengisolasi belitan dan mendinginkannya. Jika oli bocor, kedua fungsi tersebut akan terganggu, sehingga menyebabkan panas berlebih, kegagalan isolasi, dan potensi kegagalan yang fatal. Trafo Tipe Kering mencapai fungsi insulasi dan pendinginan yang sama melalui material padat dan udara. Gulungan dikemas dalam sistem isolasi padat, biasanya bahan resin epoksi cor atau bahan yang diresapi tekanan vakum (VPI). Pendinginan dicapai melalui sirkulasi udara alami atau pendinginan udara paksa. Karena tidak ada cairan yang bocor, risiko kebocoran oli tidak hanya berkurang; itu dihilangkan seluruhnya. Artikel ini akan mengeksplorasi fitur teknik, material, dan desain yang menjadikan Trafo Tipe Kering pilihan terbaik untuk aplikasi di mana risiko kebocoran oli tidak dapat diterima.

Daftar isi

• 1. Anatomi Kebocoran Minyak: Dimana Kegagalan Transformator Berisi Minyak?
• 2. Insulasi Resin Cor: Penghalang Padat Yang Menggantikan Minyak
• 3. Teknologi VPI: Saat Belitan Menjadi Isolasi
• 4. Pendinginan Tanpa Cairan: Bagaimana Udara Melakukan Pekerjaan Minyak
• 5. Kasus Keselamatan dan Lingkungan untuk Transformator Tipe Kering
• 6. Pertanyaan yang Sering Diajukan (FAQ)
• 7. Kesimpulan

1. Anatomi Kebocoran Minyak: Dimana Kegagalan Transformator Berisi Minyak?

Untuk memahami mengapa Trafo Tipe Kering lebih unggul, penting untuk memahami titik kegagalan spesifik yang menyebabkan kebocoran oli pada trafo konvensional. Trafo berisi oli adalah rakitan kompleks tangki baja, inti, belitan, insulasi, busing, gasket, dan katup. Masing-masing komponen ini mewakili jalur kebocoran yang potensial. Selama masa pakai transformator, oli mengalami siklus termal, yang menyebabkan tangki dan komponennya mengembang dan berkontraksi. Gerakan siklik ini dapat menyebabkan gasket terkompresi dan mengendur, yang pada akhirnya kehilangan kekuatan penyegelannya. Oli itu sendiri dapat terurai, membentuk asam dan lumpur yang menyerang gasket dan tangki. Lapisan las dapat menimbulkan retakan lelah. Katup dan bushing bisa kendor. Dan tangki itu sendiri dapat menimbulkan korosi, terutama di lingkungan yang lembab atau korosif. Tabel di bawah ini merangkum titik-titik kebocoran oli yang paling umum pada trafo berisi oli.

Akibat kebocoran oli tidak hanya terbatas pada hilangnya cairan isolasi dan pendingin. Kebocoran oli menimbulkan bahaya tergelincir pada lantai, mencemari tanah dan air tanah jika sampai ke lingkungan, serta meningkatkan risiko kebakaran jika oli bersentuhan dengan sumber api. Pada instalasi di dalam ruangan, akumulasi uap minyak dapat menimbulkan bahaya kesehatan bagi personel. Biaya pembersihan tumpahan minyak, pembuangan tanah yang terkontaminasi, dan perbaikan trafo bisa sangat besar. Di beberapa wilayah hukum, denda akibat kebocoran minyak bisa sangat berat. Inilah sebabnya banyak manajer fasilitas dan insinyur beralih ke Trafo Tipe Kering, yang menghilangkan risiko ini sepenuhnya.

PadaLugao Power Co, Ltd., kami telah memproduksi trafo selama lebih dari dua dekade, dan kami telah melihat secara langsung biaya dan risiko yang terkait dengan kebocoran minyak. Pabrik kami memproduksi Transformator Berisi Minyak dan Transformator Tipe Kering, dan kami berkomitmen untuk membantu pelanggan memilih teknologi yang tepat untuk aplikasi spesifik mereka. Untuk instalasi dalam ruangan, lingkungan sensitif, dan lokasi yang mengutamakan keselamatan kebakaran, Trafo Tipe Kering sering kali menjadi pilihan terbaik.

2. Insulasi Resin Cor: Penghalang Padat Yang Menggantikan Minyak

Jenis Trafo Tipe Kering yang paling umum menggunakan insulasi resin cor. Dalam desain ini, belitan tegangan tinggi dan tegangan rendah dikemas dalam resin epoksi padat. Resin dicampur dengan bahan pengisi, seperti tepung silika, dan dituangkan ke dalam cetakan di sekeliling belitan. Resin kemudian diawetkan, membentuk cangkang keras dan padat yang menutupi gulungan sepenuhnya. Cangkang ini menyediakan isolasi listrik dan perlindungan mekanis untuk belitan. Karena insulasinya kokoh, tidak ada cairan yang bocor. Sistem insulasi resin cor juga sangat tahan terhadap kelembapan, debu, dan bahan kimia korosif, sehingga cocok untuk lingkungan yang keras.

Sistem insulasi resin cor bukan sekadar pengganti oli; ini adalah sistem insulasi yang unggul dalam banyak hal. Resin epoksi memiliki kekuatan dielektrik yang tinggi, artinya dapat menahan tegangan tinggi tanpa rusak. Ia juga memiliki konduktivitas termal yang tinggi, yang memungkinkan panas dihantarkan keluar dari belitan dengan lebih efisien daripada minyak dalam beberapa kasus. Resinnya juga dapat padam dengan sendirinya, artinya tidak dapat menyebabkan kebakaran. Ini merupakan keunggulan keamanan yang penting dibandingkan minyak, yang mudah terbakar. Tabel di bawah ini membandingkan sifat utama isolasi resin cor dengan isolasi minyak.

Di pabrik kami, kami menggunakan proses pengecoran vakum untuk memastikan bahwa resin epoksi memenuhi cetakan sepenuhnya dan membungkus belitan tanpa rongga atau kantong udara. Kekosongan dapat menyebabkan pelepasan sebagian, yang seiring waktu dapat menyebabkan kegagalan isolasi. Proses pengecoran vakum kami memastikan resin padat dan homogen, memberikan tingkat integritas insulasi tertinggi. Kami juga menggunakan proses pengawetan terkontrol untuk memastikan resin mencapai sifat mekanik dan listrik penuh. Hasilnya adalah Trafo Tipe Kering yang benar-benar bebas oli dan risiko kebocoran oli.

3. Teknologi VPI: Saat Belitan Menjadi Isolasi

Meskipun resin cor adalah jenis Trafo Tipe Kering yang paling umum, ada teknologi lain yang digunakan untuk trafo yang lebih besar: Impregnasi Tekanan Vakum (VPI). Pada trafo VPI, belitan tidak dibungkus dalam blok resin padat. Sebaliknya, belitan diresapi dengan pernis resin di bawah vakum dan tekanan. Pernis menembus kertas insulasi dan ruang di antara konduktor, mengisinya dengan resin. Setelah proses impregnasi, belitan disembuhkan, dan resin mengeras, mengikat seluruh belitan menjadi struktur yang kokoh dan kohesif. Struktur ini kemudian ditutup dengan lapisan pelindung, seperti lapisan silikon, untuk memberikan perlindungan tambahan terhadap kelembapan dan kontaminasi.

Proses VPI menciptakan belitan yang sangat kuat. Resin mengikat konduktor bersama-sama, mencegah pergerakan dan getaran yang dapat menyebabkan abrasi pada insulasi. Resin juga menyegel belitan dari kelembapan dan kontaminan. Seperti resin cor, trafo VPI benar-benar bebas oli, sehingga menghilangkan risiko kebocoran oli. Trafo VPI sering digunakan untuk peringkat daya yang lebih besar di mana blok padat trafo resin cor akan terlalu berat atau terlalu mahal. Tabel di bawah ini membandingkan karakteristik utama resin cor dan transformator VPI.

Di Lugao, kami memproduksi resin cor dan VPI Dry Type Transformers. Pabrik kami dilengkapi dengan pengecoran vakum dan peralatan VPI yang canggih, dan teknisi kami memiliki pengalaman luas dalam memilih teknologi yang tepat untuk setiap aplikasi. Baik kebutuhan trafo yang kompak dan ringan untuk papan distribusi dalam ruangan atau trafo tegangan tinggi yang besar untuk fasilitas industri, kami dapat menyediakan solusi Trafo Tipe Kering yang menghilangkan risiko kebocoran oli.

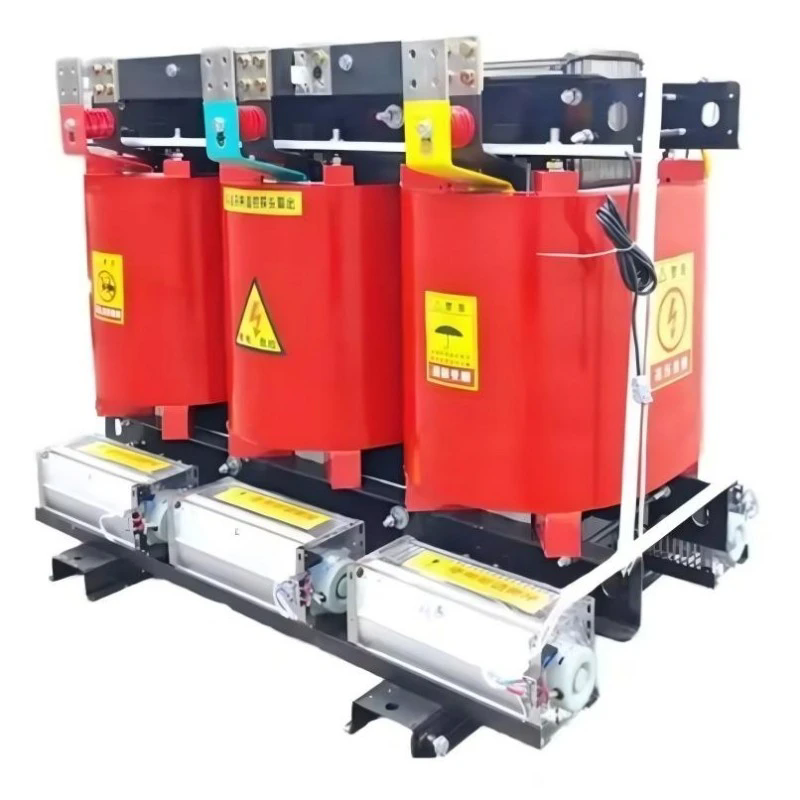

4. Pendinginan Tanpa Cairan: Bagaimana Udara Melakukan Pekerjaan Minyak

Salah satu fungsi oli pada trafo adalah untuk mendinginkan belitan. Minyak menghantarkan panas dari belitan dan memindahkannya ke permukaan tangki, lalu dibuang ke udara sekitar. Pada Trafo Tipe Kering, fungsi pendinginan dilakukan melalui udara. Gulungan dirancang dengan saluran udara dan saluran pendingin yang memungkinkan udara bersirkulasi dan membawa panas. Pada transformator kecil, konveksi alami cukup untuk memberikan pendinginan yang diperlukan. Pada transformator yang lebih besar, kipas digunakan untuk memaksa udara melalui saluran pendingin, sehingga meningkatkan kapasitas pendinginan. Tabel di bawah ini membandingkan metode pendinginan yang digunakan pada transformator tipe berisi minyak dan kering.

Di pabrik kami, kami merancang Transformator Tipe Kering dengan sistem pendingin udara yang dioptimalkan. Gulungan dibuat dengan konduktor dengan lilitan presisi dan bahan isolasi yang menciptakan saluran pendinginan yang seragam. Pada unit yang lebih besar, kami menggunakan kipas berefisiensi tinggi untuk memastikan belitan didinginkan secara efektif dalam segala kondisi beban. Kami juga menggunakan sensor suhu dan sistem kontrol untuk memantau suhu belitan dan mengontrol kipas. Hal ini memastikan trafo beroperasi pada suhu optimal, memaksimalkan efisiensi dan masa pakainya. Tidak adanya oli dalam sistem pendingin menghilangkan risiko kebocoran dan kebutuhan akan penahanan dan pembuangan oli, menjadikan Trafo Tipe Kering menjadi solusi yang lebih ramah lingkungan dan lebih rendah perawatannya.

5. Kasus Keselamatan dan Lingkungan untuk Transformator Tipe Kering

Penghapusan kebocoran oli bukan satu-satunya keuntungan Trafo Tipe Kering. Ketiadaan minyak juga menghilangkan risiko kebakaran, kebutuhan akan penampungan minyak, dan bahaya lingkungan yang terkait dengan tumpahan minyak. Manfaat keselamatan dan lingkungan ini semakin penting bagi manajer fasilitas, perusahaan asuransi, dan regulator. Di banyak wilayah hukum, penggunaan Trafo Tipe Kering diwajibkan untuk instalasi dalam ruangan dan lokasi yang mungkin banyak dikunjungi masyarakat, seperti rumah sakit, sekolah, dan pusat perbelanjaan. Tabel di bawah ini merangkum manfaat keselamatan dan lingkungan dari Trafo Tipe Kering dibandingkan dengan trafo berisi minyak.

Di Lugao, kami berkomitmen untuk menyediakan solusi trafo yang aman, andal, dan ramah lingkungan kepada pelanggan kami. Transformator Tipe Kering kami dirancang untuk memenuhi standar keselamatan dan lingkungan yang paling ketat. Kami hanya menggunakan bahan berkualitas tinggi yang dapat padam sendiri pada resin cor dan trafo VPI kami. Pabrik kami disertifikasi ISO 9001 dan ISO 14001, dan produk kami diuji sesuai IEC 60076 dan standar internasional lainnya. Baik Anda sedang membangun fasilitas baru atau meningkatkan fasilitas yang sudah ada, kami dapat membantu Anda memilih Trafo Tipe Kering yang tepat untuk aplikasi Anda.

6. Pertanyaan yang Sering Diajukan (FAQ)

Pertanyaan 1: Apakah trafo tipe kering benar-benar bebas minyak?

Jawaban: Ya, trafo tipe kering benar-benar bebas minyak. Mereka menggunakan bahan isolasi padat, seperti resin epoksi cor atau kertas yang diresapi resin, dan udara untuk pendinginan. Tidak ada dielektrik cair atau cairan pendingin di dalam trafo. Inilah ciri khas trafo tipe kering dan alasan mengapa trafo ini menghilangkan risiko kebocoran oli.

Pertanyaan 2: Apa aplikasi utama trafo tipe kering?

Jawaban: Trafo tipe kering biasanya digunakan dalam aplikasi yang mengutamakan keselamatan kebakaran dan perlindungan lingkungan. Aplikasi umum termasuk instalasi dalam ruangan di rumah sakit, sekolah, pusat perbelanjaan, dan gedung perkantoran. Mereka juga digunakan di tambang bawah tanah, terowongan, dan anjungan lepas pantai, di mana risiko kebocoran minyak atau kebakaran tidak dapat diterima. Mereka juga lebih disukai untuk aplikasi energi terbarukan, seperti pembangkit listrik tenaga angin dan surya.

Pertanyaan 3: Bagaimana trafo tipe kering dibandingkan dengan trafo berisi minyak dalam hal efisiensi?

Jawaban: Trafo tipe kering umumnya sedikit kurang efisien dibandingkan trafo berisi minyak dengan nilai daya yang sama. Hal ini karena udara merupakan media pendingin yang kurang efektif dibandingkan minyak. Namun, perbedaannya kecil, dan trafo tipe kering modern dengan sistem pendingin yang dioptimalkan dapat mencapai efisiensi yang sangat mendekati efisiensi trafo berisi oli. Untuk banyak aplikasi, manfaat keselamatan dan lingkungan dari trafo tipe kering lebih besar daripada perbedaan efisiensi yang kecil.

Pertanyaan 4: Perawatan apa yang diperlukan trafo tipe kering?

Jawaban: Trafo tipe kering memerlukan perawatan yang lebih sedikit dibandingkan trafo berisi minyak. Tidak ada oli untuk diuji, disaring, atau diganti. Tugas pemeliharaan utama adalah membersihkan saluran udara dan kipas pendingin untuk memastikan aliran udara yang baik, dan secara berkala memeriksa belitan untuk mengetahui adanya akumulasi debu. Di beberapa lingkungan, belitan mungkin perlu dibersihkan dengan penyedot debu atau kain kering. Interval pemeliharaan biasanya tahunan atau dua tahunan, bergantung pada lingkungan.

Pertanyaan 5: Apakah trafo tipe kering lebih mahal daripada trafo berisi minyak?

Jawaban: Trafo tipe kering umumnya memiliki biaya pembelian awal yang lebih tinggi dibandingkan trafo berisi minyak dengan nilai daya yang sama. Namun, total biaya kepemilikan mungkin lebih rendah jika mempertimbangkan biaya pengendalian minyak, pemadaman kebakaran, pemeliharaan, dan kepatuhan terhadap lingkungan. Untuk pemasangan di dalam ruangan, penghematan biaya konstruksi (tidak memerlukan lantai yang dibundel atau ruangan tahan api) dapat mengimbangi harga pembelian yang lebih tinggi. Pabrik kami dapat memberikan perbandingan biaya terperinci untuk aplikasi spesifik Anda.

7. Kesimpulan

Trafo Tipe Kering menghilangkan risiko kebocoran oli dengan menghilangkan oli itu sendiri. Melalui penggunaan sistem insulasi padat, seperti resin epoksi cor atau impregnasi VPI, dan pendingin udara, trafo tipe kering memberikan tingkat keselamatan dan perlindungan lingkungan yang tidak mungkin dilakukan dengan trafo konvensional berisi minyak. Manfaatnya jelas: tidak ada kebocoran oli, tidak ada risiko kebakaran, tidak ada persyaratan penahanan, dan perawatan minimal. Untuk aplikasi yang mengutamakan keselamatan, keandalan, dan tanggung jawab lingkungan, Trafo Tipe Kering adalah pilihan terbaik.

Di Lugao Power Co., Ltd., kami telah merancang dan memproduksi Transformator Tipe Kering selama lebih dari satu dekade. Pabrik kami menggunakan pengecoran vakum canggih dan teknologi VPI untuk menghasilkan transformator yang memenuhi standar kualitas dan kinerja tertinggi. Kami menawarkan rangkaian lengkap trafo tipe kering, dari unit distribusi kecil hingga trafo daya besar. Tim teknis kami siap membantu Anda dalam memilih trafo yang tepat untuk aplikasi Anda. Baik Anda mengkhawatirkan risiko kebocoran oli, keselamatan kebakaran, atau kepatuhan terhadap lingkungan, kami dapat memberikan solusi yang memenuhi kebutuhan Anda.

Hubungi Lugao Power Co., Ltd. Hari iniuntuk mempelajari lebih lanjut tentang produk Trafo Tipe Kering kami dan bagaimana produk tersebut dapat menghilangkan risiko kebocoran oli di fasilitas Anda.
