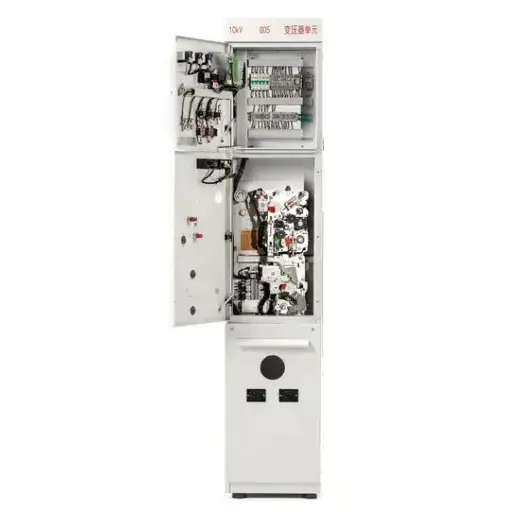

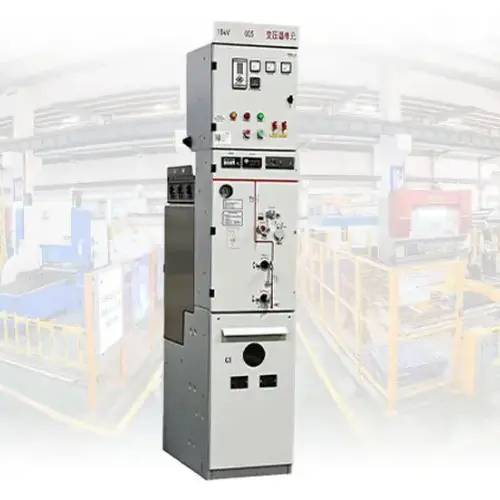

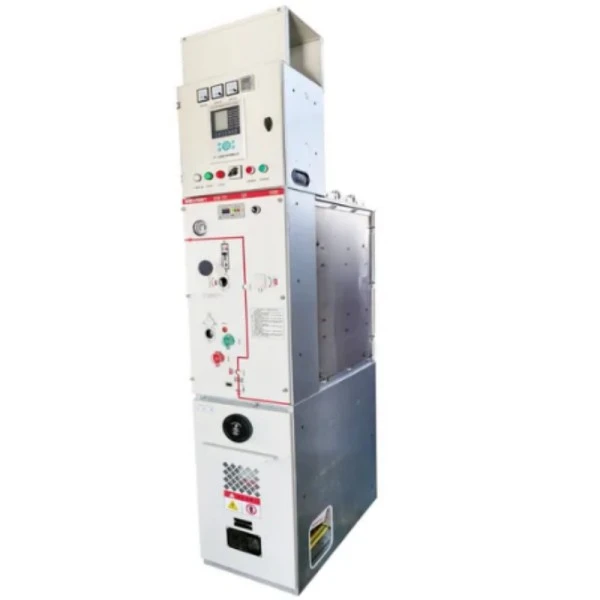

Panel Switchgear Terisolasi RMU MV HV dengan VCB

Apa itu?

Panel Switchgear Terisolasi RMU MV HV dengan VCB adalah perangkat distribusi listrik tertutup logam rakitan pabrik yang menggabungkanUnit Utama Cincin (RMU)fungsionalitas dengan teknologi Vacuum Circuit Breaker (VCB). RMU memungkinkan konfigurasi jaringan cincin—daya dapat mengalir dari kedua arah, memastikan kontinuitas pasokan. VCB, yang ditempatkan dalam pemutus vakum tertutup, memadamkan busur listrik dalam hitungan milidetik ketika terjadi kesalahan.

RMU (Ring Main Unit) mengacu pada rakitan switchgear kompak yang dirancang untuk jaringan listrik melingkar. Tidak seperti sistem distribusi radial di mana satu gangguan dapat memutus aliran listrik ke seluruh beban hilir, RMU memungkinkan Anda membuat konfigurasi cincin: daya dapat mengalir dari kedua arah. Ketika kesalahan terjadi pada satu bagian, Anda cukup mengisolasi bagian tersebut sementara jaringan lainnya terus menerima daya dari sumber daya alternatif.

VCB (Vacuum Circuit Breaker) merupakan jantung dari sistem proteksi panel ini. Di dalam pemutus vakum yang tersegel, pemutus sirkuit dapat memadamkan busur listrik dalam hitungan milidetik ketika terjadi kesalahan. Karena tidak ada udara atau minyak di dalam interupsi, busur padam hampir seketika, sehingga meminimalkan kerusakan pada peralatan hilir dan memperpanjang umur kontak.

Switchgear Terisolasi MV HV menunjukkan bahwa produk ini beroperasi dalam rentang Tegangan Menengah hingga Tegangan Tinggi (biasanya 12kV hingga 40,5kV) dan menggunakan teknologi insulasi canggih—baik gas SF6 atau dielektrik padat—untuk mengisolasi bagian aktif dari lingkungan.

Apa yang Dapat Dilakukannya?

1. Kontrol Distribusi Daya – Menghidupkan/mematikan sirkuit secara manual atau melalui SCADA

2. Perlindungan Kesalahan – Mengganggu arus hubung singkat hingga 31,5kA

3. Isolasi Jaringan – Kabel keluar diarde dengan aman untuk pemeliharaan

Panel ini memungkinkan perusahaan utilitas, pabrik industri, dan bangunan komersial mencapai waktu henti yang mendekati nol sekaligus menjaga keselamatan personel secara mutlak. Setiap Panel Switchgear Terisolasi RMU MV HV dengan VCB dibuat untuk bekerja di lingkungan paling keras.

Parameter Produk (Spesifikasi)

Fitur Produk Dan Aplikasi

Fitur Utama

Perlindungan VCB Terintegrasi --- Tidak seperti RMU standar dengan sekering, Panel Switchgear Terisolasi RMU MV HV kami dengan VCB menyediakan interupsi kesalahan tingkat penuh. Pemutus vakum tidak memerlukan perawatan selama masa pakainya.

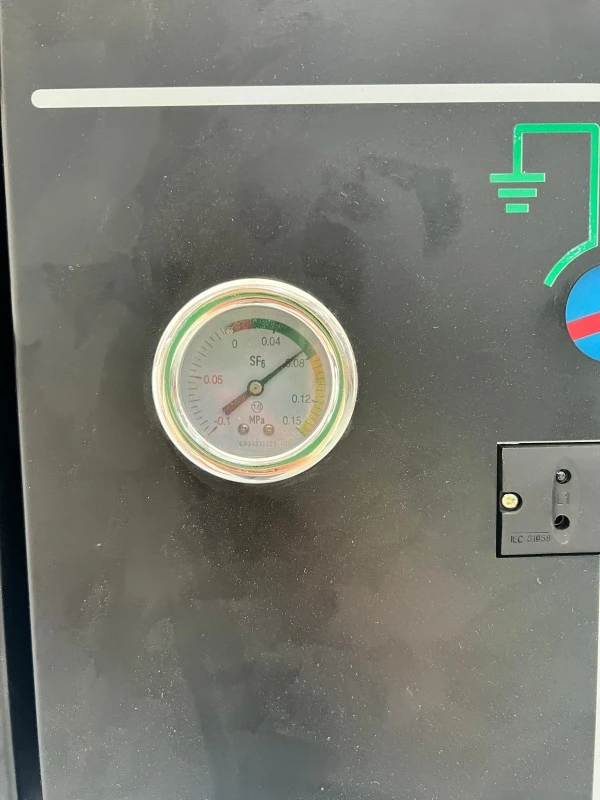

Tangki Insulasi SF6 Tersegel --- Semua bagian aktif ditempatkan dalam tangki baja tahan karat 3 mm dengan kebocoran tahunan <0,1%. Tidak ada pembersihan, tidak ada pengujian isolasi, tidak ada paparan debu atau kabut garam.

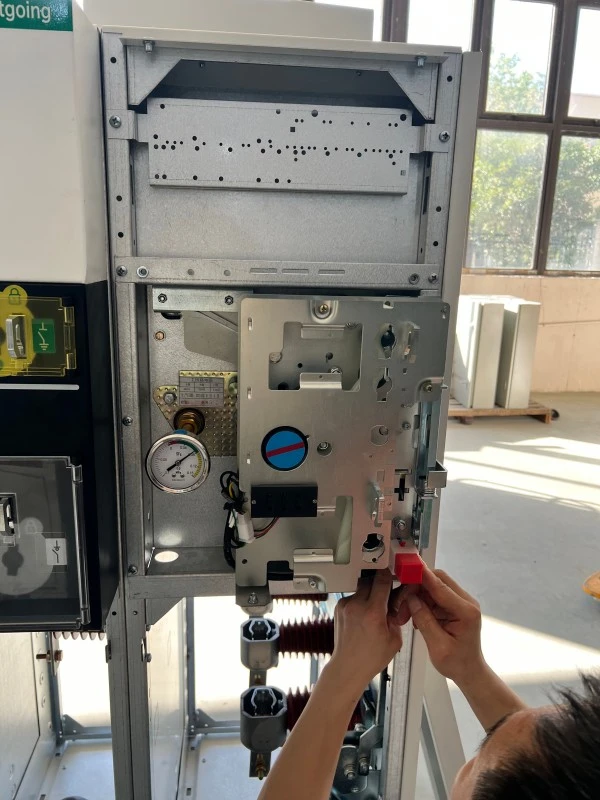

Sakelar-Pemisah Tiga Posisi Menawarkan posisi Terhubung, Terputus, dan Beralas dengan penguncian mekanis untuk mencegah urutan yang salah.

Penahan Busur Internal---Diuji pada 20kA/1s dengan pelepas tekanan yang mengarahkan gas panas menjauhi operator.

Jejak Ringkas --- Menempati ruang lantai 30-50% lebih sedikit dibandingkan switchgear berinsulasi udara, ideal untuk gardu induk dengan ruang terbatas.

Pemantauan Jarak Jauh --- Kontak tambahan standar ditambah komunikasi Modbus atau IEC 61850 opsional.

Aplikasi

● Distribusi listrik perkotaan (gardu induk, kompleks komersial)

● Pembangkit listrik tenaga angin dan surya (tahan terhadap getaran dan suhu ekstrem)

● Pabrik industri (baja, semen, petrokimia)

● Pusat data (persyaratan waktu operasional Tingkat III/IV)

● Gardu traksi kereta api (sistem 25kV)

● Operasi penambangan (lingkungan berdebu dan lembab)

Fitur Tanya Jawab

T: Apa perbedaan VCB dengan saklar pemutus beban?

J: Sakelar pemutus beban hanya memutus arus beban normal. VCB dalam Panel Switchgear Terisolasi RMU MV HV dengan VCB menginterupsi arus gangguan hingga 31,5kA dalam milidetik, menggunakan interupsi vakum tanpa media yang dapat terionisasi.

Detail Produksi

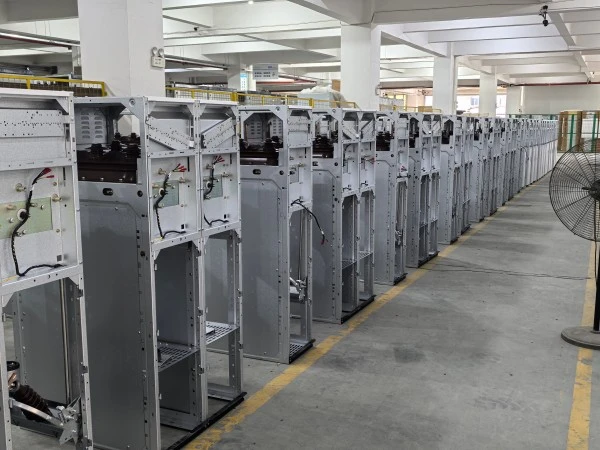

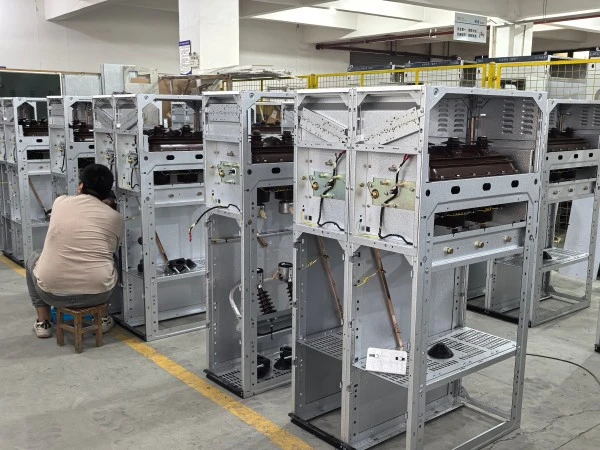

Proses Manufaktur

● Fabrikasi Tangki---Baja tahan karat 316L yang dipotong laser, dilas dengan robot, diperiksa dengan sinar-X, diuji tekanan pada 0,4MPa selama 24 jam.

● Rakitan Penyela Vakum---Setiap pemutus menjalani uji tegangan tinggi 70kV AC dan pengukuran resistansi kontak.

● Pemrosesan SF6---Tangki dievakuasi hingga <10Pa, lalu diisi dengan gas SF6 (kemurnian>99,97%, titik embun <-50°C). Sniffer halogen memeriksa semua segel.

● Pengujian--- Pengujian ketahanan mekanis (1.000 siklus), dielektrik (70kV/1 menit), pelepasan sebagian (<5pC), dan busur internal (20kA/1 detik).

Jaminan Mutu & Sertifikasi

Mengapa Memilih Kekuatan Lugao?

RMU dengan VCB vs RMU dengan Fuse

Secara umum, RMU VCB direkomendasikan untuk sistem distribusi daya berkapasitas menengah dan besar yang memerlukan operasi peralihan yang sering, perlindungan tingkat lanjut, dan pemantauan jarak jauh. RMU sekering adalah solusi hemat biaya untuk perlindungan transformator dan jaringan distribusi yang lebih kecil dengan beban yang relatif stabil.

Pengemasan, Pengiriman & Purna Jual

Kemasan

1. Bungkus bagian dalam film VCI + bantalan busa + peti kayu lapis 9mm

2. Tekanan SF6 dikurangi menjadi 0,05MPa untuk transportasi

Purna Jual & Garansi

1. Masa Garansi: 12 bulan sejak commissioning atau 18 bulan sejak pengiriman, mana saja yang lebih dulu.

2. Cakupan: Cacat material/pengerjaan, isi ulang SF6 untuk kebocoran >0,5%/tahun, kehilangan vakum VCB.

3. Pengecualian: Pemasangan salah, force majeure, modifikasi tidak sah, bahan habis pakai.

Layanan:

1. Pemecahan masalah jarak jauh gratis (respon 24 jam)

2. Pengiriman suku cadang dalam waktu 48 jam (gudang regional)

3. Tersedia perpanjangan garansi (2, 3, atau 5 tahun)

Pertanyaan yang Sering Diajukan

Q1: Bisakah Anda memberikan laporan pengujian tipe dan FAT?

J: Ya. Laporan pengujian tipe IEC tersedia. Pengujian Penerimaan Pabrik di pabrik Zhejiang kami diterima. Inspeksi pihak ketiga (SGS, BV) tersedia dengan biaya pelanggan.

Q2: Bagaimana klaim garansi ditangani secara internasional?

A: Emailkan foto/video kelugaoteam@lugaoelectric.com. Diagnosis jarak jauh dalam waktu 24 jam. Untuk cacat yang ditanggung oleh asuransi, kami akan mengirimkan suku cadang pengganti secara gratis..

Q3: Berapa masa pakai yang diharapkan dari Panel Switchgear Terisolasi RMU MV HV dengan VCB?

A: Tangki dan busbar SF6: 30 tahun. Interupsi VCB: 10.000 operasi atau 30 tahun. Perombakan mekanisme: 15-20 tahun. Total masa pakai: 25-30 tahun dengan perawatan yang tepat.

Q4: Ketentuan pembayaran apa yang Anda terima?

A: Pelanggan pertama kali: uang muka T/T 30%, 70% sebelum pengiriman. Pelanggan mapan: 20% T/T + 80% terhadap salinan B/L. L/C pada pandangan diterima.

Q5: Dapatkah Panel Switchgear Terisolasi RMU MV HV dengan VCB digunakan di ketinggian?

A: Desain standar ≤2000m. Versi ketinggian (peningkatan rambat, tekanan SF6 lebih tinggi) tersedia hingga 3500m. Rekayasa khusus untuk >3500m.
