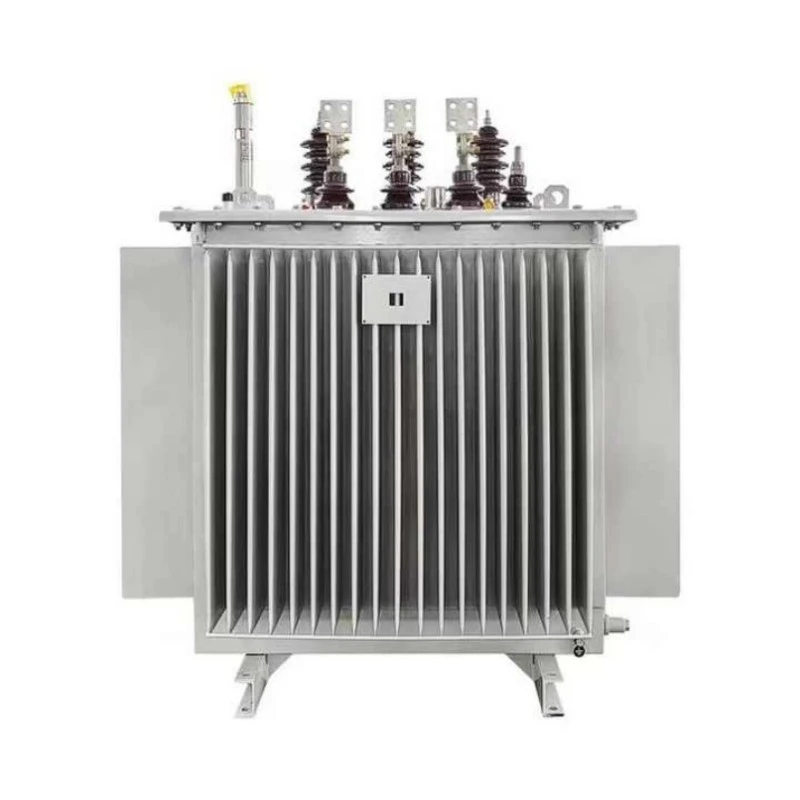

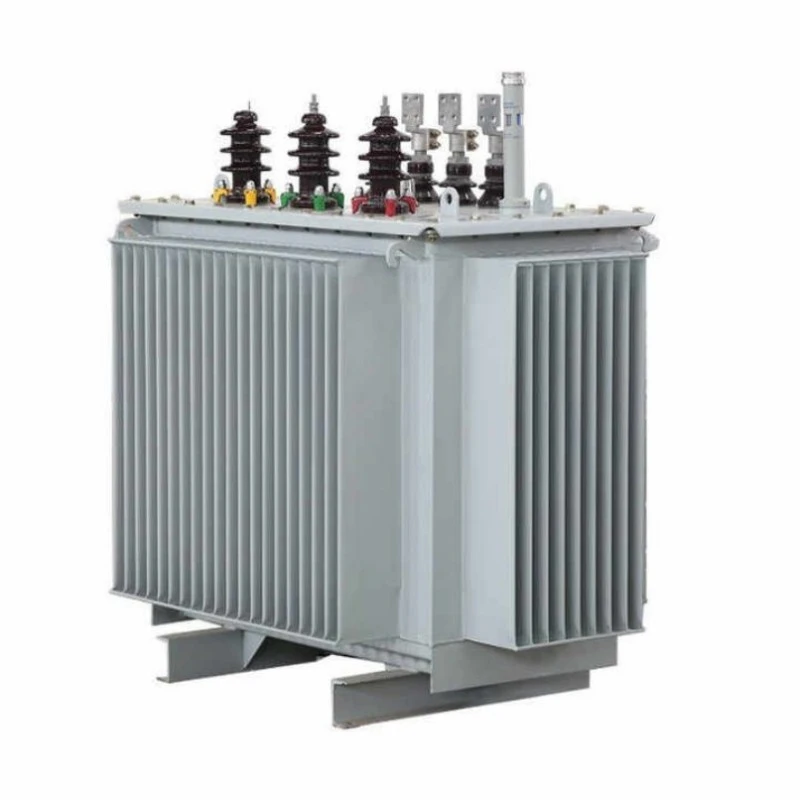

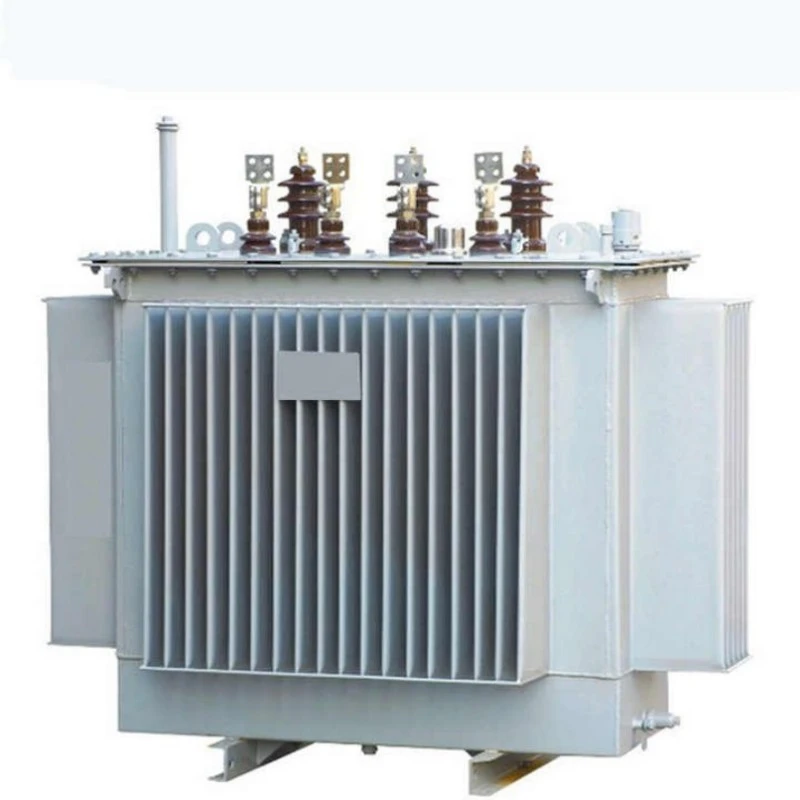

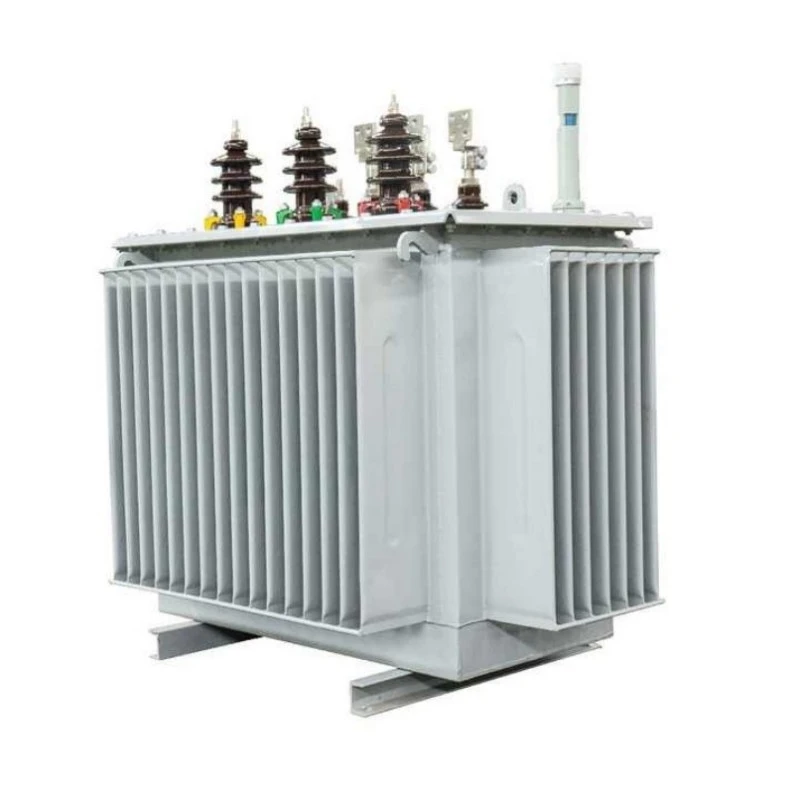

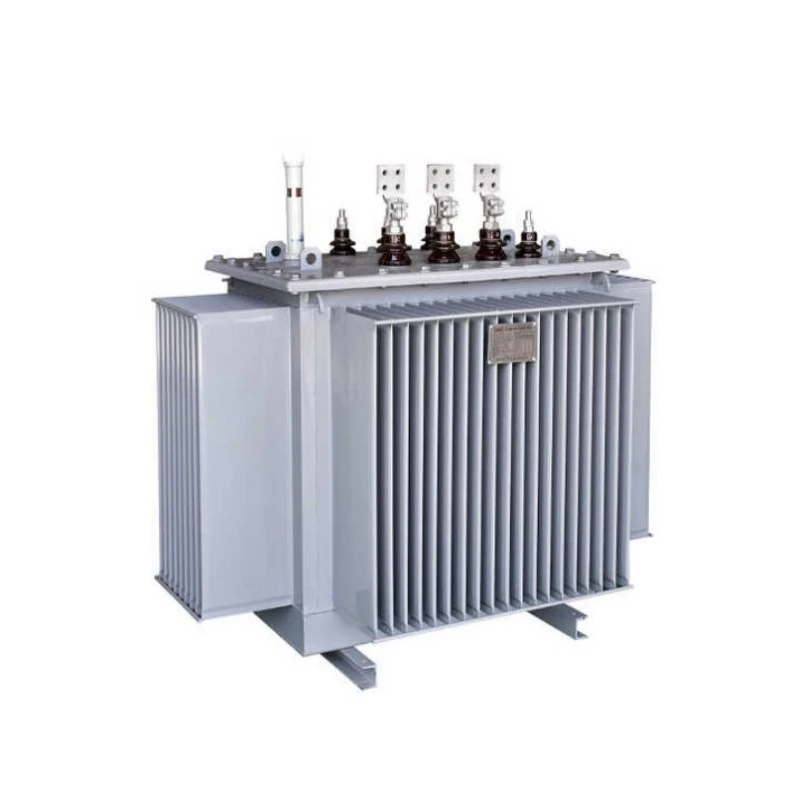

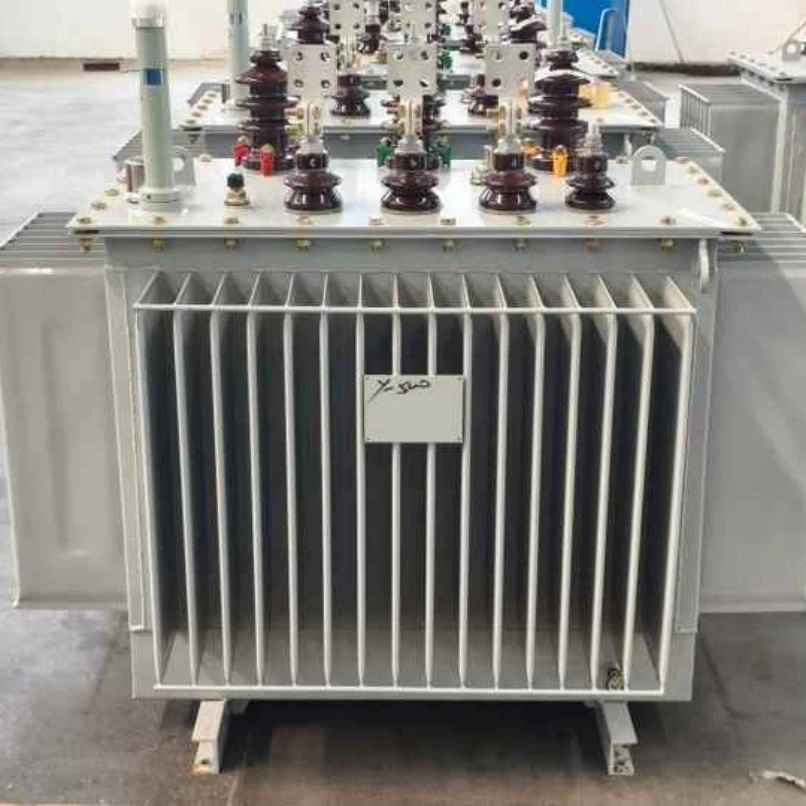

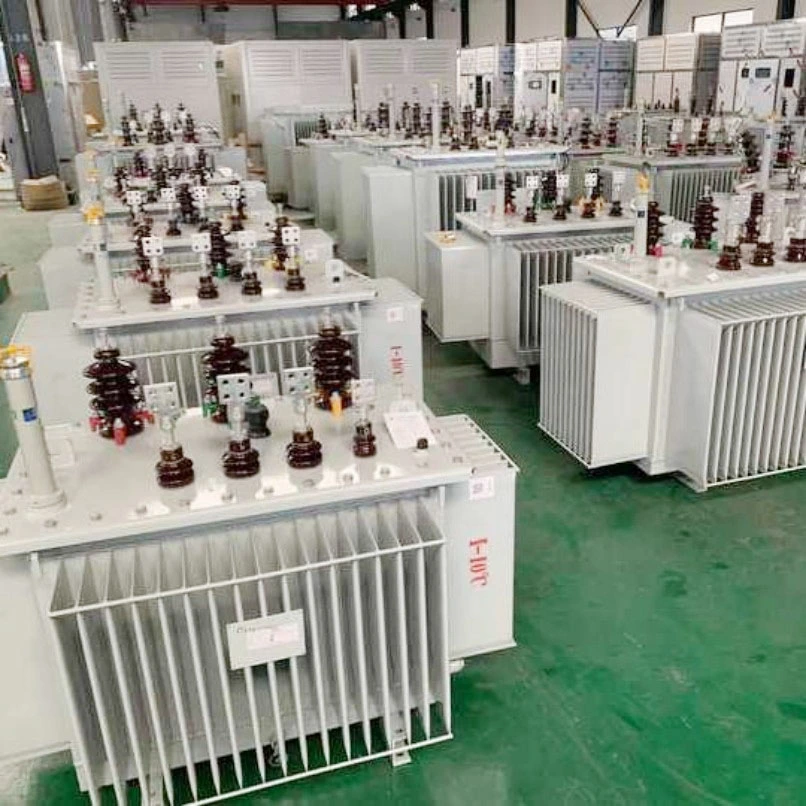

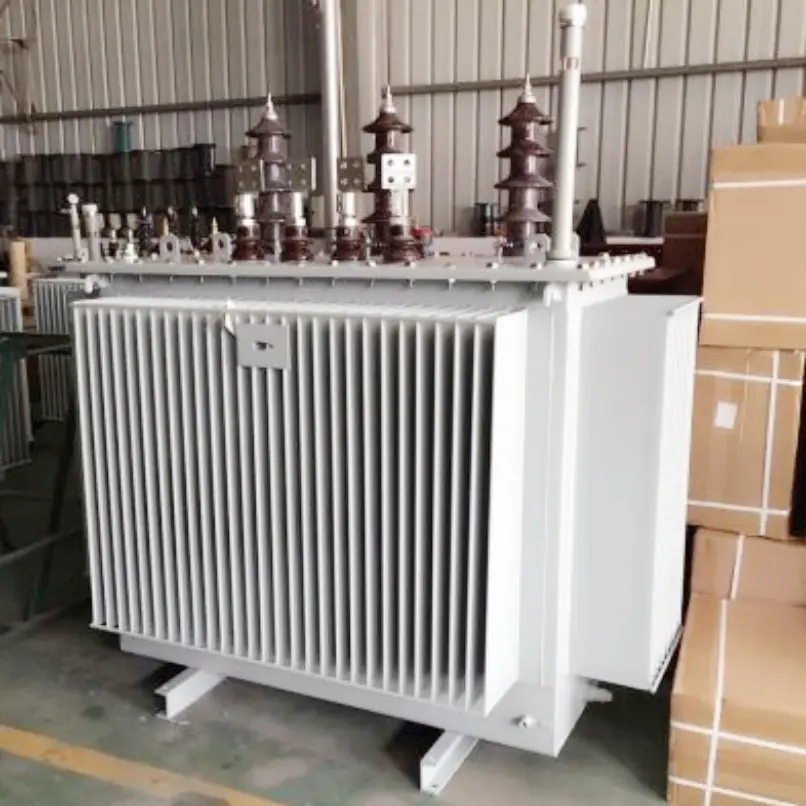

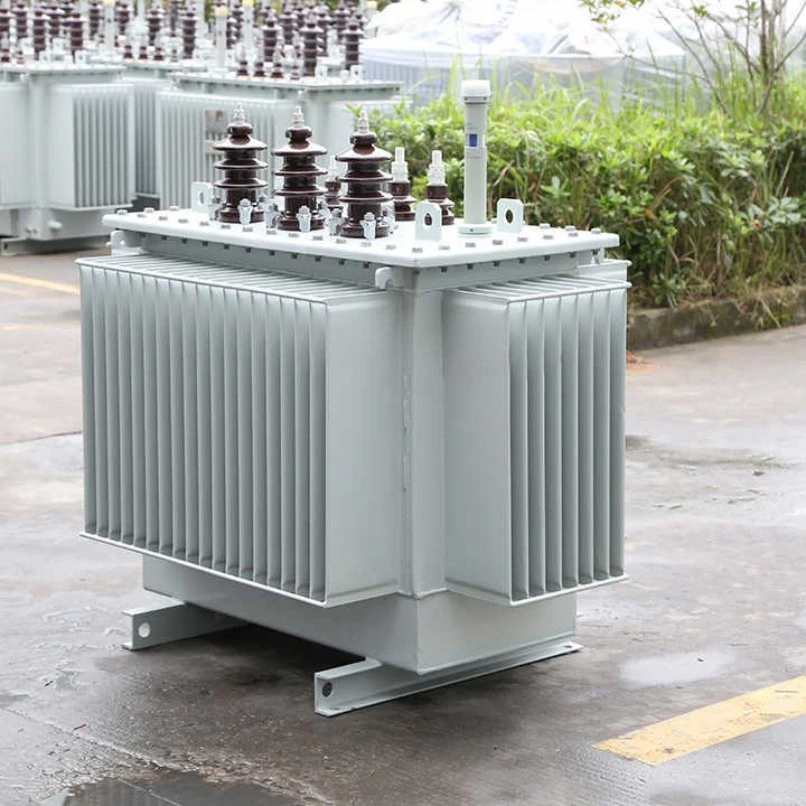

Trafo Terendam Oli Listrik Gardu Induk Kompak S11

Transformator Terendam Oli Listrik Gardu Induk Kompak S11 perusahaan kami adalah solusi yang sangat efisien dan hemat energi yang dirancang khusus untuk jaringan distribusi listrik modern. Membeli produk ini memberi Anda unit terintegrasi yang menggabungkan transformator,switchgear tegangan tinggi, dan peralatan distribusi tegangan rendah, yang secara signifikan menghemat ruang pemasangan dan biaya konstruksi.

Produk ini menggunakan inti baja silikon dengan kerugian rendah dan gulungan tembaga dengan konduktivitas tinggi, sehingga menghasilkan kerugian tanpa beban yang jauh lebih rendah dibandingkan standar nasional, sehingga menghasilkan pengurangan besar dalam konsumsi energi selama pengoperasian jangka panjang. Sistem pendingin terendam oli memastikan pembuangan panas yang sangat baik, menjaga pengoperasian tetap stabil bahkan dalam kondisi suhu tinggi dan beban tinggi. Struktur modularnya yang ringkas memfasilitasi transportasi dan pemasangan serta meningkatkan keselamatan pemeliharaan di lokasi.

Fitur Produk Dan Aplikasi

Fitur

1. Memenuhi atau melampaui Standar ANSI.IEC.GB.SANS

2. Penanganan, Pemasangan dan Pengoperasian yang Aman.

3. Penampilan menarik dan modern

4. Struktur yang Wajar

5. Tersegel sepenuhnya

6. Keandalan sistem yang lebih tinggi

7. Keamanan dan keandalan yang tinggi dalam pengoperasian

8. Kapasitas kelebihan beban dan efisiensi yang tinggi

9. Konstruksi kokoh yang memiliki kemampuan menahan arus pendek dan termal yang sangat baik

10. Transformator lebih efisien dengan Mengurangi rugi-rugi tanpa beban dan Mengurangi rugi-rugi beban

Trafo Terendam Oli Listrik Gardu Induk Kompak S11, transformator terendam oli listrik gardu kompak memiliki empat keunggulan inti:

Efisiensi Tinggi & Hemat Energi:memanfaatkan baja silikon dengan kehilangan rendah dan struktur inti yang dioptimalkan, baik kehilangan beban maupun kehilangan beban secara signifikan lebih rendah dibandingkan produk tradisional, sejalan dengan pedoman penghematan energi nasional dan secara signifikan mengurangi biaya pengoperasian dalam pengoperasian jangka panjang.

Pembuangan Panas & Kapasitas Kelebihan Beban yang Unggul:sebagaitrafo terendam minyak, ia menggunakan oli isolasi berkinerja tinggi sebagai media pendingin dan isolasi, menawarkan efisiensi pembuangan panas yang tinggi dan mempertahankan pengoperasian yang stabil bahkan di bawah suhu tinggi, beban berat, atau kondisi yang keras, sehingga secara efektif memperpanjang masa pakai peralatan.

Desain Struktur Kompak:Transformator Terendam Oli Listrik Gardu Induk Kompak S11 dirancang khusus untuk gardu induk kompak, menampilkan tapak kecil dan struktur kompak yang memudahkan pemasangan dan pemeliharaan. Mereka sangat cocok untuk lokasi distribusi listrik di dalam atau luar ruangan di mana ruang sangat terbatas.

Keandalan & Keamanan Tinggi:struktur yang tersegel sepenuhnya secara efektif mencegah oksidasi oli dan masuknya kelembapan, memberikan kinerja isolasi yang sangat baik dan kemampuan menahan arus pendek, memastikan pengoperasian jangka panjang yang aman dan stabil dalam kondisi jaringan yang kompleks.

Aplikasi

Kondisi servis trafo normal

1. Ketinggian di atas permukaan laut di bawah 1000m;

2. Suhu sekitar;

3. Suhu udara tertinggi +40°C;

4. Suhu udara rata-rata harian tertinggi+30°C;

5. Suhu udara rata-rata tahunan tertinggi +20°C;

6. Suhu udara luar ruangan terendah -25°C;

Skenario Aplikasi Utama

Jaringan Distribusi Tenaga Listrik Perkotaan:Cocok untuk gardu induk kompak di kawasan perumahan, kawasan komersial, dan kawasan industri, yang memenuhi permintaan listrik dengan kepadatan tinggi.

Proyek Energi Baru:S11 Compact Substation Electrical Oil Immersed Transformers banyak digunakan dalam tahap peningkatan atau distribusi sistem pembangkit listrik fotovoltaik dan angin, yang mampu menahan lingkungan luar ruangan yang keras.

Pembangunan Infrastruktur:Cocok untuk lokasi dengan persyaratan keandalan catu daya yang tinggi, seperti bandara, kereta bawah tanah, rumah sakit, dan pusat data.

Catu Daya Sementara dan Darurat:Struktur kompak, mudah diangkut, cocok untuk gardu induk sementara atau skenario perbaikan darurat.

Parameter Produk (Spesifikasi)

Perbandingan Trafo S11 VS S13

Memilih trafo distribusi yang tepat bergantung pada target efisiensi energi proyek Anda, anggaran, dan biaya pengoperasian jangka panjang. Transformator terendam oli S11 dan S13 banyak digunakan dalam sistem distribusi tenaga listrik, namun dirancang untuk prioritas kinerja yang berbeda.

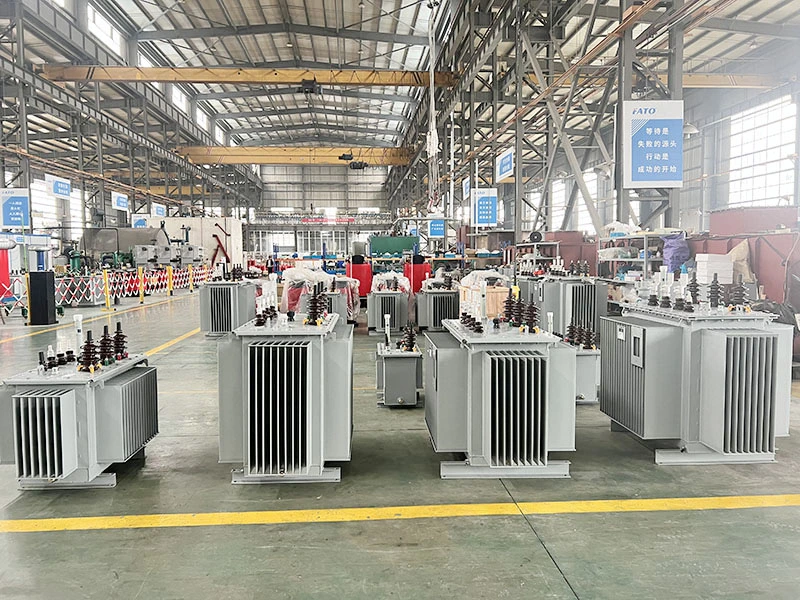

Detail Produksi

Bahan dan Proses Inti

Inti Transformator Terendam Oli Listrik Gardu Induk Kompak S11 dibuat menggunakan baja silikon berorientasi butiran canai dingin dengan permeabilitas tinggi. Laminasi inti dicukur secara presisi dan ditumpuk secara otomatis untuk memastikan sambungan yang rapat dan jalur magnet yang seragam, yang pada dasarnya meminimalkan arus tanpa beban dan kerugian yang menyimpang.

Struktur Berliku

Gulungan tegangan tinggi dan tegangan rendah menggunakan konduktor tembaga bebas oksigen untuk konduktivitas listrik yang tinggi dan kerugian resistif yang rendah. Selain itu, belitan tegangan rendah mengadopsi konfigurasi belitan foil dengan isolasi antar lapisan yang seragam, yang secara signifikan meningkatkan kemampuan menahan hubung singkat.

Sistem Isolasi

Minyak isolasi mineral berkualitas tinggi atau cairan isolasi titik api tinggi yang ramah lingkungan, digunakan untuk memberikan kekuatan dielektrik dan stabilitas kimia yang sangat baik. Sistem insulasi kertas minyak mengalami proses pengeringan vakum dan pengisian minyak yang ketat untuk memastikan tidak ada sisa gelembung udara yang tersisa, sehingga mencapai tegangan awal pelepasan sebagian jauh di atas persyaratan standar, sehingga memastikan keandalan operasional jangka panjang.

Detail Desain Struktural

Struktur Tangki dan Penyegelan

Tangki dilengkapi panel bergelombang atau desain radiator tipe sirip terintegrasi, memenuhi kebutuhan pendinginan sekaligus memberikan fleksibilitas elastis untuk mengakomodasi fluktuasi volume oli secara otomatis. Struktur yang tersegel sepenuhnya dilengkapi dengan katup pelepas tekanan dan indikator level oli, mencegah kontak antara oli dan udara sekitar, sehingga menghindari oksidasi dan penyerapan kelembapan, serta memperpanjang interval penggantian oli.

Desain Terintegrasi yang Kompak

Dioptimalkan untuk aplikasi gardu induk kompak, S11 Compact Substation Electrical Oil Immersed Transformers memungkinkan integrasi pra-instal dengan switchgear tegangan tinggi dan panel distribusi tegangan rendah. Dimensi eksternal dihitung secara tepat untuk meminimalkan jejak kaki sekaligus memenuhi persyaratan izin listrik dan jarak isolasi. Lug pengangkat, lubang pemasangan dasar, dan metode pemasukan kabel distandarisasi untuk memfasilitasi pemasangan dan koneksi cepat di lokasi.

Konfigurasi Perlindungan dan Kontrol

Pemantauan dan Perlindungan Suhu

Pengukur suhu oli dan indikator suhu belitan disediakan sebagai standar, memungkinkan pemantauan suhu waktu nyata dan menawarkan alarm dan kontak trip yang dapat dikonfigurasi. Untuk transformator berkapasitas tinggi, sistem pengukuran suhu serat optik opsional memungkinkan pemantauan suhu hotpot belitan secara akurat, memberikan dukungan data untuk manajemen beban dinamis.

Perlindungan Tekanan dan Tingkat Minyak

Katup pelepas tekanan dipasang untuk melepaskan tekanan secara otomatis jika terjadi tekanan tangki internal yang tidak normal, mencegah deformasi atau pecah. Pengukur level oli dilengkapi fungsi alarm level oli rendah, memungkinkan intervensi perawatan tepat waktu atau deteksi kebocoran.

Jaminan Kualitas dan Pengujian

Setiap transformator menjalani pengujian tipe yang komprehensif dan pengujian rutin sebelum pengiriman, termasuk pengujian kehilangan beban dan kehilangan beban tanpa beban, pengujian impedansi hubung singkat, pengujian ketahanan tegangan berlebih yang diinduksi, pengujian pelepasan sebagian, dan pengujian impuls petir. Semua indikator kinerja utama melampaui persyaratan standar nasional dan spesifikasi IEC, memastikan operasi stabil jangka panjang dalam kondisi lapangan yang kompleks.

Mengapa Memilih Kekuatan Lugao?

Dengan kemampuan manufaktur yang canggih dan sistem manajemen kualitas yang ketat, Lugao Power menyediakan solusi peralatan distribusi listrik yang andal kepada pelanggan di seluruh dunia.

Produsen Khusus— Lugao memiliki pengalaman lebih dari 10 tahun di sektor peralatan transmisi dan distribusi listrik, yang mengkhususkan diri dalam desain dan pembuatan transformator terendam oli,transformator tipe kering, gardu induk prefabrikasi, dan switchgear tegangan menengah dan tinggi.

Kontrol Kualitas yang Ketat— Setiap transformator terendam oli seri S11 menjalani pengujian rutin yang komprehensif sebelum meninggalkan pabrik, termasuk pengujian tanpa beban dan kehilangan beban, pengujian ketahanan insulasi, pengukuran resistansi belitan, pengujian tegangan ketahanan dielektrik, dan inspeksi penerimaan pabrik, untuk memastikan keandalan selama pengoperasian di lokasi.

Solusi Rekayasa yang Disesuaikan— Kami menawarkan layanan penyesuaian untuk peringkat tegangan, kapasitas, grup koneksi, metode pendinginan, desain penutup, dan konfigurasi instalasi untuk memenuhi kebutuhan berbagai sektor, termasuk utilitas, industri, energi terbarukan, dan proyek infrastruktur.

Desain Hemat Energi— Transformator kami diproduksi menggunakan lembaran baja silikon berorientasi butiran canai dingin berkualitas tinggi dan gulungan tembaga dengan konduktivitas tinggi, yang dirancang untuk mengurangi konsumsi energi, meningkatkan efisiensi operasional, dan menurunkan total biaya kepemilikan di seluruh siklus hidup.

Kepatuhan dengan Standar Internasional—— Produk kami diproduksi di bawah sistem manajemen mutu bersertifikasi ISO dan mematuhi IEC, GB, dan standar internasional terkait lainnya. Laporan pengujian jenis dan dokumentasi teknis tersedia berdasarkan permintaan.

Pasokan Global yang Andal—— Didukung oleh tim teknik dan ekspor yang berpengalaman, Lugao memberi pelanggan global konsultasi teknis, penawaran harga yang cepat, layanan OEM/ODM yang fleksibel, pengemasan yang aman, dan dukungan purna jual yang responsif.

Layanan purna jual produk

1. Setelah trafo dipasang dan dioperasikan di lokasi, dijamin bebas bocor, dan cat dijamin tidak terkelupas atau pudar. Garansi 5 tahun diberikan; masalah kualitas apa pun yang terjadi dalam penggunaan normal dalam masa garansi akan ditanggung oleh garansi.

2. Semua Trafo Terendam Oli Listrik Gardu Induk Kompak S11 dilindungi oleh layanan seumur hidup, memastikan kelengkapan aksesori produk.

3. Kehidupan pelayanan tidak kurang dari 30 tahun.

4. Jika terjadi kegagalan peralatan, pemasok akan merespons dalam waktu satu jam setelah menerima pemberitahuan dari pembeli, dan mengirimkan personel teknis ke lokasi dalam waktu 24 jam di dalam negeri.

Komitmen Pelayanan

1. Trafo Tenggelam Oli Listrik Gardu Induk Kompak S11 diproduksi sesuai dengan persyaratan Sistem Manajemen Mutu ISO 9001-2008, memastikan bahwa produk memenuhi standar kualitas 100% sebelum meninggalkan pabrik.

2. Perusahaan kami menyediakan layanan pra-penjualan, penjualan, dan purna jual yang komprehensif untuk menjamin kepuasan pelanggan.

2. Perusahaan kami menawarkan garansi 60 bulan. Jika terjadi masalah kualitas, kami akan memperbaiki atau mengganti produk secara gratis, memastikan kepuasan pelanggan 100%.

Desain dan pengujian transformator harus memenuhi standar berikut:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformator Daya》

GB/T6451-2015 《Spesifikasi dan Persyaratan Teknis untuk Transformator Daya Terendam Minyak》

JB/T3837-2010 《Metode Penyusunan Penunjukan Tipe untuk Produk Transformator》

GB/T311.1-3.11-97 《Teknik Koordinasi Isolasi dan Pengujian Tegangan Tinggi untuk Peralatan Transmisi dan Transformasi Tegangan Tinggi》

GB10237-88 《Tingkat Insulasi dan Uji Dielektrik untuk Transformator Daya—Celah Udara Insulasi Eksternal》

GB7595-87 《Standar Kualitas Oli Trafo dalam Layanan》

GB7328-87 《Pengukuran Tingkat Suara untuk Transformers》

GB7534-87 《Pengukuran Debit Sebagian》

GB/T15164-94 《Panduan Pemuatan untuk Transformator Daya Terendam Minyak》

DL/T586-95 《Panduan Teknis Pengawasan Manufaktur Pengguna Peralatan Listrik》

GB/T311.1-3.11-97 《Teknik Koordinasi Isolasi dan Pengujian Tegangan Tinggi untuk Peralatan Transmisi dan Transformasi Tegangan Tinggi》

GB2536-1990 《Oli Trafo》

JB/T56011-92 《Klasifikasi Kualitas Produk untuk Transformator Daya Terendam Minyak》

ZBK41005-89 《Tingkat Suara Transformer 6-220KV》
