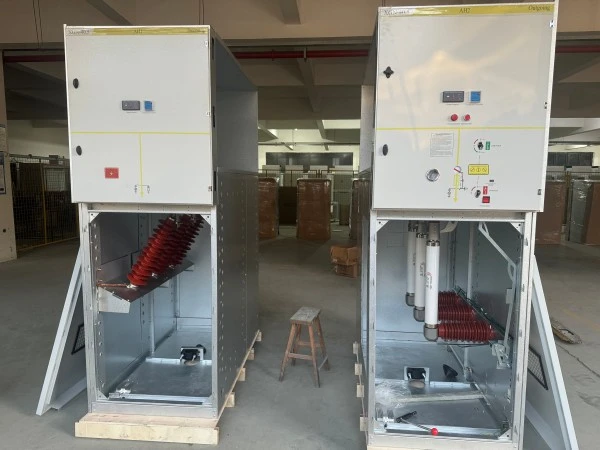

RMU Isolasi Gas Ramah Lingkungan

RMU isolasi gas ramah lingkungan (Unit Utama Cincin) adalah switchgear tegangan menengah yang dirakit di pabrik, disegel, dan dilapisi logam (hingga 24kV) yang menggunakan campuran gas ramah lingkungan sebagai media isolasi dan pemadam busur utama---bukan SF6 murni. Berbeda dengan RMU SF6 tradisional yang memiliki Potensi Pemanasan Global yang tinggi (GWP = 23.500), SF₆ memiliki GWP sekitar 24.300 menurut data referensi UE saat ini. Eco-RMU Lugao Power menggunakan udara sintetis, campuran N₂/SF₆ (dengan kurang dari 10% SF6), atau gas berbasis fluoroketon (C5-FK). Gas-gas ini tidak beracun, tidak mudah terbakar, dan memiliki GWP di bawah 1 (untuk udara sintetis) atau di bawah 600 (untuk C5-FK), dibandingkan dengan 23.500 untuk SF6 murni.

Keunggulan Produk

Mengapa MemilihKekuatan LugaoRMU Eco-Gas Dibandingkan Alternatif SF6?

Fitur Produk

Daftar Fitur dengan Penjelasan Teknis

Detail Produksi

Bagaimana Lugao Power Memproduksi RMU Eco-Gas

Setiap RMU insulasi gas ramah lingkungan diproduksi di fasilitas bersertifikat ISO 9001:2021 dan ISO 14001 kami di Wenzhou, Tiongkok. Proses manufaktur secara khusus disesuaikan untuk penanganan gas ramah lingkungan – berbeda dengan lini produksi SF6.

Proses Produksi Langkah demi Langkah

1. Fabrikasi tangki

● Baja tahan karat 3 mm (AISI 304) – potongan laser, bengkokan robotik, dilas dengan proses MIG otomatis.

● Deteksi kebocoran helium 100%: Tangki terendam dalam ruang vakum; uji semprotan helium – laju kebocoran <1×10⁻⁶ mbar·L/s (20x lebih ketat dari persyaratan IEC).

2. Perakitan komponen

● Mekanisme sakelar tiga posisi dirakit di ruang bersih (Kelas 100.000).

● Kontak tembaga berlapis perak (ketebalan 15μm) – memastikan resistansi kontak rendah (<30μΩ).

● Mekanisme rana – baja tahan karat, digerakkan oleh bubungan.

3. Pemrosesan vakum

● Tangki dipanaskan hingga 80°C dalam kondisi vakum (<10 Pa) selama 8 jam – menghilangkan kelembapan (target <10ppm).

● Mencegah kondensasi internal dan kerusakan dielektrik.

4. Pengisian gas ramah lingkungan

● Campuran gas disiapkan di stasiun pencampuran khusus (akurasi ±1%).

● Untuk campuran C5-FK: C5-FK (fluoroketone) + CO₂ + O₂ (jejak).

● Tekanan pengisian: relatif 0,04 MPa pada 20°C.

● Setiap tangki diberi nomor seri dengan label komposisi gas.

5. Pengujian kelistrikan akhir

● Daya tahan frekuensi: 42kV/1 menit (unit 12kV).

● Impuls petir: puncak 75kV (1,2/50μs).

● Pelepasan sebagian: <5pC pada 1,2Ur (tegangan uji 12kV = 14,4kV).

● Pengukuran resistansi kontak: Dicatat pada sertifikat pengujian.

● Uji pengoperasian mekanis: 50 siklus buka/tutup – tidak ada perubahan tekanan gas.

6. Verifikasi interlock

● Semua interlock mekanis diuji dengan pin pengukur – pengukuran gaya dicatat.

7. Pengemasan

● Unit berisi gas disegel dengan tutup pengangkutan pada katup.

● Pengukur tekanan dilindungi dengan penutup busa

Tonggak Kendali Mutu

Layanan Purna Jual & Garansi

Masa garansi:

12 bulan sejak tanggal komisioning atau 18 bulan sejak tanggal pengiriman (mana yang lebih dulu).

Tercakup dalam garansi:

1. Semua bagian mekanis (mekanisme sakelar, interlock, sakelar pembumian, indikator)

2. Integritas tangki bensin (kebocoran karena cacat produksi)

3. Kontak primer dan sekunder

4. Komposisi eco-gas (bila pengisian pabrik menyimpang dari sertifikat)

5. Pengukur tekanan dan monitor kepadatan

Tidak tercakup:

1. Kerusakan akibat penyimpanan atau pemasangan yang tidak tepat (misalnya unit terjatuh)

2. Korosi eksternal akibat lingkungan yang agresif (misalnya pabrik kimia)

3. Bencana alam (gempa bumi, banjir, petir)

4. Bahan habis pakai (sekring, lampu indikator, baterai)

Pertanyaan yang Sering Diajukan

Q1: Gas apa sebenarnya yang digunakan dalam RMU isolasi gas ramah lingkungan?

J: Lugao Power menawarkan dua opsi:

● Opsi A (ekonomi): campuran N₂ + 10% SF₆ – GWP ≈ 2.350 (masih 90% lebih rendah dari SF₆ murni).

● Opsi B (premium hijau): C5-FK (fluoroketone) + CO₂ + O₂ – GWP < 600, tanpa PFAS, cocok untuk proyek yang berupaya mengurangi ketergantungan pada gas insulasi SF₆ dengan GWP tinggi.

Keduanya tidak beracun, tidak mudah terbakar, dan disetujui oleh IEC 62271-200.

Q2: Apakah performa gasnya sama dengan SF6?

A: Ya, pada tekanan operasi yang sama (0,04-0,05 MPa), kekuatan dielektrik dan kemampuan pendinginan busur setara. RMU ramah lingkungan kami lulus uji tipe yang sama dengan unit SF6: ketahanan 42kV, pembuatan arus pendek 20kA, dan 50 operasi mekanis.

Q3: Apa yang terjadi jika gas bocor? Apakah berbahaya bagi pekerja?

J: Eco-gas tidak beracun (tidak seperti SF6 yang dapat menghasilkan produk sampingan beracun saat terjadi busur api). Namun kebocoran besar di ruang terbatas dapat menggantikan oksigen. RMU Lugao Power dilengkapi alarm tekanan rendah. Jika dipicu, beri ventilasi pada ruangan sebelum masuk. Gasnya sendiri aman untuk dihirup dalam jumlah kecil (mirip dengan pelepasan alat pemadam api CO₂).

Q4: Dapatkah saya mengisi ulang gas secara lokal jika diperlukan?

J: Tangki disegel seumur hidup---Anda tidak perlu mengisi ulang dalam kondisi normal (tingkat kebocoran <0,1% per tahun). Namun, jika katup rusak, Lugao Power menyediakan kit isi ulang dengan campuran gas yang tepat. Kami tidak menyarankan penggunaan SF6 lokal – karena akan menggagalkan tujuan lingkungan.

Q5: Apakah RMU insulasi gas ramah lingkungan Anda lebih mahal daripada SF6?

J: Biaya pembelian awal sekitar 8-12% lebih tinggi karena adanya campuran gas dan jalur produksi khusus. Namun:

1. Anda menghindari biaya pemulihan SF6 di masa depan

2. Anda memenuhi syarat untuk mendapatkan insentif pajak bangunan ramah lingkungan (misalnya di Singapura, UE).

3. Banyak perusahaan utilitas kini membayar mahal untuk switchgear bebas SF6 dalam penilaian pengadaannya.

4. Selama siklus hidup 20 tahun, eco-RMU Lugao bersifat netral terhadap biaya atau lebih murah.

Q6: Sertifikasi apa yang dimiliki RMU ini?

J: Tes tipe IEC 62271-200 lengkap (bersertifikat KEMA). Tambahan:

● ISO 14001 (manajemen lingkungan manufaktur)

● penandaan CE

● GB/T 3906 Tiongkok

Q7: Dapatkah saya melakukan retrofit pada panel SF6 RMU yang sudah ada dengan eco-gas?

J: Tidak, sistem penanganan gas, segel, dan pengaturan tekanannya berbeda. Namun, Lugao Power'sRMU berinsulasi gasmemiliki dimensi eksternal dan jarak busbar yang sama dengan kebanyakan RMU SF6 standar. Hal ini memungkinkan penggantian “drop-in” tanpa pekerjaan sipil.

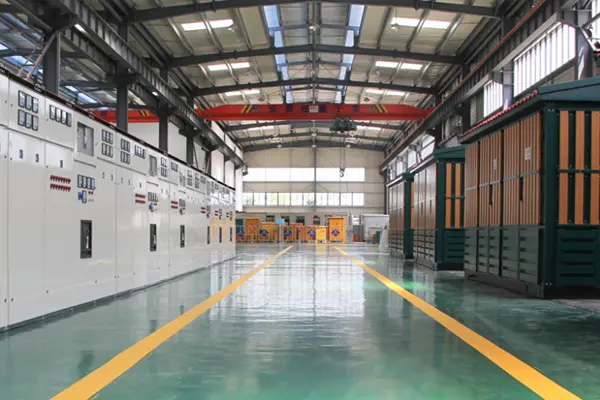

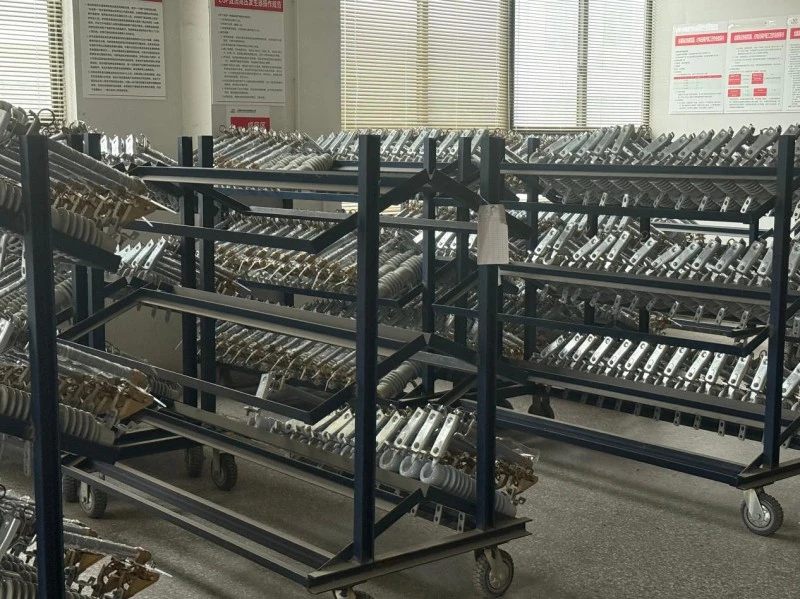

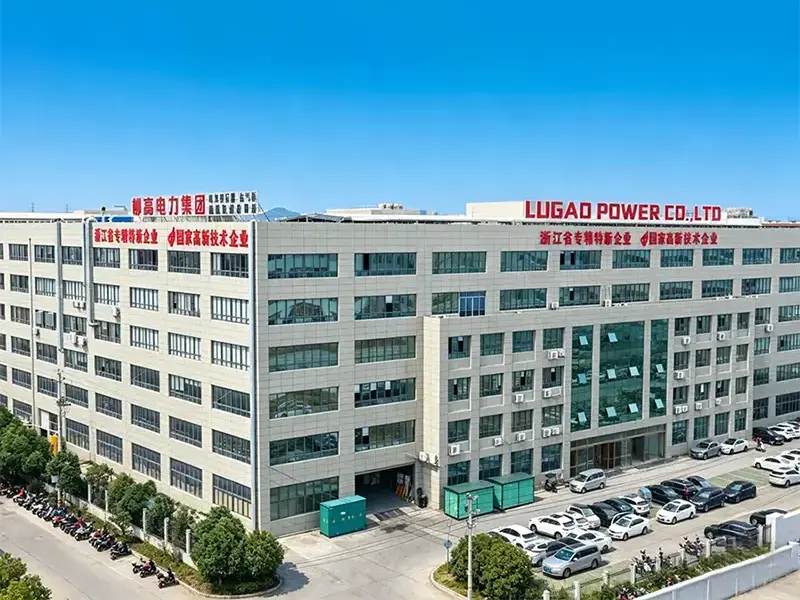

Pabrik Lugao
