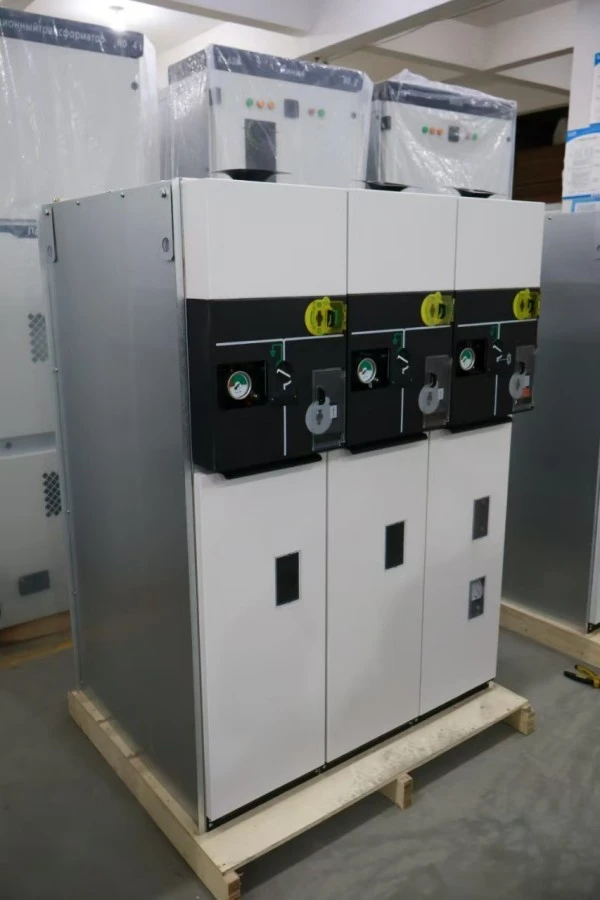

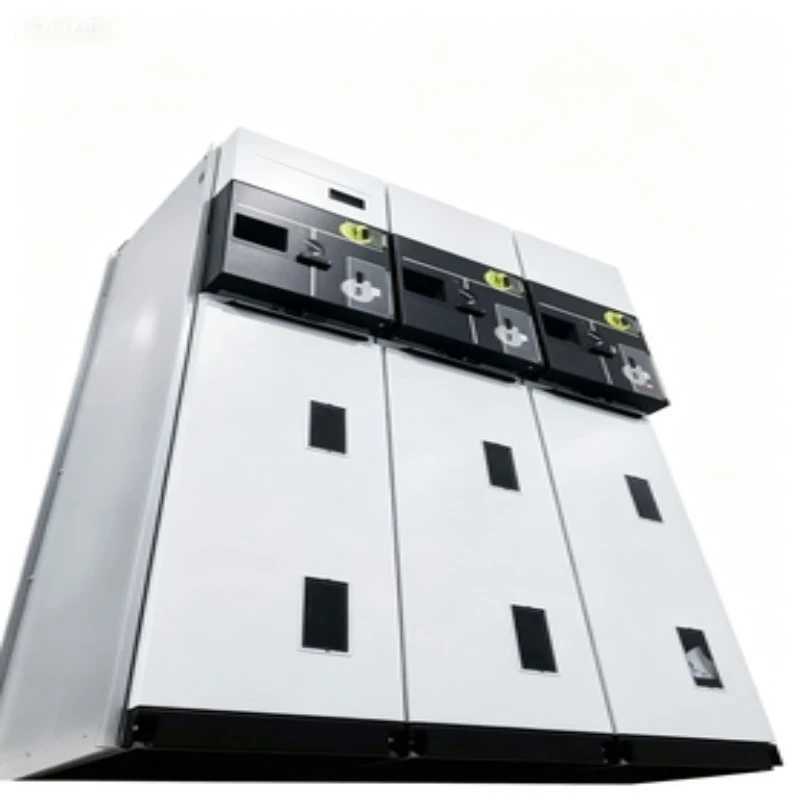

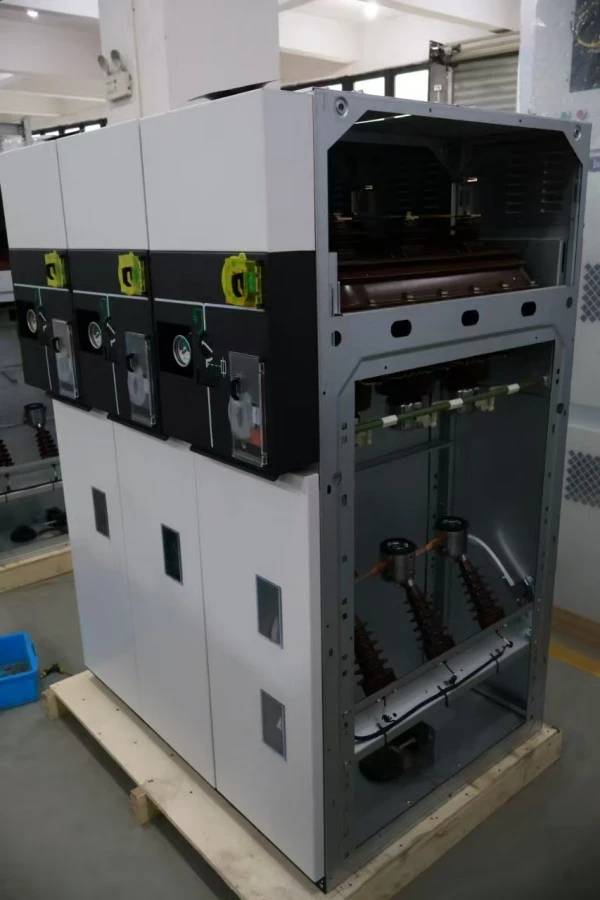

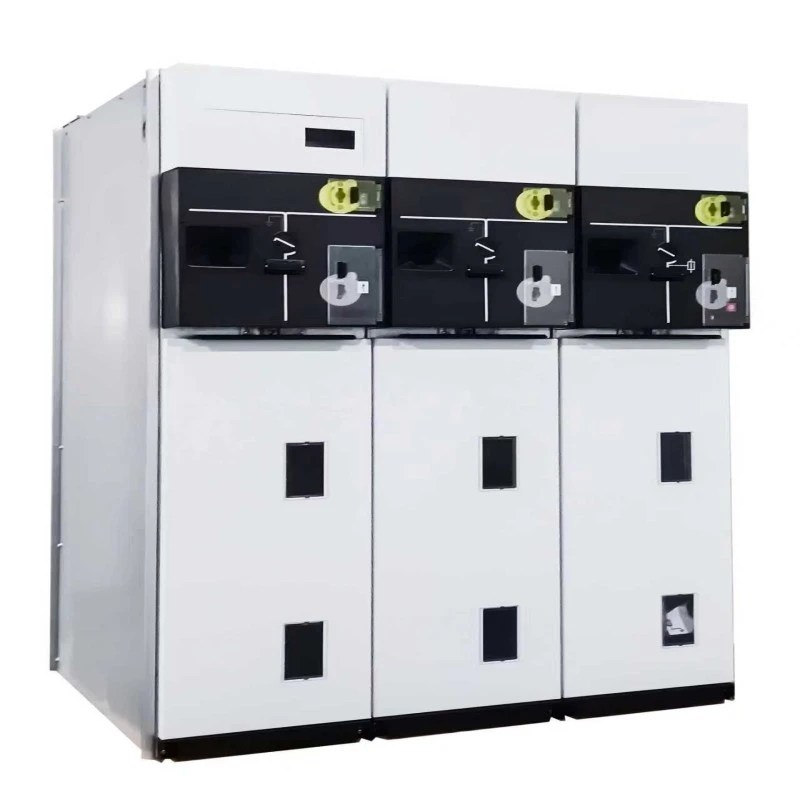

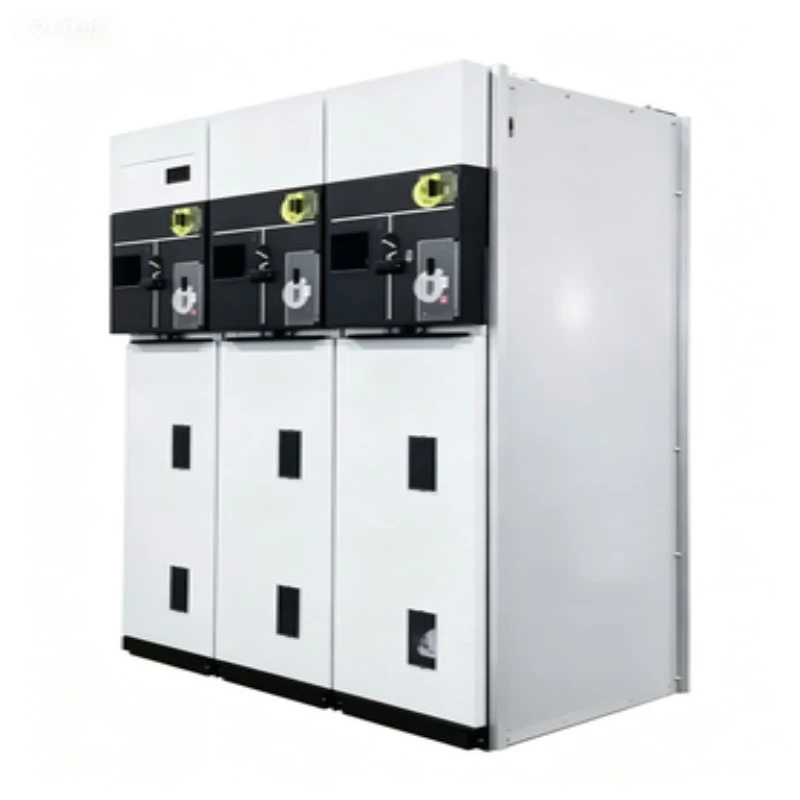

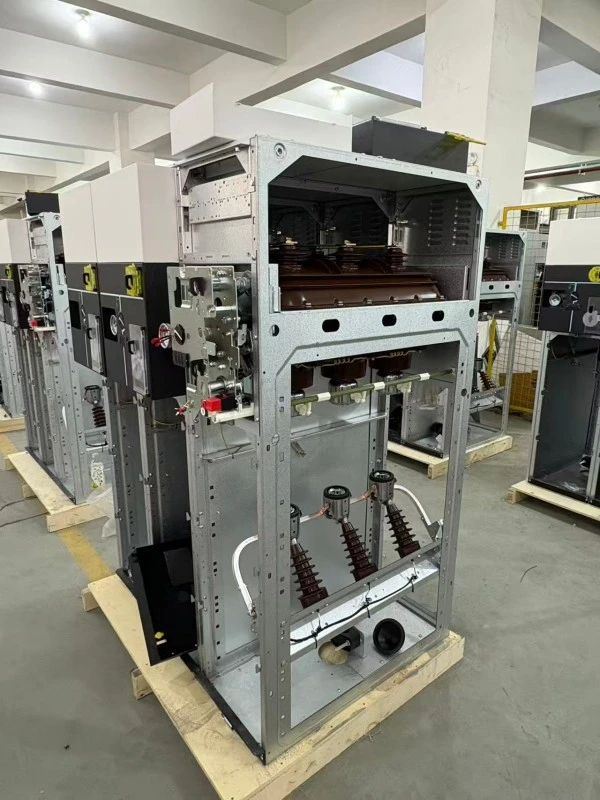

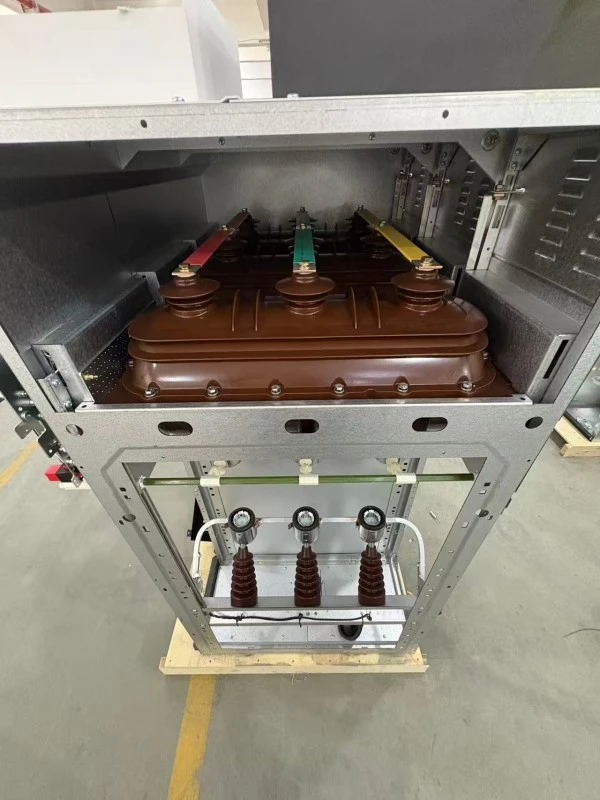

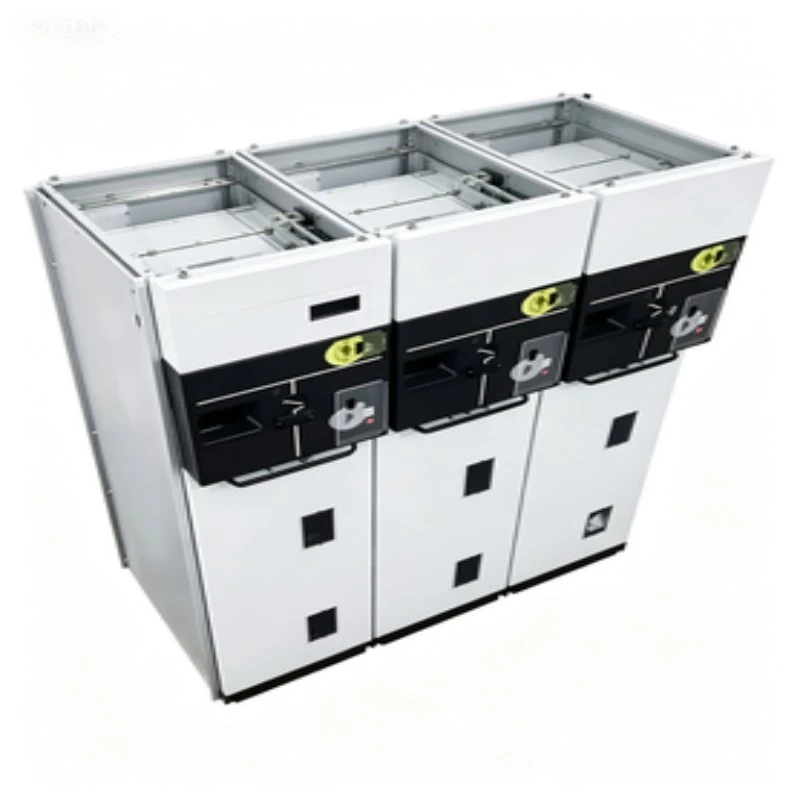

Switchgear yang Dapat Ditarik Unit Utama Cincin Sf6

Apa itu Switchgear yang Dapat Ditarik Unit Utama Cincin SF6?

Ituswitchgearadalah switchgear berinsulasi SF6 yang dirakit di pabrik, tertutup logam, dan dirancang untuk jaringan cincin tegangan menengah (hingga 24kV/36kV). Berbeda dengan tipe tetapRMU, versi yang dapat ditarik ini dilengkapi dengan perangkat sakelar yang dipasang di truk yang dapat dilepas---biasanya pemutus sirkuit vakum atau sakelar pemutus beban SF6 yang dapat dikeluarkan secara fisik dari enklosur untuk pemeliharaan, inspeksi, atau penggantian tanpa mematikan energi seluruh busbar.

Apa yang bisa dilakukannya?

Switchgear yang Dapat Ditarik SF6 Unit Utama Cincin ini menjalankan tiga fungsi penting dalam distribusi daya:

1. Koneksi jaringan dering --- Menghubungkan pengumpan masuk dari dua arah, memungkinkan catu daya redundan.

2. Perlindungan trafo---Mengalihkan dan melindungi trafo distribusi hingga 2500kVA menggunakan sekering terintegrasi atau pemutus arus.

3. Isolasi untuk pemeliharaan---Mekanisme yang dapat ditarik memberikan celah yang terlihat, memastikan keamanan mutlak bagi personel yang bekerja di hilir.

4. Gangguan kesalahan --- Mengganggu arus hubung singkat hingga 25kA.

5. Pengujian & grounding kabel --- Sakelar bumi dan port uji kabel memungkinkan pekerjaan kabel yang aman.

Setiap switchgear SF6 RMU dari Lugao Power mematuhi IEC 62271-200, menawarkan kemampuan membuat/memutus beban dan menahan arus gangguan dalam ukuran yang ringkas (lebar serendah 450mm per panel).

Parameter Produk (Spesifikasi)

Catatan: Parameter teknis dapat bervariasi sesuai dengan konfigurasi yang dipilih. Silakan hubungi Lugao Power untuk lembar data teknis akhir.

Fitur Produk Dan Aplikasi

Tanya Jawab Fitur – Memahami Keuntungan yang Dapat Ditarik

Q1: Apa yang membuat desain yang dapat ditarik lebih baik daripada RMU tetap?

J: RMU tetap memerlukan de-energisasi panel penuh untuk pemeliharaan switchgear. Dengan switchgear yang dapat ditarik Unit Utama Cincin sf6, Anda cukup meluncurkan modul switching ke posisi “terputus” atau “uji”. Busbar tetap aktif, dan sirkuit hilir dapat diservis dengan aman. Waktu henti berkurang dari jam ke menit.

Q2: Bagaimana saya tahu truk yang dapat ditarik berada pada posisi yang benar?

J: Desain Lugao Power mencakup tiga posisi mekanis yang berbeda---Terhubung, Uji, dan Terputus---masing-masing dengan umpan balik sentuhan, indikator visual pada truk, dan kontak tambahan untuk pemantauan SCADA jarak jauh. Penutup pengaman secara otomatis menutup kontak tetap ketika truk ditarik.

Q3: Apakah gas SF6 bebas perawatan dalam desain yang dapat ditarik ini?

J: Ya. Tangki SF6 disegel seumur hidup (≥30 tahun dalam kondisi normal). Mekanisme penarikan terletak di kompartemen tegangan rendah atau area depan truk – bukan di dalam tangki bensin. Oleh karena itu, menarik sakelar tidak mengganggu tekanan SF6 atau integritas dielektrik. Ini adalah perbedaan utama dari Unit Utama Cincin Penarikan SF6.

Q4: Apakah RMU ini mendukung kendali jarak jauh?

J: Ya. Truk yang dapat ditarik dapat dilengkapi dengan mekanisme bermotor dan sensor umpan balik posisi, memungkinkan masuk/keluar rak secara jarak jauh – kompatibel dengan pesan GOOSE IEC 61850.

Aplikasi yang Cocok untuk switchgear berinsulasi SF6

Detail Produksi

Setiap Switchgear yang Dapat Ditarik Unit Utama Cincin sf6 diproduksi di fasilitas bersertifikat ISO 9001 kami dengan jalur perakitan khusus untuk varian tetap dan dapat ditarik.

Langkah-langkah produksi utama:

1. Fabrikasi tangki---Baja tahan karat 3mm, pengelasan laser robotik, uji kebocoran helium 100% (laju kebocoran <1×10⁻⁶ mbar·L/s).

2. Pemrosesan SF6---Pengisian vakum dengan titik embun ≤ -50°C, tekanan dikalibrasi pada referensi 20°C.

3. Rakitan truk yang dapat ditarik --- Rel pemandu presisi, rol anti-gesekan, kontak primer yang dapat menyelaraskan sendiri (tembaga berlapis perak, ketebalan 12μm).

4. Penyetelan interlock---Setiap unit menjalani 200 siklus penyisipan/penarikan untuk memverifikasi interlock mekanis.

5. Uji tegangan tinggi --- Daya tahan frekuensi: 42kV/1 menit (unit 12kV); pelepasan sebagian <5pC pada 1,2Ur.

6. Uji kenaikan suhu---Pada arus pengenal 1,1×, semua titik dalam batas standar.

7. Nomor seri unik --- Terukir pada penutup dan truk yang dapat ditarik untuk ketertelusuran penuh.

Pos Pemeriksaan Kontrol Kualitas

Kemasan

Setiap panel switchgear yang dapat ditarik Unit Utama Cincin sf6 dikemas secara individual untuk ekspor:

Tanda pada peti:

1. “Gas SF6 Diisi – Jangan Jatuh”

2. “Truk yang Dapat Ditarik di Dalam – Tangani dengan Hati-hati”

3. Pusat gravitasi, titik angkat, label rapuh

Truk yang dapat ditarik dikirim ke dalam panel (dalam posisi Terputus) untuk mencegah kerusakan. Untuk pesanan dengan beberapa truk, tersedia kemasan terpisah opsional.

Purna Jual & Garansi

Masa garansi:

12 bulan sejak tanggal komisioning atau 18 bulan sejak tanggal pengiriman (mana yang lebih dulu).

Apa yang tercakup:

1. Semua bagian mekanis termasuk truk yang dapat ditarik, interlock, penutup jendela

2. Sistem gas SF6 (kecuali isi ulang gas karena kebocoran pelanggan)

3. Kontak primer dan sekunder

4. Mekanisme sakelar bumi

Apa yang tidak tercakup:

1. Kerusakan akibat penarikan/penyisipan yang tidak tepat

2. Modifikasi kabel eksternal

3. Peristiwa alam (banjir, petir)

4. Bahan habis pakai (sekring, lampu indikator)

Komitmen layanan:

1. Respons pertanyaan teknis: dalam 2 jam (hari kerja)

2. Pengiriman suku cadang: dalam waktu 24 jam

3. Pemecahan masalah jarak jauh: dukungan panggilan video gratis

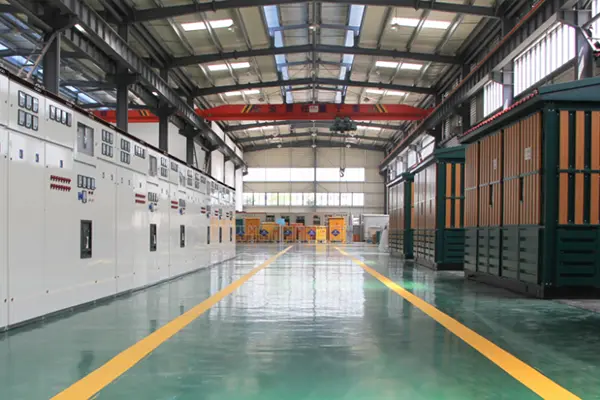

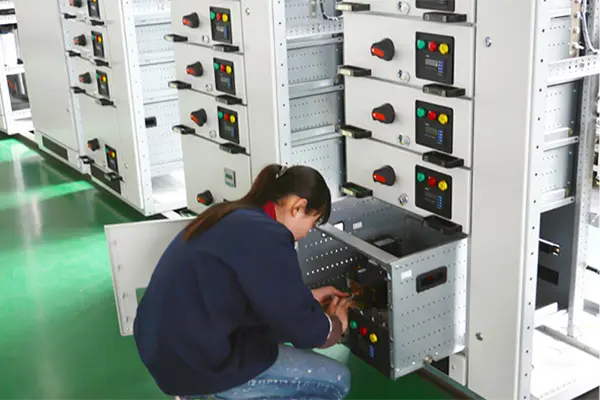

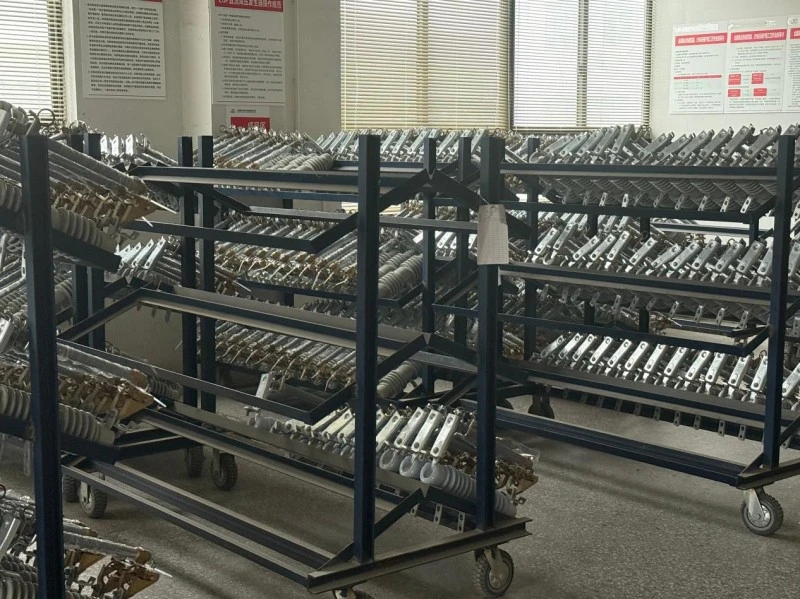

Manufaktur & Kontrol Kualitas

Lugao Power Co., Ltd. mengkhususkan diri dalam R&D dan pembuatan peralatan transmisi dan distribusi daya tegangan tinggi, menengah, dan rendah, termasuk transformator,switchgear, pemutus sirkuit, pemisah, dan produk listrik terkait.

Dengan kemampuan produksi, teknik, dan pengujian internal, Lugao Power menyediakan solusi OEM/ODM yang disesuaikan dan solusi distribusi daya terpadu untuk utilitas, fasilitas industri, proyek energi terbarukan, dan aplikasi infrastruktur di seluruh dunia.
