Mengapa Pengendalian Pelepasan Sebagian Sangat Penting di Gardu Induk Trafo Tipe Kotak?

Pada gardu trafo tipe kotak kompak yang dipasang di kawasan perumahan, suara berderak samar terkadang terdengar di dekat kompartemen tegangan tinggi. Kebanyakan orang yang lewat tidak akan menyadarinya. Namun bagi teknisi pemeliharaan yang terlatih, suara tersebut merupakan peringatan: pelepasan sebagian. Pelepasan sebagian adalah pelepasan listrik lokal yang tidak sepenuhnya menjembatani isolasi antar konduktor. Ini adalah gejala degradasi insulasi, dan jika dibiarkan, insulasi akan terkikis secara bertahap hingga terjadi kerusakan total. Di sebuahgardu trafo tipe kotak, jika peralatan disimpan dalam wadah yang kompak dan tertutup rapat, pelepasan sebagian akan sangat berbahaya. Ruang yang terbatas menyulitkan inspeksi, dan konsekuensi jika terjadi kegagalan sangat parah: kebakaran, ledakan, dan pemadaman listrik di seluruh lingkungan.

Artikel ini akan menjelaskan mengapa pengendalian pelepasan sebagian sangat penting di gardu transformator tipe kotak. Kami akan mengkaji penyebab terjadinya pelepasan sebagian, kondisi yang membuat gardu induk tipe kotak sangat rentan, metode yang digunakan untuk mendeteksi dan memantau pelepasan sebagian, serta desain dan praktik manufaktur yang mencegahnya. Kami juga akan memberikan spesifikasi detail untuk produk Gardu Induk Trafo Tipe Kotak dari pabrik kami diLugao Power Co., Ltd.,menyoroti fitur yang memastikan kinerja insulasi yang andal. Baik Anda seorang insinyur utilitas, manajer fasilitas, atau spesialis pengadaan, artikel ini akan memberikan pengetahuan teknis yang Anda perlukan untuk memahami dan mengatasi tantangan pelepasan sebagian di lingkungan gardu induk yang padat.

Daftar isi

• 1. Apa itu Pelepasan Sebagian dan Mengapa Terjadi?
• 2. Mengapa Gardu Trafo Tipe Kotak Sangat Rentan?
• 3. Apa Akibat dari Pelepasan Sebagian yang Tidak Terkendali?
• 4. Bagaimana Pelepasan Sebagian Dideteksi dan Dipantau?
• 5. Praktik Desain dan Manufaktur Apa yang Mencegah Pelepasan Sebagian?
• 6. Apa Spesifikasi Utama Gardu Induk Trafo Tipe Kotak Kami?
• 7. Pertanyaan yang Sering Diajukan (FAQ)
• 8. Kesimpulan

1. Apa itu Pelepasan Sebagian dan Mengapa Terjadi?

Pelepasan sebagian adalah pelepasan listrik lokal yang terjadi dalam sistem isolasi tetapi tidak sepenuhnya menjembatani kesenjangan antara dua konduktor. Ini adalah kerusakan sebagian isolasi, yang terjadi pada titik lemah. Pelepasan biasanya berupa percikan kecil atau serangkaian percikan api yang terjadi di ruang kosong, retakan, atau di sepanjang permukaan insulasi. Pelepasan sebagian dapat terjadi pada insulasi padat, pada insulasi cair, atau pada insulasi gas. Ini adalah gejala dari cacat atau konsentrasi tegangan pada sistem isolasi. Pelepasan itu sendiri tidak langsung menyebabkan kegagalan, namun menghasilkan panas, produk sampingan kimia, dan erosi mekanis yang secara bertahap menurunkan insulasi. Seiring waktu, insulasi melemah hingga terjadi kerusakan total.

Penyebab peluahan sebagian dapat dikelompokkan menjadi tiga kategori: cacat pada bahan insulasi, cacat pada proses produksi, dan cacat yang timbul selama pengoperasian. Cacat pada bahan insulasi meliputi rongga, kontaminan, dan ketidakkonsistenan sifat dielektrik. Cacat dalam proses manufaktur termasuk impregnasi yang buruk, proses pengawetan yang tidak sempurna, dan kerusakan selama perakitan. Cacat yang terjadi selama pengoperasian termasuk penuaan termal, tekanan mekanis, dan masuknya uap air. Pada gardu trafo tipe kotak, ketiga kategori cacat tersebut dapat terjadi. Desain yang ringkas, penutup yang tertutup rapat, dan tegangan listrik yang tinggi di ruang kecil menciptakan kondisi yang mendukung pelepasan sebagian. Tabel di bawah ini merangkum penyebab umum keputihan sebagian dan kondisi yang mendorongnya.

Di Lugao Power Co., Ltd., kami memahami penyebab pelepasan sebagian dan merancang produk Gardu Induk Trafo tipe Kotak untuk meminimalkan risiko. Kami menggunakan bahan insulasi berkualitas tinggi, mengikuti proses produksi yang ketat, dan menguji setiap unit untuk mengetahui pelepasan sebagian sebelum meninggalkan pabrik kami.

2. Mengapa Gardu Trafo Tipe Kotak Sangat Rentan?

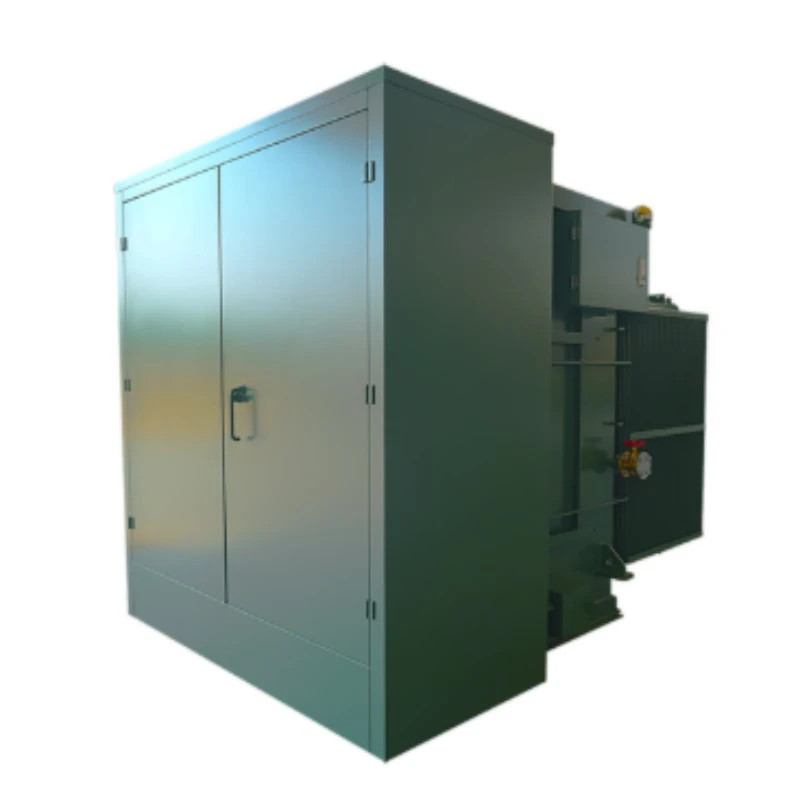

Gardu trafo tipe kotak adalah unit kompak dan prefabrikasi yang menampung trafo, switchgear tegangan tinggi, peralatan distribusi tegangan rendah, dan sistem kontrol dalam satu wadah. Mereka banyak digunakan di kawasan perumahan, pembangunan komersial, dan kawasan industri karena kompak, mudah dipasang, dan secara estetika tidak mengganggu. Namun, desainnya yang ringkas dan konstruksinya yang tertutup menimbulkan tantangan khusus dalam pengendalian pelepasan sebagian. Tantangan pertama adalah tingginya tekanan listrik. Di gardu induk kompak, jarak antara konduktor dan bagian yang dibumikan berkurang, yang meningkatkan kekuatan medan listrik. Kuat medan listrik yang lebih tinggi meningkatkan kemungkinan terjadinya pelepasan sebagian, terutama pada titik-titik diskontinuitas geometri, seperti tepi tajam, sudut, dan tonjolan. Tantangan kedua adalah lingkungan yang terbatas. Penutup yang tertutup rapat memerangkap panas dan kelembapan, yang dapat mempercepat penuaan isolasi dan meningkatkan pelepasan sebagian. Tantangan ketiga adalah sulitnya pemeriksaan dan pemeliharaan. Karena peralatan tertutup, sulit untuk memeriksa isolasi secara visual untuk mencari tanda-tanda degradasi. Ini berarti pelepasan sebagian dapat tidak terdeteksi dalam jangka waktu lama, sehingga menyebabkan kegagalan yang tidak terduga.

Tabel di bawah ini merangkum kerentanan spesifik gardu trafo tipe kotak dibandingkan dengan gardu induk konvensional di udara terbuka.

Di pabrik kami, kami mengatasi kerentanan ini melalui desain yang cermat. Kami menggunakan distribusi medan listrik yang dioptimalkan, manajemen termal yang efektif, dan kontrol kelembapan yang kuat untuk meminimalkan risiko pelepasan sebagian. Kami juga mengintegrasikan sistem pemantauan pelepasan sebagian ke dalam gardu induk kami untuk memberikan peringatan dini terhadap degradasi isolasi.

3. Apa Akibat dari Pelepasan Sebagian yang Tidak Terkendali?

Konsekuensi dari pelepasan sebagian yang tidak terkendali di gardu transformator tipe kotak bisa sangat parah. Pelepasan sebagian adalah fenomena progresif. Ini dimulai sebagai pelepasan kecil yang terlokalisasi dan secara bertahap mengikis isolasi. Erosi menciptakan jalur konduktif yang pada akhirnya menyebabkan kerusakan total, yang dikenal sebagai flashover. Flashover pada gardu trafo dapat menyebabkan ledakan, kebakaran, dan kerugian total pada peralatan. Konsekuensinya tidak hanya berdampak pada gardu induk itu sendiri. Kegagalan dapat menyebabkan pemadaman listrik di seluruh area yang dilayani oleh gardu induk, sehingga berdampak pada perumahan, bisnis, dan infrastruktur penting. Biaya perbaikan atau penggantian bisa sangat besar, dan biaya hilangnya pendapatan serta produktivitas bisa lebih tinggi lagi. Tabel di bawah ini merangkum perkembangan pelepasan sebagian dan konsekuensi pada setiap tahap.

Di Lugao Power Co.,Ltd., kami menangani ancaman pelepasan sebagian secara serius. Produk Gardu Induk Trafo Tipe Kotak kami dirancang dan diuji untuk meminimalkan risiko pelepasan sebagian dan memberikan kinerja yang andal sepanjang masa pakainya. Kami juga menawarkan sistem pemantauan pelepasan sebagian yang memberikan peringatan dini akan degradasi insulasi, sehingga memungkinkan pemeliharaan dijadwalkan sebelum terjadi kegagalan.

4. Bagaimana Pelepasan Sebagian Dideteksi dan Dipantau?

Pelepasan sebagian dapat dideteksi menggunakan berbagai metode, yang masing-masing memiliki kelebihan dan keterbatasannya sendiri. Metode yang paling umum adalah deteksi listrik, deteksi akustik, dan deteksi bahan kimia. Deteksi listrik mengukur pulsa arus frekuensi tinggi yang dihasilkan oleh pelepasan sebagian. Metode ini sangat sensitif dan dapat mendeteksi muatan listrik yang sangat kecil. Biasanya digunakan untuk pemantauan online, di mana sensor dipasang secara permanen pada peralatan. Deteksi akustik menggunakan sensor ultrasonik untuk mendeteksi gelombang suara yang dihasilkan oleh pelepasan sebagian. Cara ini berguna untuk menemukan sumber keluarnya cairan. Deteksi kimiawi menganalisis produk sampingan dari pelepasan sebagian, seperti ozon atau nitrogen oksida, dalam gas di sekitar peralatan. Metode ini kurang sensitif namun dapat memberikan indikasi sederhana mengenai aktivitas pelepasan. Tabel di bawah ini membandingkan berbagai metode deteksi.

Di pabrik kami, kami menggunakan metode deteksi kelistrikan untuk menguji produk Gardu Induk Trafo Tipe Kotak selama produksi. Kami juga menawarkan sistem pemantauan online opsional yang dapat diintegrasikan ke dalam gardu induk untuk menyediakan pemantauan pelepasan sebagian secara berkelanjutan. Sistem ini menggunakan sensor HFCT untuk mendeteksi aktivitas pelepasan dan memberikan alarm jika level melebihi ambang batas yang telah ditentukan. Hal ini memungkinkan operator untuk mengambil tindakan perbaikan sebelum kegagalan terjadi.

5. Praktik Desain dan Manufaktur Apa yang Mencegah Pelepasan Sebagian?

Mencegah pelepasan sebagian di Gardu Induk Trafo Tipe Kotak memerlukan kombinasi desain yang cermat, bahan berkualitas tinggi, dan proses produksi yang ketat. Desainnya harus memastikan bahwa medan listrik terdistribusi secara merata dan tidak ada titik-titik tegangan tinggi. Hal ini dicapai dengan menggunakan konduktor bulat, menghindari ujung yang tajam, dan menjaga jarak bebas yang memadai. Bahan insulasi harus bebas dari rongga dan kontaminan. Proses pembuatannya harus memastikan bahwa insulasi diresapi dan diawetkan dengan benar. Tabel di bawah ini merangkum desain utama dan praktik manufaktur yang mencegah pelepasan sebagian.

Di pabrik kami, kami menerapkan semua praktik ini dalam produksi produk Gardu Induk Trafo Tipe Kotak kami. Kami menggunakan pengecoran vakum untuk komponen epoksi kami guna menghilangkan rongga dan memastikan struktur insulasi yang homogen. Kami mengontrol kelembapan di area produksi kami untuk mencegah kelembapan terperangkap di isolasi. Dan kami menguji setiap gardu induk untuk mengetahui pelepasan sebagian sebelum meninggalkan pabrik kami. Pengujian kami dilakukan sesuai dengan IEC 62271-200 dan standar relevan lainnya, dan kami menyediakan laporan pengujian pada setiap unit.

6. Apa Spesifikasi Utama Gardu Induk Trafo Tipe Kotak Kami?

Tabel berikut memberikan spesifikasi utama untuk produk Gardu Induk Trafo Tipe Kotak kami. Spesifikasi ini dirancang untuk memastikan kinerja yang andal dan risiko pengosongan sebagian yang minimal dalam aplikasi yang paling menuntut.

Di Lugao Power Co., Ltd., kami memproduksi produk Gardu Induk Trafo tipe Kotak untuk memenuhi spesifikasi ini dan banyak lagi. Kami dapat menyesuaikan gardu induk agar sesuai dengan kebutuhan proyek tertentu, termasuk voltase khusus, tingkat perlindungan khusus, dan sistem pemantauan khusus. Pabrik kami memiliki keahlian dan peralatan untuk memproduksi gardu induk berkualitas tinggi untuk aplikasi yang paling menuntut.

7. Pertanyaan yang Sering Diajukan (FAQ)

Pertanyaan 1: Berapa tingkat debit parsial yang dapat diterima untuk gardu trafo tipe kotak?

Jawaban: Tingkat pelepasan sebagian yang dapat diterima tergantung pada kelas tegangan dan standar yang berlaku. Untuk gardu induk tipe kotak 12 kV, persyaratan tipikalnya adalah kurang dari 5 pC pada 1,1 kali tegangan pengenal. Untuk tegangan lebih tinggi, persyaratannya mungkin kurang dari 10 pC. Di Lugao Power Co., Ltd., gardu induk kami diuji untuk memenuhi atau melampaui persyaratan ini, dan kami memberikan laporan pengujian pada setiap unit.

Pertanyaan 2: Seberapa sering pengujian pelepasan sebagian harus dilakukan?

Jawaban: Pengujian pelepasan sebagian harus dilakukan selama produksi, selama commissioning, dan secara berkala selama pengoperasian. Untuk pemantauan online, pemantauan berkelanjutan direkomendasikan untuk gardu induk kritis. Untuk pengujian berkala, kami merekomendasikan pengujian tahunan untuk sebagian besar aplikasi. Frekuensinya dapat ditingkatkan untuk gardu induk yang lebih tua atau gardu induk yang mempunyai riwayat masalah pelepasan sebagian.

Pertanyaan 3: Apa yang menyebabkan terjadinya peluahan sebagian pada gardu trafo tipe kotak?

Jawaban: Pelepasan sebagian disebabkan oleh cacat pada sistem isolasi, seperti rongga, kontaminan, atau kerusakan. Cacat ini dapat terjadi selama produksi atau dapat terjadi selama pengoperasian karena penuaan termal, tekanan mekanis, atau masuknya uap air. Desain kompak dan penutup gardu induk tipe kotak yang tertutup dapat meningkatkan risiko pelepasan sebagian dengan meningkatkan tegangan listrik dan memerangkap kelembapan.

Pertanyaan 4: Apakah pelepasan sebagian dapat diperbaiki, atau apakah gardu induk perlu diganti?

Jawaban: Dalam beberapa kasus, pelepasan sebagian dapat diperbaiki dengan mengganti komponen isolasi yang terkena dampak. Namun, jika pembuangan telah menyebabkan penurunan kualitas yang signifikan, seluruh gardu induk mungkin perlu diganti. Pendekatan terbaik adalah mendeteksi pelepasan sebagian secara dini, sebelum terjadi kerusakan signifikan, dan mengambil tindakan perbaikan. Di pabrik kami, kami menawarkan layanan perbaikan dan penggantian produk Gardu Induk Trafo Tipe Kotak kami.

Pertanyaan 5: Apa perbedaan antara peluahan sebagian dan pelepasan korona?

Jawaban: Pelepasan sebagian dan pelepasan korona merupakan fenomena yang saling berkaitan. Pelepasan korona adalah salah satu jenis pelepasan sebagian yang terjadi pada permukaan konduktor dalam gas atau cairan. Hal ini ditandai dengan cahaya yang terlihat dan suara mendesis. Pelepasan sebagian adalah istilah yang lebih luas yang mencakup pelepasan korona serta pelepasan yang terjadi di dalam rongga atau di sepanjang permukaan insulasi padat. Dalam konteks gardu trafo tipe kotak, peluahan sebagian adalah istilah yang lebih relevan karena mencakup pelepasan pada insulasi padat, yang merupakan perhatian utama.

8. Kesimpulan

Kontrol pelepasan sebagian sangat penting pada gardu transformator tipe kotak karena desain kompak dan penutup tertutup menciptakan kondisi yang mendukung degradasi insulasi. Pelepasan sebagian yang tidak terkendali dapat menyebabkan kerusakan total, menyebabkan kebakaran, ledakan, dan pemadaman listrik. Mencegah pembuangan sebagian memerlukan kombinasi desain yang cermat, bahan berkualitas tinggi, dan proses produksi yang ketat. Hal ini juga memerlukan deteksi dan pemantauan yang efektif untuk mengidentifikasi tanda-tanda awal degradasi dan mengambil tindakan perbaikan sebelum kegagalan terjadi. Di Lugao Power Co., Ltd., pabrik kami berkomitmen untuk memproduksi produk Gardu Induk Transformator tipe Kotak yang memenuhi standar keandalan isolasi tertinggi. Kami menggunakan isolasi epoksi cor vakum, desain medan listrik yang dioptimalkan, dan pengujian pelepasan sebagian yang ketat untuk memastikan bahwa gardu induk kami memberikan kinerja yang andal sepanjang masa pakainya.
