Gardu Induk Trafo Tipe Kotak Berkinerja Tinggi untuk Distribusi Daya yang Andal

Kelangkaan lahan perkotaan, siklus konstruksi yang panjang di lokasi, dan meningkatnya permintaan akan jaringan listrik terdistribusi sering kali mempersulit penerapan gardu induk tradisional. Beroperasi sebagai produsen Gardu Induk Transformator Tipe Kotak khusus yang berbasis di Tiongkok, Lugao Power Co., Ltd. menghilangkan hambatan proyek ini melalui gardu induk kami yang terintegrasi penuh dan dirakit di pabrik yang menggabungkan switchgear tegangan menengah, transformator daya, dan distribusi tegangan rendah ke dalam satu wadah yang kompak. Sejak tahun 2016, fasilitas kami yang bersertifikasi ISO9001 dan SGS telah menghasilkan gardu induk tipe Amerika dan Eropa yang kuat yang mengurangi waktu pemasangan hingga 60%, menyediakan utilitas, kontraktor EPC, dan fasilitas industri dengan solusi distribusi listrik plug-and-play yang andal dan siap untuk diservis segera.

Bagaimana Memilih Gardu Induk Tipe Amerika dan Eropa untuk Proyek Anda?

Saat mengevaluasi pemasok Gardu Induk Trafo Tipe Kotak yang memenuhi syarat, tim pengadaan teknik sering kali bertanya: Haruskah kami menentukan standar desain Amerika atau Eropa untuk jaringan distribusi kami? Jawabannya bergantung pada konteks aplikasi dan preferensi jaringan listrik regional.

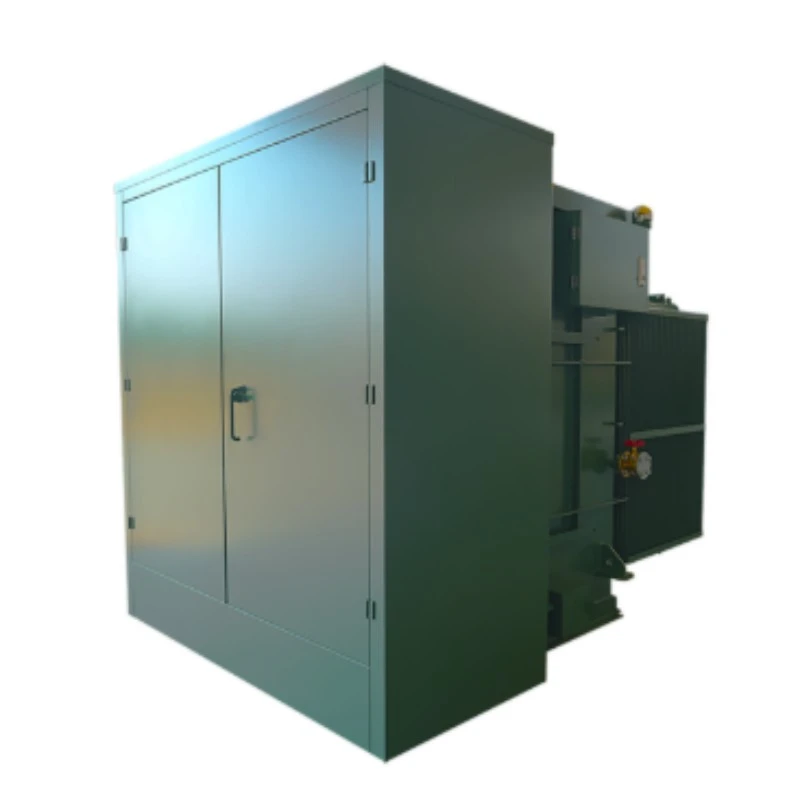

Gardu induk tipe Amerika memiliki desain tiga kompartemen yang khas—bagian trafo, tegangan tinggi, dan tegangan rendah—dengan kompartemen trafo biasanya menggunakan unit yang tertutup rapat dan terendam oli. Desain ini menekankan tapak kompak, menawarkan sekitar sepertiga hingga seperlima volume unit kapasitas setara tipe Eropa, sehingga sangat cocok untuk instalasi luar ruangan di komunitas perumahan dan jaringan distribusi perkotaan dengan ketersediaan lahan terbatas.

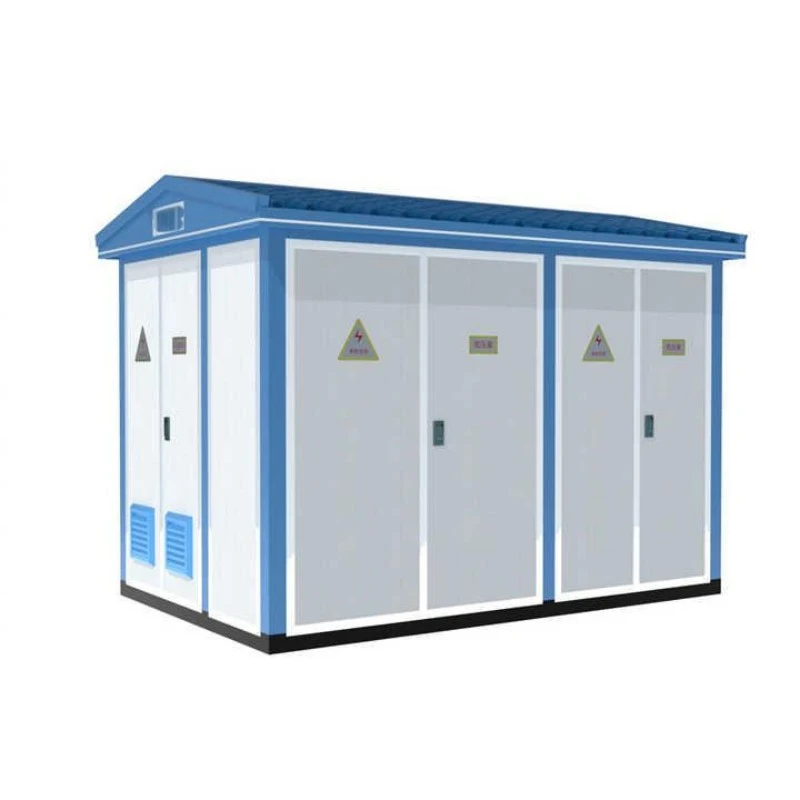

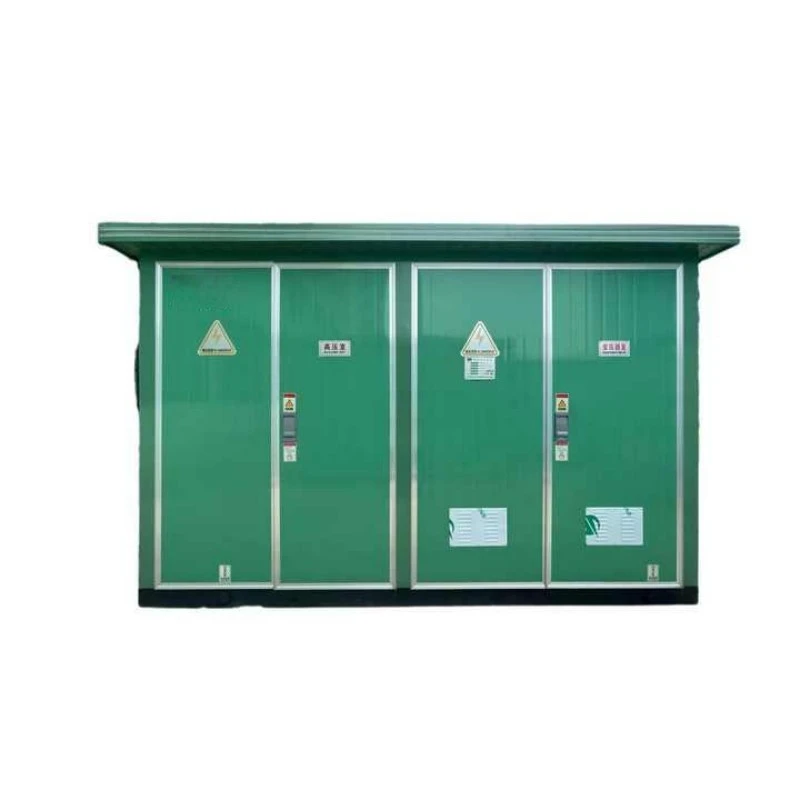

Sebaliknya, gardu induk tipe Eropa mengadopsi konfigurasi berbasis ruangan yang lebih modular dengan switchgear tegangan tinggi, transformator, dan kompartemen tegangan rendah yang terpisah dalam satu wadah. Desain ini memprioritaskan kemudahan servis dan fleksibilitas, mengakomodasi transformator tipe terendam minyak dan tipe kering, dan diadopsi secara luas di kawasan industri, kompleks komersial, dan proyek infrastruktur kota di seluruh wilayah berstandar IEC.

Kedua desain ini memiliki keunggulan yang sama—uji coba awal di pabrik, pekerjaan sipil yang minimal, dan penerapan yang cepat—namun pilihannya pada akhirnya selaras dengan standar jaringan listrik setempat, area lokasi yang tersedia, dan preferensi pemeliharaan.Lugaomenawarkan kedua konfigurasi dengan penyesuaian penuh, memastikan integrasi yang lancar terlepas dari kebutuhan regional.

Bagaimana Lugao Memastikan Integritas Dielektrik dan Umur Panjang Termal?

Gardu induk tipe kotak harus tahan terhadap sambaran petir, tegangan lebih switching, dan tegangan termal akibat beban yang terus menerus. Gardu Induk Trafo Tipe Kotak Lugao direkayasa dengan fondasi dielektrik tinggi yang divalidasi melalui pengujian ketat: ketahanan frekuensi daya pada 42 kV selama satu menit dan ketahanan impuls petir pada 75 kV pada sisi tegangan tinggi. Ambang batas ini memenuhi atau melampaui persyaratan gardu induk tipe Amerika dan Eropa, melindungi belitan trafo internal dan komponen switchgear dari gangguan jaringan listrik.

Manajemen termal secara langsung mempengaruhi umur isolasi transformator. Suhu beban penuh kami meningkat—kira-kira 45,1 K pada belitan tegangan tinggi dan 52,9 K pada belitan tegangan rendah—secara konsisten tetap berada dalam batas yang ditentukan IEC dan IEEE. Desain penutupnya menggabungkan jalur ventilasi yang dioptimalkan dan permukaan pembuangan panas yang secara aktif menyalurkan panas dari komponen penting, mencegah titik panas lokal yang menurunkan insulasi kertas dan mempercepat penuaan oli. Ketahanan termal ini menghasilkan biaya siklus hidup yang lebih rendah dan pengurangan frekuensi pemeliharaan untuk investasi Power Transformer Anda.

Perlindungan Struktural dan Lingkungan Apa yang Terintegrasi?

Terkena cuaca, debu, dan dampak yang tidak disengaja, penutup gardu induk berfungsi sebagai pertahanan pertama terhadap degradasi lingkungan. Gardu induk Lugao mencapai peringkat perlindungan IP44, memberikan ketahanan efektif terhadap masuknya partikel padat dan percikan air, cocok untuk instalasi tipe Amerika di halaman terbuka dan konfigurasi tipe Eropa yang terintegrasi dengan bangunan. Dibangun dari baja tahan korosi dengan perawatan permukaan anti-korosi, housing ini tahan terhadap suhu lingkungan ekstrem, kelembapan tinggi, dan atmosfer pantai yang korosif, memastikan integritas struktural selama puluhan tahun digunakan.

Bagaimana Lugao Memvalidasi Kemampuan Menahan Arus Pendek?

Jaringan distribusi mau tidak mau mengalami arus gangguan. Kemampuan gardu induk untuk bertahan menghadapi kejadian ini tanpa deformasi internal atau kerusakan busbar tidak dapat ditawar. Gardu Induk Trafo Tipe Kotak Lugao diuji ketahanannya terhadap hubung singkat—peringkat contoh mencakup 20 kA RMS pada sisi tegangan tinggi—dengan inspeksi pasca-pengujian yang memastikan integritas sambungan busbar dan nol deformasi struktural. Ketangguhan mekanis yang tervalidasi ini meyakinkan teknisi proyek bahwa gardu induk kami menjaga stabilitas sistem dalam kondisi gangguan yang paling berat.

Konfigurasi Kapasitas, Tegangan, dan Pendinginan Apa yang Dapat Disuplai Lugao?

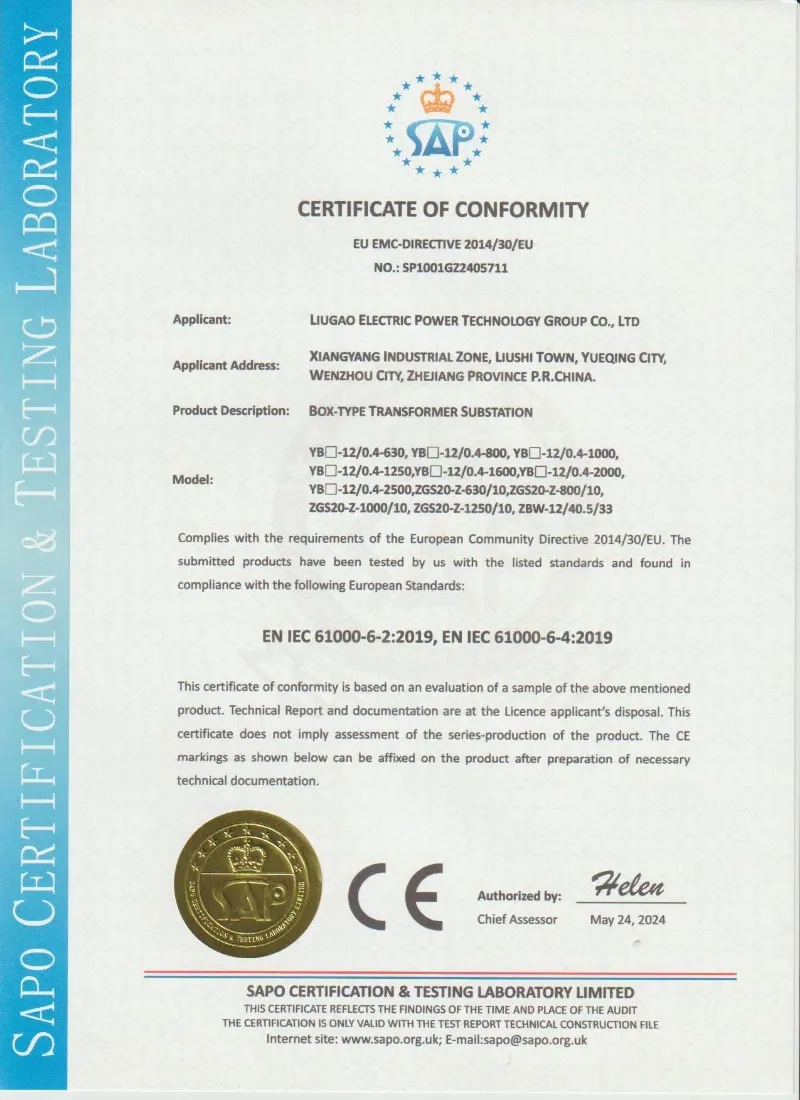

Bengkel produksi Lugao yang bersertifikat ISO9001 dan SGS, dilengkapi dengan jalur perakitan profesional dan ruang uji berdaya penuh, memproduksi Gardu Induk Transformator Tipe Kotak sesuai dengan standar internasional IEC, GB, CE, dan CCC, mendukung penerapan plug-and-play langsung tanpa modifikasi lokasi yang mahal.

Kelas Tegangan & Rentang Kapasitas

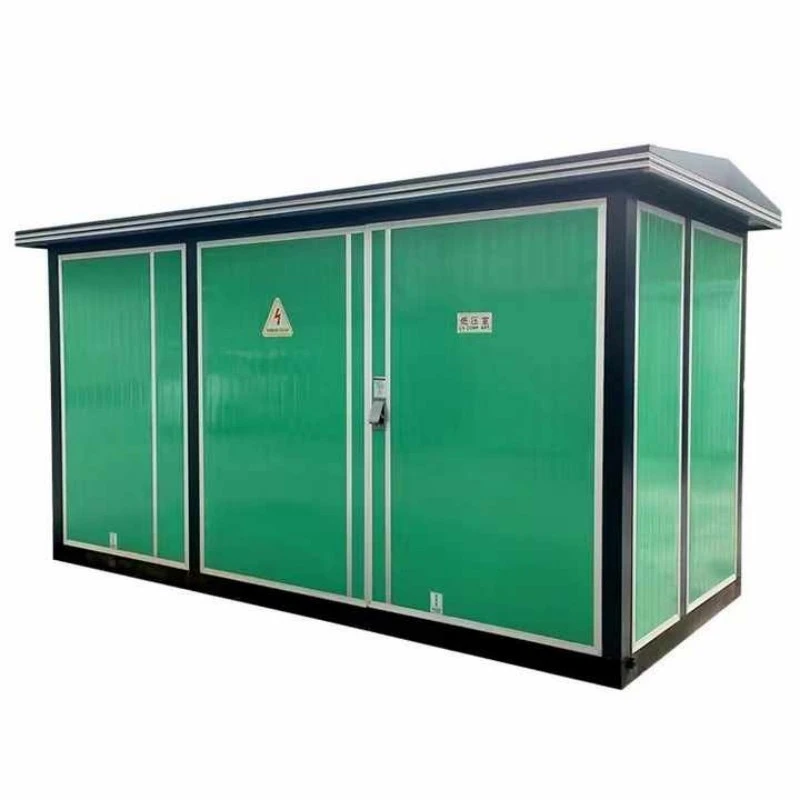

Gardu Induk Tipe Amerika & Eropa 30kV / 35kV:Dirancang untuk gardu distribusi utilitas, sistem pengumpul ladang angin, dan zona industri berat yang memerlukan transformasi tegangan menengah dengan ketahanan hubung singkat yang kuat dan tingkat pelepasan sebagian yang rendah.

Gardu Induk Cerdas/Kotak Ringkas 24kV (20kV):Dilengkapi dengan modul cerdas di sisi HV dan LV, memungkinkan kendali jarak jauh, penginderaan, pemberian sinyal, dan regulasi untuk aplikasi otomatisasi jaringan negara. Cocok untuk bangunan bertingkat perkotaan, rumah tinggal, dan infrastruktur kota.

Gardu Distribusi 11kV / 10kV:Ideal untuk kompleks komersial, komunitas perumahan, dan proyek elektrifikasi pedesaan. Dilengkapi desain tangki bergelombang atau opsi transformator tipe kering, menghilangkan persyaratan pemeliharaan konservator dan memastikan pengoperasian yang andal di lingkungan luar ruangan yang keras.

Opsi Transformator dan Switchgear

Lugao menawarkan konfigurasi internal yang fleksibel untuk menyesuaikan dengan kebutuhan proyek tertentu:

Tipe Transformator: Terendam minyak sepenuhnya tertutup rapatOpsi (S9, S11, S13, SH15) atau tipe kering (SCB10, SCB11, SCBH15), mengakomodasi preferensi keselamatan kebakaran dan lingkungan.

Switchgear Tegangan Tinggi:Kabinet XGN15, HXGN17, atau KYN28A dengan konfigurasi sakelar beban atau pemutus sirkuit vakum, mendukung jaringan cincin, terminal, atau mode catu daya ganda.

Distribusi Tegangan Rendah:GGD, GCS, atauswitchgear MNSdengan fungsi kompensasi masuk, keluar, dan reaktif, struktur pendukung tipe panel atau kabinet.

Bagaimana Memilih Gardu Induk Tipe Kotak yang Ideal untuk Lokasi Perkotaan dengan Ruang Terbatas?

Untuk gardu induk tradisional dengan luas lantai yang melimpah, instalasi tipe bangunan konvensional masih layak dilakukan. Namun, gardu induk bawah tanah perkotaan, instalasi GIS yang ringkas, dan kawasan komersial yang padat memerlukan solusi yang mengoptimalkan ruang. Lugao menawarkan pengoptimalan tapak yang disesuaikan, mengurangi kebutuhan luas permukaan tanah secara keseluruhan dengan memanfaatkan switchgear berdensitas tinggi dan desain transformator terintegrasi. Gardu induk tipe Amerika, dengan volumenya yang ringkas, sangat cocok untuk distribusi komunitas perumahan di mana biaya lahan tidak terjangkau. Unit tipe Eropa, meskipun lebih besar, menawarkan akses layanan yang unggul untuk aplikasi industri di mana frekuensi pemeliharaan lebih tinggi.

Perhatikan Lini Produksi KamiVideo

Rasakan langsung keunggulan manufaktur Gardu Induk Trafo Tipe Kotak Lugao:
