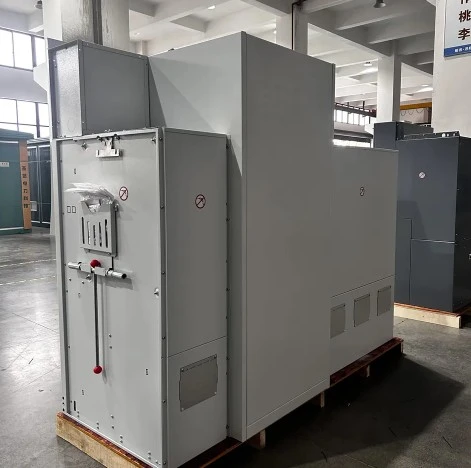

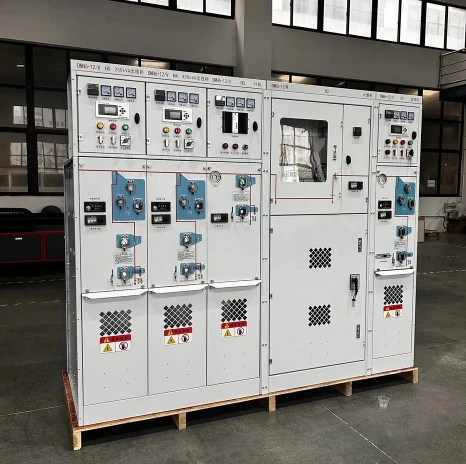

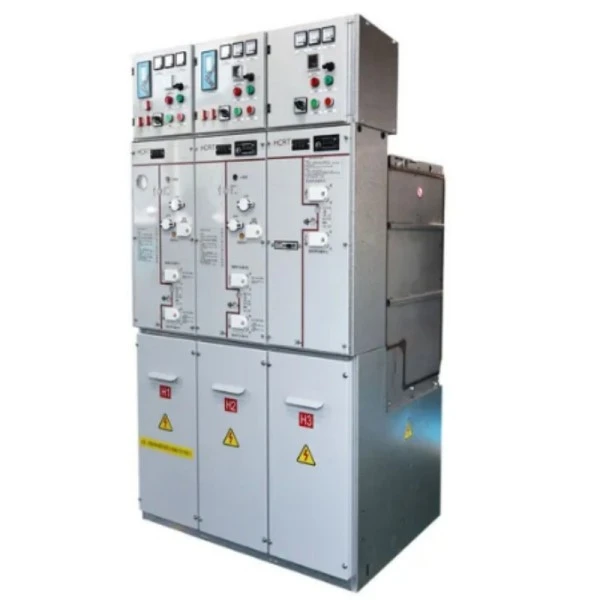

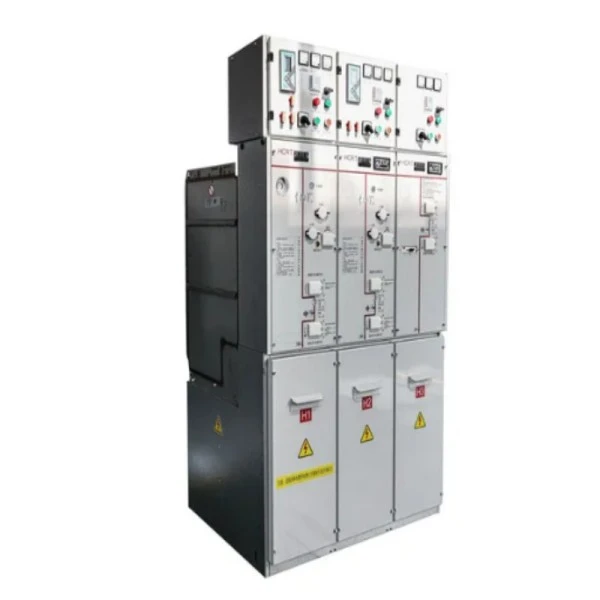

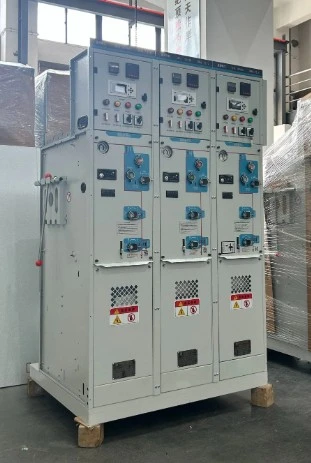

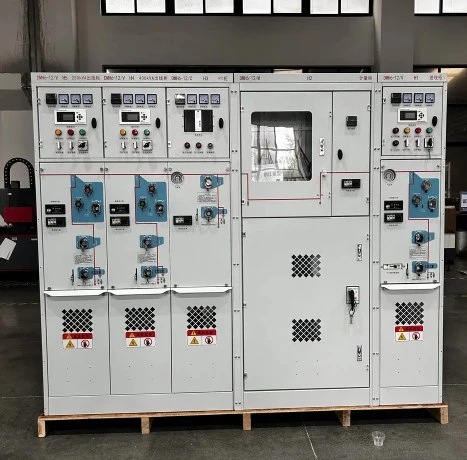

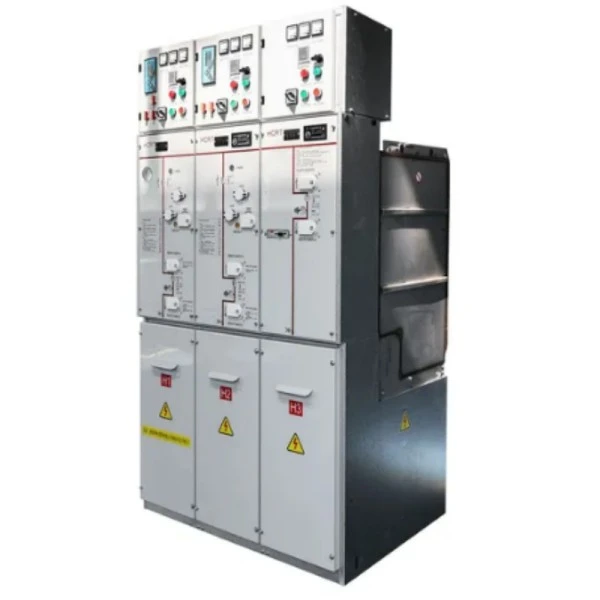

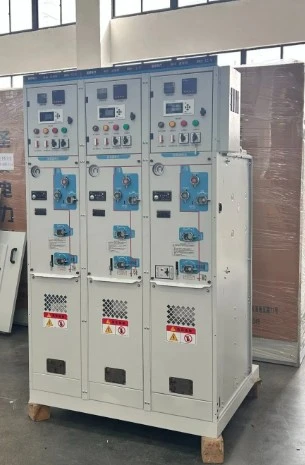

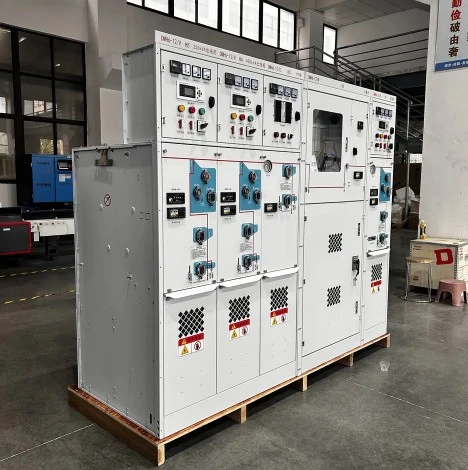

Switchgear Tersegel Sf6 Tegangan Menengah 35kv

Switchgear bersegel SF6 tegangan menengah 35kV adalah perangkat listrik tertutup logam rakitan pabrik yang menggunakan gas sulfur heksafluorida (SF6) sebagai media isolasi dan pemadam busur. Tidak seperti switchgear tipe terbuka konvensional, semua bagian aktif---termasuk pemutus sirkuit, pemisah, dan sakelar pembumian---tertutup rapat di dalam tangki baja tahan karat yang diisi dengan gas SF6 pada tekanan terkontrol.

Apa yang bisa dilakukannya?

Terutama, switchgear bersegel SF6 tegangan menengah 35kV ini bertanggung jawab untuk menerima, mendistribusikan, dan mengendalikan energi listrik di jaringan listrik 35kV. Ini melindungi transformator, motor, dan pengumpan dari beban berlebih, korsleting, dan tegangan lebih transien. Ketika terjadi kesalahan, pemutus sirkuit SF6 akan memadamkan busur dalam hitungan milidetik, memastikan kerusakan minimal pada peralatan hilir. Selain itu, teknologi ini memungkinkan pengoperasian peralihan jarak jauh dan pemantauan status secara real-time, menjadikannya komponen inti dari jaringan pintar modern. Intinya, ini menggantikan switchgear berinsulasi udara (AIS) berukuran besar dalam aplikasi di mana ruang terbatas atau kondisi lingkungan sangat buruk.

Keunggulan Produk

Saat mengevaluasi switchgear bersegel SF6 tegangan menengah 35kV, solusi Lugao Power menonjol melalui lima keunggulan utama:

1. Keandalan Sangat Tinggi: Karena gas SF6 memberikan kekuatan dielektrik yang unggul (kira-kira 3 kali lipat dari udara), komponen internal kebal terhadap debu, kelembapan, kabut garam, dan polusi. Hal ini menghasilkan tingkat kegagalan yang sangat rendah—kurang dari 0,1% selama sepuluh tahun beroperasi.

2. Jejak Kompak: Desain yang disegel secara drastis mengurangi jarak bebas fase-ke-fase dan fase-ke-tanah. Unit utama ring Lugao 35kV SF6 pada umumnya hanya menempati 1,2m² per feeder, dibandingkan dengan 3,5m² untuk AIS. Hal ini memungkinkan utilitas dan pabrik industri untuk melakukan retrofit atau memperluas tapak bangunan yang ada.

3. Pengoperasian Bebas Perawatan: Karena semua komponen bergerak beroperasi di lingkungan SF6 yang kering dan tersegel, tidak perlu pembersihan rutin, penyesuaian kontak, atau pengujian ketahanan isolasi. Satu-satunya pemeriksaan yang disarankan adalah pembacaan pengukur tekanan gas setiap enam bulan sekali. Dengan masa pakai 20 tahun, hal ini menghemat biaya operasional hingga 70%.

4. Peningkatan Keamanan bagi Personil: Tangki yang dilapisi logam dan dilas memiliki kemampuan penahan gangguan busur internal (IAC) hingga 50kA/1 detik. Bahkan jika terjadi gangguan internal, katup pelepas tekanan mengarahkan gas panas ke saluran pembuangan yang aman—tidak pernah ke arah operator. Semua interlock mematuhi IEC 62271-200.

5. Performa Segala Cuaca: Dari -40°C di gardu induk dataran tinggi hingga +55°C di pembangkit listrik tenaga surya gurun, switchgear bersegel SF6 tegangan menengah 35kV ini beroperasi tanpa penurunan daya. Tidak diperlukan pemanas atau AC di dalam enklosur.

Fitur Produk

● Switchgear bersegel SF6 tegangan menengah 35kV Lugao Power menggabungkan fitur teknis spesifik berikut:

1. Tangki Baja Tahan Karat Dilas: tebal 3mm, kelas 316L, uji kebocoran helium hingga kurang dari 0,1% per tahun. Tidak ada gasket atau cincin-O yang terkena atmosfer.

2. Sakelar Tiga Posisi: Sakelar pemutus beban, pemisah, dan sakelar pembumian terintegrasi dalam satu mekanisme. Interlock mekanis mencegah operasi urutan yang salah.

3. Pengukur Tekanan SF6 (Kompensasi Suhu): Memberikan pembacaan tekanan yang sebenarnya terlepas dari suhu sekitar. Zona hijau = 0,12–0,14 MPa (mutlak). Kontak alarm tekanan rendah tersedia untuk pemantauan jarak jauh.

4. Opsi Pemutus Sirkuit Vakum: Untuk perlindungan pengumpan, pemutus vakum internal dengan insulasi eksternal SF6 menggabungkan kapasitas pemutusan vakum yang tinggi dengan kekuatan insulasi SF6. Nilai arus pemutusan hubung singkat: 31,5kA.

5. Kompartemen Kabel: Penutup depan yang besar dan dapat dilepas memungkinkan akses mudah untuk pemasangan lug kabel. Cocok untuk kabel tembaga atau aluminium inti tunggal hingga 500mm².

6. Aktuator Magnetik atau Pegas: Tersedia sebagai aktuator magnetik (untuk 100.000 operasi mekanis) atau mekanisme pegas energi tersimpan (untuk proyek yang sensitif terhadap biaya).

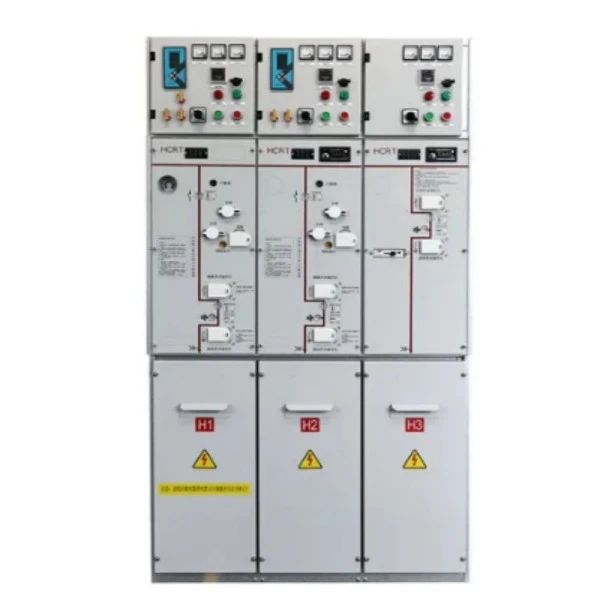

7. Bus Mimik Panel Depan: Diagram satu garis yang jelas dan terukir dengan indikator LED untuk posisi sakelar, status pembumian, dan tekanan SF6.

8. Kontak Tambahan: 6NO + 6NC, diberi nilai 220V DC, digerakkan langsung dari poros utama (tidak ada Cams yang tergelincir).

Aplikasi Produk

Fleksibilitas switchgear bersegel SF6 tegangan menengah 35kV membuatnya cocok untuk aplikasi berikut:

1. Ladang Angin: Digunakan di setiap dasar menara turbin atau di cincin pengumpul anjungan lepas pantai. Tahan getaran, semprotan garam, dan ruang terbatas.

2. Pembangkit Listrik Tenaga Surya PV: Dipasang pada keluaran kotak penggabung dan sisi primer trafo step-up. Desain tertutup mencegah masuknya debu di lingkungan gurun.

3. Gardu Induk Industri: Pabrik baja, pabrik semen, dan fasilitas petrokimia dimana produksi berkelanjutan memerlukan waktu kerja yang tinggi. Switchgear SF6 memberi daya pada motor besar (3MW–10MW) dan tungku busur.

4. Pusat Data: Menyediakan pasokan masuk 35kV yang andal ke generator cadangan dan sistem UPS. Ukurannya yang ringkas memberikan lebih banyak ruang untuk rak IT.

5. Gardu Traksi Kereta Api: Untuk perkeretaapian berlistrik pada sistem 27.5kV atau 35kV. Itusaklar SF6menangani peralihan yang sering (hingga 5.000 operasi/tahun) tanpa keausan kontak.

6. Gardu Induk Bawah Tanah: Di pusat kota atau kompleks komersial dimana harga tanah sangat mahal. Switchgear dapat ditumpuk dalam dua tingkatan di dalam brankas setinggi 2,5 m.

7. Distribusi Sekunder Utilitas: Sebagai unit utama cincin (RMU) untuk memberi makan blok perumahan atau kawasan industri kecil dari loop 35kV.

Standar yang Kami Patuhi

Switchgear Tersegel SF6 Tegangan Menengah 35kV dari Lugao Power dirancang dan diproduksi sesuai dengan standar internasional dan industri untuk memastikan keselamatan, keandalan, dan masa pakai yang lama.

Detail Produksi

Setiap unit switchgear bersegel SF6 tegangan menengah 35kV Lugao Power menjalani langkah-langkah produksi yang ketat:

● Pembuatan Tangki: Pelat baja tahan karat 316L yang dipotong laser dilas dengan robot dalam jig. Semua lasan diperiksa dengan penetran pewarna dan sinar-X untuk mencari lubang kecil. Setiap tangki kemudian diuji tekanannya pada 0,3 MPa (2*tekanan operasi) selama 24 jam.

● Perawatan Permukaan: Bagian luar difosfat dan dilapisi dengan bubuk poliester epoksi RAL 7035 (ketebalan minimum 80μm). Ketahanan terhadap semprotan garam: 1.000 jam.

● Pemrosesan Gas SF6: Setelah perakitan semua komponen internal (bushing, kontak, aktuator), tangki dikosongkan hingga < 10 Pa. Kemudian gas SF6 dengan kemurnian >99,97% diisi hingga absolut 0,12 MPa. Titik embun diverifikasi pada < -50°C.

● Uji Ketahanan Mekanis: Setiap mekanisme pengoperasian diputar 500 kali (buka/tutup/pembumian) di meja uji sebelum perakitan akhir.

● Uji Tegangan Tinggi: frekuensi daya 70kV/1 menit menahan tegangan (kering) dan uji impuls petir 110kV/1,2/50μs.

● Pengukuran Pelepasan Sebagian: Kurang dari 5pC pada tegangan pengenal 1,1× (38,5kV). Diukur dengan detektor PD pita lebar.

● Deteksi Kebocoran: Alat pelacak (detektor halogen) memindai setiap lapisan las dan flensa bushing. Tingkat kebocoran dijamin <0,1% per tahun.

● Ketertelusuran: Setiap switchgear menerima kode QR unik. Kode QR tertaut ke laporan pengujian pabrik termasuk kurva pengujian tekanan, level PD, dan tanggal pengisian gas.

Switchgear Tersegel SF6 vs Switchgear Berinsulasi Udara (AIS)

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Seberapa sering switchgear bersegel SF6 tegangan menengah 35kV perlu diisi ulang?

A: Dalam kondisi normal, tingkat kebocoran di bawah 0,1% per tahun. Pada pengisian awal sebesar 0,12 MPa, diperlukan waktu lebih dari 20 tahun untuk mencapai ambang batas alarm (0,10 MPa). Kami merekomendasikan memeriksa pengukur tekanan setiap 6 bulan. Biasanya tidak diperlukan isi ulang dalam masa garansi satu tahun kecuali jika terjadi kegagalan segel.

Q2: Apakah gas SF6 berbahaya bagi lingkungan? Dan apakah Lugao menawarkan alternatif?

J: SF6 memiliki potensi pemanasan global yang tinggi (GWP = 23,500). Namun, switchgear bersegel SF6 tegangan menengah 35kV milik Lugao menggunakan kurang dari 2kg per unit, dan desain tangki tersegel kami hampir menghilangkan emisi. Untuk proyek yang memerlukan gas ramah lingkungan, kami menawarkan pengisian opsional “Gas Hijau” (C5-FK) dengan GWP 99% lebih rendah, meskipun dengan tingkat isolasi yang sedikit lebih rendah.

Q3: Bisakah iniswitchgeardigunakan di luar ruangan tanpa penutup tambahan?

J: Ya, switchgear tersegel SF6 tegangan menengah 35kV itu sendiri memiliki peringkat IP67 untuk tangki tersegel dan IP4X untuk kompartemen tegangan rendah. Namun, untuk pemasangan langsung di luar ruangan, kami menyarankan untuk memesan opsi “tudung tahan cuaca” (menambahkan peringkat IP54 ke seluruh bilik). Jika tidak, pasanglah di dalam kios dasar atau gedung gardu induk.

Q4: Apakah garansi satu tahun mencakup gas SF6 itu sendiri?

J: Ya, jika kebocoran dipastikan (menggunakan gelembung sabun atau uji detektor) selama masa garansi, Lugao akan menyediakan tabung gas pengganti dan menutup kembali fitting tanpa biaya. Namun, jika kebocoran diakibatkan oleh kerusakan fisik (misalnya forklift yang menabrak tangki), perbaikannya dapat ditagih.

Q5: Dapatkah saya melakukan retrofit antarmuka SCADA jarak jauh ke switchgear ini?

J: Semua unit dilengkapi dengan kontak bantu standar 6NO+6NC yang siap dihubungkan ke RTU atau PLC. Untuk pemantauan tingkat lanjut, kami menawarkan modul plug-in opsional dengan output Modbus RTU (RS485) atau IEC 61850 (Ethernet), yang menyediakan tekanan SF6, posisi sakelar, dan data penghitung pengoperasian secara real-time.
