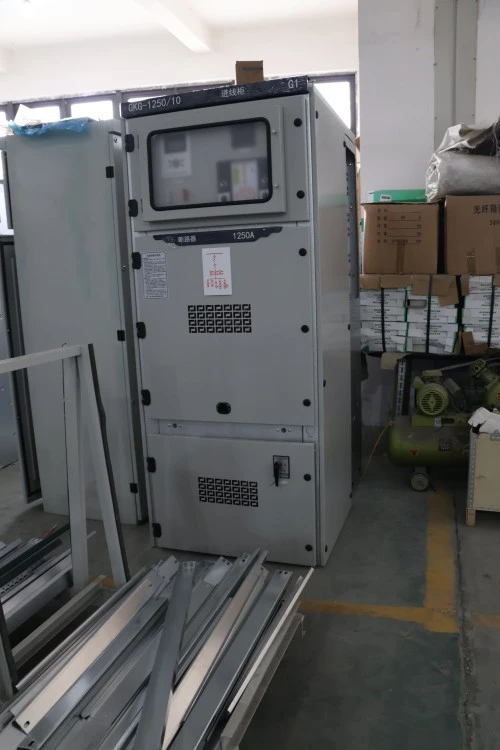

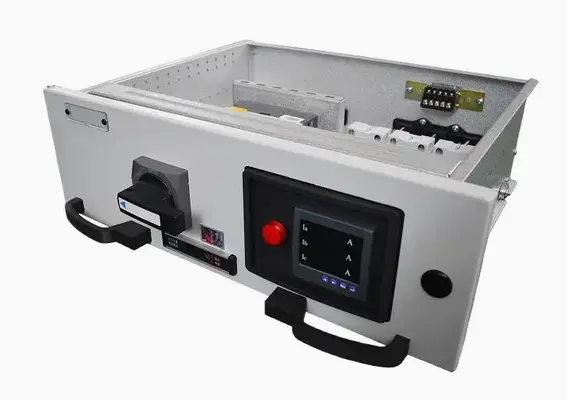

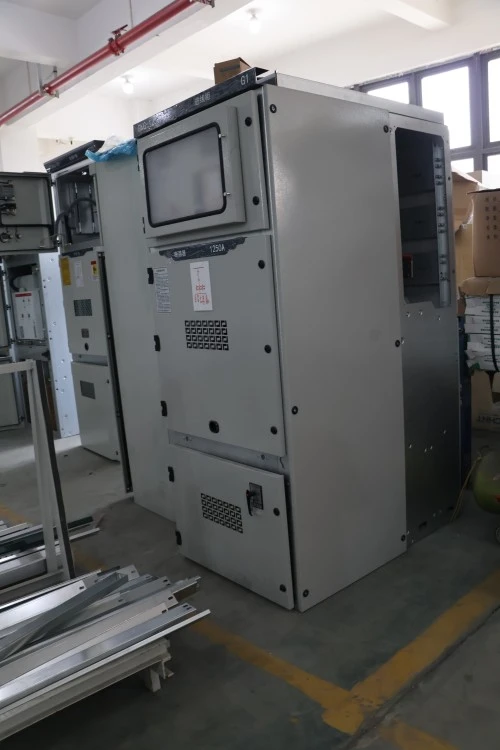

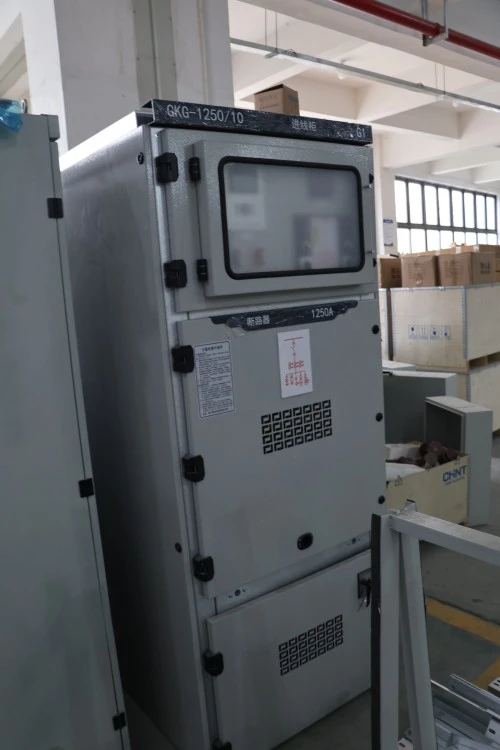

Kabinet Kontrol Saklar Switchgear yang Dapat Ditarik

Kabinet Kontrol Sakelar Switchgear yang Dapat Ditarik adalah aSedangunit switchgear tertutup logam bertegangandi mana komponen utama seperti pemutus sirkuit dapat ditarik secara fisik dari rumah utama untuk pemeriksaan, pemeliharaan, atau penggantian. Berbeda dengan fixed-switchgear, unit ini memungkinkan operator mengisolasi dan melepas pemutus tanpa mematikan energi seluruh sistem busbar. Ini banyak digunakan untuk mengontrol, melindungi, dan mengisolasi peralatan listrik di pabrik industri, gardu induk, dan bangunan komersial. Sederhananya, sistem ini mengatur aliran daya sekaligus memastikan keselamatan operator dan kelangsungan sistem.

Parameter Produk (Spesifikasi)

Sertifikasi dan Penjaminan Mutu

Lugao memproduksi switchgear tegangan menengah yang dapat ditarik sesuai dengan persyaratan teknis proyek dan standar yang berlaku seperti IEC 62271-200. Sebelum pengiriman, laporan pengujian rutin dan foto inspeksi dapat diberikan sesuai dengan perjanjian teknis yang telah dikonfirmasi.

• Desain dan pengujian berbasis IEC 62271-200
• Uji ketahanan frekuensi daya
• Tes operasi mekanis
• Uji fungsi interlock
• Inspeksi kabel sekunder
• Uji pelepasan sebagian jika memungkinkan
• Laporan pengujian pabrik sebelum pengiriman

Fitur Produk dan Aplikasi

Q1: Apa yang membuatSwitchgear yang Dapat DitarikSwitch Control Cabinet lebih aman dibandingkan tipe tetap?

J: Desain yang dapat ditarik secara fisik mengisolasi pemutus dari busbar aktif ketika ditarik keluar. Hal ini menciptakan celah pemutusan yang terlihat, sehingga menghilangkan risiko arc flash yang tidak disengaja selama pemeliharaan. Lugao menambahkan mekanisme rana yang secara otomatis menutup kontak tetap ketika modul ditarik, sehingga semakin meningkatkan keselamatan.

Q2: Aplikasi apa yang paling sesuai dengan kabinet ini?

J: Ideal untuk:

● Pembangkit listrik (distribusi listrik tambahan)

● Pusat data (membutuhkan keandalan tinggi dan penggantian pemutus yang cepat)

● Fasilitas minyak & gas (isolasi aman di area berbahaya dengan opsi IP54)

● Sistem metro dan kereta api (seringnya pengoperasian pemutus di bawah beban)

● Pertambangan & pabrik baja (diperlukan ketahanan terhadap arus pendek yang tinggi)

Q3: Bisakah ini diintegrasikan dengan pemantauan cerdas?

J: Ya.Lugaomenawarkan sensor opsional dan modul komunikasi (Modbus, IEC 61850) untuk pemantauan posisi jarak jauh setiap modul yang dapat ditarik.

Detail Produksi & Keunggulan Kompetitif

Detail Produksi:

Setiap Kabinet Kontrol Sakelar Switchgear yang Dapat Ditarik Lugao diproduksi menggunakan baja tahan karat yang dipotong laser atau lembaran galvanis dengan lapisan bubuk (ketebalan minimum 80μm). Rel yang dapat ditarik dilapisi krom untuk gerakan halus dan mampu melakukan 10.000 siklus penyisipan/penarikan. Kontak tetap berlapis perak (ketebalan minimal 10μm) untuk meminimalkan resistensi kontak. Semua kabel kontrol sekunder menggunakan kabel berinsulasi polietilen ikatan silang yang tahan api. Setiap unit menjalani uji burn-in selama 48 jam dan pengukuran pelepasan sebagian (<5pC pada 1,1Ur).

Keunggulan Kompetitif vs. Produk Serupa:

Pengemasan, Pengiriman & Layanan Purna Jual

Kemasan:

Setiap modul yang dapat ditarik dikirimkan secara terpisah dalam bantalan busa antistatis, kemudian dimasukkan ke dalam peti kayu dengan indikator kelembapan. Kabinet utama dibungkus dalam tiga lapisan: film anti karat VCI → bungkus gelembung → kotak ekspor kayu lapis dengan pengikat baja. Semua perlengkapan dan peralatan dikantongi dan dipasang di dalam pintu.

Pengiriman:

Melalui laut (standar): kontainer 20GP atau 40HQ. Transportasi udara atau kereta api dapat diatur untuk proyek-proyek mendesak berdasarkan permintaan. Istilah pengiriman: FOB Ningbo atau CIF ke pelabuhan utama.

Layanan Purna Jual:

● Masa garansi: 12 bulan sejak commissioning atau 18 bulan sejak pengiriman, mana saja yang lebih dulu.

● Dukungan teknis jarak jauh (video, gambar) – respons dalam 2 jam.

Informasi yang Dibutuhkan untuk Kutipan

Untuk memberikan kutipan yang akurat untukKabinet Switchgear Tegangan Menengah yang Dapat Ditarik, silakan kirimkan informasi berikut kepada kami:

• Nilai tegangan dan frekuensi
• Diagram garis tunggal
• Nilai arus setiap pengumpan
• Persyaratan arus hubung singkat
• Jumlah panel masuk dan keluar
• Persyaratan merek dan model relai proteksi
• Persyaratan pengukuran dan komunikasi
• Persyaratan klasifikasi busur internal
• Arah masuk kabel
• Jumlah dan pelabuhan tujuan
• Persyaratan standar atau utilitas lokal yang berlaku

FAQ – Pertanyaan & Jawaban Pelanggan

Q1: Dapatkah Kabinet Kontrol Sakelar Switchgear yang Dapat Ditarik dipasang ke gardu induk lama dengan ruang terbatas?

J: Ya. Desainnya yang modular dan ringkas (lebar tipikal 650mm untuk 12kV) memungkinkan penggantian switchgear tetap lama tanpa pekerjaan sipil. Kami menyediakan verifikasi tata letak gratis berdasarkan permintaan.

Q2: Apa yang terjadi jika interlock mekanis gagal saat pemutus berada pada posisi tersambung?

J: Lemari Lugao dilengkapi pelepasan manual darurat yang dapat diakses melalui penutup tertutup. Ini adalah desain yang aman dari kegagalan – pemutus masih dapat ditarik menggunakan alat yang disediakan. Namun, kami menyarankan hanya personel terlatih yang melakukan hal ini.

Q3: Apakah harga sudah termasuk semua modul yang dapat ditarik dan batangan tembaga primer?

A: Kutipan standar mencakup modul pemutus sirkuit utama dan semua batang tembaga internal (dimesin dan dilapisi sepenuhnya). Modul opsional seperti truk PT atau unit meteran dikutip secara terpisah.

Q4: Bagaimana cara memverifikasi bahwa kabinet memenuhi IEC 62271-200?

J: Setiap unit dikirimkan dengan sertifikat pengujian pabrik termasuk pelepasan sebagian, ketahanan frekuensi daya, dan laporan pengujian stabilitas dinamis. Inspeksi pihak ketiga (misalnya, SGS, BV) diterima di fasilitas kami.
