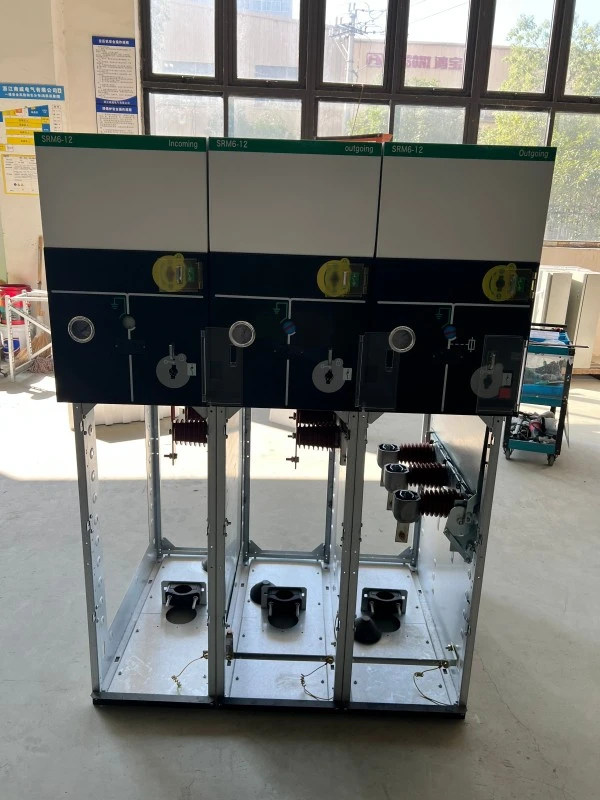

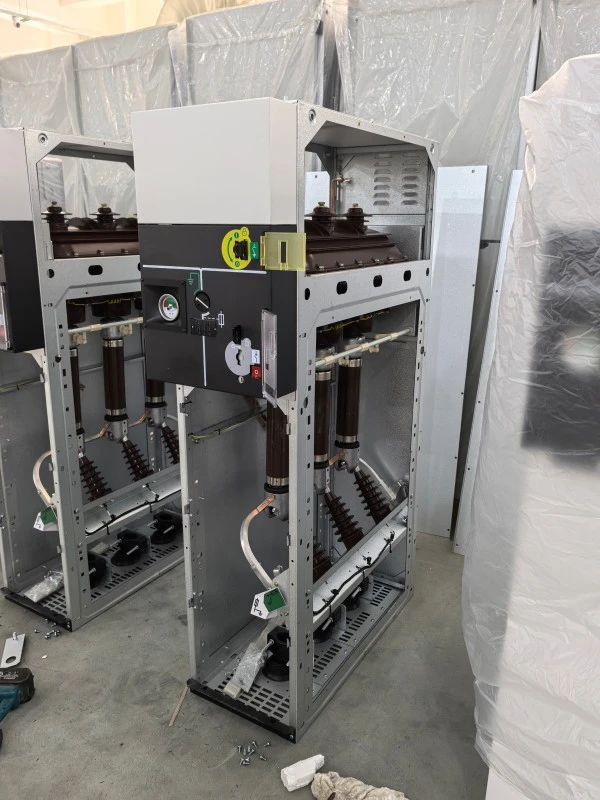

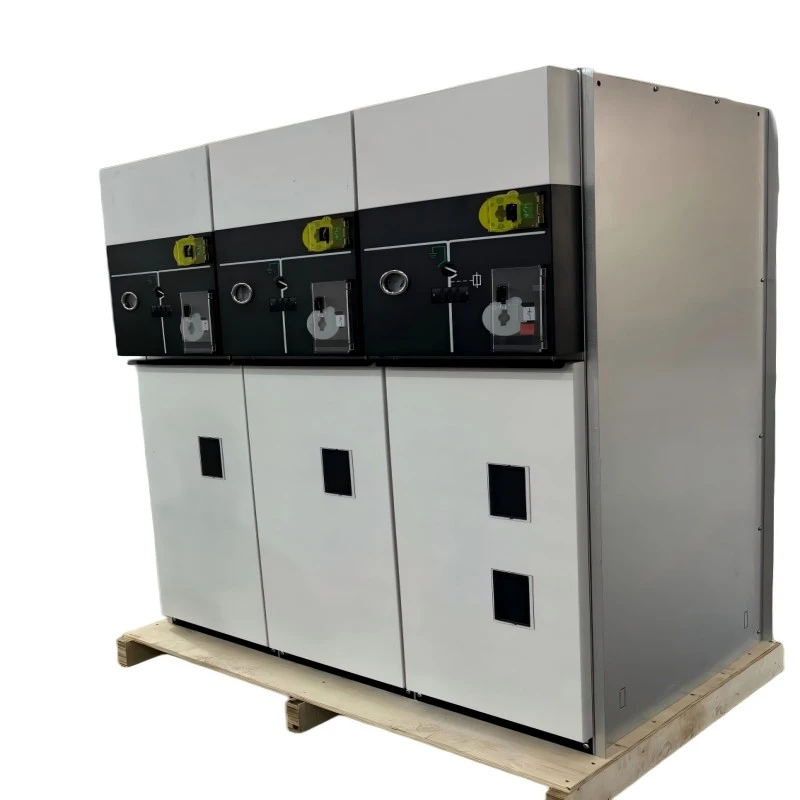

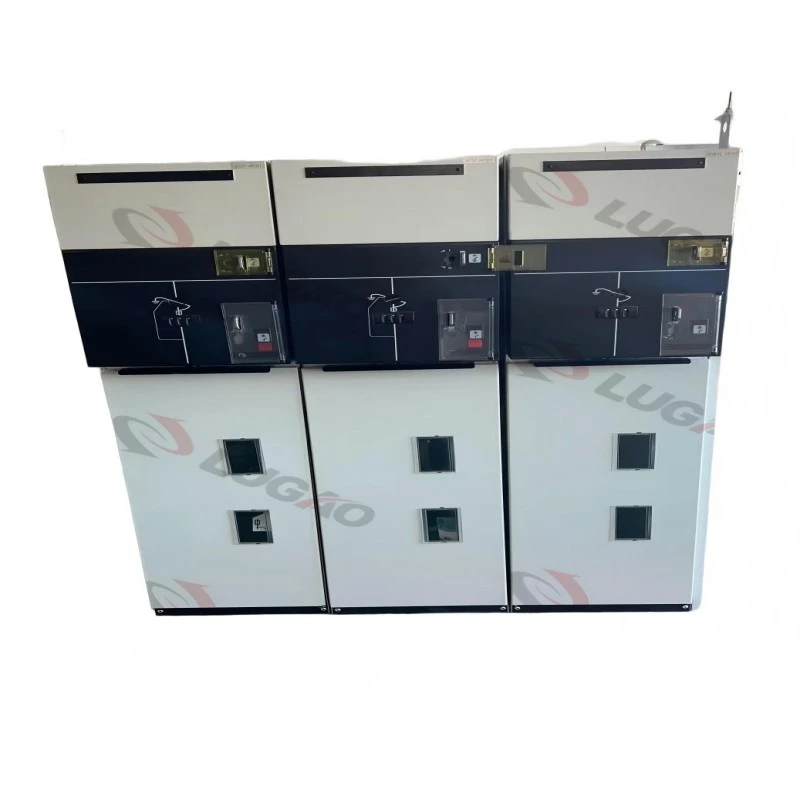

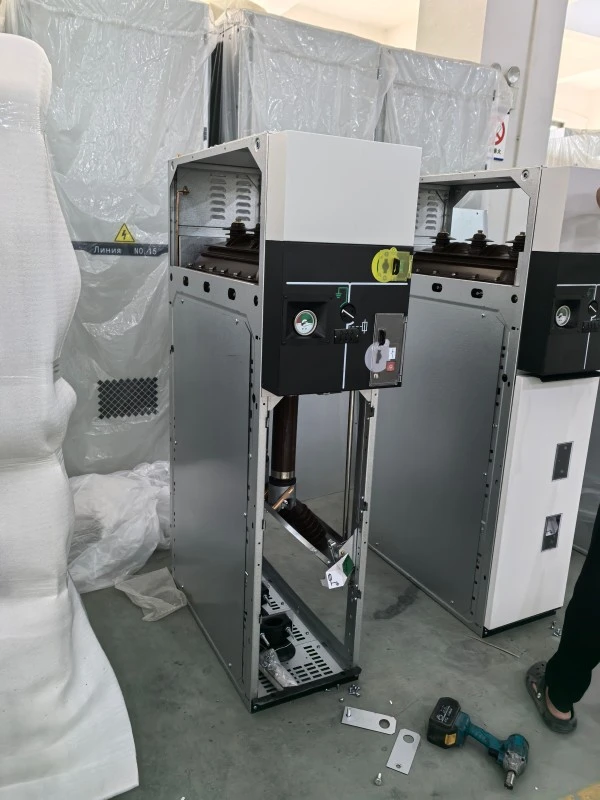

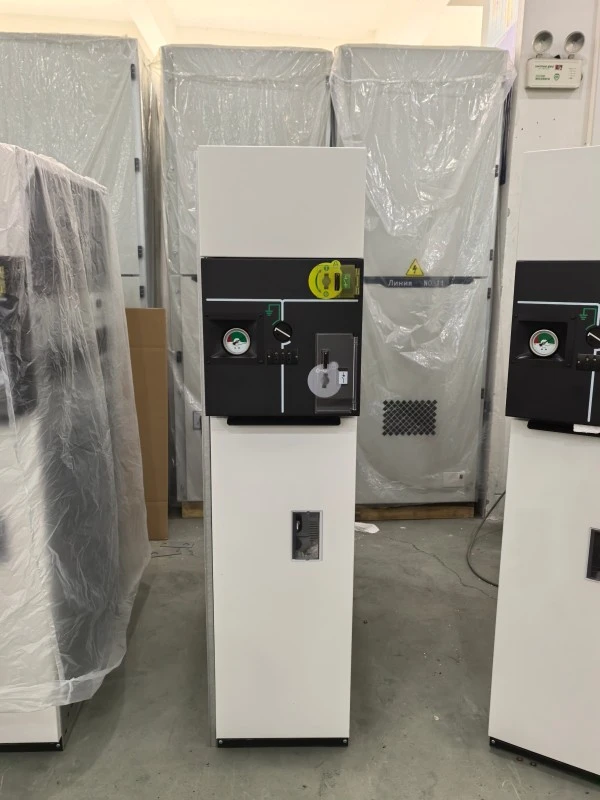

RMU tertutup logam Sistem Interlock Gas Rendah

RMU tertutup logam Sistem Interlock Gas Rendah (Unit Utama Cincin) adalah switchgear rakitan pabrik yang telah teruji tipenya dan dirancang untuk jaringan distribusi tegangan menengah (hingga 24kV). Ini menggabungkan teknologi gas berinsulasi SF6 atau bebas SF6 dengan sistem interlock tekanan gas rendah mekanis dan elektrik.

Kegunaannya:

RMU dengan aman menghubungkan, mengisolasi, dan melindungi transformator dan sirkuit kabel di jaringan cincin. “Sistem Interlock Gas Rendah” secara otomatis mencegah pengoperasian (penutupan atau pembumian) ketika tekanan gas internal turun di bawah ambang batas aman – menghilangkan risiko busur api internal karena kekuatan dielektrik yang tidak mencukupi. Konstruksi berlapis logam memberikan perlindungan fisik dan pelindung elektromagnetik yang kuat.

Fungsi utama:

● Pembuatan/pemutusan beban

● Pengoperasian saklar bumi dengan interlock

● Perlindungan arus gangguan (dengan sekring atau relai)

● Alarm tekanan gas rendah dan lockout

● Isolasi terlihat di bawah penutup logam

Setiap RMU yang dilapisi logam Sistem Interlock Gas Rendah dari Lugao Power mematuhi standar IEC 62271-200 dan GB/T 3906, memastikan integrasi yang mulus ke dalam jaringan pintar.

Parameter Produk (Spesifikasi)

Fitur Produk Dan Aplikasi

Fitur Inti (dengan Bagian Tanya Jawab)

Fitur 1: Mekanisme Saling Bertautan Tekanan Gas Rendah

Mencegah penutupan atau pembumian ketika kepadatan gas tidak mencukupi.

Kunci mekanis + umpan balik kontak tambahan ke RTU.

Fitur 2: Tangki Tertutup Logam, Tersegel Sepenuhnya

Tangki stainless steel dengan pengelasan laser.

Tidak ada bagian aktif eksternal yang terbuka.

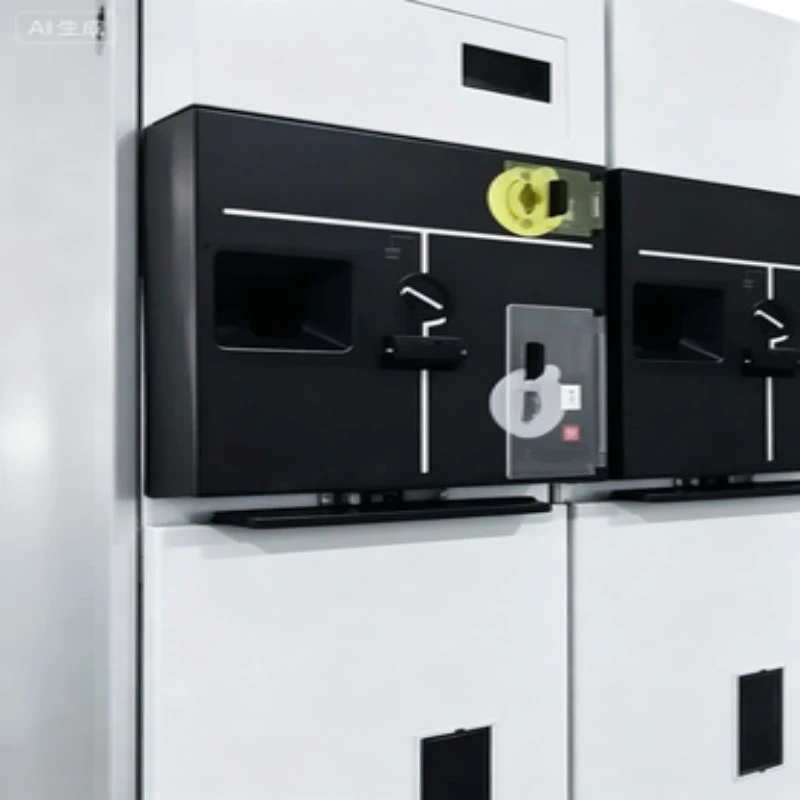

Fitur 3: Interlock Mekanik/Listrik Terintegrasi

●Sakelar beban – saklar pembumian – rantai interlock penutup depan.

Ketentuan gembok dan gembok.

Fitur 4: Desain Kompak & Modular

Lebar serendah 375mm per unit.

Dapat diperluas di kedua sisi.

Fitur 5: Sistem Gas Ramah Perawatan

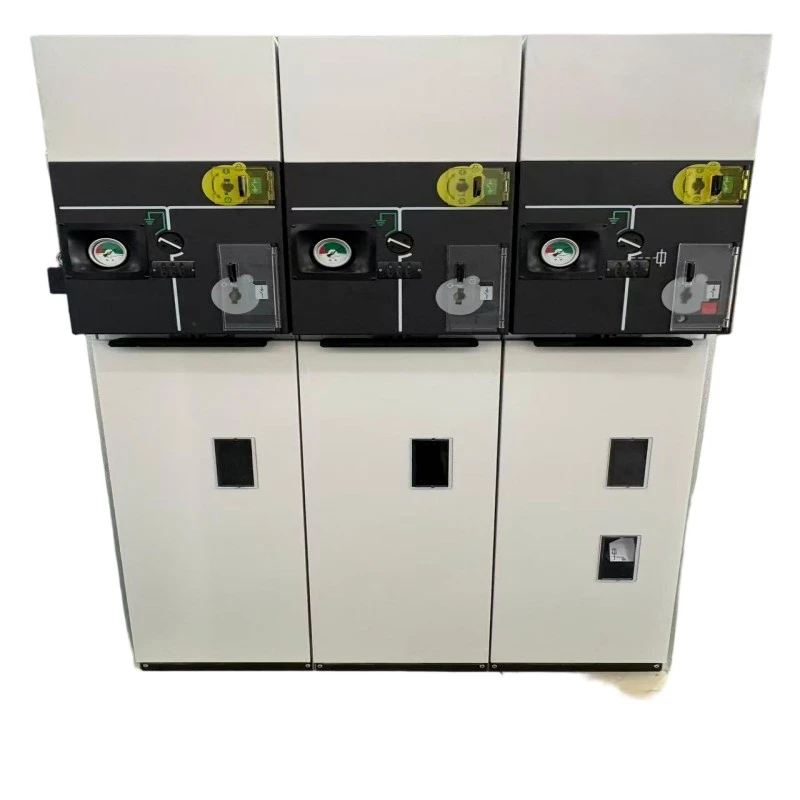

Katup yang dapat menutup sendiri; pengukur tekanan gas dengan zona tekanan rendah ditandai dengan warna merah.

Aplikasi

1. Jaringan distribusi sekunder (kompleks perumahan & komersial)

2. Stasiun pengumpulan tenaga angin/surya (kemampuan beradaptasi lingkungan)

3. Ruang switchgear hub pengisian daya EV

4. Pengumpan cadangan pusat data

5. Jaringan lingkar pabrik industri

Tanya Jawab --- Fitur Produk Menyelami Lebih Dalam

Q1: Apakah interlock gas rendah mempengaruhi kecepatan operasi normal?

A: Tidak. Di bawah tekanan normal, interlocknya transparan. Hanya ketika gas bocor (misalnya karena penuaan segel) barulah kunci dapat diaktifkan---biasanya setelah 10+ tahun. Ini tidak menambah penundaan selama peralihan rutin.

Q2: Berapa interval pengisian ulang gas pada umumnya?

A: Untuk versi SF6, >20 tahun dalam kondisi normal. Interlock gas rendah akan memicu alarm jauh sebelum tingkat kritis, sehingga memungkinkan pemeliharaan terencana.

Q3: Apakah RMU yang tertutup logam Sistem Interlock Gas Rendah cocok untuk otomatisasi jaringan pintar?

J: Tentu saja. Setiap unit menyediakan kontak tambahan untuk alarm gas rendah, status penguncian, dan posisi sakelar---kompatibel dengan IEC 61850 melalui RTU.

Detail Produksi

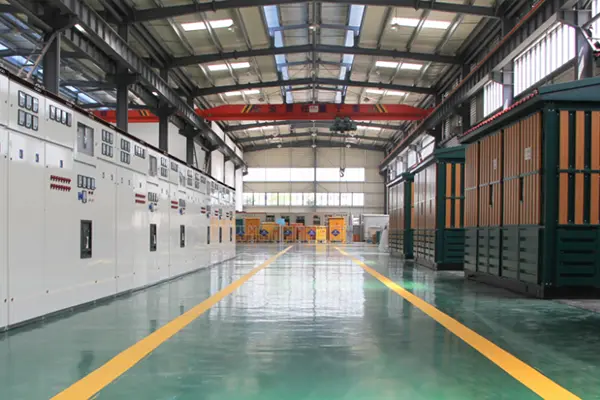

Proses Manufaktur

●Lugao Power Co., Ltd. memproduksi setiap logam Sistem Interlock Gas Rendah yang tertutupRMUdi ruang bersih Kelas 100.000 untuk pengisian gas. Langkah-langkah produksi utama:

1. Pemotongan laser tangki & pengelasan robotik---uji kebocoran helium (<1×10⁻⁶ mbar·L/s).

2. Pengeringan & degassing vakum --- kadar air ≤10ppm.

3. Perakitan interlock mekanis --- uji ketahanan 5000 siklus.

4. Kalibrasi interlock gas rendah --- menggunakan sakelar tekanan presisi dan mekanisme cam.

5. Uji kelistrikan akhir --- ketahanan frekuensi daya (42kV/1 menit untuk unit 12kV).

6. Nomor seri unik---dapat dilacak ke sertifikat bahan mentah.

Kontrol Kualitas

Setiap RMU menjalani uji penerimaan pabrik (FAT) 100% per IEC.

●fungsi interlock gas terverifikasi pada tiga titik tekanan: normal, alarm, lockout.

Pengukuran debit parsial <5pC pada 1.2Ur.

Sertifikasi & Jaminan Kualitas

Mengapa Memilih Lugao Power Co., Ltd.?

● 15+ tahun dalam switchgear tegangan menengah.

● Dukungan siklus hidup – suku cadang dijamin selama 10 tahun.

● Rekayasa khusus – menambahkan pemantauan gas rendah jarak jauh, pemanas, atau CT.

“Saat Anda membeli RMU yang dilapisi logam Sistem Interlock Gas Rendah dari Lugao, Anda tidak hanya mendapatkan produk, namun juga mitra dalam keamanan jaringan.”

Pengemasan & Pengiriman

Kemasan

1. RMU Individu: Disegel dalam kantong PE anti-statis + pengering.

2. Bantalan: Busa EPE 30mm di dalam peti kayu.

3. Peti luar: Kayu lapis yang diberi perlakuan panas (sesuai ISPM-15 untuk ekspor).

4. Penandaan: Rapuh, pusat gravitasi, label berisi gas, peringatan interlock.

Pengiriman

1. Pelabuhan: Shanghai / Ningbo.

2. Waktu tunggu: 25 hari kerja untuk unit standar 630A (pesanan sampel 15 hari).

3. Dokumen pengiriman: Daftar pengepakan, faktur komersial, bill of lading, laporan pengujian, sertifikat kalibrasi interlock.

Catatan transportasi gas

SF6 atau unit berisi gas ramah lingkungan dikirim sebagai “barang tidak berbahaya” berdasarkan UN 3166 (mesin dengan gas). Semua katup disegel dan dilindungi.

Pertanyaan Umum

Q1: Berapa masa garansi untuk RMU yang dilapisi logam Sistem Interlock Gas Rendah?

J: Lugao Power memberikan waktu 12 bulan sejak tanggal commissioning atau 18 bulan sejak pengiriman (mana yang lebih dulu). Mekanisme interlock gas rendah dilindungi selama 5 tahun.

Q2: Dapatkah interlock gas rendah dilewati dalam keadaan darurat?

A: Desain tanpa aturan. Bypass akan mengalahkan keselamatan. Sebagai gantinya, kami menyediakan kit isi ulang gas sementara untuk memulihkan tekanan dalam waktu 30 menit. Selalu ikuti lockout-tagout.

Q3: Apakah Anda menyediakan pelatihan instalasi?

J: Ya. Kami menawarkan panduan video jarak jauh secara gratis, dan pelatihan di tempat untuk pesanan di atas 10 unit.

Q4: Bagaimana cara memverifikasi fungsi interlock gas rendah sebelum pemasangan?

J: Gunakan port uji pada monitor kepadatan gas. Lepaskan gas secara perlahan – pada ambang alarm (0,03MPa) Anda akan mendengar relai alarm; pada ambang penguncian (0,02MPa) poros operasi sakelar diblokir secara mekanis. Ini ditunjukkan dalam video pabrik kami.

Q5: Apakah RMU ini kompatibel dengan gas bebas SF6?

J: Ya. Lugao Power menawarkan RMU tertutup logam Sistem Interlock Gas Rendah dengan campuran N2/SF6 (70%/30%) atau gas berbasis C4-FN. （Media gas dan ambang batas interlock dikonfigurasi sesuai dengan sistem insulasi yang dipilih.）Ambang batas tekanan interlock dihitung ulang untuk setiap jenis gas.
