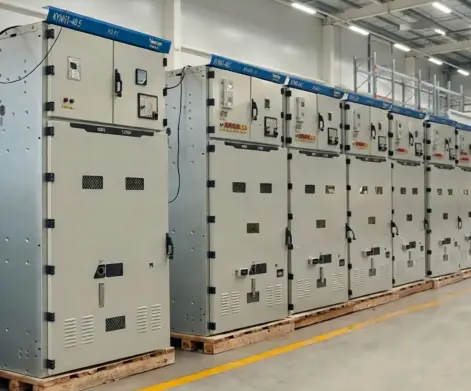

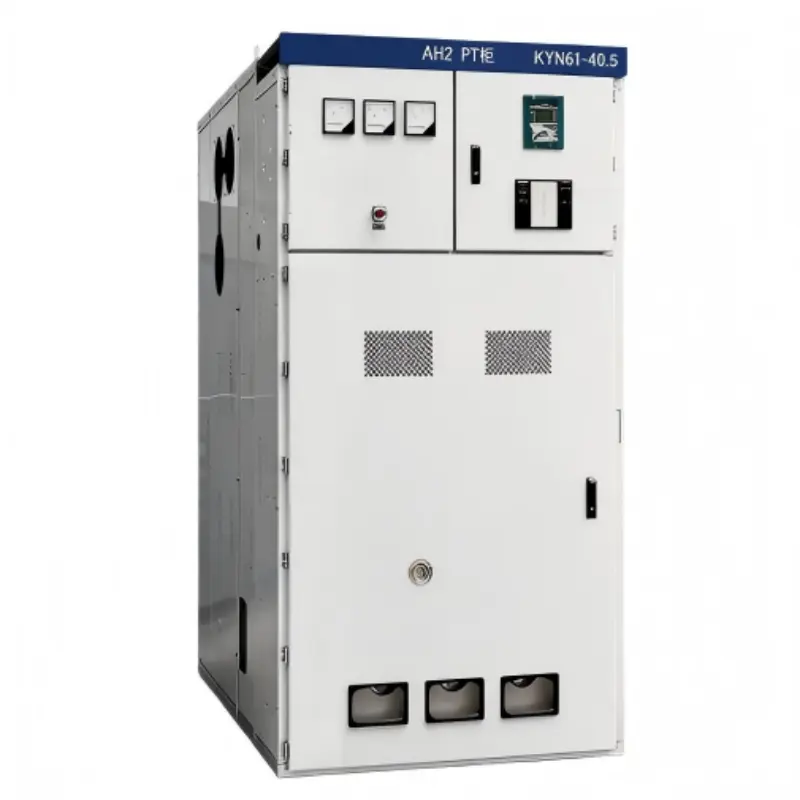

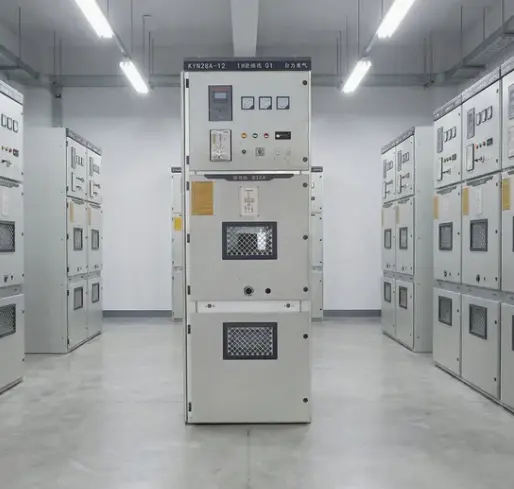

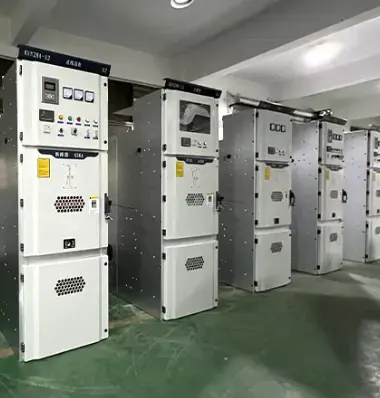

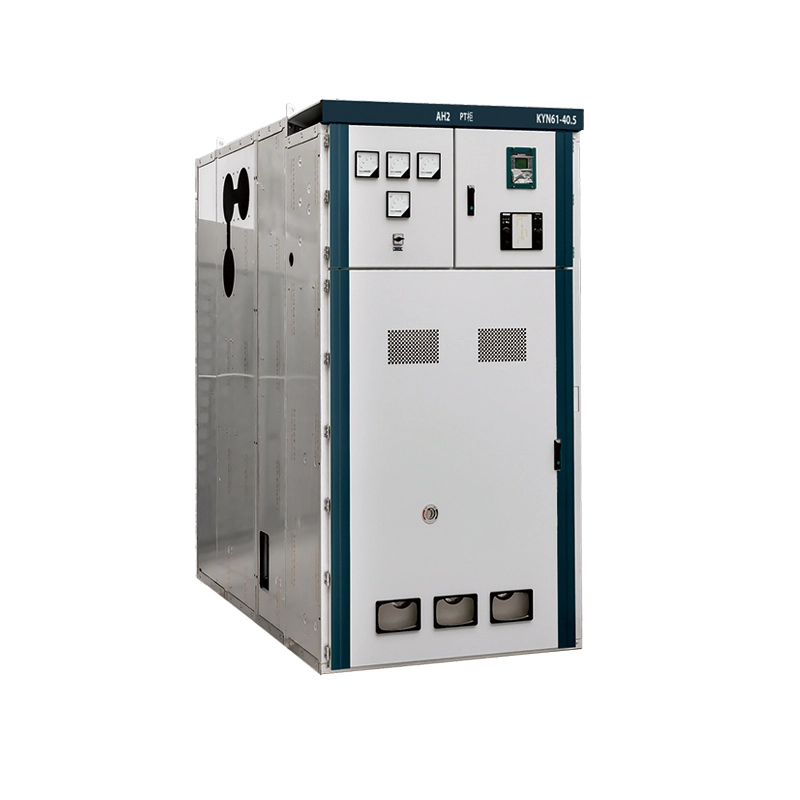

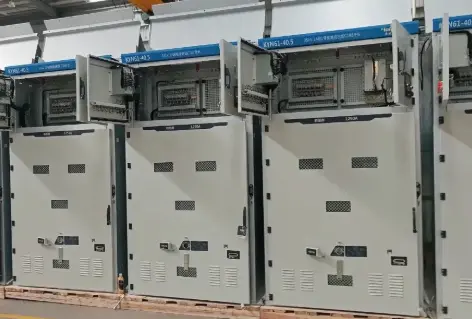

Switchgear Panel berinsulasi Udara Tegangan Tinggi KYN

Apa itu Switchgear Panel Berisolasi Udara Tegangan Tinggi KYN?

Switchgear adalah rakitan switchgear tegangan menengah dalam ruangan berbalut logam, berinsulasi udara, yang dirancang untuk sistem daya AC tiga fase yang beroperasi pada 3,6kV hingga 40,5kV, 50Hz, atau 60Hz.

Penunjukan "KYN" mengikuti penamaan standar nasional Tiongkok

K – berlapis logam

Y – tipe kereta tangan

N – dalam ruangan

Berbeda dengan gas-insulated switchgear (GIS) yang menggunakan SF6, seri KYN mengandalkan udara atmosfer sebagai media dielektrik utama antara bagian aktif dan bumi.

Apa yang bisa dilakukannya?

Switchgear Panel berinsulasi Udara Tegangan Tinggi KYN ini berfungsi sebagai hub pusat untuk mengendalikan, melindungi, dan mengisolasi peralatan listrik bertegangan tinggi. Fungsi intinya meliputi:

1. Menerima dan mendistribusikan daya listrik – Busbar utama menerima daya masuk dari trafo atau generator, kemudian mendistribusikannya ke beberapa penyulang keluar. Setiap pengumpan dapat dialihkan secara independen.

2. Lindungi dari gangguan listrik – Pemutus sirkuit vakum terintegrasi (ditempatkan dalam kereta tangan yang dapat dilepas) akan trip secara otomatis dalam milidetik saat mendeteksi kondisi kelebihan beban, korsleting, atau gangguan bumi. Transformator arus merasakan adanya kesalahan; relay pelindung memulai perintah trip.

3. Isolasi peralatan untuk pemeliharaan – Gerobak tangan dapat dipindahkan ke posisi "terputus", sehingga menciptakan celah udara yang terlihat antara pemutus dan kontak utama tetap. Penutup jendela menutup secara otomatis melalui kontak tetap yang aktif, sehingga memungkinkan pemeriksaan pemutus yang aman tanpa mematikan energi seluruh busbar.

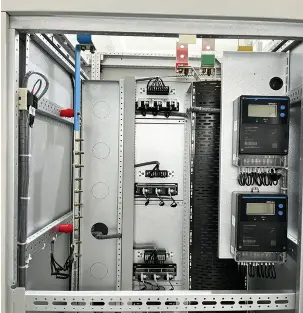

4. Menyediakan pengukuran dan pemantauan waktu nyata – Transformator arus (CT) dan transformator tegangan (VT) yang dipasang di kompartemen kabel menyalurkan sinyal ke amperemeter, voltmeter, penganalisis kualitas daya, dan unit terminal jarak jauh (RTU).

5. Aktifkan pembumian yang aman–Saklar pembumian yang dioperasikan secara manual, bertautan secara mekanis dengan posisi kereta tangan, memungkinkan sisi kabel dibumikan dengan aman sebelum pekerjaan pemeliharaan dimulai.

6. Berkoordinasi dengan relai proteksi – Relai berbasis mikroprosesor modern (opsional) menyediakan arus lebih terarah, diferensial, gangguan pembumian terbatas, dan proteksi kegagalan pemutus. Komunikasi melalui Modbus atau IEC 61850 memungkinkan integrasi ke dalam sistem SCADA.

Intinya, Switchgear Panel Berisolasi Udara Tegangan Tinggi KYN adalah pekerja keras jaringan tegangan menengah – kuat, transparan (terisolasi udara sehingga Anda dapat melihat apa yang terjadi), dan ekonomis untuk instalasi di dalam ruangan.

Parameter Produk

Keunggulan Produk

1. Konstruksi Berlapis Logam Sejati dengan Kompartmentalisasi

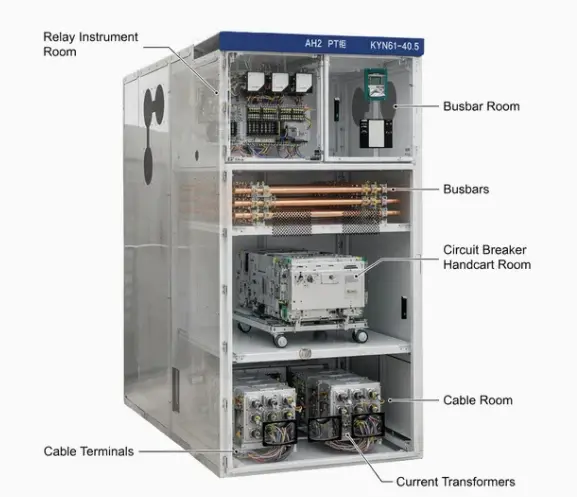

Switchgear KYN kami membagi panel menjadi empat kompartemen yang sepenuhnya terpisah:

● Kompartemen busbar (belakang atas)

● Kompartemen kereta tangan pemutus (depan tengah)

● Tempat kabel (bawah belakang)

● Kompartemen instrumen tegangan rendah (depan atas)

Setiap kompartemen dipisahkan oleh penghalang baja galvanis setebal 3 mm dengan penutup akses yang dibaut. Pemisahan ini mencapai:

● Penanggulangan kesalahan–Jika busur internal terjadi pada satu kompartemen, busur tersebut tidak dapat menyebar ke kompartemen yang berdekatan. Desain kami telah lulus pengujian IAC AFLR hingga 40kA selama 1 detik.

● Keselamatan personel–Operator dapat membuka pintu kompartemen pemutus untuk akses kereta tangan sementara busbar tetap aktif namun tertutup sepenuhnya di balik penghalang baja tetap.

● Perawatan paralel–Pekerjaan terminasi kabel dapat dilanjutkan saat kompartemen pemutus sedang diservis.

2. Penutup Otomatis untuk Perlindungan Kontak Langsung

Ketika kereta tangan berpindah dari terhubung ke posisi pengujian, penutup baja tahan karat secara otomatis meluncur di atas kontak utama tetap (sisi saluran dan beban). Fitur utama:

● Bahan – baja tahan karat setebal 3 mm (bukan aluminium atau plastik)

● Pengoperasian – Berpenggerak pegas, anti kegagalan (penutup jendela tertutup meskipun pegas mekanisme rusak – bantuan gravitasi)

● Interlock – Penutup jendela tidak dapat dibuka secara manual kecuali kereta tangan dilepas dan alat pembuka kunci khusus digunakan (mencegah akses yang tidak sah)

● Insulasi – Jendela dilapisi dengan epoksi isolasi setebal 2 mm di sisi belakang untuk mencegah tegangan induksi

3. Isolasi Udara – Tanpa Gas SF6

Berbeda dengan switchgear berinsulasi gas (GIS), Switchgear Panel berinsulasi Udara Tegangan Tinggi KYN hanya menggunakan udara atmosfer sebagai media isolasi. Ini memberikan banyak manfaat:

● Nol emisi gas rumah kaca–SF6 memiliki potensi pemanasan global 23.500 kali lipat dibandingkan CO2. Regulator di UE dan banyak negara bagian AS membatasi penggunaan SF6. KYN berinsulasi udara adalah pilihan yang tahan masa depan.

● Tidak diperlukan peralatan penanganan gas–GIS memerlukan kereta gas yang mahal, pengukur tekanan, pendeteksi kebocoran, dan teknisi bersertifikat untuk pengisian ulang. KYN tidak membutuhkan semua ini.

● Celah udara yang dapat diverifikasi secara visual–Operator dapat melihat kontak terbuka atau celah antara kereta tangan dan kontak tetap. Peralatan SF6 menyembunyikan segala sesuatu di balik penutup yang tertutup rapat.

● Biaya siklus hidup lebih rendah – Tanpa pengisian ulang gas, tanpa pengujian kelembapan berkala, tanpa penggantian segel. Udara gratis.

5. Kemampuan Menahan Hubungan Pendek yang Tinggi

Kitasaklar KYNmencapai:

● Nilai ketahanan arus jangka pendek – Hingga 50kA selama 3 detik

● Nilai ketahanan arus puncak – Hingga 125kA

● Klasifikasi busur internal – IAC AFLR 40kA/1s (dapat diakses depan, samping, belakang)

Peringkat ini melebihi persyaratan utilitas umum (biasanya 25kA atau 31,5kA selama 3 detik). Kemampuan menahan yang tinggi berasal dari:

● Braket penyangga busbar 2,5 mm yang dilipat ganda

● Busbar tembaga berlapis perak dengan torsi baut minimum 70Nm

● Selongsong busbar berinsulasi untuk mencegah flashover fase ke fase akibat getaran.

Fitur Produk

Detail Produksi

Bingkai dan Kandang

1. Bahan: rangka baja canai dingin 2,5 mm; Penghalang kompartemen 3,0 mm

2. Pembentukan: Pemotongan laser, pelubangan CNC, pengelasan MIG robotik

3. Pelapisan: Proses sembilan langkah – E-coat primer + lapisan bubuk poliester, ketebalan 100-120μm. Semprotan garam >1000 jam

4. Warna: standar RAL 7035 (abu-abu muda).

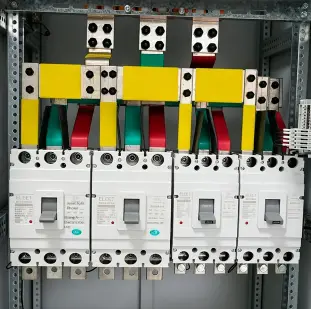

Sistem Busbar

1. Tembaga: 99,95% E-Cu, konduktivitas ≥58 MS/m

2. Sambungan: Berlapis perak (10μm) + ring Belleville, torsi hingga 70Nm dengan tanda cat merah

3. Isolasi: Selongsong tahan api yang dapat menyusut panas, pelepasan sebagian <5pC pada 15kV

4. Insulator penyangga: Epoksi dengan pengisi silika, rambat ≥20mm/kV

Pembuatan Gerobak Tangan

1. Sasis: Hitam berlapis bubuk; empat rol nilon MoS2 (masing-masing kapasitas beban 500kg)

2. Racking: Sekrup utama Acme, 10 putaran uji-untuk-terhubung, torsi <15 Nm

3. Pemasangan pemutus: Dibaut langsung untuk Lugao VCB atau ABB VD4/Siemens 3AH

4. Kontak tambahan: 8NO+8NC, perak-nikel, 10A pada 250V AC

Pengemasan, Pengiriman dan Layanan Purna Jual

Pengemasan dan Pengiriman

Setiap kabinet switchgear berlapis logam berinsulasi udara KYN dilindungi dengan film tahan lembab, busa atau pelindung sudut, dan dikemas dalam kotak kayu ekspor atau palet yang diperkuat sesuai dengan persyaratan pengiriman. Gerobak tangan, instrumen, dan aksesori pemutus sirkuit vakum dapat dipasang atau dilindungi secara terpisah untuk mengurangi pergerakan selama pengangkutan. Pengiriman dapat diatur melalui angkutan laut atau angkutan darat sesuai dengan tujuan proyek.

Layanan purna jual

Lugaomemberikan dukungan teknis untuk pemasangan, commissioning, dan pengoperasian sesuai dengan perjanjian pesanan yang dikonfirmasi. Gambar kelistrikan, diagram pengkabelan sekunder, petunjuk pengoperasian, dan laporan pengujian rutin dapat diberikan sebelum pengiriman. Ketentuan garansi dan dukungan suku cadang disediakan sesuai dengan kontrak dan perjanjian teknis yang dikonfirmasi.
