Switchgear Kotak Distribusi Daya Tetap XL-21

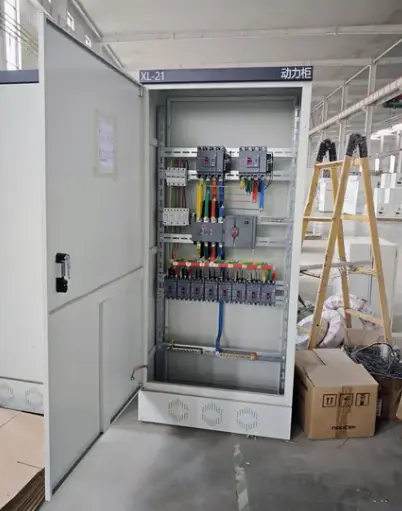

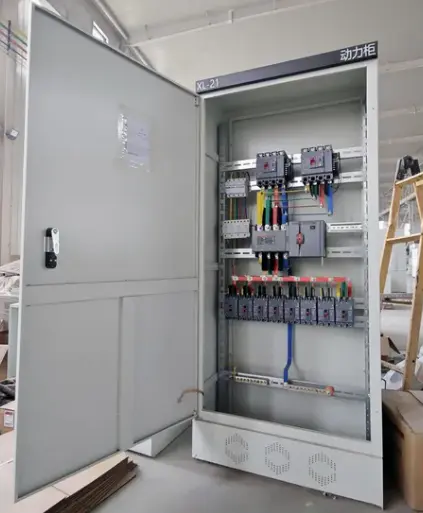

Switchgear Kotak Distribusi Daya Tetap XL-21 adalah kabinet distribusi daya tegangan rendah tertutup yang dipasang di dinding atau di lantai, biasanya diberi daya hingga 630A. Ini memiliki struktur pemasangan internal tipe tetap — yang berarti semua pemutus sirkuit, kontaktor, meter, dan terminal dipasang secara permanen pada rel internal atau pelat pemasangan, bukan dapat ditarik.

Apa fungsi produk ini?

● Menerima dan mendistribusikan daya listrik dari sumber masuk utama ke beberapa rangkaian cabang keluar

● Memberikan perlindungan terhadap arus berlebih dan hubung singkat untuk peralatan hilir menggunakan pemutus sirkuit berbentuk kotak (MCCB) atau pemutus sirkuit mini (MCB)

● Memungkinkan kontrol lokal terhadap motor, sirkuit penerangan, dan beban lainnya melalui tombol tekan atau sakelar pemilih yang dipasang di pintu

● Perangkat pengukur dan pemantauan rumah seperti ammeter, voltmeter, dan pengukur daya digital

● Mengisolasi sirkuit untuk pemeliharaan yang aman menggunakan sakelar masuk utama atau pemutus sirkuit

Parameter Teknis

Standar dan Sertifikasi

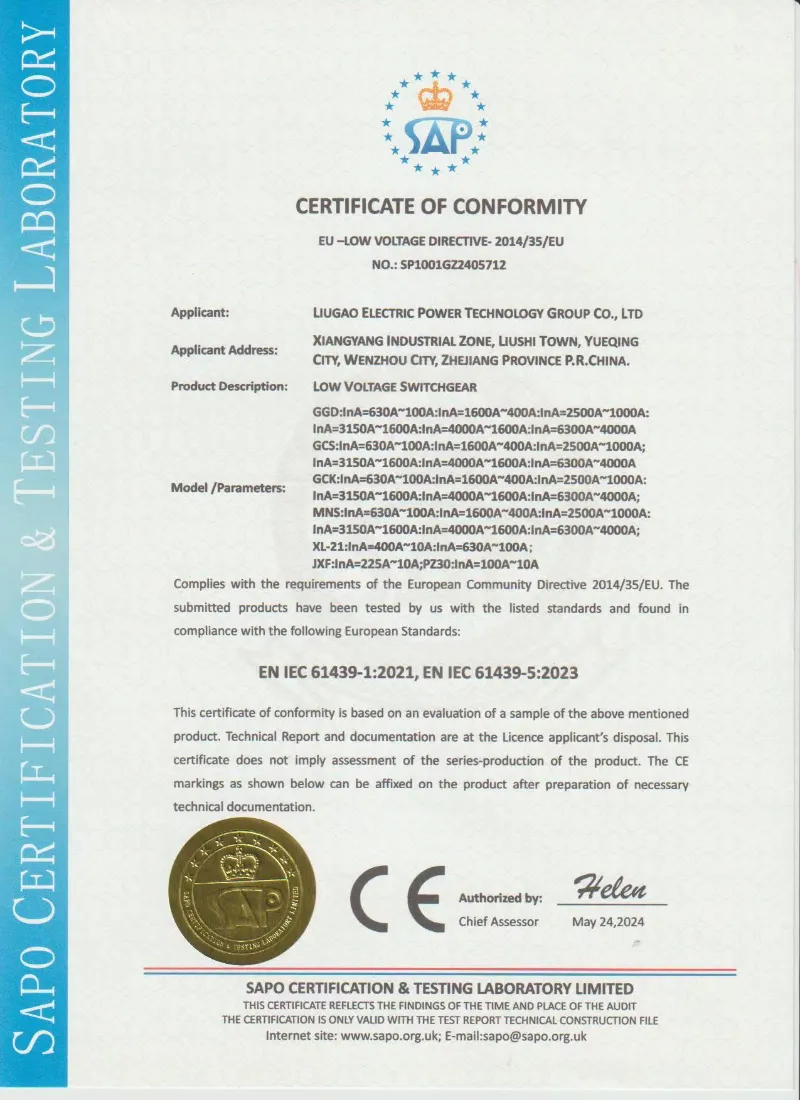

Switchgear Kotak Distribusi Daya Tetap XL-21 dapat diproduksi sesuai dengan IEC 61439, GB/T 7251 dan persyaratan teknis spesifik proyek. Lugao Power mendukung pengujian rutin pabrik sebelum pengiriman, termasuk uji resistansi isolasi, uji tegangan ketahanan frekuensi daya, inspeksi kabel, uji operasi mekanis, dan inspeksi visual.

• Rakitan switchgear dan kontrol tegangan rendah IEC 61439
• Sistem manajemen mutu pabrik ISO
• Laporan pengujian rutin tersedia sebelum pengiriman
• Inspeksi pihak ketiga didukung berdasarkan permintaan
• OEM dan kustomisasi khusus proyek tersedia

Berbeda dengan penarikan yang lebih besarswitchgear, XL-21 dirancang untuk aplikasi di mana perubahan sirkuit jarang terjadi dan kesederhanaan lebih dihargai daripada fleksibilitas modular. Desain tetapnya menawarkan biaya awal yang lebih rendah, tapak yang lebih kecil, dan pemasangan yang lebih mudah. Intinya, kabinet distribusi XL-21 adalah alat distribusi listrik skala kecil hingga menengah — dapat diandalkan, tidak rumit, dan ekonomis.

Keunggulan Produk

Switchgear Kotak Distribusi Daya Tetap XL-21 menawarkan beberapa keunggulan menarik yang menjadikannya pilihan utama untuk aplikasi distribusi tetap.

Fitur Produk

Panel distribusi daya tegangan rendah menggabungkan fitur-fitur khas berikut yang membedakannya dari kotak distribusi tetap pesaing.

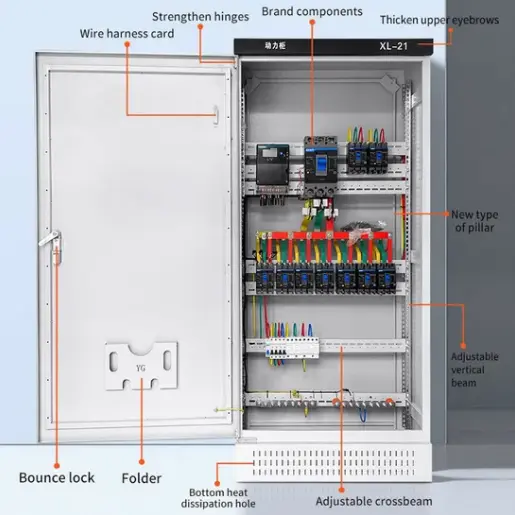

Rangka las dengan lapisan ganda: Rangka utama dibuat dari baja canai dingin 1,5 mm hingga 2,0 mm dengan pengelasan busur berpelindung CO₂ kontinu di semua sambungan. Setelah pengelasan, seluruh penutup mengalami degreasing, fosfat, dan pelapisan bubuk elektrostatis (minimal 70μm) dalam RAL 7035. Perlindungan dua lapis ini secara signifikan mengungguli kotak yang dipaku atau dirakit dengan baut di lingkungan yang korosif.

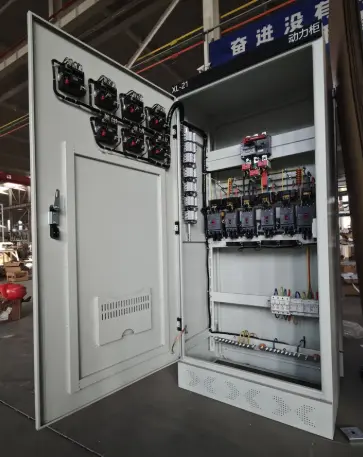

Pintu berengsel dengan bukaan 130°: Pintu depan dilengkapi dengan engsel baja tahan karat tugas berat yang memungkinkan bukaan 130°, ditambah mekanisme penguncian tiga titik (atas, tengah, bawah) dengan pegangan standar DIN. Jendela instrumen transparan disediakan untuk pembacaan meter tanpa membuka pintu.

Panel samping dan belakang yang dapat dilepas: Panel samping dan panel belakang dapat dilepas menggunakan kunci hex standar. Hal ini memungkinkan akses 360° ke komponen internal selama instalasi atau pemeliharaan — sebuah fitur yang jarang ditemukan di kotak distribusi berbiaya rendah.

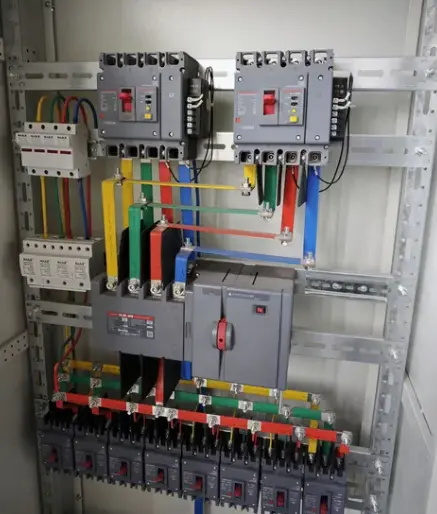

Rel pemasangan universal: Secara internal, kabinet dilengkapi dengan pelat pemasangan berlubang (untuk perangkat yang dipasang dengan sekrup) dan rel DIN topi atas (untuk perangkat snap-on). Desain sistem ganda ini mengakomodasi merek MCCB, MCB, kontaktor, atau blok terminal apa pun.

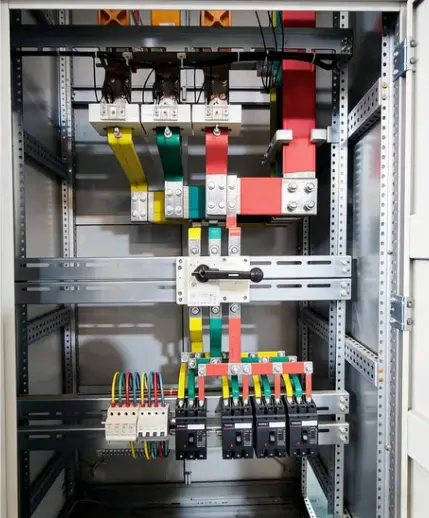

Busbar netral dan pembumian terintegrasi: Batang netral tembaga yang dipasang di pabrik (kapasitas penuh) dan batang pembumian (setengah kapasitas) dipasang sepanjang ketinggian enclosure, dengan titik sambungan yang sudah dibor setiap 50mm. Tidak perlu menambahkan busbar terpisah di lokasi.

Sistem manajemen kabel: Palung kabel vertikal di sisi kiri dan kanan, masing-masing dengan penutup yang dapat dilepas. Sistem gugur kabel masuk/keluar disediakan di bagian atas, bawah, dan kedua dinding samping. Saluran kabel kontrol terpisah memisahkan kabel tegangan rendah dari kabel daya.

Sakelar isolasi masuk dengan interlock pintu: Pegangan sakelar masuk utama saling bertautan secara mekanis dengan pintu depan — pintu tidak dapat dibuka kecuali sakelar utama dalam posisi OFF. Fitur keselamatan ini mencegah kontak yang tidak disengaja dengan bagian aktif.

Pelabelan sirkuit dengan sablon: Setiap posisi sirkuit diberi label dengan jelas pada pelat pemasangan bagian dalam menggunakan pencetakan sablon yang tahan aus. Label tidak pudar atau terkelupas seperti stiker perekat.

Aplikasi Produk

Switchgear Kotak Distribusi Daya Tetap XL-21 banyak digunakan di sektor-sektor berikut:

● Pabrik industri – Bengkel mesin, jalur perakitan, peralatan penanganan material, stasiun pengelasan (biasanya pengumpan 100A–630A)

● Bangunan komersial – Pusat perbelanjaan, lantai perkantoran, toko ritel, restoran (penerangan dan distribusi listrik umum)

● Kompleks perumahan – Distribusi lantai gedung apartemen, fasilitas komunitas, penerangan tempat parkir

● Infrastruktur – Penerangan terowongan, pembangkit listrik stasiun tol, lemari kendali penerangan jalan

● Sistem HVAC – Distribusi utama untuk pabrik pendingin, unit penanganan udara, ruang pompa

● Listrik di lokasi sementara – Trailer konstruksi, distribusi listrik untuk acara, set produksi film

Dalam semua skenario ini, kabinet distribusi listrik memberikan keseimbangan antara biaya, keandalan, dan kemudahan pemeliharaan yang tidak dapat ditandingi oleh switchgear yang lebih kompleks.

Pertanyaan Umum

Berapa kisaran arus pengenal switchgear XL-21?

Kotak distribusi daya tetap XL-21 biasanya dapat dikonfigurasi dari 100A hingga 630A sesuai dengan beban proyek dan desain sirkuit.

Bisakah Lugao menyesuaikan tata letak komponen internal?

Ya. Kami dapat menyesuaikan tata letak MCCB, MCB, kontaktor, meter, terminal, busbar, dan posisi masuk kabel sesuai dengan diagram garis tunggal Anda.

Informasi apa yang harus saya berikan untuk penawaran?

Harap berikan tegangan pengenal, arus pengenal, jumlah sirkuit masuk dan keluar, spesifikasi pemutus, tingkat perlindungan, jenis pemasangan, kuantitas dan port tujuan.

Bisakah Anda memberikan diagram pengkabelan sebelum produksi?

Ya. Lugao dapat memberikan gambar tata letak, diagram pengkabelan, dan dokumen konfirmasi teknis sebelum produksi untuk persetujuan pelanggan.

Apakah kabinet XL-21 cocok untuk penggunaan di luar ruangan?

Lemari standar XL-21 terutama digunakan di dalam ruangan. Untuk aplikasi luar ruangan, kami dapat menyesuaikan perlindungan IP yang lebih tinggi, struktur tahan hujan, dan lapisan anti korosi.

Pengemasan, Pengiriman, Purna Jual & FAQ

Pengemasan & Pengiriman

Kemasan individu:Setiap kabinet dibungkus dengan kertas anti karat VCI, kemudian bubble wrap, kemudian stretch film, dan terakhir ditempatkan dalam peti kayu lapis 10 mm dengan pelindung tepi baja.

Ketentuan pengiriman:FOB Ningbo, pelabuhan utama CIF, atau Ex-works.

Waktu tunggu:15 hari kerja untuk konfigurasi standar (hingga 10 unit).

Layanan Purna Jual – Garansi 1 Tahun

●Masa garansi:12 bulan sejak commissioning atau 18 bulan sejak pengiriman, mana saja yang lebih dulu.

●Cakupan:Cacat produksi termasuk retak las rangka, kegagalan pelapisan (non-abrasif), interlock pintu rusak, dan kesalahan pengkabelan.

● Pengecualian:Kerusakan akibat pemasangan yang tidak tepat, beban berlebih melebihi arus pengenal, benturan fisik, korosi akibat bahan kimia yang tidak ditentukan, atau force majeure.
