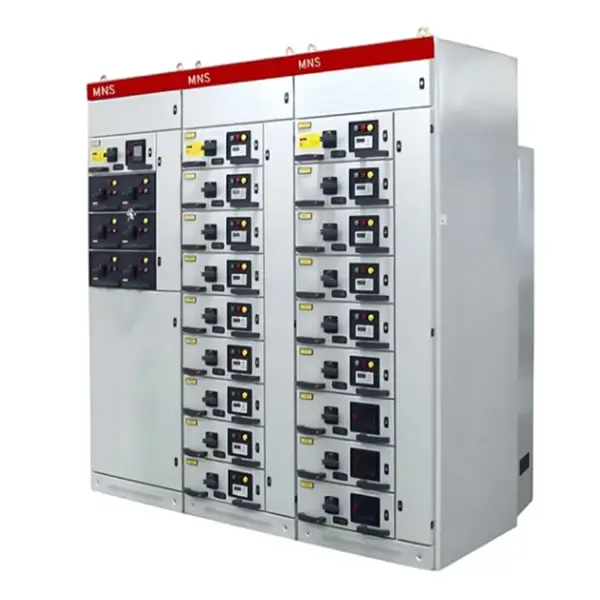

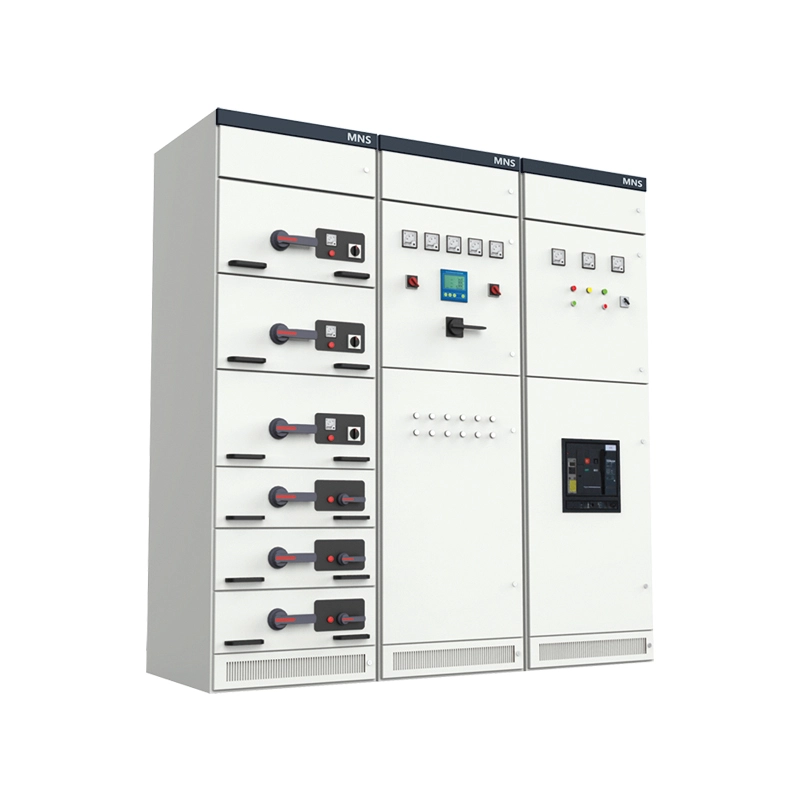

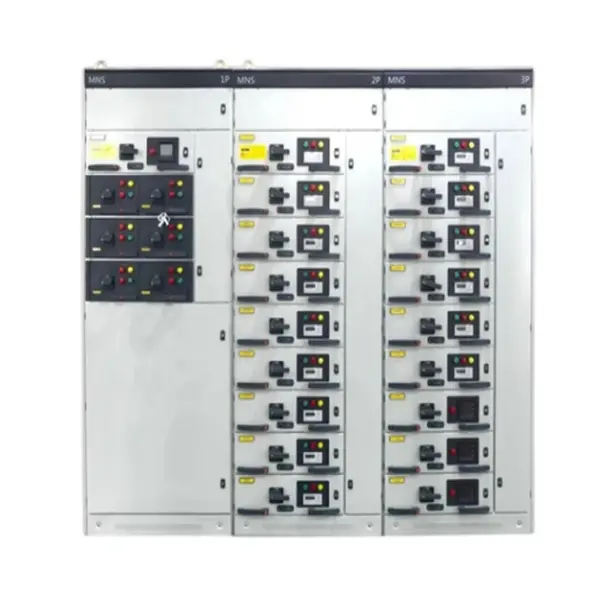

Kabinet Sakelar Tipe Penarikan Modularisasi MNS

Lugao Power Co., Ltd. merekomendasikan Anda untuk membeli Kabinet Sakelar tipe Penarikan Modularisasi MNS, platform switchgear tegangan rendah yang sepenuhnya modular dan berdensitas tinggi. Ini menggabungkan fungsionalitas yang dapat ditarik dengan modul terstandar, memungkinkan penggantian cepat, perluasan terukur, dan pemeliharaan mudah. Ideal untuk lingkungan daya kritis.

mengirimkan permintaan

Deskripsi Produk

Kabinet Sakelar tipe Penarikan Modularisasi MNS adalah aswitchgear tertutup bertegangan rendah (hingga 690V).perakitan dirancang sesuai dengan kerangka MNS (Modular Network System). Setiap unit fungsional – seperti starter motor, pemutus pengumpan, atau modul catu daya – ditempatkan dalam kaset tarik tersendiri yang dapat dimasukkan, ditarik, atau ditukar tanpa mematikan seluruh sistem. Kabinet ini memiliki tiga fungsi utama: distribusi daya (memberi makan beberapa sub-sirkuit), kontrol motor (menghidupkan, menghentikan, melindungi motor), dan perlindungan sistem (hubungan pendek, beban berlebih, dan isolasi gangguan tanah). Singkatnya, ini adalah pusat manajemen daya plug-and-play untuk fasilitas industri dan komersial.

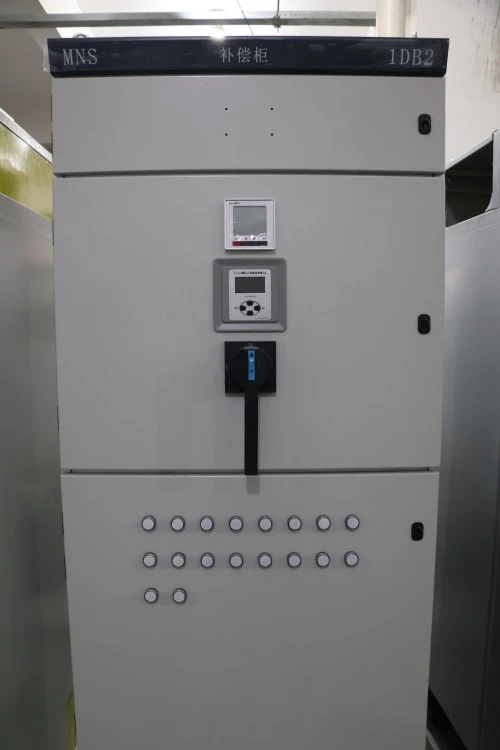

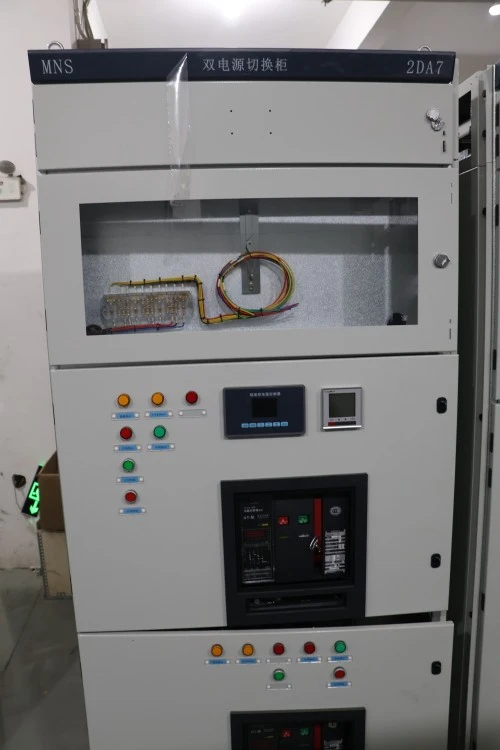

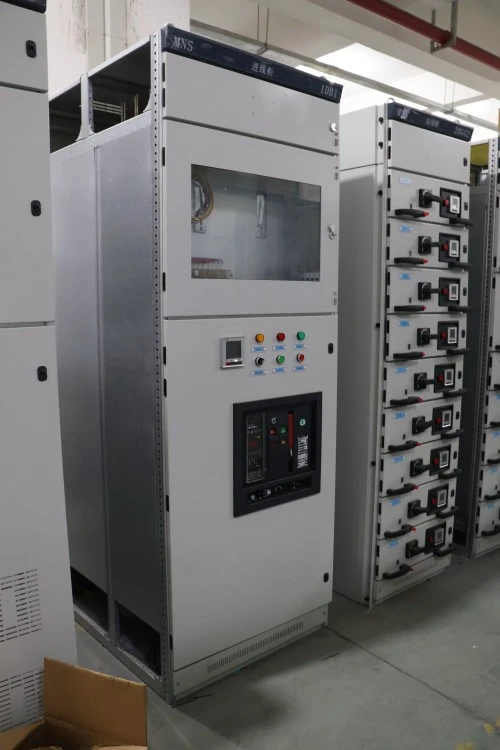

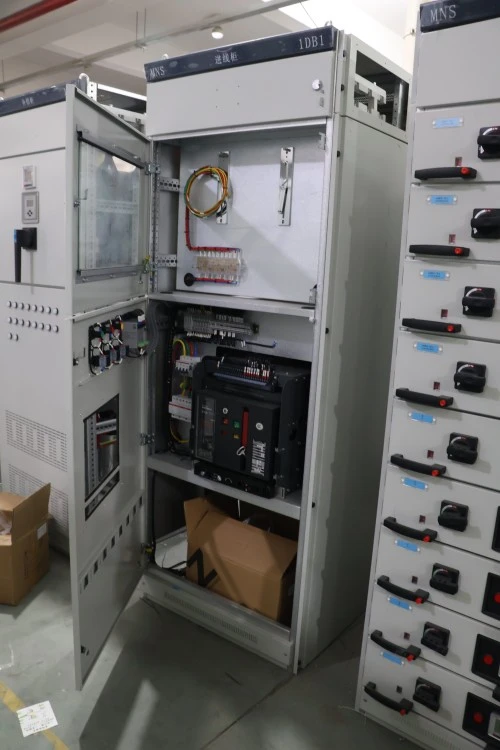

MNS low voltage draw-out switchgear front view Mns Modularization Draw Out Type Switch Cabinet MNS modular drawer unit structure

Keunggulan Produk

Keuntungan	Keterangan
Arsitektur yang benar-benar modular	Setiap kaset penarikan tidak bergantung pada mekanis dan elektrik. Anda dapat menambah, melepas, atau mengupgrade kaset tanpa merekayasa ulang seluruh kabinet. Hal ini menjadikan Kabinet Sakelar tipe Penarikan Modularisasi MNS ideal untuk pabrik yang sedang berkembang.
Jejak kepadatan tinggi	Hingga 24 unit fungsional per bagian vertikal tunggal (kaset 8E/2). Menghemat 30–40% ruang lantai dibandingkan dengan switchboard tetap tradisional.
Mekanisme laci tiga posisi	Uji, isolasi, dan posisi terhubung dengan interlock yang kompatibel dengan gembok. Laci tidak dapat dimasukkan dengan salah – pemandu berkunci mencegah ketidakcocokan.
Pemisahan penuh berdasarkan fungsi	Kompartemen terpisah untuk bus utama, entri kabel, dan unit fungsional. Penahanan busur api dan pencegahan penyebaran api merupakan hal yang melekat.
Kemampuan hot-swappable	Ganti laci pengumpan saat bus utama tetap hidup. Waktu henti terbatas pada laci itu sendiri – biasanya kurang dari 5 menit.
Pengoperasian dan pemeliharaan hanya di bagian depan	Semua laci, kabel, dan kontrol dapat diakses dari depan. Kabinet dapat diletakkan menempel ke dinding, sehingga menghemat lebih banyak ruang.
Ketahanan arus pendek yang tinggi	Hingga 100kA selama 1 detik (diuji sesuai IEC 61439-2). Sistem busbar sepenuhnya terisolasi dan didukung terhadap tekanan dinamis.
Konektivitas yang siap menghadapi masa depan	Laci pintar opsional dengan sensor arus/tegangan internal dan komunikasi Modbus TCP. Integrasi langsung ke SCADA atau sistem manajemen gedung Anda.

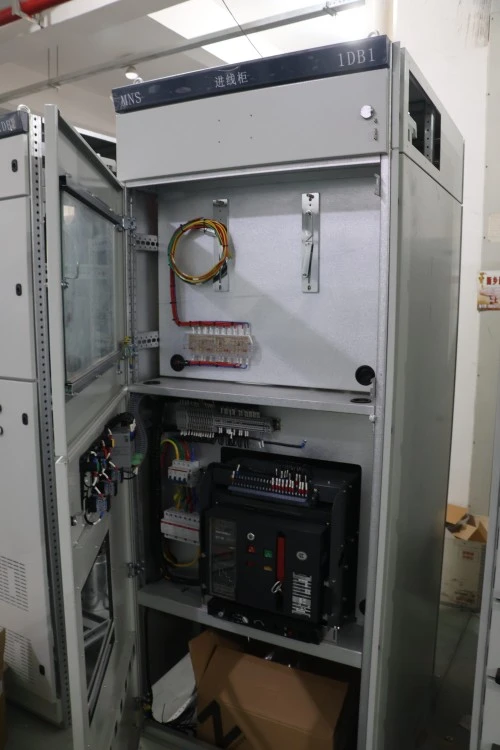

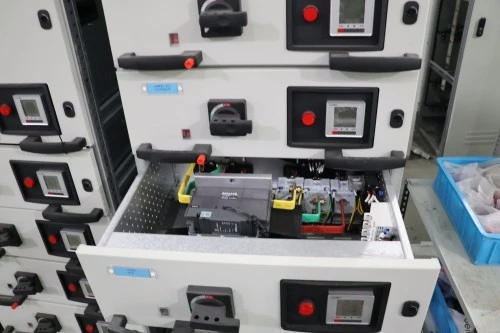

MNS draw-out cassette for motor control Mns Modularization Draw Out Type Switch Cabinet

Fitur Produk

Tidak seperti kabinet yang dapat ditarik pada umumnya, Kabinet Sakelar tipe Penarikan Modularisasi MNS mencakup fitur-fitur khas berikut:

Fitur	Manfaat Khusus
Pegangan laci dengan indikator pengoperasian terintegrasi	Warna pegangan menunjukkan posisi: putih (terisolasi), kuning (uji), hijau (terhubung). Tidak perlu membuka laci untuk memverifikasi status.
Penutup otomatis untuk kontak tetap	Saat laci ditarik, penutup logam secara otomatis menutup kontak tetap aktif di dalam dudukannya. Mencegah kontak jari yang tidak disengaja.
Interlock laci dengan saklar utama	Laci tidak dapat dimasukkan atau ditarik kecuali pemutus arus utama dalam posisi OFF. Mencegah busur api saat bergerak.
Kompartemen kabel langsung	Masuknya kabel dari atas atau bawah tanpa batasan radius tekukan. Mendukung kabel aluminium atau tembaga hingga 4x240mm² per fase.
Harness sekunder berkabel dari pabrik dengan ferrule bernomor	Setiap kabel kontrol telah diakhiri sebelumnya dan diberi nomor. Laci pengganti dilengkapi dengan konektor sekunder plug-in yang cocok – tidak ada pemasangan kabel ulang di lokasi.
Berat laci ≤25kg untuk pengoperasian manual	Kebanyakan laci 8E/2 dan 8E cukup ringan untuk dipegang oleh satu orang tanpa alat pengangkat. Laci yang lebih berat memiliki bantuan roller.
Baja canai dingin dengan lapisan anti kondensasi	Lapisan khusus mencegah hilangnya kelembapan; diuji selama 500 jam semprotan garam (ISO 9227). Cocok untuk lingkungan lembab.

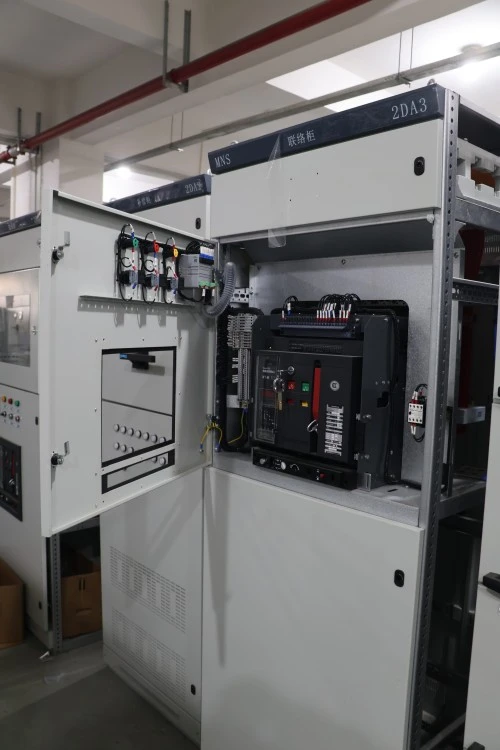

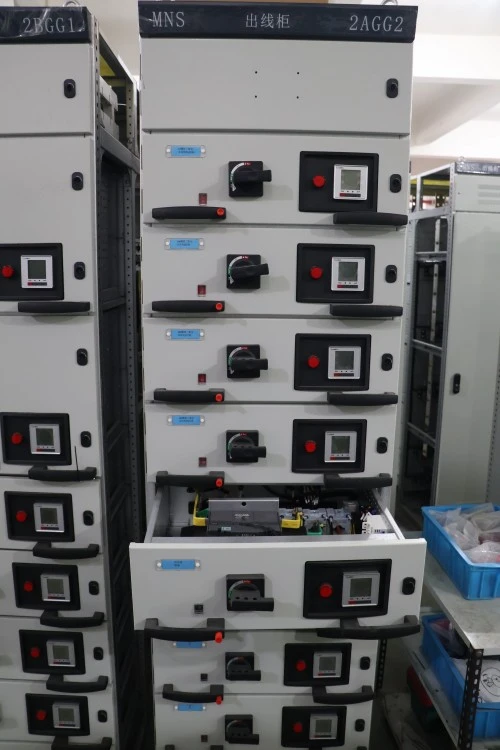

MNS withdrawable drawer mechanism Mns Modularization Draw Out Type Switch Cabinet

Parameter Produk

Parameter	Spesifikasi
Nilai Tegangan Operasional	380V / 400V / 690V AC
Nilai Tegangan Isolasi	Hingga 1000V
Nilai Saat Ini dari Busbar Utama	Hingga 4000A atau 6300A tergantung konfigurasi
Dinilai Menahan Arus dalam Waktu Singkat	Hingga 50kA / 65kA / 100kA, tergantung pada persyaratan proyek
Modul Laci	8E/2, 8E, 16E, 24E
Gelar Perlindungan	Standar IP30 / IP40, IP54 opsional
Bentuk Pemisahan	Formulir 2b, Formulir 3b, Formulir 4b opsional
Standar yang Berlaku	IEC 61439-1, IEC 61439-2, GB/T 7251
Entri Kabel	Entri kabel atas atau bawah
Instalasi	Instalasi dalam ruangan

Aplikasi Produk (Skenario)

Kabinet Sakelar tipe Penarikan Modularisasi MNS banyak digunakan di:

● Pabrik industri: Jalur perakitan otomotif, produksi makanan & minuman, pemrosesan batch bahan kimia

● Kompleks komersial: Pusat perbelanjaan, gedung perkantoran bertingkat tinggi, rumah sakit

● Infrastruktur: Instalasi pengolahan air, stasiun pompa, sistem penanganan bagasi bandara

● Pusat data: Papan distribusi utama tegangan rendah (LVMDB) dan panel daya jarak jauh (RPP)

● Energi terbarukan: Inverter pembangkit listrik tenaga surya, catu daya tambahan turbin angin

● Kelautan & lepas pantai: Distribusi tenaga listrik di kapal

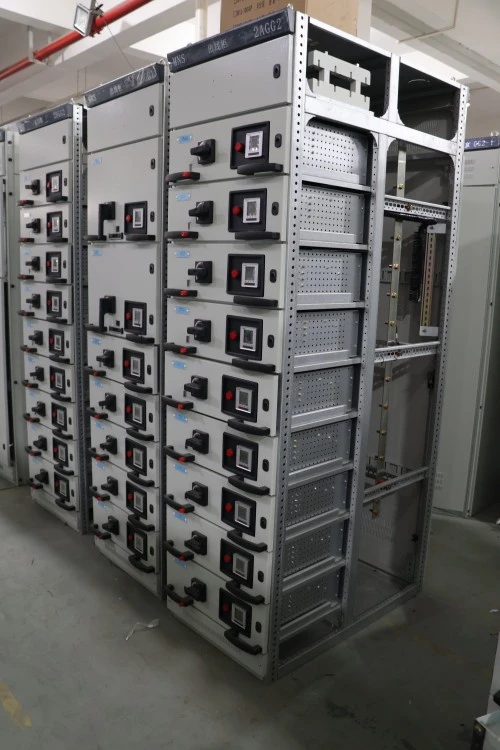

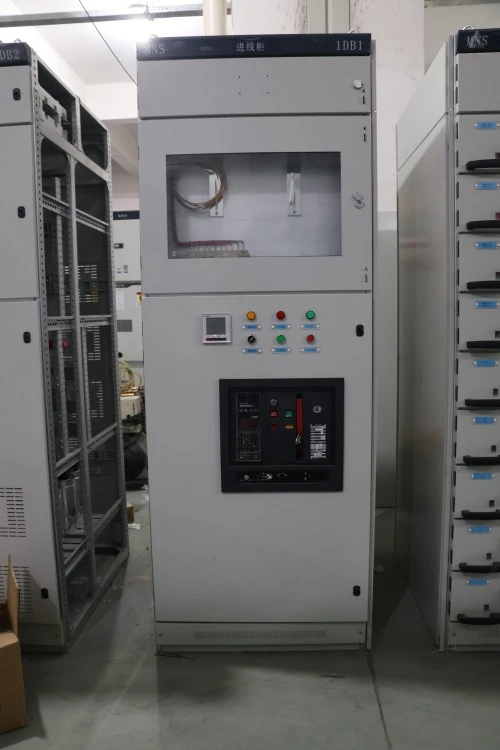

Mns Modularization Draw Out Type Switch Cabinet

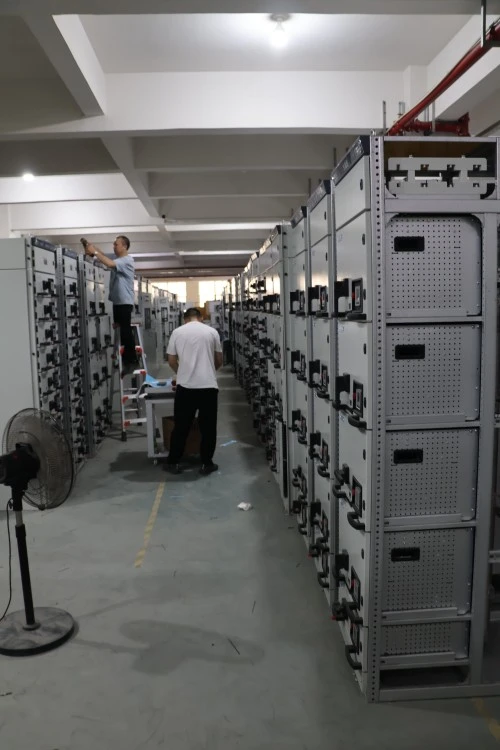

Detail Produksi

● Lugao Power Co., Ltd.memproduksi setiap Kabinet Sakelar tipe Penarikan Modularisasi MNS dengan presisi:

● Bahan penutup: baja canai dingin setebal 2,0 mm, rangka yang dilas sepenuhnya dengan standar IP40 (IP54 opsional). Ketebalan lapisan bubuk ≥80μm, RAL 7035 abu-abu muda.

● Sistem busbar: Batangan tembaga persegi panjang (konduktivitas IACS 98%) dengan sambungan berlapis timah. Semua busbar diisolasi sepenuhnya menggunakan selongsong yang dapat menyusut panas (merah, kuning, biru, abu-abu untuk netral).

● Dudukan laci: Terbuat dari baja berlapis seng 2,5 mm dengan rol nilon yang dapat melumasi sendiri. Gaya penyisipan/ekstraksi laci ≤150N setelah 500 siklus.

● Kontak tetap: Desain pegas dengan ujung paduan perak. Dinilai untuk 2.000 penyisipan tanpa penurunan kinerja.

● Kontak sekunder: konektor berlapis perak plug-and-socket 24-pin. Dirancang untuk 10.000 siklus kawin.

● Identifikasi laci: Tempat label yang dapat diukir dengan laser di setiap bagian depan laci. Kode QR opsional untuk pelacakan aset digital.

● Pengujian pabrik: Setiap unit fungsional menjalani pemeriksaan kabel lengkap, uji kekuatan dielektrik (2,5kV selama 1 menit), dan uji kenaikan suhu (pada arus pengenal 1,1x). Laporan pengujian disertakan dengan pengiriman.

Sertifikasi dan Penjaminan Mutu

Lugao mengikuti prosedur manajemen mutu berbasis ISO untuk manufaktur switchgear. Untuk pesanan proyek, kami dapat memberikan dokumen inspeksi, laporan pengujian rutin, dan foto produk sebelum pengiriman sesuai dengan perjanjian teknis yang dikonfirmasi.

sistem manajemen mutu ISO 9001
sistem manajemen lingkungan ISO 14001
Desain dan pengujian berbasis IEC 61439-1/2
Laporan pengujian rutin sebelum pengiriman
Foto inspeksi pabrik tersedia berdasarkan permintaan

Lugao ISO 9001 quality management certificate

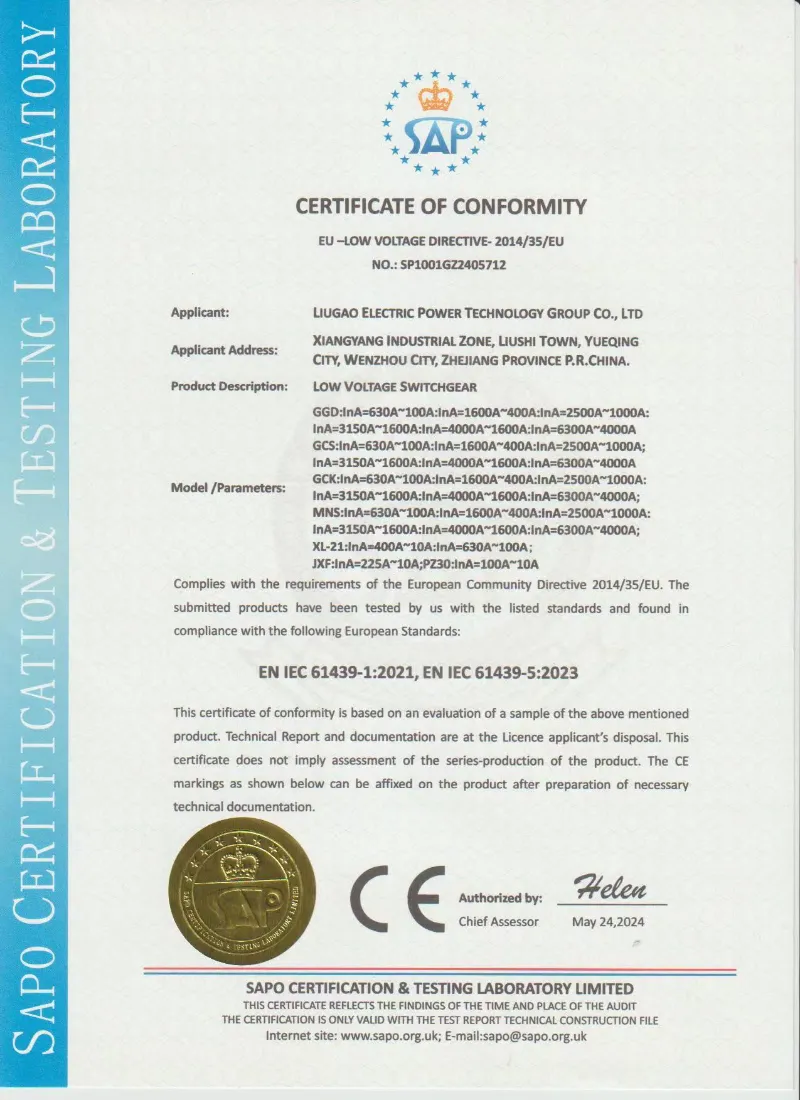

Lugao IEC 61439 certificate for low voltage switchgear

Pengemasan, Pengiriman & Purna Jual

Pengemasan & Pengiriman

● Kemasan laci individual: Bungkus gelembung antistatis di dalam kotak bergelombang, diberi label dengan diagram sirkuit dan rating.

● Kemasan kabinet utama: Stretch film + kertas VCI + peti ekspor kayu lapis (ketebalan 15mm). Semua alas peti dilengkapi dengan kantong forklift.

● Istilah pengiriman: FOB Ningbo, pelabuhan utama CIF, atau EXW.

● Waktu tunggu: 20 hari kerja untuk konfigurasi standar.

Layanan Purna Jual

● Masa garansi: 12 bulan sejak tanggal commissioning (maksimum 18 bulan sejak pengiriman).

● Dukungan teknis jarak jauh gratis melalui panggilan video atau email (respon dalam 4 jam kerja).

Pertanyaan Umum:

Q1: Apa perbedaan antara laci 8E/2, 8E, dan 16E?

J: Ini mengacu pada modul tinggi laci: 8E/2 = 100mm (setengah modul), 8E = 200mm (modul penuh), 16E = 400mm (modul ganda). Semakin besar lacinya, semakin tinggi peringkat arus yang diijinkan dan semakin banyak terminal sekunder yang tersedia.

Q2: Bisakah saya mengganti laci tanpa memutus pasokan masuk?

J: Ya. Ini adalah fitur inti dari Kabinet Sakelar tipe Penarikan Modularisasi MNS. Pindahkan laci ke posisi terisolasi (pegangan putih), buka kuncinya dan tarik keluar. Bus utama tetap bertenaga. Namun, selalu putuskan sambungan sisi beban terlebih dahulu.

Q3: Apakah kabinet dilengkapi dengan sistem pemantauan suhu?

J: Unit standar tidak mencakup pemantauan, namun kami menawarkan laci pintar opsional dengan sensor PT100 tertanam dan unit tampilan pusat yang menunjukkan suhu busbar dan laci.

Q4: Bisakah kabinet diperpanjang nanti tanpa mengganti bagian yang sudah ada?

J: Ya. Setiap bagian vertikal dirancang secara mekanis dan elektrik untuk sambungan samping. Anda dapat memasang bilik tambahan di kedua ujungnya dan menyambungkan busbar menggunakan kit ekspansi yang disediakan.
