Switchgear Tegangan Rendah Tipe Tetap Modular GGD

Definisi dan Identitas Inti

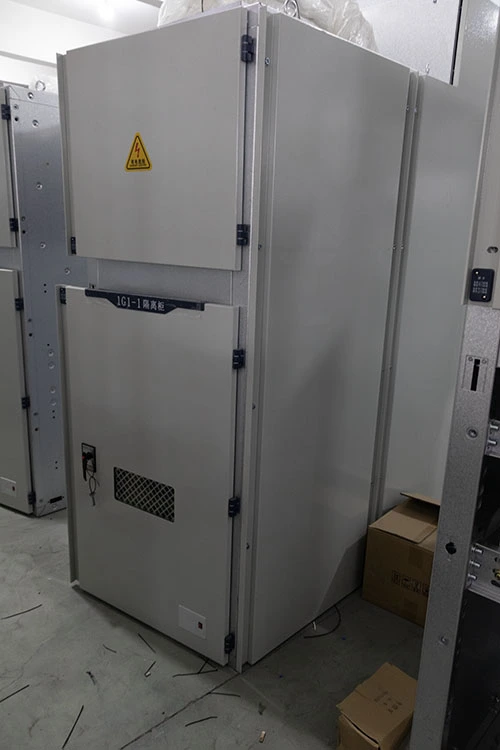

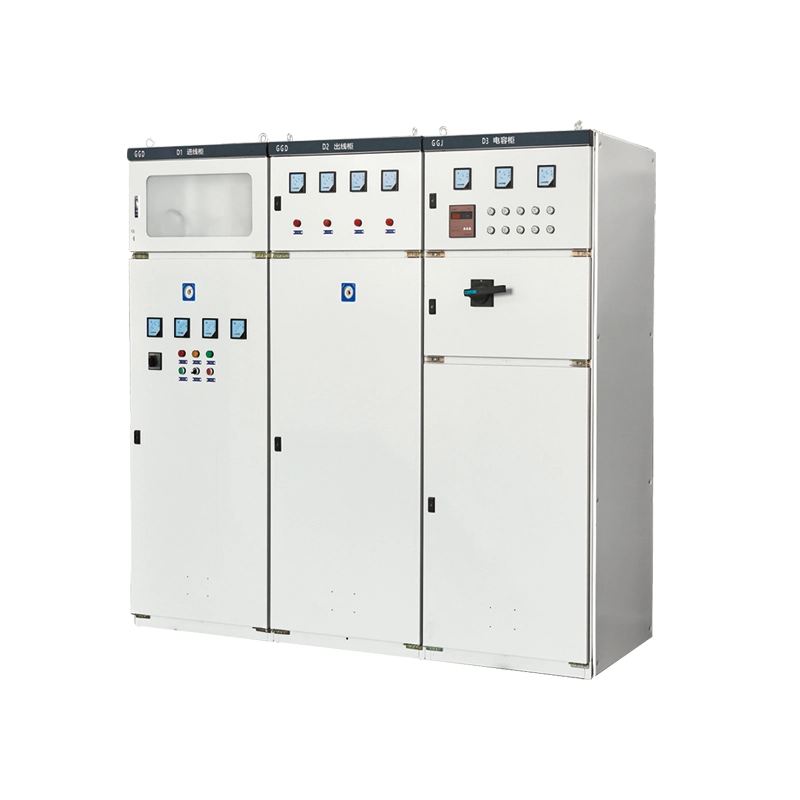

Switchgear Tegangan Rendah Tipe Tetap Modular GGD adalah rakitan switchgear dalam ruangan, berdiri di lantai, dan tertutup logam. Ini dirancang khusus untukdistribusi daya AC tegangan rendahdalam sistem kelistrikan industri dan komersial tiga fase. Sebagai produk dasar dalam hierarki distribusi tenaga listrik, produk ini berada di antara terminal sekunder transformator dan papan distribusi cabang akhir, yang berfungsi sebagai pusat daya utama suatu instalasi.

Parameter Produk

Sertifikasi dan Penjaminan Mutu

Lugaomemproduksi switchgear tegangan rendah tipe tetap GGD sesuai dengan persyaratan teknis proyek dan standar switchgear tegangan rendah yang berlaku. Laporan inspeksi dan pengujian rutin dapat diberikan sebelum pengiriman sesuai dengan perjanjian teknis yang dikonfirmasi.

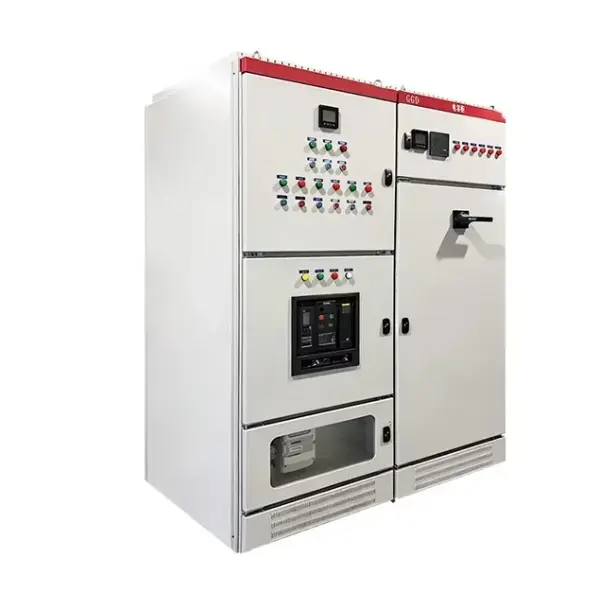

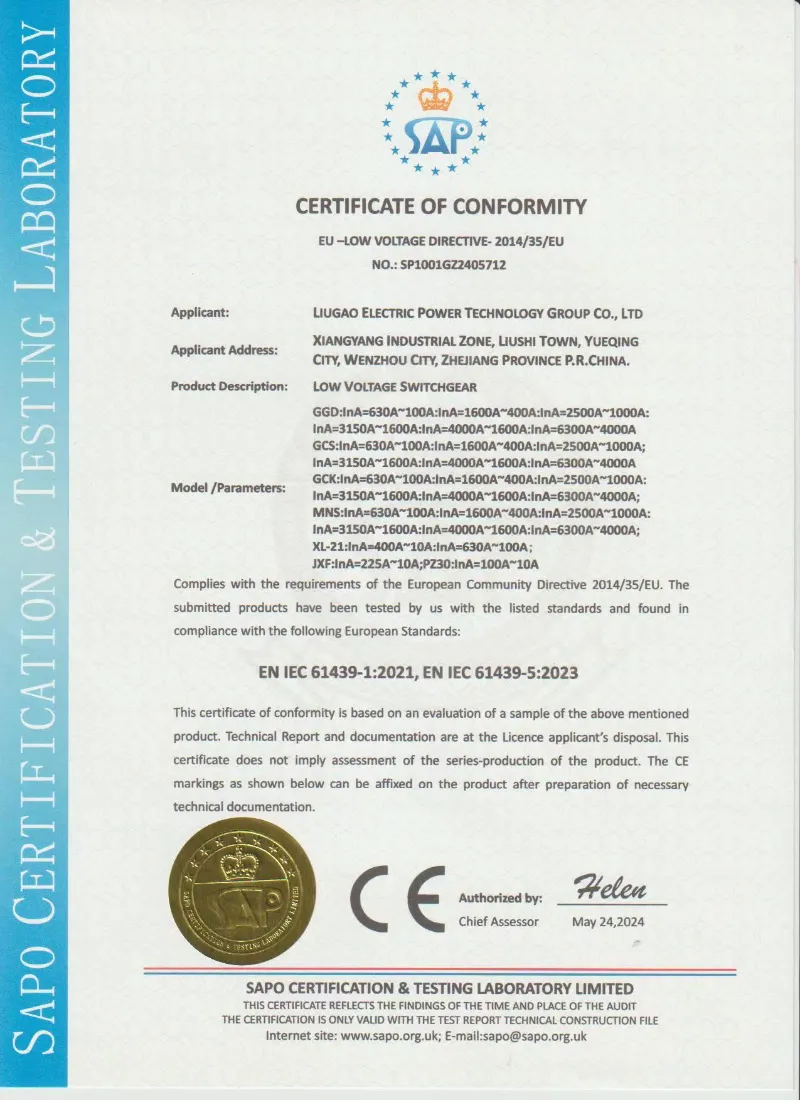

• Desain dan pengujian berbasis IEC 61439-1/2
• Manufaktur dan inspeksi berbasis GB/T 7251
• Uji ketahanan frekuensi daya
• Uji ketahanan isolasi
• Inspeksi pengoperasian kabel dan fungsional
• Verifikasi kenaikan suhu sesuai konfigurasi
• Laporan pengujian rutin sebelum pengiriman
• Foto inspeksi pabrik tersedia berdasarkan permintaan

Filosofi Instalasi Tetap

Berbeda dengan switchgear tipe draw-out yang unit fungsionalnya dapat ditarik pada slide, GGD menggunakan konsep pemasangan tetap secara permanen:

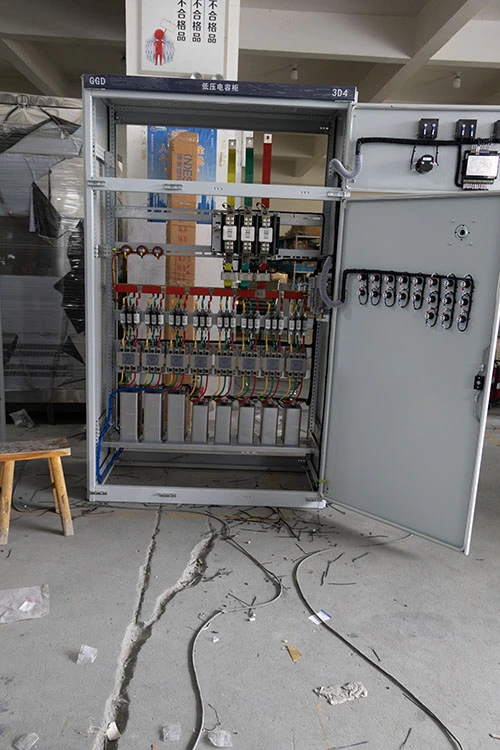

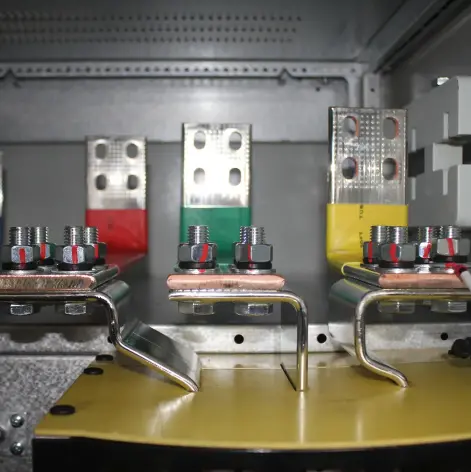

● Semua perangkat utama—pemutus sirkuit udara (ACB), pemutus sirkuit cetakan (MCCB), dan sakelar isolasi—dibaut langsung ke pelat pemasangan yang kaku.

● Sambungan listrik antara perangkat dan busbar disambungkan menggunakan sambungan tembaga atau sambungan kabel yang dibaut, bukan kontak plug-in.

● Pendekatan tetap ini menghilangkan kompleksitas mekanis, biaya, dan pemeliharaan yang terkait dengan mekanisme geser, sehingga ideal untuk instalasi jangka panjang yang stabil di mana posisi sirkuit jarang berubah.

Konstruksi Kandang Modular

● Enklosur dibuat dari bilik modular standar, yang masing-masing memiliki tinggi dan kedalaman yang sama:

● Dimensi bingkai: 2200mm (T) × 600/800/1000/1200mm (L) × 600/800mm (D)

● Setiap bilik merupakan modul baja las independen yang dapat dibaut berdampingan untuk membentuk rangkaian switchboard yang berkesinambungan.

● Kubikel secara fungsional diklasifikasikan menjadi unit masuk (penerima pengumpan), penggandeng bus (interkoneksi bus), atau unit pengumpan (distribusi keluar).

Keunggulan Produk

Keuntungan 1 – Kekokohan Struktural

Rangka baja 8MF yang diperkuat membantu menjaga stabilitas mekanis di bawah tingkat ketahanan hubung singkat yang telah dikonfirmasi. Nilai ketahanan puncak saat ini: 63kA. Rangka kabinet dirancang untuk mendukung persyaratan ketahanan hubung singkat khusus proyek. Arus penahan puncak terukur dapat dikonfigurasi sesuai dengan desain kelistrikan yang dikonfirmasi.

Keuntungan 2 – Penerapan Modular & Cepat

Bilik masuk, coupler, pengumpan standar. Ketinggian/kedalaman yang sama. Konfigurasi proyek cepat dengan mengatur unit standar secara berdampingan. Mengurangi waktu pemasangan di lokasi dan kompleksitas desain.

Keuntungan 3 – Siklus Hidup Hemat Biaya

Pemasangan tetap (tanpa mekanisme penarikan) menurunkan biaya awal. Tidak ada slide laci, kontak plug-in, atau interlock yang rumit. Perawatan minimal, total biaya kepemilikan kompetitif.

Keuntungan 4 – Manajemen Termal yang Dioptimalkan

Pendinginan konveksi alami: kisi-kisi bawah + penutup atap berventilasi atas. Menciptakan efek cerobong asap – udara panas keluar, udara sejuk masuk. Tanpa kipas angin, tanpa kebisingan, tanpa perawatan ekstra.

Keuntungan 5 – Perawatan & Pengoperasian yang Sederhana

Kontrol, meteran, indikator di pintu depan pada ketinggian ergonomis. Pegangan pemutus dapat diakses tanpa membuka pintu. Tata letak internal yang luas dengan busbar, pemutus, kompartemen kabel terpisah – inspeksi visual yang mudah.

Fitur Produk

Fitur 1: Sistem Pelapisan Serbuk Multi-Lapisan

Setiap panel baja menjalani lima tahap pra-perlakuan (degreasing, pembilasan, fosfat, pasivasi, dan pengeringan) sebelum menerima lapisan bubuk epoksi-poliester elektrostatis yang seragam. Lapisan ini memberikan daya rekat yang unggul dan ketahanan terhadap kelembapan, sehingga memastikanSwitchgear Tegangan Rendah Tipe Tetap Modular GGDmempertahankan penampilan dan perlindungan korosi bahkan di lingkungan industri tropis atau dengan kelembaban tinggi.

Fitur 2: Penghalang Busur Transparan

Penghalang polikarbonat antara busbar utama dan kompartemen perangkat. Memberikan pemisahan fisik yang terlihat untuk keselamatan operator selama inspeksi, sekaligus memungkinkan konfirmasi visual terhadap kondisi busbar.

Fitur 3: Zona Pemutusan Kabel yang Luas

● Kompartemen kabel bawah yang besar dengan pelat penekan terbuka, mengakomodasi jari-jari pembengkokan kabel daya yang besar. Klem kabel yang dapat disesuaikan disertakan untuk menghilangkan tekanan pada sambungan listrik.

Fitur 4: Busbar Pembumian Terintegrasi

Busbar tanah tembaga kontinu berjalan sepanjang perakitan penuh dengan titik pra-pengeboran per bilik. Menyederhanakan ikatan bumi di lokasi untuk sirkuit masuk dan keluar, memastikan kepatuhan sistem pembumian.

Fitur 5: Pegangan Eksternal dengan Penyediaan Gembok

Gagang pemutus utama dipasang secara eksternal, dapat dikunci dalam posisi OFF. Memungkinkan LOTO mekanis yang aman selama pemeliharaan, memberikan isolasi visual yang jelas.

Fitur 6: Konfigurasi Busbar Fleksibel

Mendukung entri kabel atas/bawah, dan distribusi 3P4W atau 3P5W. Busbar fase ditandai dengan jelas dengan kode warna standar (kuning, hijau, merah, biru untuk netral) untuk meminimalkan kesalahan pengkabelan.

Aplikasi Produk

Switchgear Tegangan Rendah Tipe Tetap Modular GGD diterapkan secara luas di berbagai sektor yang memprioritaskan distribusi tetap yang dapat diandalkan:

● Layanan & Infrastruktur Bangunan: Distribusi penerangan tangga di menara perumahan bertingkat tinggi, pasokan listrik ventilasi parkir bawah tanah, dan lemari kendali penerangan jalan kota.

● Sistem Bantu Industri: Panel daya ruang kompresor, pengumpan motor proses non-kritis di pabrik semen dan agregat, dan papan distribusi gudang pabrik.

● Pengolahan Air & Air Limbah: Pengumpan motor stasiun pompa untuk pemasukan air mentah dan pembuangan limbah yang diolah, dan catu daya peralatan takaran bahan kimia.

● Energi Terbarukan: Panel penggabung AC dan papan distribusi daya tambahan di pembangkit listrik tenaga surya yang dipasang di darat.

● Fasilitas Komersial: Sinkronisasi generator cadangan dan panel distribusi di pusat perbelanjaan, dan panel pengumpan pendingin HVAC di stasiun energi kampus universitas.

● Listrik Sementara & Konstruksi: Kotak distribusi listrik sementara dan panel catu daya hoist konstruksi, di mana konstruksi tetap yang kokoh menawarkan ketahanan yang lebih baik dibandingkan desain panel yang lebih ringan.

Pengemasan dan Pengiriman

Setiap kabinet switchgear tegangan rendah GGD dilindungi dengan film anti karat, bantalan busa, dan kemasan ekspor kayu lapis. Basis kabinet dapat dirancang untuk penanganan forklift sesuai dengan kebutuhan pengiriman.

Pengemasan: stretch film, pelindung tahan lembab, dan kotak ekspor kayu lapis

Pengiriman: FOB Ningbo, port utama CIF atau EXW tersedia

Pemasangan kabinet: komponen internal diperkuat sebelum pengiriman

Dokumen: daftar pengepakan, diagram pengkabelan, dan laporan pengujian disertakan

Layanan Purna Jual

Dukungan teknis untuk instalasi dan commissioning

Diagram pengkabelan dan dukungan gambar tata letak

Panduan suku cadang untuk pemutus, meteran, dan komponen kontrol

Ketentuan garansi sesuai dengan perjanjian pesanan yang dikonfirmasi

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara switchgear tetap GGD dan switchgear draw-out GCS/MNS?

GGD menggunakan pemutus yang dipasang tetap dan sambungan kabel, sedangkan GCS atau MNS menggunakan unit laci yang dapat ditarik. GGD lebih hemat biaya untuk sistem distribusi stabil dimana sirkuit tidak perlu sering diganti.

Q2: Dapatkah kabinet GGD disesuaikan menurut diagram garis tunggal saya?

Ya. Lugao dapat mengonfigurasi kabinet kompensasi masuk, pengumpan, bus-penggandeng, pengukuran, dan kapasitor sesuai dengan diagram kelistrikan dan persyaratan merek komponen Anda.

Q3: Merek komponen apa yang dapat digunakan?

Pilihan umum mencakup ABB, Schneider, Siemens, CHINT, Delixi atau merek lain yang ditentukan proyek, bergantung pada anggaran dan persyaratan teknis.

Q4: Dokumen apa yang diberikan sebelum pengiriman?

Kami dapat menyediakan gambar tata letak, diagram pengkabelan, laporan pengujian rutin, daftar pengepakan dan foto produk sebelum pengiriman sesuai dengan pesanan yang dikonfirmasi.
