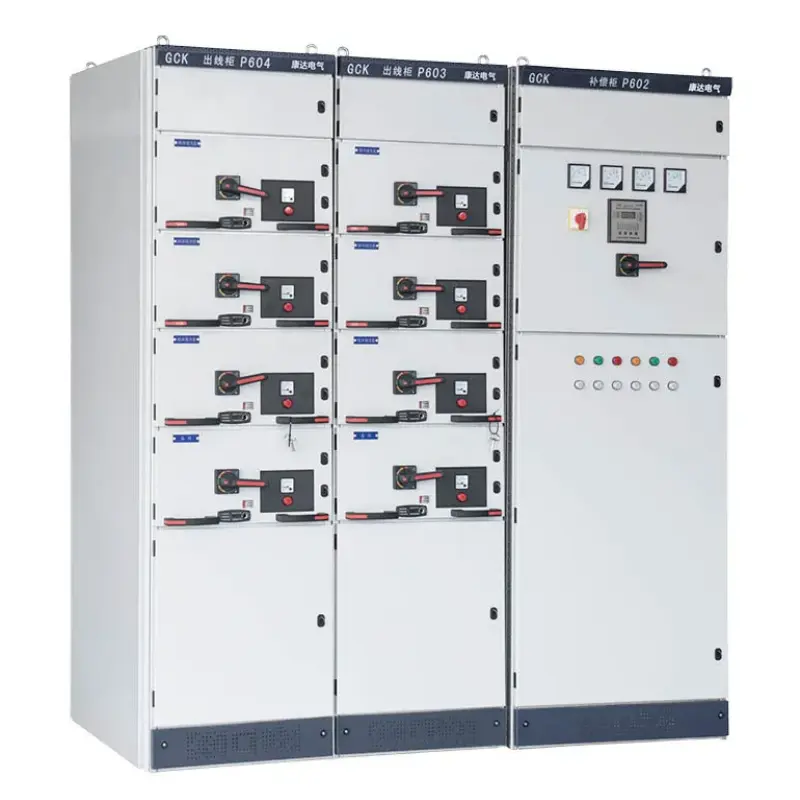

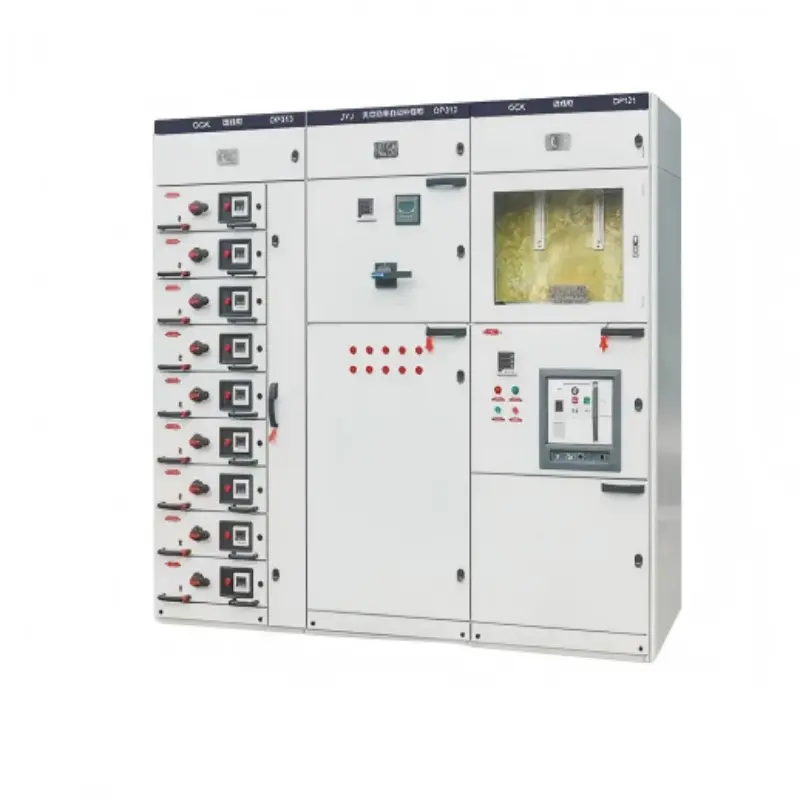

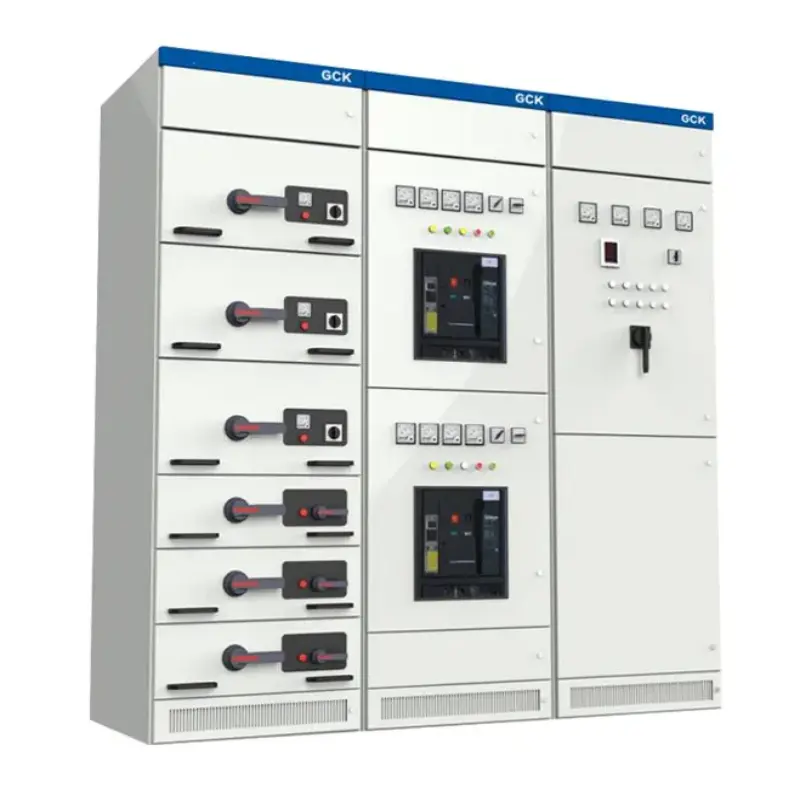

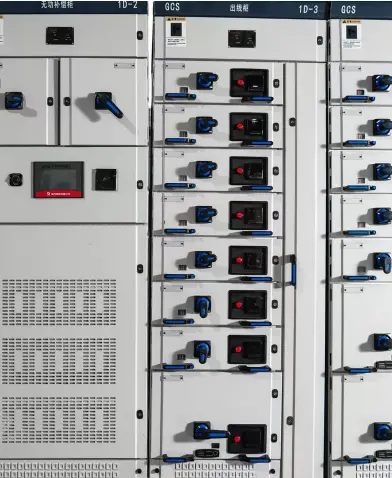

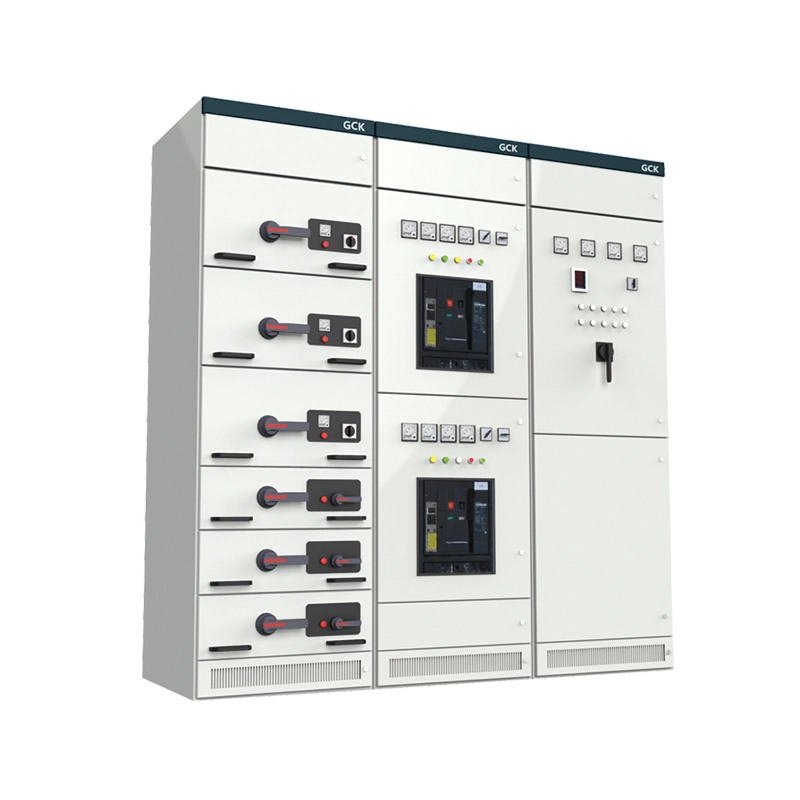

Kabinet Sakelar Ekonomis Rakitan Profil C GCK

Rakitan profil C GCK Kabinet Saklar Ekonomis adalah aswitchgear tertutup bertegangan rendah (hingga 690V).menggunakan rangka baja profil C yang dibaut. Profil C adalah saluran baja galvanis canai dingin yang sudah dilubangi dengan kisi-kisi lubang modular 25 mm, memungkinkan perakitan tanpa pengelasan atau alat khusus.

Apa fungsi produk ini?

● Distribusi daya – menyalurkan daya dengan aman dari sumber masuk utama ke pengumpan, motor, panel penerangan, dan beban lainnya.

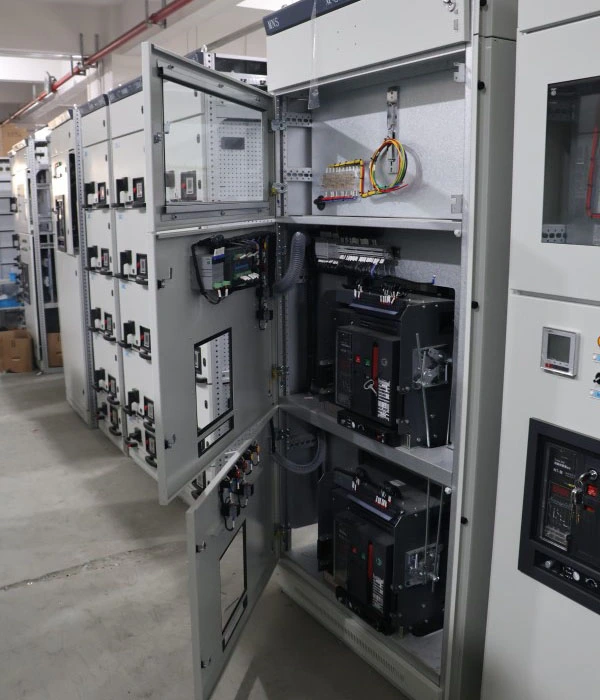

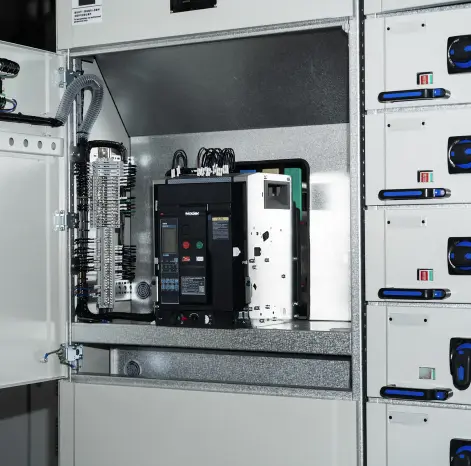

● Fungsi laci – Menampung laci yang dapat ditarik (pemutus sirkuit, kontaktor, soft starter) yang dapat ditukar saat busbar utama tetap aktif, sehingga meminimalkan waktu henti.

● Konfigurasi ulang di lokasi – Menambah atau memindahkan bagian secara mudah dengan membuka baut pelat ujung, memasang baut pada bilik baru, dan memperluas busbar dengan kit sederhana.

● Perlindungan & isolasi – Menyediakan interlock mekanis, penutup, dan bentuk pemisahan yang dapat dikonfigurasi (Formulir 2b, 3b, atau 4b).

Opsi Kustomisasi

Intinya, kabinet ini menawarkan draw-out yang modernswitchgearfungsionalitas — pemeliharaan yang aman, kepadatan tinggi, dan modularitas — dengan harga tingkat pemula. Ini ideal untuk pabrik industri kecil dan menengah, bangunan komersial, proyek infrastruktur, dan retrofit yang hemat anggaran di mana kualitas tidak dapat dikompromikan.

Parameter Produk (Spesifikasi)

Di bawah ini adalah spesifikasi teknis utama untuk rakitan profil C GCK Kabinet Saklar Ekonomis. Nilai didasarkan pada konfigurasi standar dan dapat disesuaikan untuk kebutuhan proyek tertentu.

Fitur dan Aplikasi Produk (Format Tanya Jawab)

Rakitan profil C GCK Kabinet Saklar Ekonomis menonjol karena kombinasi unik antara ekonomi, fleksibilitas, dan kinerja yang telah terbukti. Di bawah ini kami menjawab pertanyaan paling umum yang ditanyakan pelanggan tentang fitur dan aplikasi yang sesuai.

Q1: Apa yang membuat desain profil C lebih ekonomis dibandingkan switchgear yang dilas?

J: Tiga alasan: (1) Rangka yang disatukan dengan baut menghilangkan perlengkapan pengelasan yang mahal. (2) Kotak 25mm yang sudah dilubangi menghilangkan pengeboran khusus. (3) Profil yang rusak dapat diganti satu per satu, bukan seluruh rangka. Saat Anda membeli Kabinet Sakelar Ekonomis rakitan profil C GCK, Anda membayar berdasarkan nilai, bukan rekayasa berlebihan.

Q2: Apakah struktur yang dibaut cukup kuat untuk lingkungan industri?

J: Ya. Torsi yang tepat (M8:18Nm, M10:35Nm), memenuhi IEC 61439-2 dan tahan terhadap gaya hubung singkat 50kA tanpa deformasi permanen. Untuk getaran ekstrim (misalnya, mesin press atau kapal), kami merekomendasikan pengelasan kamiseri MNS. Untuk 95% lokasi industri/komersial, profil GCK C sudah lebih dari cukup.

Q3: Bagaimana hasil akhir galvanis dibandingkan dengan lapisan bubuk?

A: Galvanisasi hot-dip setelah pelubangan menutupi semua permukaan — termasuk tepian dan lubang yang terpotong — dengan lapisan seng seragam ≥65μm. Lapisan ini tidak akan terkelupas atau terkorosi ketika kelembapan merembes ke baliknya, sehingga mengungguli lapisan bubuk di lingkungan yang lembap (misalnya, pengolahan air, pabrik tekstil). Jika warna diperlukan, lapisan bubuk dapat diaplikasikan di atas lapisan galvanis.

Q4: Apa saja skenario aplikasi yang paling umum?

J: Berdasarkan ribuan instalasi global, Kabinet Sakelar Ekonomis rakitan profil C GCK paling sering digunakan di:

Pabrik industri kecil dan menengah: pengolahan makanan, pencetakan plastik, fabrikasi logam dan pabrik tekstil

Bangunan komersial: pusat perbelanjaan, hotel dan gedung perkantoran

Pengolahan air dan air limbah: stasiun pompa, sistem irigasi dan desalinasi

Proyek retrofit: mengganti switchboard tetap lama dengan switchgear tarik modern

Instalasi listrik sementara: lokasi konstruksi, kamp penambangan, dan sistem pembangkit listrik acara

Detail Produksi & Keunggulan Kompetitif

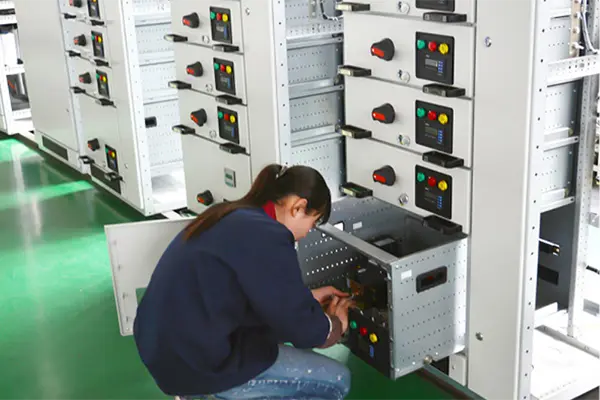

Detail Produksi – Bagaimana Kami Membangun Rakitan Profil C GCK Kabinet Saklar Ekonomis

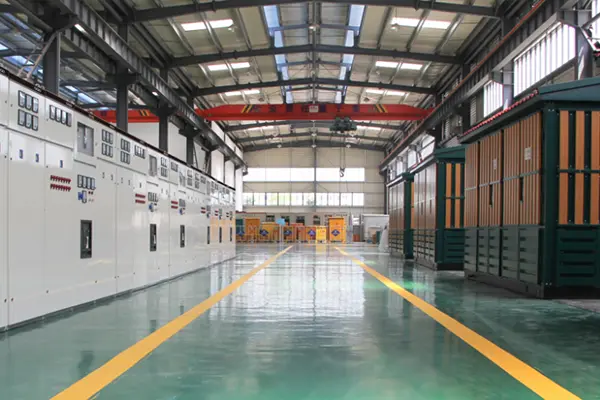

Di Lugao Power Co., Ltd., kami memproduksi setiap perakitan profil C GCK Kabinet Saklar Ekonomis dengan konsistensi, daya tahan, dan kemudahan perakitan.

1. Pembuatan profil C:Kumparan baja 2,0 mm Q235B standar Jepang → Kotak pelubang CNC 25 mm → bentuk C bentuk dingin (akurasi ± 0,3 mm) → dipotong memanjang → galvanis celup panas (≥65μm, ASTM A123).

2. Dudukan laci:Baja galvanis 2,5 mm dengan lesung posisi dan rol nilon. Menerima laci 8E/2 hingga 24E melalui pelat adaptor. Interlock mekanis tiga posisi (terhubung/uji/terisolasi) dengan pengait gembok.

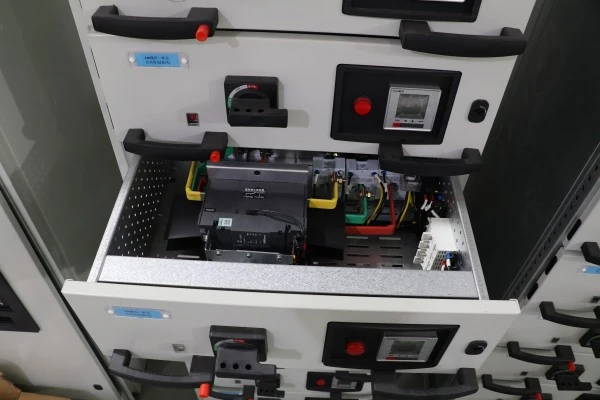

3. Unit laci:Panel depan baja 1,5 mm, lapisan bubuk RAL 7035, label berukir laser. Tangani dengan indikator O/I. Kontak primer: tembaga berlapis perak (≥10μm), desain tulip pegas. Kabel sekunder: kawat tembaga PVC 2,5 mm² dengan ferrules bernomor. Diuji di pabrik untuk kontinuitas, insulasi, dan pengoperasian mekanis.

4. Sistem busbar:Tembaga ETP (98% IACS), sambungan berlapis perak dengan torsi hingga 35–40Nm. Busbar didukung setiap 500mm (lebih ketat dari 800mm pada umumnya). Busbar vertikal terhubung melalui sambungan tembaga yang dibaut.

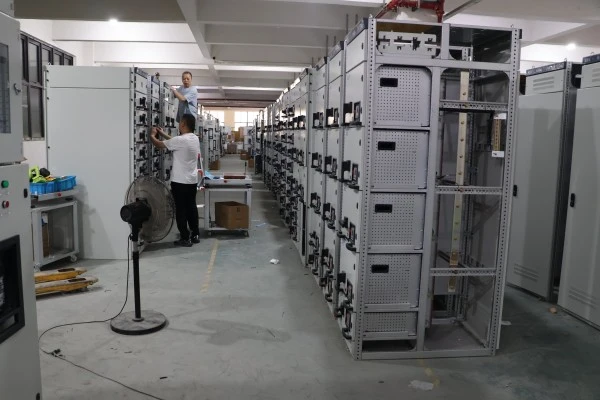

5. Perakitan & pengujian:Rakitan yang dikontrol torsi. Setiap unit diuji: dielektrik (2,5kV/1 menit), kontinuitas, interlock mekanis, dan kenaikan suhu pada arus pengenal 1,1x. Laporan pengujian pabrik disertakan.

Layanan Purna Jual – Garansi Satu Tahun

Masa garansi:12 bulan sejak tanggal commissioning, tetapi tidak melebihi 18 bulan sejak tanggal pengiriman.

Yang ditanggung: Semua cacat produksi termasuk:

● Deformasi profil C di bawah beban mekanis terukur

● Kerusakan interlock laci (kegagalan mencegah kesalahan pemasangan atau penarikan)

● Keausan kontak primer melebihi 0,5 mm dalam masa garansi

● Kesalahan pengkabelan sekunder atau terminasi longgar yang disebabkan oleh perakitan pabrik

● Lapisan galvanis terkelupas (asalkan tidak ada abrasi eksternal)

Apa yang tidak tercakup: Kerusakan akibat pemasangan yang tidak tepat, modifikasi yang tidak sah, pengoperasian di luar peringkat papan nama, benturan fisik, korosi akibat paparan bahan kimia yang tidak disebutkan dalam pesanan, atau force majeure (petir, banjir, kebakaran, dll.).

Komitmen respons:

● Dukungan teknis jarak jauh:dalam waktu 8 jam kerja melalui email, WhatsApp, atau panggilan video.

● Pengiriman suku cadang:dalam waktu 48 jam untuk klaim garansi (standar kurir).

Dokumentasi yang disediakan pada setiap pengiriman:

1. Laporan pengujian pabrik (dielektrik, kontinuitas, kenaikan suhu)

2. Gambar perakitan dan diagram garis tunggal

3. Jadwal laci yang mencantumkan peringkat dan fungsi masing-masing laci

4. Lembar spesifikasi torsi untuk perakitan kembali di tempat (pesanan KD)

5. Panduan pengoperasian dan pemeliharaan
