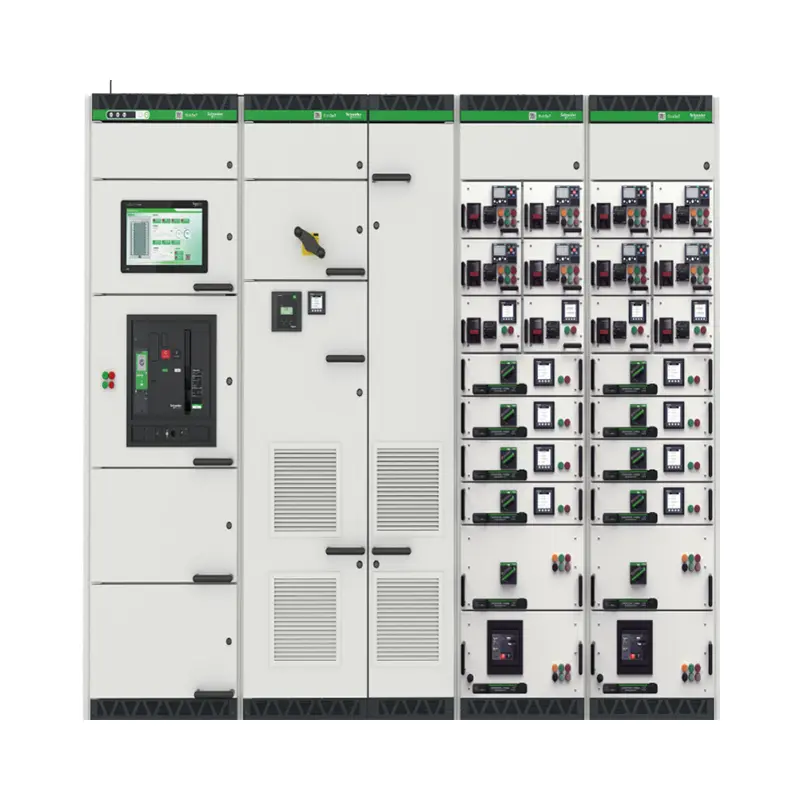

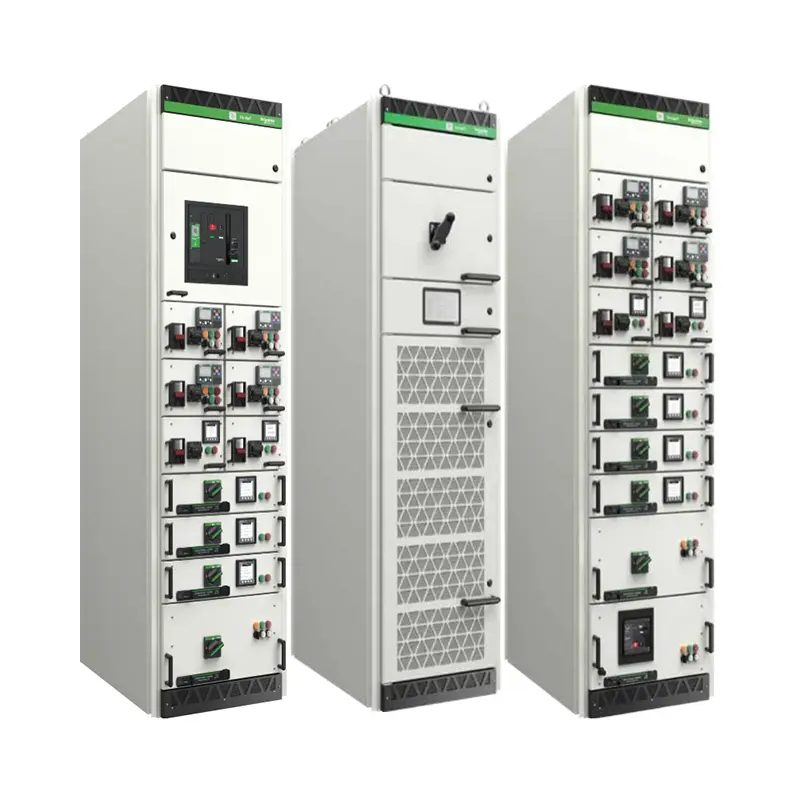

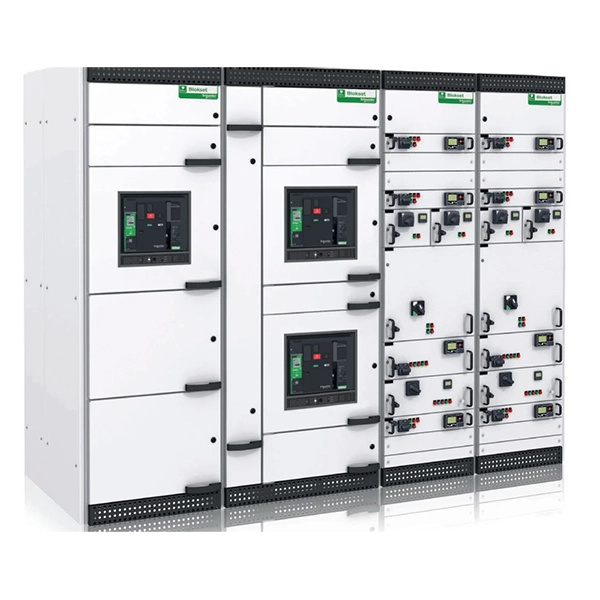

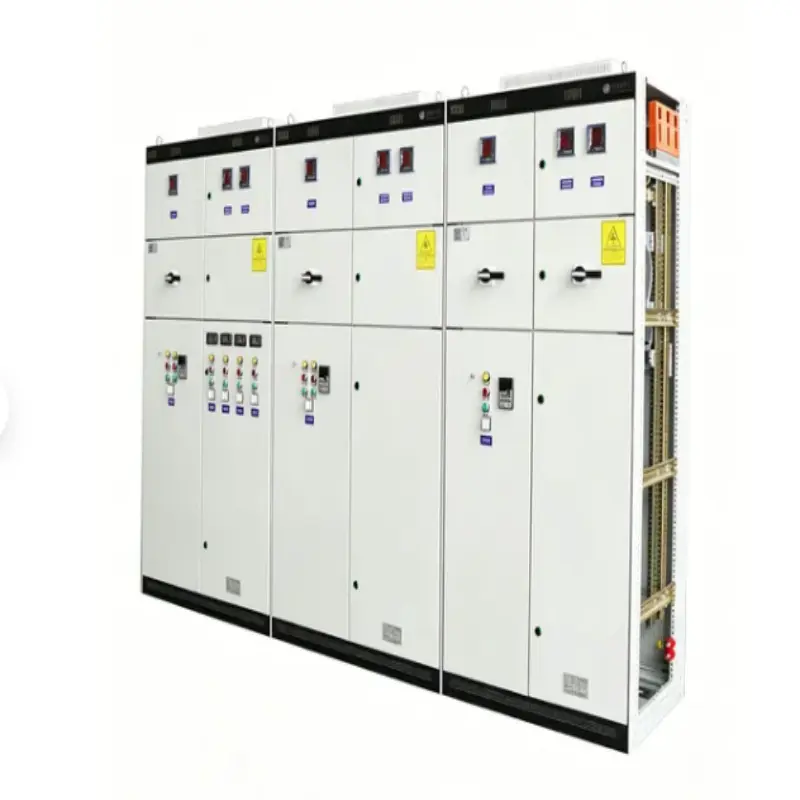

Switchgear Panel Tipe Laci Distribusi Daya Cerdas

saklar Panel Tipe Laci Distribusi Daya Cerdas dari Lugao Power Co., Ltd. adalah rakitan tegangan rendah berkinerja tinggi yang menggabungkan perlindungan cerdas, pengukuran, dan komunikasi. Tidak seperti panel tetap tradisional, versi tipe laci ini memungkinkan setiap unit sirkuit dimasukkan atau ditarik tanpa mematikan seluruh sistem. Setiap laci menampung pemutus sirkuit, pengontrol, dan sensor khusus. Kemampuan "cerdas" berasal dari penganalisis kualitas daya internal, komunikasi Modbus TCP/IP atau Profibus, dan peringatan kegagalan otomatis. ItusaklarCocok untuk sistem AC 690V, 50/60Hz, arus pengenal hingga 6300A. Memenuhi standar IEC 61439-1/2 dan GB/T 7251.

Fitur dan Aplikasi Produk (Dengan Format Tanya Jawab)

Bagian ini membahas kekhawatiran umum pembeli dan menyoroti keunggulan teknik Switchgear Panel Tipe Laci Distribusi Daya Cerdas.

Q1: Bagaimana mekanisme laci meningkatkan pemeliharaan?

J: Unit ini dilengkapi laci tiga posisi (terhubung/uji/terputus) dengan interlock mekanis. Anda dapat mengganti laci yang rusak dalam waktu kurang dari 60 detik tanpa mematikan sirkuit yang berdekatan. Ini adalah manfaat utama Switchgear Panel Tipe Laci Distribusi Daya Cerdas untuk fasilitas penting.

Q2: Fungsi "cerdas" apa yang ada di dalamnya?

A: Pemantauan tegangan, arus, faktor daya, dan harmonisa secara real-time. Alarm otomatis jika terjadi kelebihan beban, korsleting, atau kenaikan suhu. Log data dapat diekspor melalui RS485 atau Ethernet. Kendali trip/close jarak jauh dari sistem SCADA pusat.

Q3: Apakah mekanisme laci dapat diandalkan setelah banyak penyisipan?

J: Ya. Setiap laci diuji untuk 5.000 pengoperasian mekanis dan 1.000 pengoperasian kelistrikan tanpa penurunan kinerja. Kontaknya berlapis perak dengan tekanan pegas.

Q4: Di mana produk ini dapat dipasang?

Daftar Aplikasi:

1. Pusat Data: Untuk jalur daya redundan dan MTTR (Mean Time To Repair) minimal.

2. Rumah Sakit: Sirkuit pendukung kehidupan yang penting memerlukan pasokan listrik yang tidak terputus.

3. Pabrik Industri: Pusat kendali motor (MCC) untuk konveyor, pompa, dan kompresor.

4. Kompleks Komersial: Penerangan mal dan distribusi HVAC.

5. Energi Terbarukan: Integrasi tenaga surya/angin dengan umpan balik jaringan pintar.

Parameter Produk (Spesifikasi)

Detail Produksi (Kualitas & Manufaktur)

1. Penutup: pelat baja canai dingin 2,0 mm, elektro-galvanis dan dilapisi bubuk (RAL 7035). Ketahanan korosi >500 jam uji semprotan garam.

2. Mekanisme Laci: Rel pemandu presisi tinggi dengan pegangan yang dapat mengunci sendiri. Perlindungan aman untuk jari IP20 di dalam kompartemen laci.

3. Sistem Busbar: Busbar tembaga persegi panjang (konduktivitas IACS 98%), diisolasi sepenuhnya dengan selongsong heat-shrink.

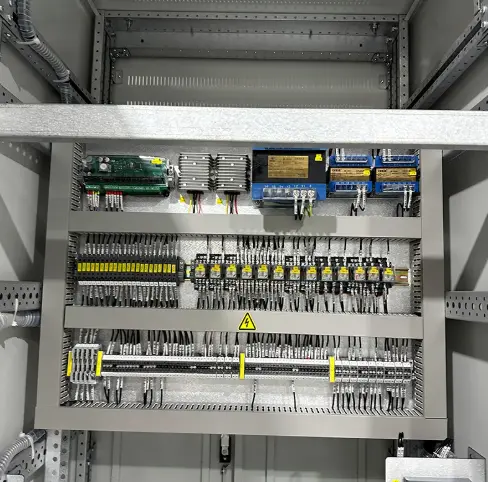

4. Pengkabelan: Kabel bersertifikat IEC UL1015 atau 60245, diberi label dengan nomor ganda dan kode warna.

5. Pengujian: Setiap unit rakitan menjalani:

● Ketahanan tegangan dielektrik (3000V AC selama 1 menit)

● Tes injeksi primer dan sekunder

● Uji pengoperasian mekanis laci

● Uji kenaikan suhu pada arus pengenal penuh

Pengemasan & Pengiriman

1. Pengemasan:

Setiap laci dibungkus satu per satu dengan film PE anti-statis. Panel utama dilindungi oleh pelindung tepi dan diikatkan pada palet kayu yang difumigasi. Semua penutup ditutupi dengan bubble wrap dan kain tenun PP. Unit luar ruangan berperingkat IP54 mendapatkan penutup laminasi tahan air tambahan.

2. Tanda Pengiriman:

● logo ugao Power, nomor pesanan, berat, dimensi, dan label “Komponen Rapuh – Elektronik”.

3. Pengiriman:

● Waktu tunggu produksi: 25–35 hari kerja setelah persetujuan gambar.

● Pelabuhan: Shanghai / Ningbo.

● Pengiriman: Angkutan laut (FCL atau LCL), angkutan udara untuk laci cadangan yang mendesak.

Pertanyaan yang Sering Diajukan

Q1: Bisakah saya membeli satu laci sebagai suku cadang tanpa membeli seluruh panel?

J: Ya. Lugao Power Co., Ltd. menjual laci cerdas individu. Kami dapat memproduksi laci cadangan yang cocok sesuai dengan gambar asli, label laci, konfigurasi sirkuit, dan model komponen. Kompatibilitas akhir harus dikonfirmasi pada tahap tinjauan teknis.

Q2: Apakah Switchgear Panel Tipe Laci Distribusi Daya Cerdas mendukung pengaturan ulang jarak jauh setelah terjadi kesalahan?

A: Ya, melalui modul komunikasi. Operator dapat memutuskan sambungan dari jarak jauh, mendiagnosis kesalahan, dan menyambung kembali (jika diizinkan oleh kode keselamatan setempat). Namun pemeriksaan manual tetap disarankan untuk perjalanan arus pendek.

Q3: Berapa jumlah maksimum laci per panel untuk produk Anda?

A: Untuk laci 160A, kami dapat memasang hingga 24 unit dalam panel setinggi 2200mm. Untuk laci 630A maksimal 12 unit. Tata letaknya mengikuti pemisahan Formulir 4b, yang berarti setiap laci diisolasi sepenuhnya dalam kompartemen logamnya sendiri.

Q4: Apakah Anda menyediakan layanan instalasi dan commissioning?

J: Kami menyediakan komisioning video jarak jauh sebagai standar. Opsional: Uji coba di lokasi oleh teknisi Lugao (biaya perjalanan + tarif harian, termasuk perpanjangan garansi 1 tahun).*

Q5: Bisakah Anda mengintegrasikan pemutus pihak ketiga seperti Mitsubishi atau LS?

J: Tentu saja. Sasis laci dirancang untuk menerima sebagian besar merek utama: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT, dan lainnya. Cukup tentukan model pemutus saat Anda membeli.

Layanan Purna Jual & Garansi

Masa Garansi: 12 bulan (1 tahun) sejak tanggal pengiriman.

Selama periode ini,Lugao Power Co., Ltd.mencakup segala cacat produksi, termasuk mekanisme laci, pengontrol cerdas, dan modul komunikasi. Bahan habis pakai (lampu, sekring) tidak termasuk.
