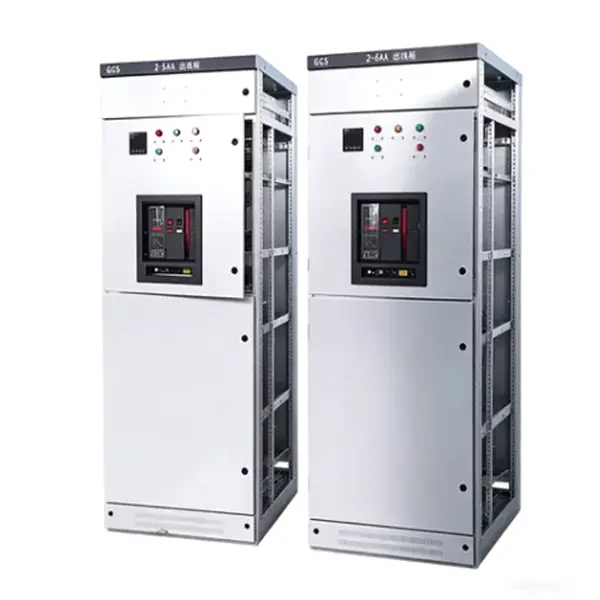

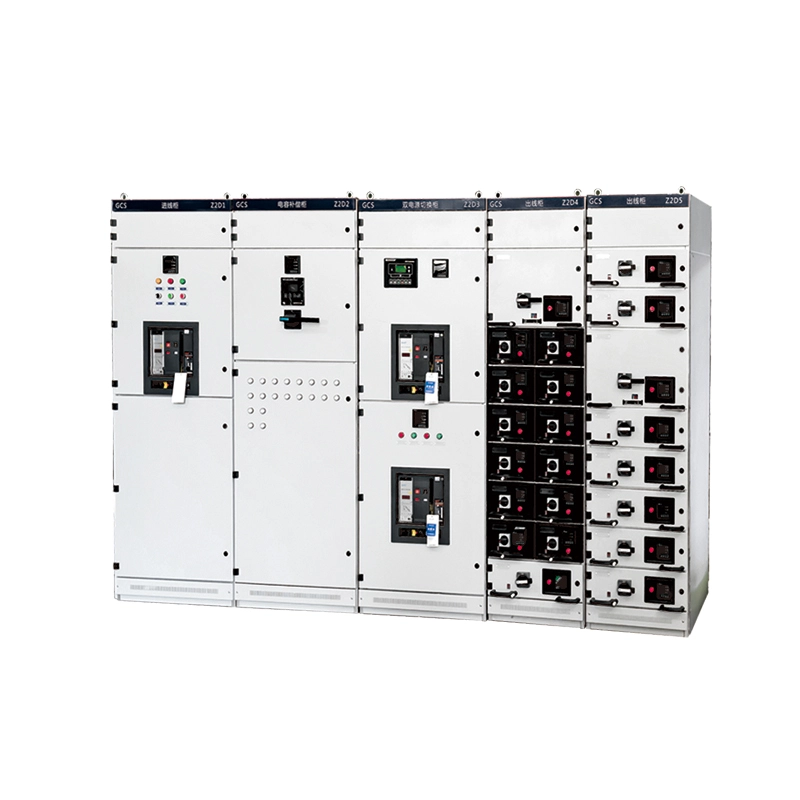

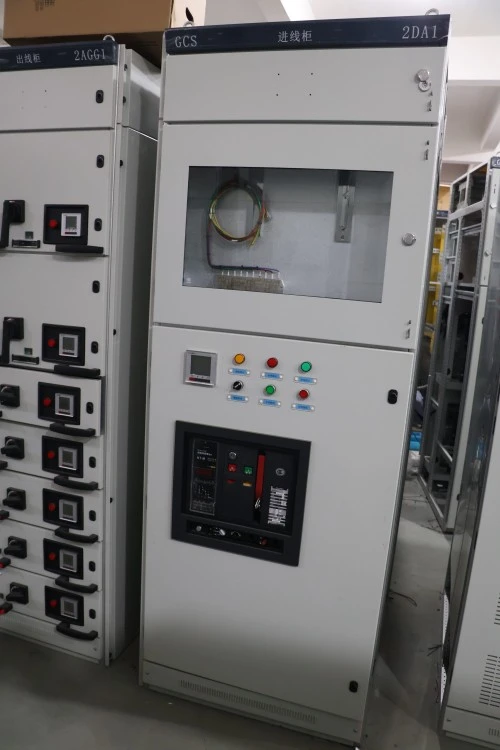

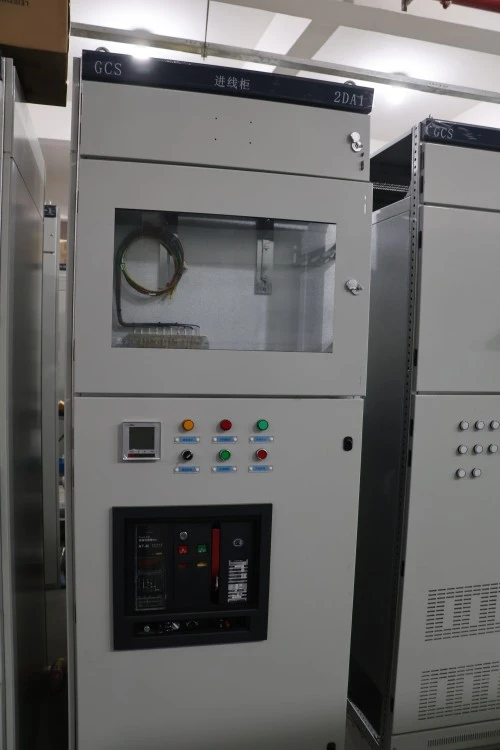

Switchgear Panel Tegangan Rendah Tipe Draw-out GCS

Switchgear Panel Tegangan Rendah tipe Draw-out GCS adalah rakitan switchgear tertutup canggih yang dirancang dengan cermat untuk penerimaan daya, distribusi, dan kontrol motor cerdas dalam sistem industri AC tiga fase yang beroperasi pada voltase terukur hingga 400V (dengan peringkat insulasi mencapai 1000V) dan arus terukur busbar utama horizontal hingga 4000A. Sebagai tulang punggung pusat distribusi listrik tegangan rendah modern, Switchgear Panel Tegangan Rendah tipe Draw-out GCS ini mengintegrasikan rangkaian komponen primer dan sekunder yang komprehensif—termasuk pemutus sirkuit udara (ACB), pemutus sirkuit kotak cetakan (MCCB), kontaktor, relai beban berlebih termal, pengontrol logika yang dapat diprogram (PLC), dan meter digital multifungsi—ke dalam unit laci modular yang terstandarisasi dan dapat dipertukarkan sepenuhnya.

Parameter Produk (Spesifikasi)

Di bawah ini adalah tabel spesifikasi teknis untuk Switchgear Panel Tegangan Rendah tipe Draw-out GCS standar.

Frekuensi Terukur 50Hz / 60Hz Standar yang Berlaku IEC 61439-1/2, GB/T 7251 Pemasangan Dalam ruangan, berdiri di lantai Posisi Laci Posisi Tersambung, Uji, Terputus, dan Ditarik Entri Kabel Atas atau bawah Entri kabel atas atau bawah Bahan Busbar Tembaga atau aluminium sesuai dengan konfigurasi proyek Suhu Sekitar -5°C hingga +40°C, atau kondisi khusus proyek Ketinggian standar ≤2000m, ketinggian lebih tinggi tersedia berdasarkan desain konfirmasi.

Fitur Produk Dan Aplikasi

Q1: Apa saja fitur fungsional yang menonjol dari Switchgear Panel Tegangan Rendah tipe Draw-out GCS ini?

J: Switchgear Panel Tegangan Rendah tipe Draw-out GCS dicirikan oleh kemampuan pertukaran dan keamanannya yang tinggi. Laci fungsional dengan tingkat yang sama dapat diganti sepenuhnya, sehingga menghilangkan kesalahan pengkabelan selama penggantian darurat. Ia juga dilengkapi mekanisme interlock mekanis presisi yang secara ketat menerapkan urutan "Off-Position-Test-On", mencegah operator menghubungkan atau memutuskan sirkuit di bawah beban. Selain itu, desain ventilasi canggih memastikan pembuangan panas yang efektif untuk sirkuit arus tinggi.

Q2: Skenario manakah yang paling cocok untuk switchgear ini?

J: Switchgear Panel Tegangan Rendah tipe Draw-out GCS ini cocok untuk sektor yang menuntut daya tanpa gangguan dan pemulihan kesalahan yang cepat. Aplikasi yang umum termasuk kilang petrokimia (untuk kontrol pompa dan kompresor), pabrik skala besar (jalur produksi otomatis), sistem tambahan pembangkit listrik, angkutan kereta api perkotaan, dan gardu induk komersial. Desainnya yang dapat ditarik menjadikannya pilihan utama untuk lingkungan kritis mana pun yang memerlukan waktu henti yang minimal.

Detail Produksi

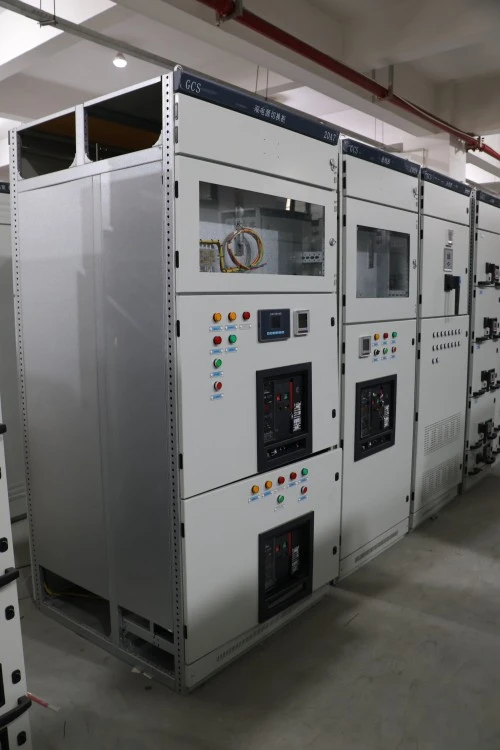

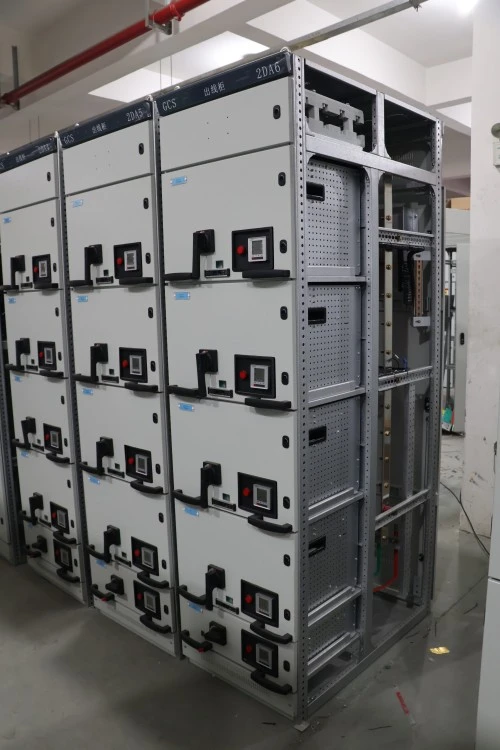

1. Fabrikasi Rangka Kabinet – Struktur yang Direkayasa dengan Presisi

Penutup Switchgear Panel Tegangan Rendah tipe Draw-out GCS Lugao Power dimulai dengan lembaran baja canai dingin berkualitas tinggi, dipilih karena kerataan dan integritas strukturalnya yang unggul. Semua panel baja diproses melalui pusat pelubangan dan pembengkokan menara CNC yang diimpor, mencapai akurasi sudut tekuk dalam ±0,5° dan presisi posisi lubang dalam ±0,1mm. Setelah dibentuk, rangka mengalami perawatan permukaan multi-tahap: penghilangan lemak, pengawetan asam, fosfat, dan pelapisan bubuk epoksi elektrostatik, kemudian dipanggang pada suhu 180–200°C untuk membentuk lapisan akhir yang keras dan tahan korosi. Kabinet rakitan memiliki perlindungan IP30 hingga IP40, yang secara efektif melindungi komponen internal dari debu, kelembapan, dan kontak yang tidak disengaja.

2. Sistem Busbar – Inti Tembaga Konduktivitas Tinggi

Semua busbar utama, vertikal, dan cabang dibuat dari tembaga elektrolitik dengan kemurnian 99,95% (kelas T2), memastikan konduktivitas ≥ 98% IACS. Permukaan busbar diberi perlakuan multi-lapis—baik berlapis timah, berlapis perak, atau dilapisi dengan selongsong insulasi penyusut panas bertegangan tinggi—untuk mencegah oksidasi dan meningkatkan pembuangan panas. Setiap sambungan busbar dikencangkan dengan alat torsi yang dikalibrasi dan ditandai agar dapat ditelusuri, sehingga menghilangkan titik panas lokal yang dapat membahayakan keandalan jangka panjang.

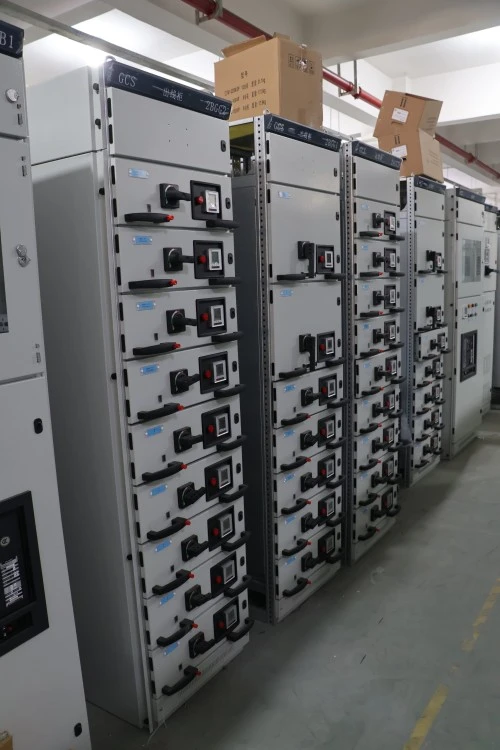

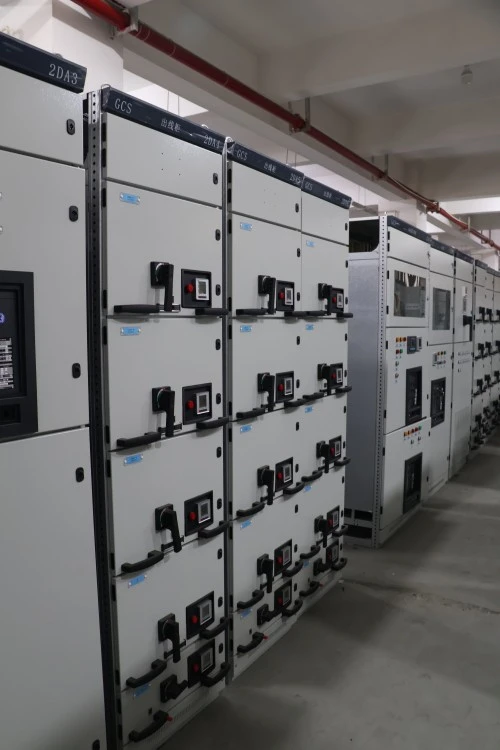

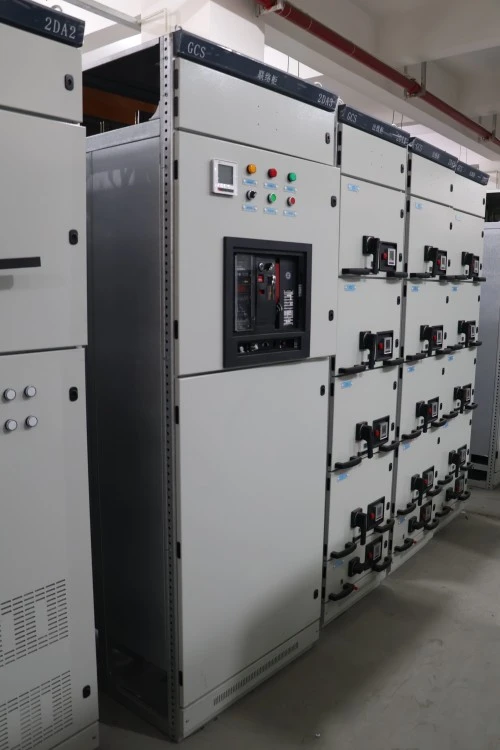

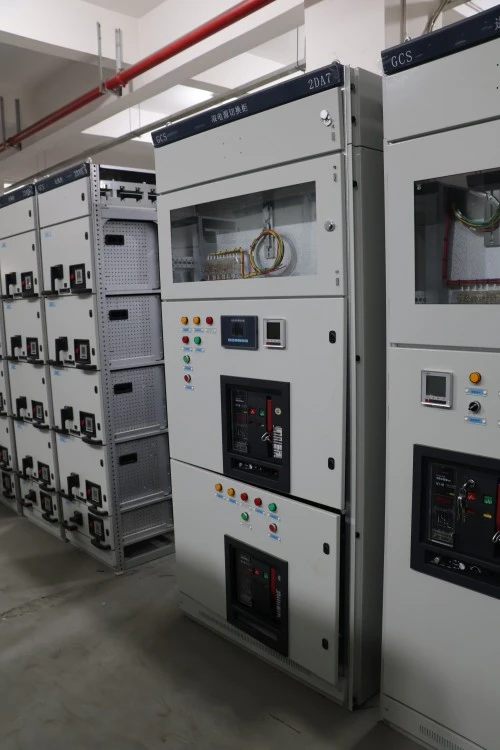

3. Rakitan Laci – Prosedur Penyetelan "Tiga Langkah".

Setiap unit fungsional tarik keluar menjalani penyetelan slide tiga langkah eksklusif kami:

1: Rel pemandu dipasang secara manual dan disetel untuk penyelarasan awal.

2: Laci dimasukkan dan ditarik dalam kondisi tanpa beban untuk memverifikasi kelancaran mekanis dan pengikatan kait.

3: Dalam pengujian kontinuitas listrik, laci diputar beberapa kali sambil memantau resistansi kontak plug-in primer dan sekunder. Hanya unit yang memenuhi ambang batas kelancaran operasi kami yang disetujui.

Prosedur ketat ini memastikan setiap laci meluncur dengan mudah dan mempertahankan kontak listrik yang sempurna di seluruh jangkauan pergerakannya.

4. Keunggulan Kompetitif – Toleransi Lebih Ketat dan Kontak Unggul

Dibandingkan dengan alternatif pasar standar, keunggulan manufaktur Lugao Power nyata dan terukur:

Kontrol Toleransi Jalur Panduan: Kami menjaga celah mekanisme laci pada ±0,5 mm (umumnya di industri adalah ≥±1,0 mm). Toleransi yang lebih ketat ini mencegah laci bergetar atau kendur selama pengoperasian, sehingga secara langsung menghilangkan penyebab utama keausan kontak primer dan panas berlebih.

Konektor Utama Berlapis Perak: Semua kontak plug-in dibuat dari paduan tembaga dan diakhiri dengan lapisan pelapisan perak dengan ketebalan ≥6μm. Resistensi kontak perak yang lebih rendah dan sifat anti-oksidasi yang sangat baik secara signifikan mengurangi kehilangan daya pada titik sambungan, sehingga meningkatkan stabilitas termal jangka panjang dan efisiensi energi Switchgear Panel Tegangan Rendah tipe Draw-out GCS secara keseluruhan.

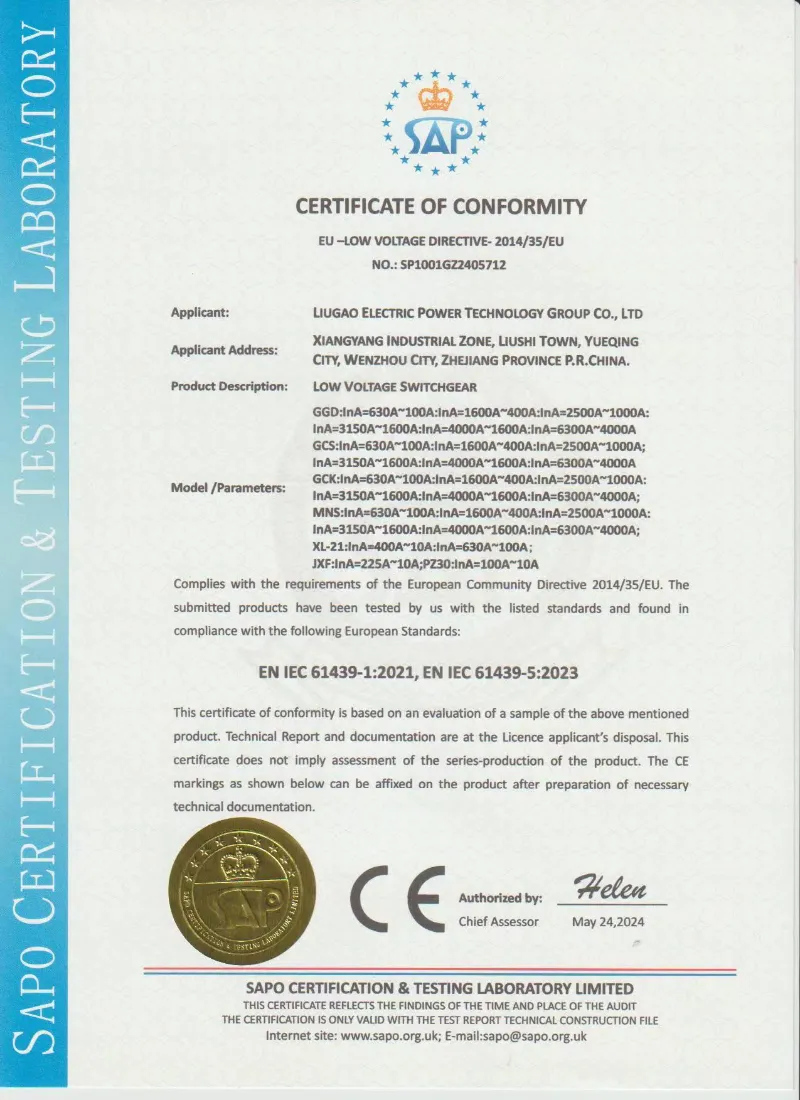

Sertifikasi dan Penjaminan Mutu

Lugao memproduksi switchgear tegangan rendah tipe draw-out GCS sesuai dengan persyaratan teknis proyek dan standar switchgear tegangan rendah yang berlaku seperti IEC 61439-1/2 dan GB/T 7251. Inspeksi rutin dan laporan pengujian dapat diberikan sebelum pengiriman sesuai dengan perjanjian teknis yang dikonfirmasi.

• Desain dan pengujian berbasis IEC 61439-1/2
• Manufaktur dan inspeksi berbasis GB/T 7251
• Uji ketahanan frekuensi daya
• Uji ketahanan isolasi
• Uji operasi mekanis untuk unit laci
• Inspeksi fungsi interlock
• Uji kabel sekunder dan operasi fungsional
• Pemeriksaan torsi sambungan busbar
• Laporan pengujian rutin sebelum pengiriman
• Foto inspeksi pabrik tersedia berdasarkan permintaan



Pengemasan, Pengiriman & Layanan Purna Jual

Pengemasan dan Pengiriman:

Setiap Switchgear Panel Tegangan Rendah tipe Draw-out GCS terlebih dahulu dibungkus dengan film PE untuk mencegah kelembapan dan debu, kemudian dibungkus dalam peti kayu tugas berat yang difumigasi dan diperkuat dengan tali baja. Kami menggunakan kemasan bersegel vakum untuk komponen elektronik sensitif dan sudut pelindung yang terbungkus penuh untuk mencegah kerusakan akibat transit. Pengiriman standar dilakukan melalui kontainer 20GP/40HQ, dengan pengiriman diasuransikan oleh perusahaan asuransi kelautan terkemuka dunia untuk melindungi investasi Anda sepenuhnya.




Layanan purna jual:

Lugao Power Co., Ltd. memberikan garansi komprehensif selama 12 bulan sejak tanggal commissioning (atau 18 bulan sejak tanggal pengiriman, mana saja yang lebih dulu). Layanan kami mencakup dukungan hotline teknis 24/7, panduan video jarak jauh, dan layanan di lokasi dari teknisi bersertifikat bila diperlukan. Jika terjadi kegagalan kinerja dalam kondisi pengoperasian normal, kami menyediakan perbaikan atau penggantian suku cadang secara gratis.




Pertanyaan & Jawaban Pelanggan

Q: Apakah Switchgear Panel Tegangan Rendah tipe Draw-out GCS kompatibel dengan sistem busway saya saat ini?

A: Ya, kompatibilitas diperhatikan dengan ketat. Kami mengonfigurasikan flensa riser koneksi dari Switchgear Panel Tegangan Rendah tipe Draw-out GCS ini agar sejajar secara sempurna dengan trafo hulu dan antarmuka busway hilir Anda. Harap berikan gambar tata letak switchgear di lokasi Anda selama tahap konfirmasi teknis sehingga kami dapat menyesuaikan titik sambungan.




T: Apa yang terjadi jika laci rusak saat dioperasikan? Bisakah saya memperbaikinya tanpa mematikan sepenuhnya?

J: Tepatnya, hot-swapping cepat adalah keunggulan utamanya. Anda cukup memutar pemutus arus di dalam kompartemen tersebut ke "Mati", menarik unit yang rusak, dan memasukkan unit cadangan yang memiliki nilai yang sama. Switchgear Panel Tegangan Rendah tipe Draw-out GCS lainnya terus beroperasi, memulihkan daya dalam hitungan menit.




Q: Bagaimana cara mencegah insiden arc flash selama perawatan pada ruang busbar?

J: Keselamatan adalah yang terpenting. Kompartemen busbar utama dan cabang sepenuhnya terkotak. Kami memasang penghalang anti busur antara ruang unit tarik keluar dan ruang busbar vertikal. Saat mengakses bagian busbar, semua unit fungsional yang berdekatan dapat digembok dengan aman pada posisi "Terputus/Uji".
