Switchgear Tegangan Tinggi Tipe Tetap Tipe Kotak XGN

Peralatan Apa Ini?

Switchgear tegangan tinggi tipe tetap tipe Kotak XGN (XGN adalah singkatan dari “Tipe tetap tipe kotak”) adalah switchgear yang tertutup logam,switchgear tegangan tinggi dalam ruanganperakitan. Ini terutama digunakan dalam sistem tenaga AC tiga fase dengan tegangan pengenal 6kV, 10kV, 20kV, atau 35kV, dan frekuensi pengenal 50/60Hz.

Apa fungsinya?

Peralatan ini digunakan untuk menerima dan menyalurkan energi listrik, serta untuk mengendalikan, melindungi, dan memantau saluran listrik dan trafo. Berbeda dengan switchgear tipe draw‑out, switchgear tegangan tinggi tipe tetap tipe Kotak XGN menggunakan pemutus sirkuit yang dipasang tetap dan sakelar pemutus dengan celah isolasi yang terlihat, menjadikannya lebih kaku, hemat biaya, dan lebih mudah dirawat di banyak aplikasi industri dan komersial skala menengah.

Rincian Kode Model:

XGN – Tipe kotak Tipe tetap Dalam Ruangan yang tertutup Logam

Tipe kotak – Rumah logam yang tertutup sepenuhnya

Tipe tetap – Pemasangan tetap komponen switching utama

Aplikasi Khas:

Ruang distribusi listrik di pabrik, kompleks perumahan, pusat perbelanjaan, rumah sakit, pusat data, dan stasiun energi terbarukan.

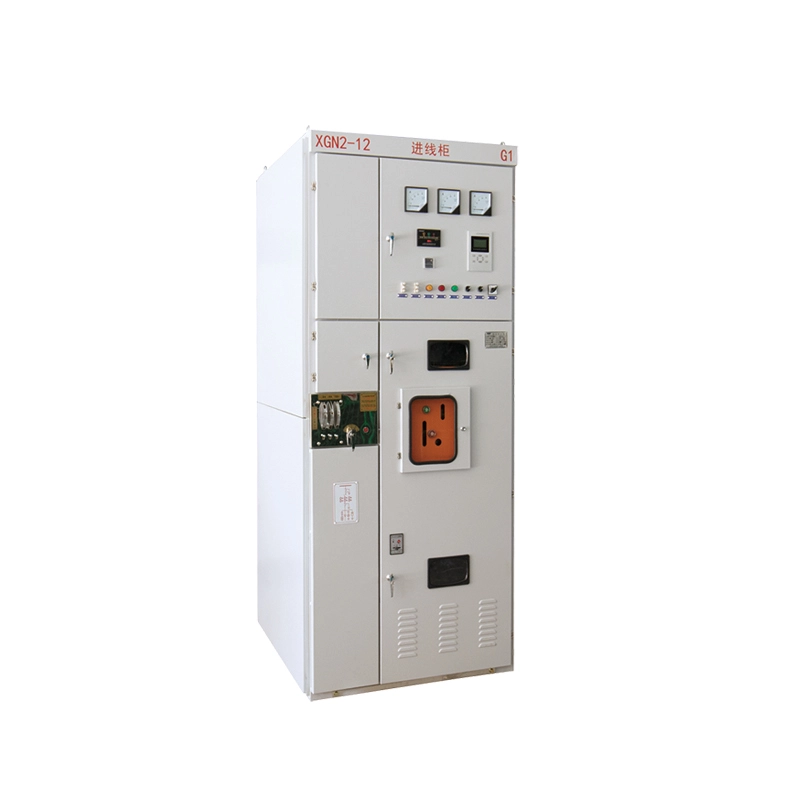

Deskripsi Produk

Switchgear tegangan tinggi tipe tetap tipe Kotak XGN adalah solusi switchgear yang terstandarisasi, ekonomis, dan sangat andal. Struktur intinya mencakup pemutus sirkuit vakum yang dipasang tetap, sakelar isolasi tiga posisi, trafo arus, trafo tegangan, dan mekanisme interlocking yang komprehensif. Penutupnya terbuat dari baja canai dingin atau baja tahan karat berkualitas tinggi, dilapisi dengan bubuk elektrostatis untuk ketahanan korosi yang sangat baik.

Parameter kelistrikan utama: tegangan pengenal 12kV (24kV/40,5kV opsional), arus pengenal hingga 3150A, arus tahan hubung singkat hingga 40kA. Ituswitchgearsepenuhnya mematuhi standar GB3906 dan IEC62271‑200.

Desainnya yang ringkas (lebar tipikal 800mm, kedalaman 900mm, tinggi 2200mm) menghemat ruang lantai yang berharga. Semua kompartemen bertegangan tinggi tertutup sepenuhnya dan saling bertautan, memastikan pengoperasian yang aman. Panel depan dilengkapi diagram mimik yang jelas, lampu indikasi, dan tombol trip darurat.

Switchgear tegangan tinggi tipe tetap tipe Kotak XGN sangat cocok untuk proyek yang mengutamakan pengoperasian sederhana, biaya awal rendah, dan perawatan mudah dibandingkan konfigurasi draw-out.

Parameter Produk (Spesifikasi)

Fitur dan Aplikasi Produk

Fitur Utama

1. Kesederhanaan Tipe Tetap – Tingkat Kegagalan Lebih Rendah

Tidak ada struktur rel bergerak yang rumit. Switchgear tegangan tinggi tipe tetap tipe Kotak XGN menggunakan sambungan baut atau kontak langsung, sehingga sangat mengurangi risiko kegagalan mekanis.

2. Kontak Putus yang Terlihat – Aman untuk Lockout/Tagout

Sakelar isolasi memberikan posisi kontak yang terlihat jelas. Operator dapat mengonfirmasi pemisahan sirkuit secara visual sebelum melakukan perawatan – sebuah keunggulan keselamatan yang penting dibandingkan peralatan tipe oli atau tipe mini yang lebih tua.

3. Kompak dan Hemat Ruang

Lebar serendah 600mm untuk versi 12kV. Ideal untuk retrofit di gardu induk dengan ruang terbatas.

4. Saling Bertautan Sepenuhnya – Mencegah Kesalahan Pengoperasian

Interlock mekanis dan elektrik antara pemutus sirkuit, sakelar isolasi, dan penutup depan mematuhi persyaratan “lima pencegahan”.

5. Dapat Beradaptasi pada Lingkungan yang Keras

Pemanas anti-kondensasi dan penutup depan IP4X memastikan pengoperasian yang andal di lingkungan lembab atau berdebu.

Area Aplikasi

● Pabrik industri – pasokan listrik untuk jalur produksi

● Kompleks komersial – ruang distribusi utama

● Pusat data – peralihan daya cadangan

● Pembangkit listrik tenaga angin/surya – pengumpulan tegangan menengah

● Rumah Sakit – peralihan daya ganda dengan gigi tetap

Tanya Jawab

T: Apa perbedaan antara switchgear tegangan tinggi tipe tetap tipe Kotak XGN dan tipe draw‑out (seperti KYN)?

J: Pertanyaan bagus. Switchgear tegangan tinggi tipe tetap tipe Kotak XGN memiliki pemutus sirkuit yang dipasang tetap. Anda tidak dapat “meluncurkan” pemutus tersebut, tetapi Anda akan mendapatkan struktur yang lebih kaku, biaya awal yang lebih rendah, dan perawatan yang lebih sederhana. Untuk aplikasi yang tidak memerlukan redundansi ketersediaan tinggi (misalnya, kurang dari 500 operasi per tahun), tipe tetap lebih ekonomis dan andal.

pintu.

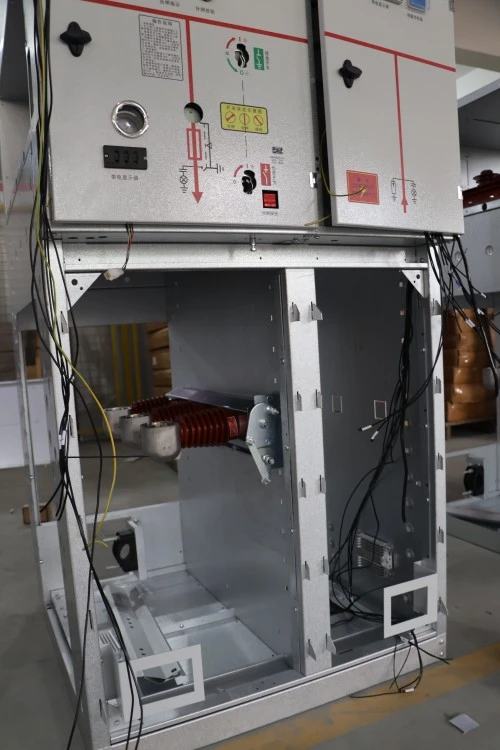

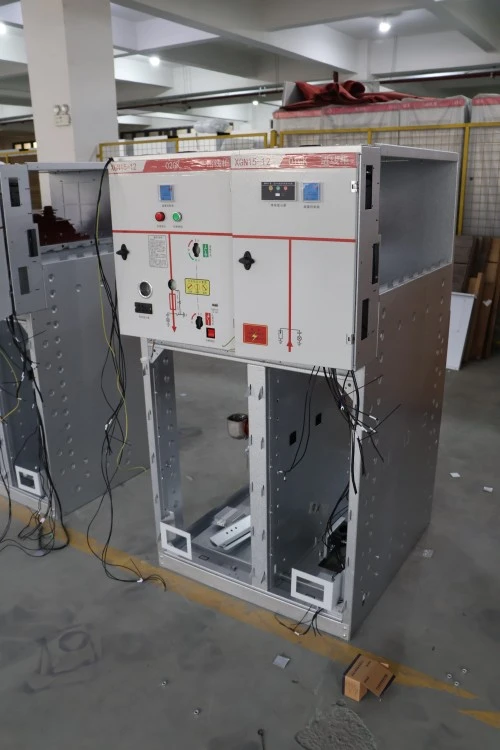

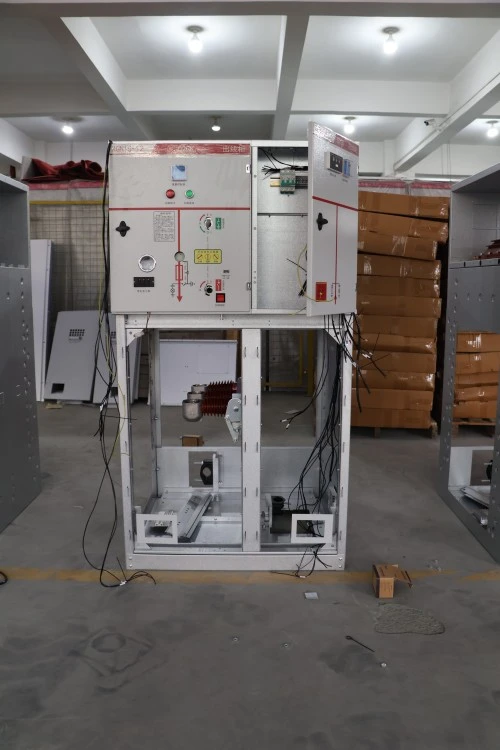

Detail Produksi

1. Pembuatan Kandang

Pelat baja canai dingin (tebal ≥2 mm) atau baja tahan karat 304

Pembengkokan, pengelasan, dan perawatan permukaan di rumah

Lapisan bubuk elektrostatik (ketebalan ≥60μm, uji semprotan garam ≥240 jam)

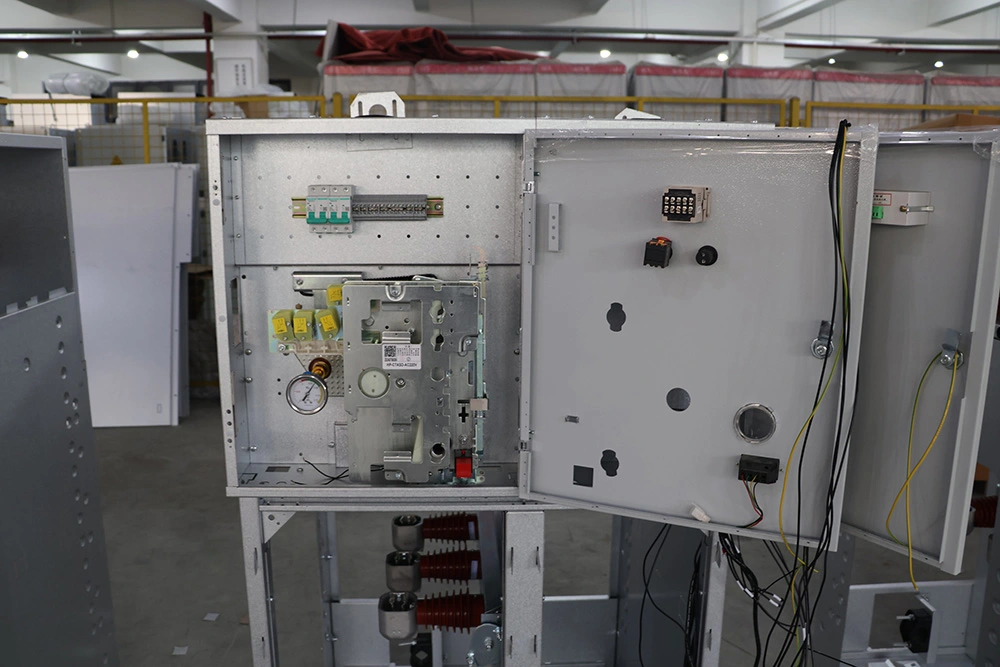

2. Komponen Inti

Pemutus sirkuit vakum pemasangan tetap (merek: Lugao / opsional Siemens, ABB)

Sakelar isolasi tiga posisi dengan kerusakan yang terlihat

Busbar tembaga (kaleng atau berlapis perak)

Transformator arus/tegangan (kelas akurasi 0,5 / 0,2S)

3. Pengkabelan Internal

Nomor kawat, blok terminal, dan saluran plastik ditandai dengan jelas

Kabel sekunder diuji pada 2kV selama 1 menit

Semua kabel tahan api dan berperingkat 105°C

4. Pengujian Pabrik

Frekuensi daya menahan uji tegangan

Pengukuran resistansi sirkuit utama

Uji operasi mekanis (≥200 kali)

Verifikasi fungsi interlock

Pengukuran debit sebagian (≤10pC)

XGN vs KYN Switchgear

Memilih antara Switchgear Tipe Tetap XGN danSwitchgear KYN yang Dapat Ditarik tergantung pada kebutuhan proyek, strategi pemeliharaan, dan anggaran Anda. Switchgear XGN dirancang untuk aplikasi yang mengutamakan keandalan, pengoperasian sederhana, dan biaya investasi lebih rendah, sedangkan switchgear KYN lebih cocok untuk sistem yang memerlukan perawatan rutin atau fleksibilitas operasional tinggi.

Sertifikasi dan Penjaminan Mutu

● Sesuai dengan IEC 62271‑200

● bersertifikat GB 3906

● Pengujian gangguan busur internal (IAC A-FL) – opsional

● Sistem manajemen pabrik ISO 9001:2015

● Ketik laporan pengujian dari stasiun pengujian peralatan tegangan tinggi nasional (Xi'an / Beijing)

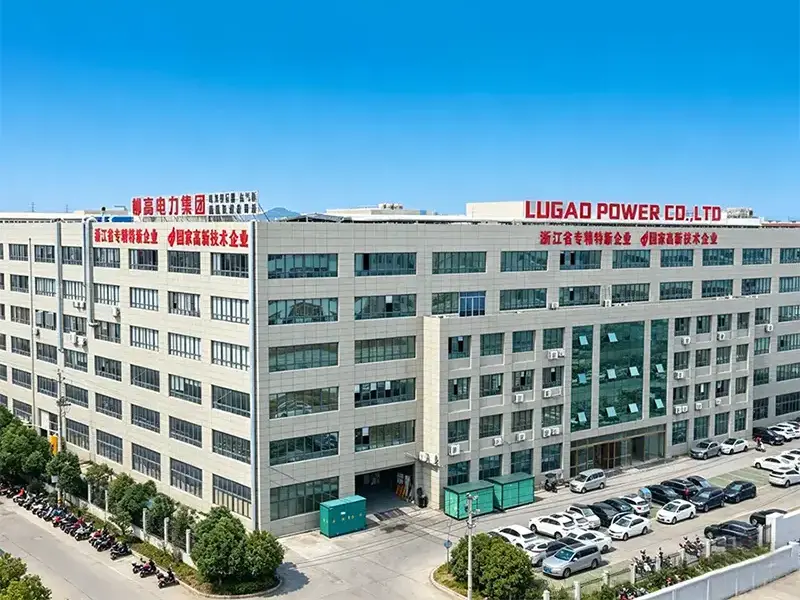

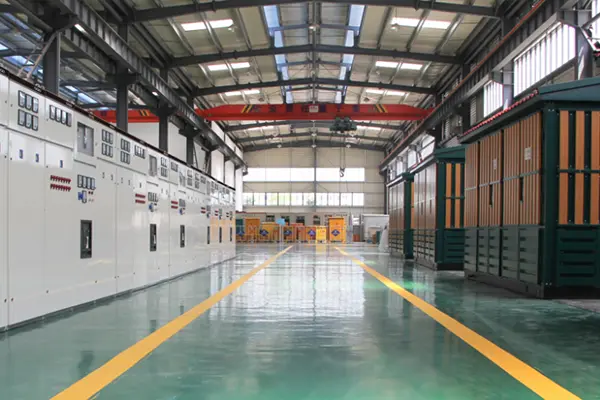

Switchgear XGN kami diproduksi di fasilitas produksi modern yang dilengkapi dengan mesin pemotongan laser CNC, pusat pembengkokan CNC, sistem pengelasan robotik, jalur pemrosesan busbar tembaga, dan laboratorium pengujian tegangan tinggi yang komprehensif. Switchgear tegangan tinggi tipe tetap tipe Kotak XGN Anda akan dikirimkan dengan satu set lengkap laporan pengujian, diagram pengkabelan, dan manual pengoperasian dalam bahasa Inggris dan Cina.

Keunggulan Dibandingkan Pesaing – Mengapa Memilih Lugao?

Pengemasan dan Pengiriman

Standar Pengemasan

● Masing-masing kotak kayu lapis berkekuatan tinggi dengan lapisan film tahan lembap

● Bantalan busa internal untuk komponen

● Semua terminal keluar ditutup dengan tutup isolasi

● Bagian busbar dikemas terpisah dengan label

Tanda Pengiriman

● Nomor pesanan, tujuan, berat, tanda “Rapuh” dan “Tanpa Tumpukan”.

Opsi Pengiriman

● FOB Ningbo / Shanghai

● Waktu tunggu: 15–25 hari untuk konfigurasi standar

Komitmen Layanan Purna Jual

● Masa Garansi – 12 bulan sejak tanggal pengiriman (dapat diperpanjang hingga 24 atau 36 bulan berdasarkan kontrak layanan)

● Dukungan Teknis – Konsultasi gratis seumur hidup; pemecahan masalah jarak jauh dalam waktu 2 jam selama hari kerja

● Pelayanan Lapangan – Panduan instalasi tersedia; penanganan kesalahan di lokasi sesuai kebutuhan (gratis selama garansi)

● Pasokan Suku Cadang – Persediaan suku cadang umum; pengiriman kurir hari berikutnya untuk pesanan mendesak
