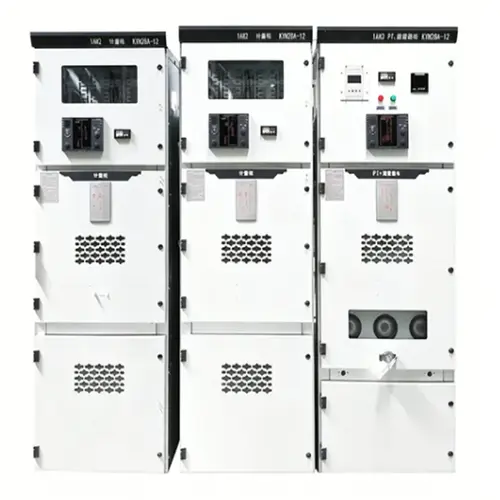

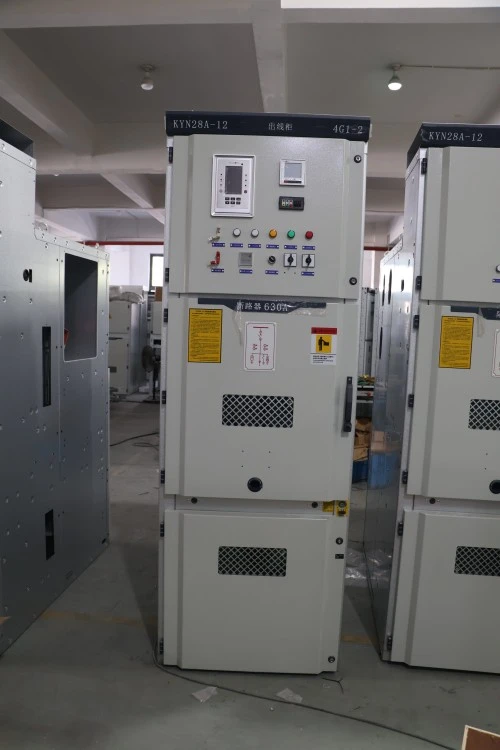

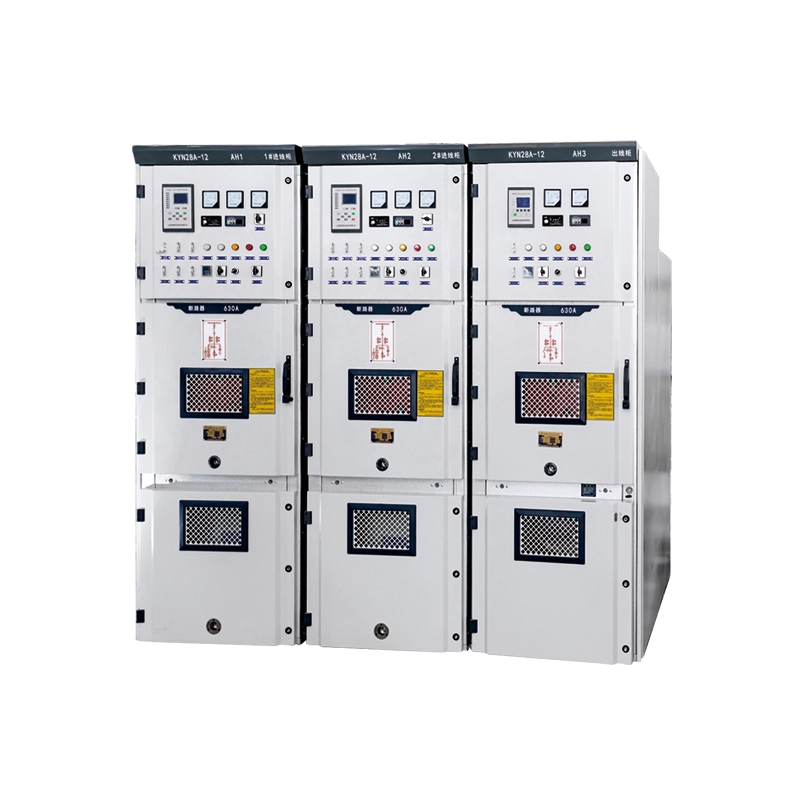

Switchgear Tegangan Tinggi Interlocking Lima Pencegahan Tipe KYN Center

Switchgear tegangan tinggi interlocking lima pencegahan tipe KYN Center adalah switchgear tipe draw-out yang dirakit sepenuhnya, tertutup logam, yang terutama digunakan dalam sistem tenaga AC tiga fase 3,6kV hingga 12kV. Ini dirancang untuk konfigurasi busbar tunggal atau busbar ganda dengan aplikasi pengumpan cabang.

Peralatan apa ini?

Peralatan ini merupakan kabinet distribusi tenaga listrik tegangan tinggi yang menampung pemutus arus, pemisah, sakelar pembumian, trafo arus, trafo tegangan, dan relai proteksi. Ciri khasnya adalah mekanisme "saling terkait lima pencegahan", yang secara fisik mencegah:

1. Penutupan dengan saklar grounding ditutup

2. Membuka penutup depan dengan pemutus tertutup

3. Memasang atau melepas pemutus saat saklar ditutup

4. Mengoperasikan sakelar grounding saat hidup

5. Menutup pemutus arus tanpa kontrol daya

Apa fungsinya?

Ia dengan aman menerima energi listrik dari trafo atau saluran masuk dan mendistribusikannya ke pengumpan keluar seperti motor, trafo, bank kapasitor, atau gardu induk sekunder. Switchgear tegangan tinggi yang saling mengunci lima pencegahan tipe KYN Center adalah tulang punggung jaringan industri dan utilitas tegangan menengah.

Rincian Kode Model:

● KYN – K: Berlapis logam Y: Tipe tarik keluar N: Dalam ruangan

● Tipe tengah – Konfigurasi pemutus tengah modular

● Interlocking lima pencegahan – Anti kesalahan mekanis dan elektrik

● Switchgear tegangan tinggi – Bernilai hingga 12kV

Parameter Produk (Spesifikasi)

Fitur Produk Dan Aplikasi

1. Keamanan Tinggi – Interlocking Lima Pencegahan

Switchgear tegangan tinggi interlocking lima pencegahan tipe KYN Center dilengkapi interlock mekanis wajib antara pemutus, kontak isolasi, sakelar grounding, dan panel depan. Hal ini menghilangkan risiko kesalahan operator – penyebab #1 insiden arc flash.

2. Konstruksi Modular Kompak

Troli pemutus tarik meluncur dengan mulus di atas rel dengan tiga posisi berbeda: beroperasi, diuji/diisolasi, dan ditarik. Hal ini memungkinkan pemeliharaan tanpa mematikan energi seluruh busbar – sebuah keuntungan penting bagi pusat data dan rumah sakit.

3. Pemantauan & Kontrol Cerdas

IED (relai) cerdas opsional menyediakan:

● Pemantauan arus, tegangan, dan daya secara real-time

● Arus berlebih, gangguan bumi, dan proteksi arah

● Komunikasi RS485/Modbus atau IEC 61850

● Buka/tutup jarak jauh melalui SCADA

● Sensor suhu dan kelembapan standar di dalam kompartemen pemutus mencegah kondensasi.

4. Keandalan Mekanik Tinggi

● Masa pakai mekanisme pemutus: 30.000 pengoperasian (bebas perawatan)

● Kontak tambahan: Paduan perak-nikel untuk 10.000+ pengoperasian kelistrikan

● Kontak pemutus primer: Tembaga berlapis perak dengan tekanan pegas

Area Aplikasi

Detail Produksi

1. Fabrikasi Kandang

● Baja canai dingin 2,0 mm (dilapisi seng) atau baja tahan karat 1,5 mm

● Dipotong dengan laser dan dibengkokkan dengan CNC untuk presisi

● Rangka yang dilas dengan lapisan bubuk tahan korosi (standar RAL 7035)

2. Mekanisme Interlocking Lima Pencegahan

● Pelat bubungan baja dan batang yang saling bertautan (tanpa komponen plastik)

● Diuji selama 10.000 siklus interlocking tanpa kegagalan

● Termasuk kunci interlock untuk panel masuk/keluar dan panel pengikat

3. Troli Pemutus

● Sasis tarik dengan penguncian tiga posisi

● Pemutusan primer yang menyelaraskan sendiri

● Steker sekunder dengan 16–32 sirkuit kontrol

4. Sistem Busbar

● Tembaga E-Cu dengan konduktivitas tinggi (kelas ETP)

● Sambungan berlapis perak dengan ring Belleville

● Isolasi heat-shrink untuk isolasi fasa

5. Kompartemen Kabel

● Ruang yang luas untuk kabel hingga 4×240mm² per fase

● Braket penjepit kabel yang dapat dilepas

● Ketentuan untuk CT urutan nol

6. Pengujian Pabrik

● Uji ketahanan dielektrik 100%.

● Uji pengoperasian mekanis (minimum 50 siklus)

● Pengukuran pelepasan sebagian (≤5pC pada tegangan pengenal 1,2×)

● Pengukuran resistansi kontak (mikro-ohmmeter)

7. Sertifikasi & Jaminan Mutu

● Tipe diuji sesuai dengan GB/T 3906, IEC 62271-200, dan DL/T 404

● Pengujian busur internal (IAC AFLR 40kA/1s)

● Manufaktur bersertifikat ISO 9001:2015

● Laporan pengujian rutin disertakan pada setiap panel

Mengapa Memilih Lugao Power Co., Ltd. Dibandingkan Pesaing?

Pertanyaan Umum Pelanggan

Q1: Dapatkah switchgear tegangan tinggi interlocking lima pencegahan tipe KYN Center ini digunakan untuk sistem 24kV?

J: Tidak, KYN standar diberi nilai hingga 12kV. Untuk 24kV, kami menawarkan varian KYN28-24 dengan peningkatan jarak isolasi. Harap tentukan voltase sistem Anda saat meminta penawaran.

Q2: Apakah Anda menyediakan pemutus arus vakum sebagai bagian dari Switchgear Berlapis Logam KYN?

J: Ya, setiap panel telah dirakit lengkap dengan pemutus sirkuit vakum yang telah teruji di pabrik (tipe VS1). Kami juga menawarkan alternatif yang kompatibel seperti ABB VD4, Siemens 3AH, atau Schneider HVX jika diinginkan.

Q5: Dapatkah Anda menyediakan jajaran switchgear lengkap termasuk panel masuk, pengukuran, pengumpan, dan kapasitor, semuanya sebagai Switchgear Tertutup Logam KYN?

J: Tentu saja. Kami merancang dan memproduksi jajaran produk lengkap dengan semua kompartemen tambahan, sambungan busbar, dan interlock antarpanel yang diperlukan. Kirimkan saja diagram garis tunggal Anda.

Q6: Dokumentasi apa yang Anda berikan?

J: Untuk setiap switchgear KYN, kami menyediakan: gambar pengaturan umum, skema pengkabelan, bill of material, laporan pengujian, instruksi manual, dan matriks yang saling terkait – semuanya dalam bahasa Inggris (atau bahasa lokal Anda).

Q7: Apakah bidang lima pencegahan yang saling terkait dapat disesuaikan?

J: Tidak – dan ini disengaja. Saling mengunci diatur dari pabrik dan disegel untuk mencegah gangguan. Namun, kami memberikan gambar mekanis yang jelas sehingga tim Anda memahami logikanya. Jika Anda memerlukan perubahan, hubungi departemen teknik kami.

Kemampuan Manufaktur

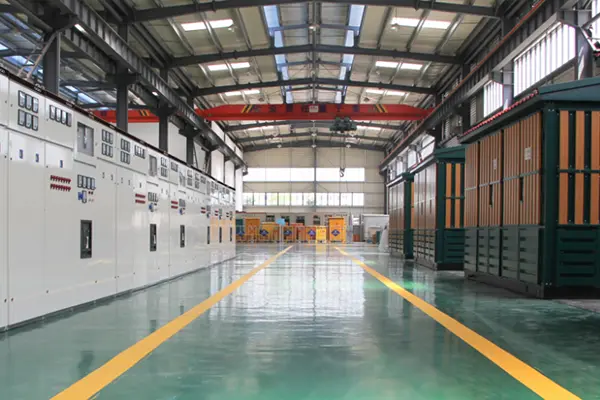

Lugao Power Co., Ltd.memproduksi Switchgear Tegangan Tinggi Interlocking Lima Pencegahan Tipe KYN Center di fasilitas produksi modern yang dilengkapi dengan peralatan fabrikasi, perakitan, dan pengujian tegangan tinggi yang canggih. Setiappanel saklardiproduksi di bawah sistem manajemen mutu ISO 9001 yang ketat, memastikan kualitas yang konsisten, kinerja yang andal, dan kepatuhan penuh terhadap standar internasional.

Kekuatan Manufaktur
