Switchgear Tertutup Logam AC Tetap Tegangan Tinggi

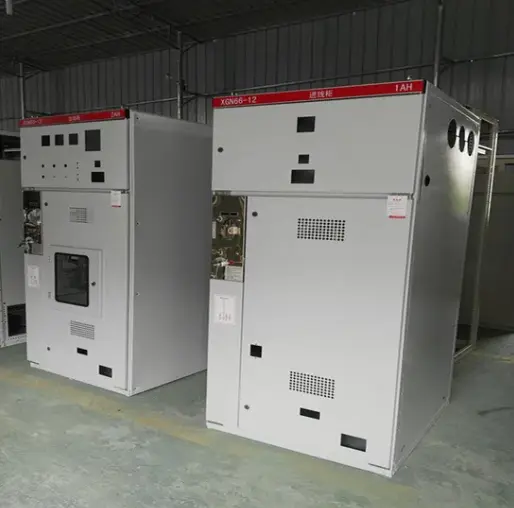

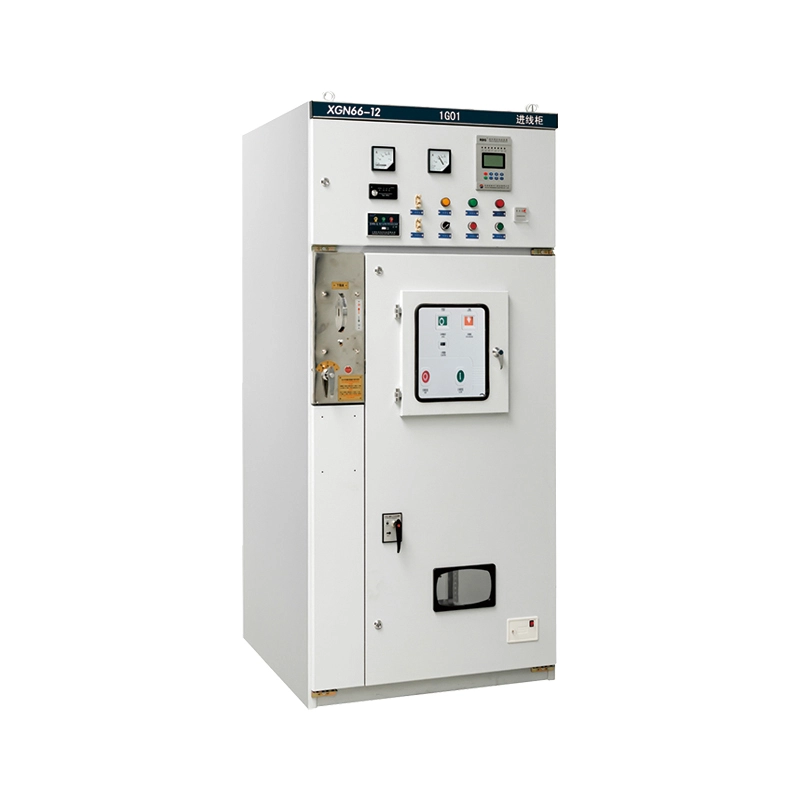

Switchgear Tertutup Logam AC Tetap Tegangan Tinggi (Model: XGN66-12) adalah satu set switchgear lengkap berinsulasi udara dalam ruangan. Ini dirancang untuk sistem daya AC tiga fase 50/60Hz yang beroperasi pada tegangan pengenal 3,6kV, 7,2kV, dan 12kV.

Berbeda dengan varian drawable, Switchgear Tertutup Logam AC Tetap ini menggunakan pemutus sirkuit vakum yang dipasang tetap dan sistem isolasi terstruktur. Filosofi desain ini menyederhanakan koneksi sirkuit utama, meningkatkan stabilitas mekanis, dan memberikan solusi hemat biaya tanpa mengorbankan keselamatan. Penutup dibuat dari pelat baja canai dingin berkekuatan tinggi, dilas dan dibaut untuk membentuk struktur kokoh yang tahan terhadap deformasi selama pengangkutan dan pengoperasian. Ini berfungsi sebagai antarmuka penting untuk menerima energi listrik dari jaringan dan mendistribusikannya ke transformator, motor, dan beban tegangan tinggi lainnya, menawarkan fungsi kontrol, pengukuran, dan perlindungan terintegrasi dalam satu tapak yang kompak.

Fitur dan Aplikasi Produk

Fitur Utama (Gaya Tanya Jawab)

T: Apa yang membuat desain "Tetap" pada Switchgear Tertutup Logam AC Tetap Tegangan Tinggi ini lebih baik daripada jenis yang dapat ditarik?

J: Kesederhanaan dan Kekuatan. Karena komponen utama bersifat tetap, sambungan sirkuit primer lebih kuat dan tidak rentan terhadap masalah keausan kontak yang terkait dengan pergerakan kereta tangan. Desain ini memungkinkan volume kabinet yang lebih kecil (hampir 50% lebih kecil dari desain tradisional), sehingga cocok untuk gardu induk dalam ruangan dengan ruang terbatas. Hal ini juga umumnya menawarkan biaya pengadaan awal yang lebih rendah sambil mempertahankan mekanisme saling terkait "lima bukti" untuk mencegah kesalahan pengoperasian.

T: Bagaimana Lugao Power menjamin keselamatan personel pengoperasian?

A: Keselamatan tertanam dalam mekanik. Ituswitchgeardilengkapi dengan sistem penguncian mekanis wajib antara sakelar utama, pemisah, dan pintu lemari. Switchgear Tertutup Logam AC Tetap Tegangan Tinggi memiliki titik putus yang terlihat (sakelar isolasi), yang memungkinkan operator memastikan secara visual bahwa daya dimatikan sebelum pemeliharaan, sesuai dengan standar keselamatan kelistrikan global. Selain itu, komponen seperti pemisah GN30-12 tertutup sepenuhnya untuk mencegah paparan busur api.

T: Di lingkungan manakah produk ini dapat digunakan?

J: Produk ini dirancang untuk lingkungan industri yang keras. Ini beroperasi dengan andal pada suhu mulai dari -25°C hingga +40°C dan ketinggian hingga 1000m (dapat disesuaikan untuk ketinggian yang lebih tinggi). Ini banyak digunakan di:

1. Pembangkit Listrik & Gardu Induk : Sebagai unit utama masuk/keluar.

2. Usaha Industri & Pertambangan : Untuk pengendalian mesin berat dan trafo.

3. Gedung Bertingkat Tinggi: Untuk ruang distribusi listrik di basement atau lantai teknis.

4. Energi Terbarukan: Sebagai titik sinkronisasi pembangkit listrik tenaga angin atau surya.

T: Apakah Switchgear Tertutup Logam AC Tetap Tegangan Tinggi ini mendukung perawatan yang mudah?

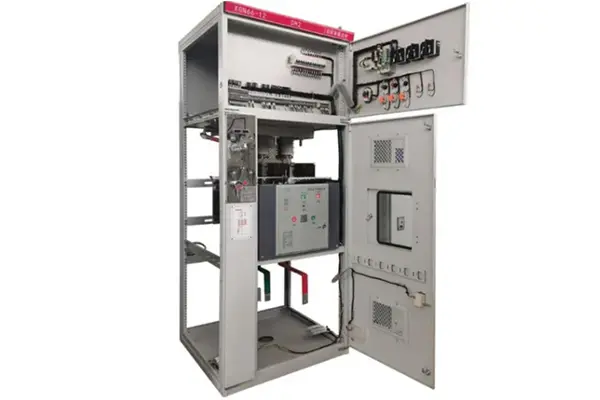

J: Tentu saja. Meskipun sudah "diperbaiki", pemeliharaannya mudah dilakukan. Panel depan memungkinkan akses mudah ke kompartemen pemutus sirkuit, dan ruang busbar diisolasi di bagian atas. Penggantian sekring (dalam kombinasi sekring) sederhana dan aman.

Detail Produksi & Jaminan Kualitas

Keahlian Teknis

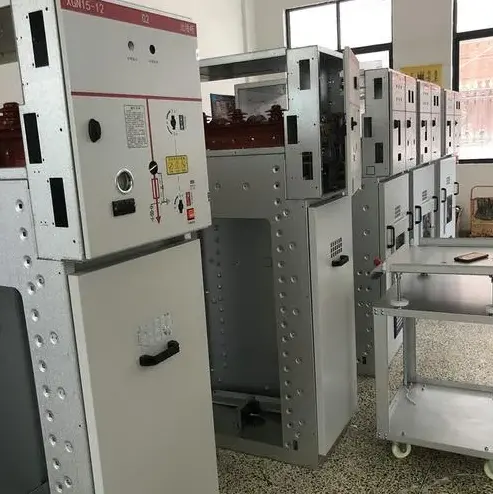

● Manufaktur Tingkat Lanjut: Penutup logam diproses menggunakan mesin pelubang, pembengkokan, dan geser CNC, memastikan presisi tinggi dan kemampuan untuk saling berubah. Rangka dirakit dengan baut berkekuatan tinggi, menghilangkan deformasi pengelasan.

● Kinerja Isolasi: Sistem menggunakan udara sebagai media isolasi utama. Namun, melalui jarak fase busbar yang dioptimalkan dan penggunaan isolator rambat tinggi, Switchgear Tertutup Logam AC Tetap Tegangan Tinggi dengan mudah melewati uji tegangan ketahanan frekuensi daya 42kV.

● Mekanisme Interlocking: Kami menggunakan sistem interlock "lima pencegahan" yang andal:

1. Mencegah penutupan pemutus jika sakelar pembumian ditutup.

2. Mencegah penutupan sakelar pembumian jika pemutus arus ditutup.

3. Mencegah terbukanya panel depan/belakang jika pemutus arus hidup.

Sertifikasi

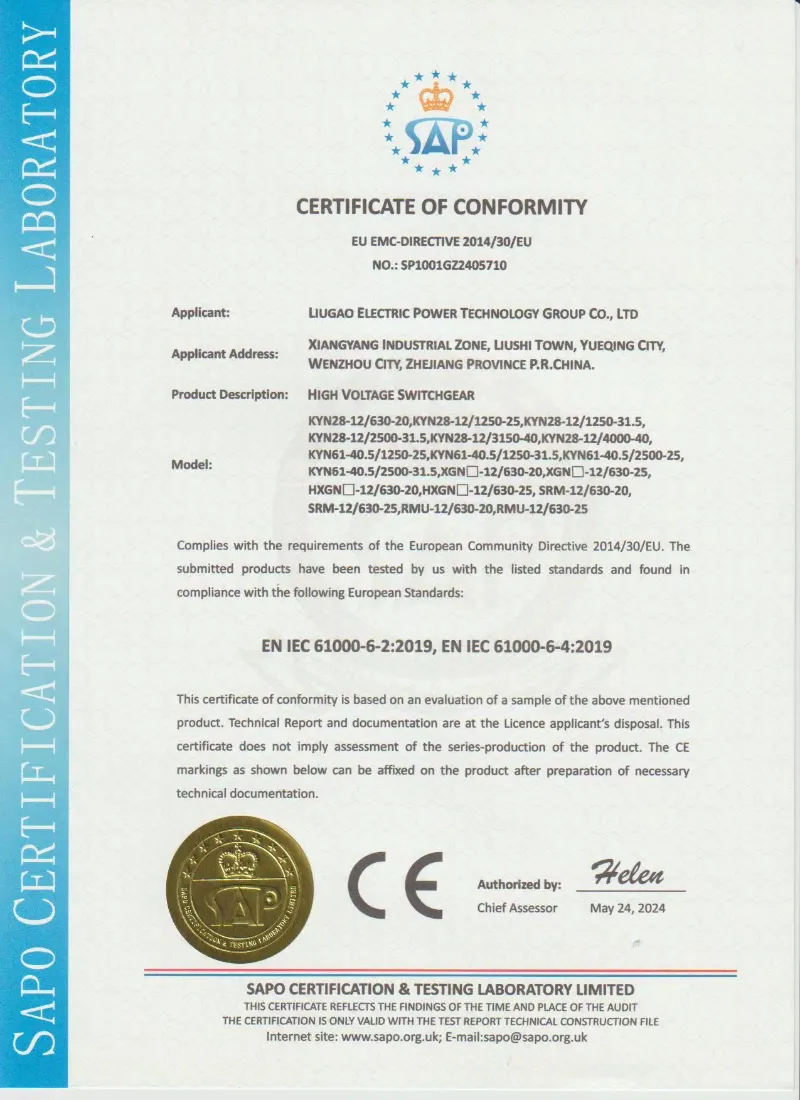

● Lugao Power Co., Ltd.mematuhi pedoman internasional yang ketat. Seri XGN66-12 kami telah sepenuhnya teruji tipenya dan mematuhi IEC 62271-200 (switchgear dan controlgear tertutup logam AC). Kami juga memegang sertifikasi ISO 9001 untuk fasilitas produksi kami, memastikan kualitas yang konsisten.

Parameter Produk (Spesifikasi)

Memilih peringkat yang tepat sangatlah penting. Untuk transformator 1000kVA pada 12kV, kami merekomendasikan arus pengenal 630A dengan kapasitas ketahanan waktu singkat 25kA untuk menangani potensi arus gangguan secara efektif. Konsultasikan dengan teknisi kami untuk perhitungan spesifik beban.

Mengapa Memilih Lugao Power Co., Ltd.?

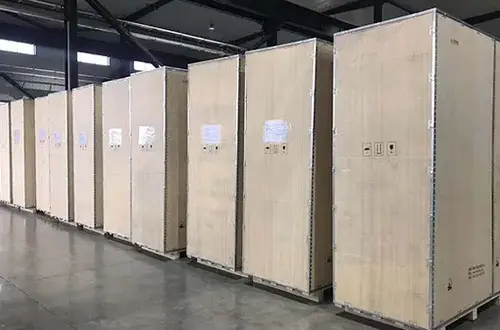

Keahlian Ekspor yang Terbukti:Dengan lebih dari 500 unit yang berhasil dikerahkan di Filipina, Vietnam, Arab Saudi, dan Nigeria selama 5 tahun terakhir, solusi pengemasan kami (termasuk peti baja yang diperkuat dan film anti-korosi VCI) telah teruji untuk angkutan laut jarak jauh dan penyimpanan di pelabuhan lembab.

Kustomisasi Nyata:Selain pencocokan warna RAL, kami menyediakan rasio CT/VT yang disesuaikan dan konfigurasi kontak tambahan agar sesuai dengan skema relai proteksi yang ada (kompatibel dengan ABB/Siemens/Schneider).

Rantai Pasokan Agile:Dengan memanfaatkan ekosistem komponen lokal, kami menjamin waktu tunggu 15-20 hari, jauh lebih cepat dibandingkan rekan-rekan di Eropa, tanpa mengorbankan kualitas komponen utama (pengganggu vakum VS1/ZN63).

Respon Purna Jual

Saluran telepon:Pertanyaan teknis dijawab dalam waktu 2 jam (24/7).

Logistik Suku Cadang:Suku cadang penting dikirim melalui DHL/FedEx dalam waktu 48 jam.

Dokumentasi Digital:Kami menyediakan diagram pengkabelan, SLD, dan manual pengoperasian lengkap dalam bahasa Inggris melalui tautan cloud sebelum keberangkatan kapal, sehingga tim lokasi Anda dapat melakukan persiapan terlebih dahulu.
