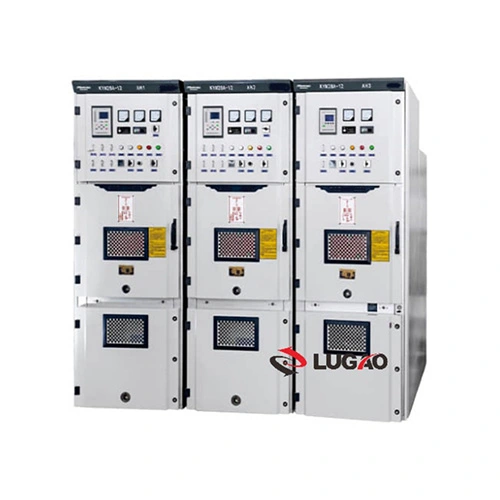

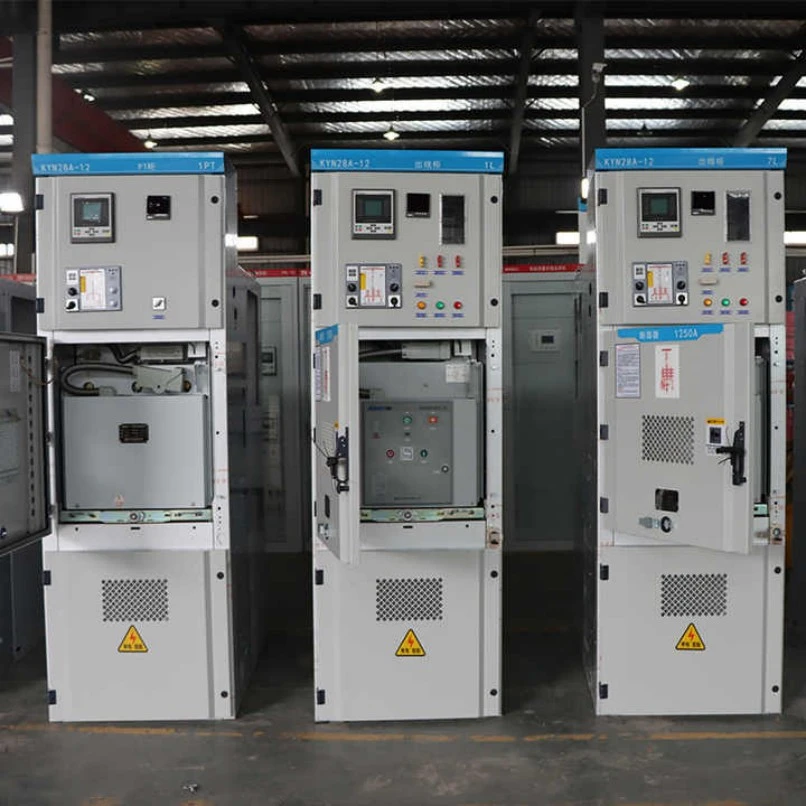

Switchgear Panel Papan Tegangan Tinggi Tetap Tipe Gerobak Tangan

Switchgear Panel Papan Tegangan Tinggi Tetap Tipe Handcart adalah yang tertutup logam,switchgear tegangan menengah berinsulasi udaraperakitan yang dirancang untuk sistem busbar tunggal dan busbar ganda. Namun apa sebenarnya produk ini, dan apa manfaatnya bagi infrastruktur kelistrikan Anda?

Apa itu:

Ini adalah desain hibrida yang menggabungkan rumah panel tetap dengan mekanisme kereta tangan yang dapat dilepas untuk perangkat switching utama (seperti pemutus sirkuit vakum, kontaktor, atau VSD). Gerobak tangan secara fisik dapat digulung masuk dan keluar dari panel, sementara busbar, kabel, dan komponen tambahan tetap terpasang di dalam penutupnya. Desain ini distandarisasi berdasarkan IEC 62271-200 dan GB3906 untuk tegangan pengenal dari 3kV hingga 40,5kV.

Apa yang dapat dilakukannya:

● Mengontrol aliran daya: Menghubungkan atau memutus beban tegangan tinggi dengan aman seperti transformator, motor, dan bank kapasitor.

● Memberikan perlindungan kesalahan: Relai pelindung terintegrasi dan pemutus sirkuit akan trip secara otomatis selama beban berlebih, sirkuit pendek, atau gangguan pembumian.

● Aktifkan perawatan yang aman: Gerobak tangan dapat ditarik ke posisi terisolasi dan dibumikan, sehingga menciptakan celah udara yang terlihat – memungkinkan teknisi mengerjakan pemutus tanpa mematikan energi seluruh busbar.

● Mengukur dan memantau: Trafo arus, trafo tegangan, dan meter digital yang dipasang pada panel memberikan data real-time mengenai status sistem.

● Saling mengunci dengan aman: Interlock mekanis dan elektrik mencegah kesalahan manusia seperti menutup pemutus saat kereta tangan sedang berjalan atau mengakses kompartemen aktif.

Singkatnya, Switchgear Panel Papan Tegangan Tinggi Tetap Tipe Gerobak Tangan ini bertindak sebagai penjaga gerbang jaringan tegangan tinggi Anda–aman, fleksibel, dan tahan lama selama layanan 20+ tahun.

Parameter Produk (Spesifikasi)

Di bawah ini adalah tabel spesifikasi teknis terperinci untuk Switchgear Panel Papan Tegangan Tinggi Tetap Tipe Gerobak Tangan kami. Semua nilai mengacu pada model 12kV pada umumnya; tegangan lain tersedia berdasarkan permintaan.

Fitur dan Aplikasi Produk (Format Tanya Jawab)

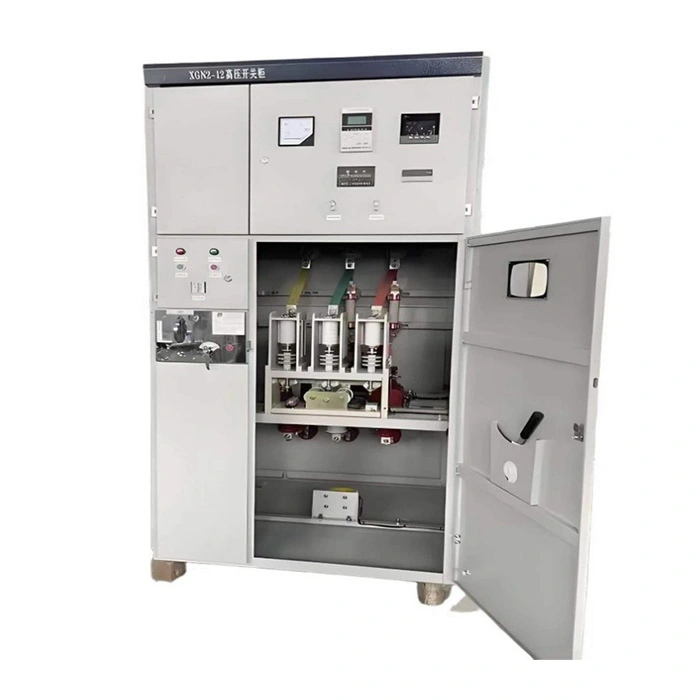

Q1: Apa yang membuat desain kereta tangan lebih baik daripada switchgear yang terpasang sepenuhnya?

J: Desain kereta tangan memungkinkan perangkat pengalih utama (pemutus sirkuit vakum) dilepas secara fisik dari panel untuk pemeliharaan atau penggantian sementara busbar panel tetap diberi energi. Hal ini mengurangi downtime dari jam ke menit. Sebaliknya, switchgear tetap sering kali memerlukan penghentian energi pada seluruh bagian untuk mengakses pemutus. Switchgear Panel Papan Tegangan Tinggi Tetap Tipe Handcart kami memberi Anda yang terbaik dari kedua dunia: busbar tetap untuk ketangguhan, ditambah pemutus handcart untuk kemudahan servis.

Q2: Bagaimana cara memastikan keselamatan operator selama pemerasan?

J: Switchgear kami mencakup lima interlock wajib:

1. Pemutus tidak dapat ditutup kecuali kereta tangan dalam posisi “beroperasi” (terhubung).

2. Gerobak tangan tidak dapat dipindahkan dari “terputus” ke “terhubung” kecuali pemutusnya terbuka.

3. Sakelar pembumian hanya dapat ditutup bila kereta tangan dalam posisi “uji/terputus”.

4. Pintu kompartemen kabel hanya dapat dibuka bila sakelar pembumian ditutup.

5. Gerobak tangan tidak dapat dimasukkan atau ditarik ketika pemutusnya ditutup. Interlock ini bersifat mekanis dan elektrik – dirancang agar aman dari kegagalan.

Q3: Dapatkah Switchgear Panel Papan Tegangan Tinggi Tetap Tipe Gerobak Tangan digunakan di luar ruangan?

J: Penutup standarnya adalah IP4X, cocok untuk gardu induk dalam ruangan. Untuk aplikasi luar ruangan, kami menyediakan rumah tahan cuaca tambahan atau kios berperingkat IP54. Banyak pelanggan memasang switchgear kami di dalam gardu induk dalam peti kemas atau bangunan prefabrikasi kecil di dekat ladang angin atau pembangkit listrik tenaga surya.

Q4: Aplikasi apa yang paling umum untuk switchgear ini?

A: Switchgear Panel Papan Tegangan Tinggi Tetap Tipe Gerobak Tangan ini banyak digunakan di:

● Gardu induk utilitas listrik (distribusi primer dan sekunder).

● Pabrik industri (pabrik baja, pabrik semen, petrokimia) –untuk kendali motor dan proteksi trafo.

● Bangunan komersial (rumah sakit, pusat data, bandara)–yang memerlukan keandalan tinggi.

● Energi terbarukan (pembangkit listrik tenaga surya, pembangkit listrik tenaga angin) –sebagai panel sambungan jaringan listrik.

● Operasi penambangan – cukup kuat untuk lingkungan yang berdebu dan lembab.

● Catu daya traksi kereta api–pada sistem 27,5kV atau 2×25kV.

Detail Produksi

1. Bahan & Pelapis Penutup

● Bahan: lembaran baja galvanis bermutu tinggi setebal 2 mm (diimpor dari Baosteel), dilipat dengan mesin pembengkok CNC. Tepi yang dilipat ganda meningkatkan kekakuan.

● Pelapisan: Lapisan serbuk epoksi-poliester (ketebalan minimum 80μm) setelah sandblasting sesuai standar SA 2.5. Warna RAL 7035 (abu-abu muda). Uji semprotan garam >500 jam – tidak ada korosi.

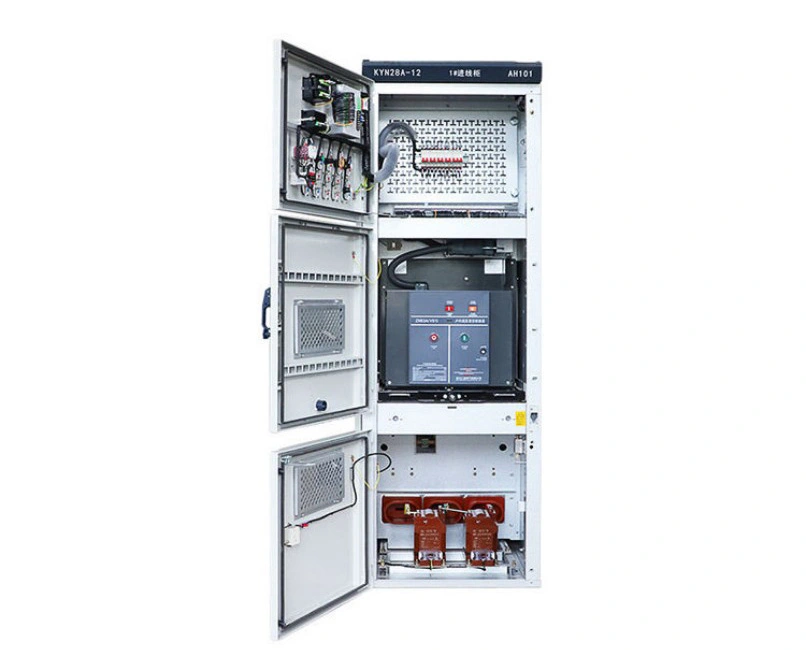

2. Mekanisme Gerobak Tangan

● Bahan: Rol nilon berkekuatan tinggi + rel baja tahan karat.

● Pengoperasian: Mekanisme leadscrew sekrup masuk/keluar dengan desain anti serangan balik. Setiap kereta tangan diuji selama 2000 siklus pemerasan lengkap.

● Indikator posisi: Merah (tersambung), hijau (uji), kuning (terputus), terlihat dari jarak 5 meter.

3. Shutters (Pembatas Keamanan Otomatis)

● Saat kereta tangan ditarik, penutup logam pegas secara otomatis menutup kontak primer tetap. Hal ini mencegah kontak jari yang tidak disengaja dengan bagian aktif. Jendela kami terbuat dari paduan aluminium 3mm dengan perawatan anti korosi.

4. Sistem Busbar

● Bahan: Tembaga E-Cu dengan konduktivitas tinggi (kemurnian 99,9%). Berlapis perak di semua sambungan.

● Penampang melintang: Dihitung untuk menjaga kenaikan suhu di bawah 65K pada arus pengenal. Untuk 3150A, kami menggunakan busbar ganda per fase.

● Insulasi: Selongsong insulasi yang dapat menyusut akibat panas (warna oranye) untuk identifikasi fasa dan kontrol pelepasan sebagian.

5. Saklar Pembumian

● Jenis: Pembuatan cepat, pemecah beban, dengan bilah pembumian yang terlihat jelas.

● Pengoperasian: Mekanisme bantuan pegas manual. Dapat menutup arus hubung singkat penuh (50kA sekali).

● Interlock: Interlock mekanis eksklusif dengan posisi kereta tangan – tidak dapat menutup sakelar pembumian kecuali kereta tangan dalam posisi uji/terputus.

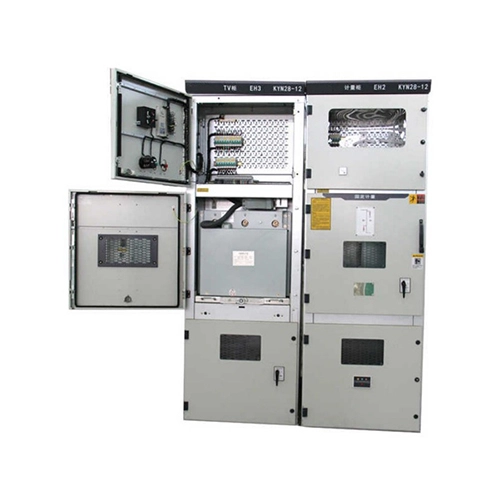

6. Kompartemen Tegangan Rendah

● Terletak di bagian depan atas (tinggi 300mm), terpisah sepenuhnya dari bagian bertegangan tinggi. Relai pelindung rumah (berbasis mikroprosesor), sakelar kontrol, lampu indikasi, dan sekering tambahan.

● Pengkabelan: Semua kabel sekunder diberi nomor, dibundel dalam saluran PVC tahan api, dan diakhiri pada blok terminal dengan kontak cadangan (20% cadangan cadangan).

7. Kontrol Pelepasan Sebagian

● Semua konduktor tegangan tinggi dibulatkan untuk menghilangkan ujung yang tajam.

● Setiap panel menjalani uji pelepasan sebagian (≤10pC pada 1,1×Ur/√3).

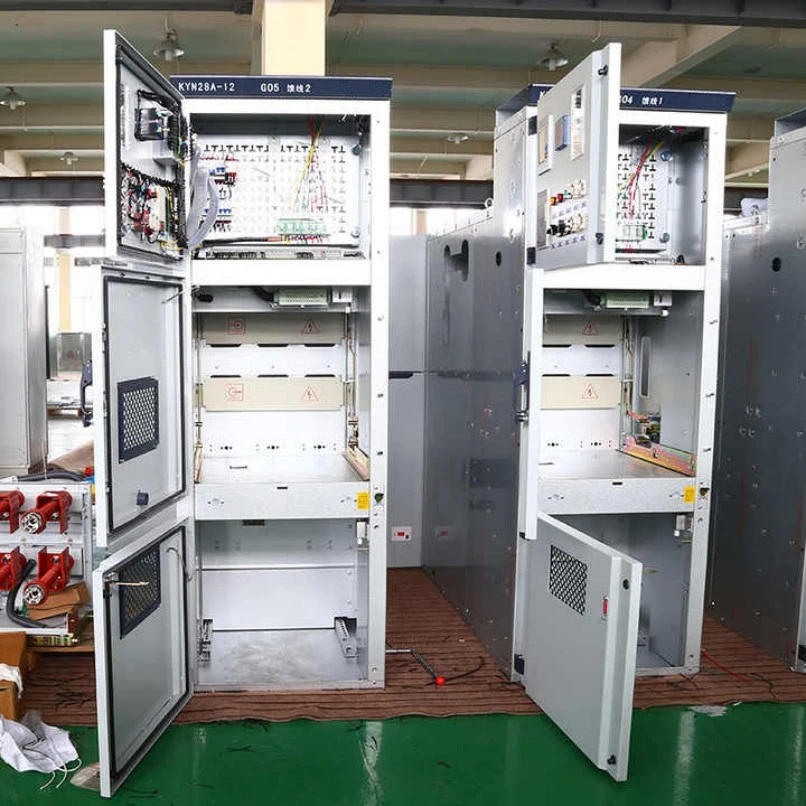

8. Akurasi Perakitan Pabrik

● Setiap Switchgear Panel Papan Tegangan Tinggi Tetap Tipe Gerobak Tangan dirakit pada jig yang disejajarkan dengan laser. Ketidaksejajaran kontak gerobak tangan ke tetap adalah <0,5 mm.

● Hasil: Pengepakan yang mulus tanpa penggerindaan atau tekanan – tidak ada kereta tangan yang tersangkut bahkan setelah digunakan selama bertahun-tahun.

Mengapa Memilih Lugao untuk Switchgear Tegangan Menengah Tipe Handcart?

· Rekayasa berbasis proyek: Tata letak kabinet, peringkat busbar, skema relai proteksi, konfigurasi CT/VT, dan entri kabel dapat dirancang sesuai dengan diagram garis tunggal.

· Manufaktur berbasis standar: Switchgear dapat diproduksi sesuai dengan IEC 62271-200, GB/T 3906, DL/T 404 dan spesifikasi teknis proyek.

· Pemilihan komponen yang fleksibel: Lugao VCB, ABB, Siemens, Schneider atau merek komponen tertentu lainnya dapat dikonfigurasikan sesuai dengan kebutuhan proyek.

· Inspeksi rutin sebelum pengiriman: Pengoperasian mekanis, fungsi interlock, perkabelan, insulasi, dan uji ketahanan frekuensi daya dapat dilakukan sebelum pengiriman sesuai dengan perjanjian teknis.

· Dukungan dokumen teknis: Gambar pengaturan umum, diagram garis tunggal, diagram pengkabelan sekunder, instruksi pengoperasian dan laporan pengujian rutin dapat disediakan untuk referensi proyek.
