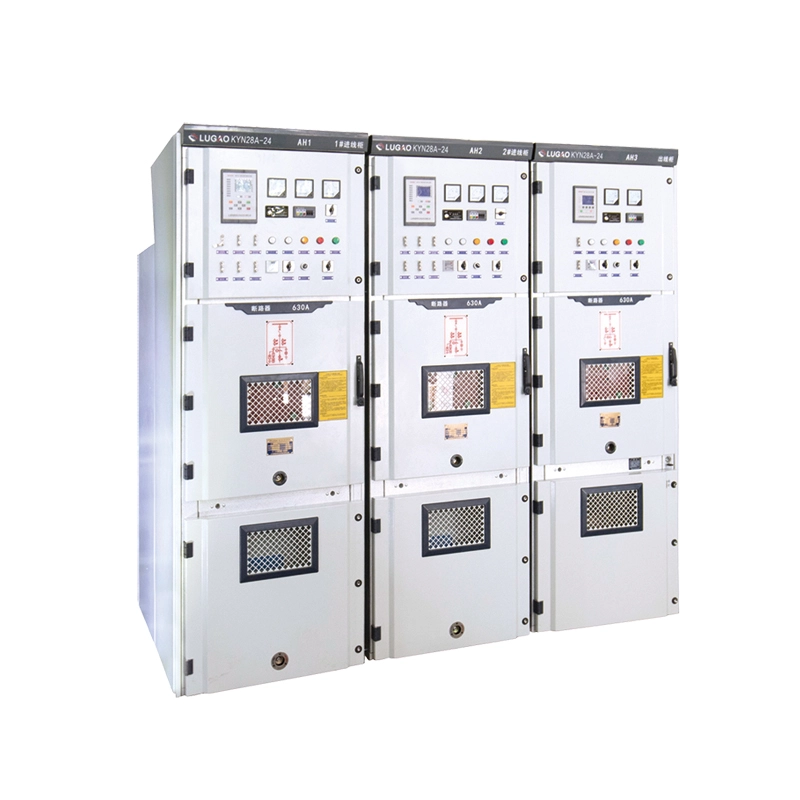

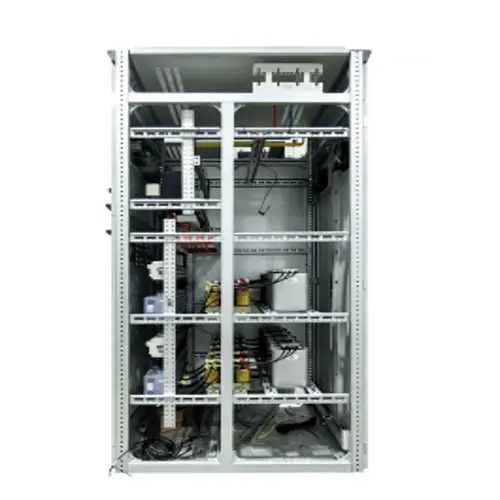

Switchgear Tipe Penarikan Lapis Baja Substasiun KYN 35kV

Peralatan Apa Ini?

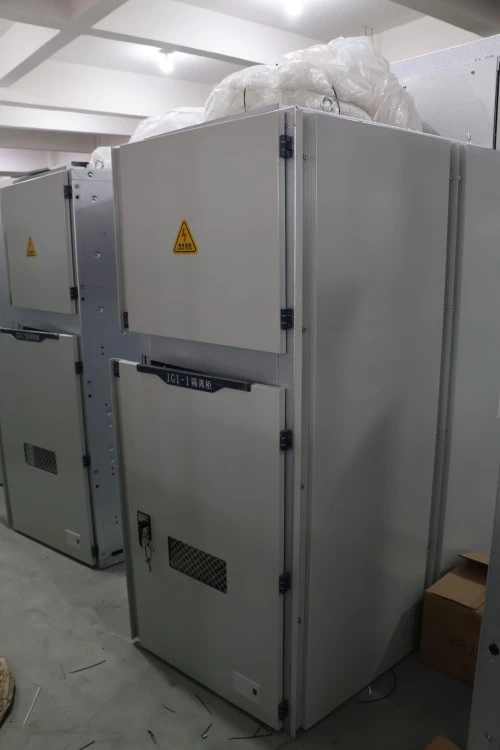

Switchgear tipe penarikan lapis baja gardu induk 35kV KYN adalah rakitan pabrik, tertutup logam,switchgear tegangan tinggi dalam ruangandirancang untuk sistem tenaga AC tiga fase 40,5kV (nominal 35kV). Ini termasuk dalam seri KYN dan digunakan di gardu induk utilitas, pembangkit listrik industri, kompleks komersial besar, dan stasiun pengumpulan energi terbarukan.

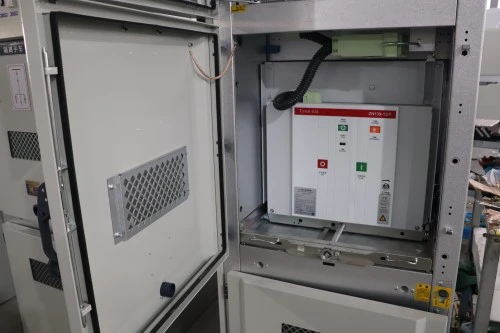

Tidak seperti switchgear tipe tetap yang pemutusnya dibaut pada tempatnya, tipe lapis baja yang dapat ditarik ini dilengkapi dengan troli pemutus bergerak yang dapat digulung ke dalam tiga posisi berbeda: pengoperasian, pengujian/isolasi, dan penarikan. Desain ini memungkinkan pemutus yang rusak diganti dalam hitungan menit tanpa menghilangkan energi seluruh busbar – sebuah keuntungan penting untuk pasokan daya berkelanjutan.

Apa Kegunaannya?

Fungsi inti dari peralatan ini adalah untuk menerima daya masuk sebesar 35kV dari trafo atau saluran udara, melindungi jaringan hilir dengan pemutus arus, dan mendistribusikan listrik ke pengumpan keluar seperti motor tegangan menengah, trafo sekunder, bank kapasitor, atau beban industri besar. Switchgear tipe penarikan lapis baja gardu induk 35kV KYN juga menyediakan:

● Isolasi – Pemutusan sambungan yang terlihat untuk pemeliharaan yang aman

● Perlindungan – Arus berlebih, gangguan bumi, dan hubung singkat tersandung melalui relai atau IED

● Metering – Pengukuran tegangan dan arus untuk gardu induk SCADA

● Interlocking – Sistem lima pencegahan mekanis untuk menghilangkan kesalahan manusia

Perincian Kode Model

Fitur Produk Dan Aplikasi

Fitur Produk

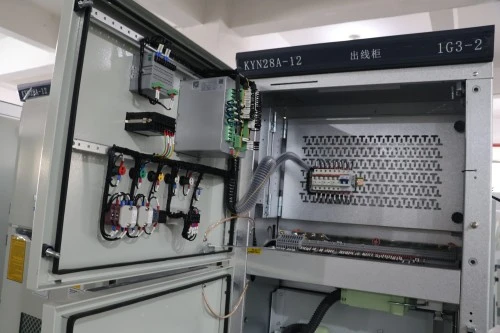

Fitur 1: Konstruksi Lapis Baja Sejati yang Dapat Ditarik

Switchgear Tertutup Logam yang Dapat Ditarik memiliki kompartemen pelat baja terpisah untuk pemutus, busbar, terminasi kabel, dan kontrol tegangan rendah. Setiap kompartemen dibumikan dan diisolasi dari perambatan arc flash.

Fitur 2: Interlocking Mekanis Lima Pencegahan

Sistem lima pencegahan sepenuhnya bersifat mekanis, tidak bergantung pada perangkat lunak. Secara fisik mencegah:

1. Menutup pemutus dengan saklar grounding tertutup

2. Membuka penutup depan dengan pemutus tertutup

3. Memindahkan pemutus antar posisi saat live

4. Mengoperasikan sakelar pembumian dengan konduktor aktif

5. Menutup pemutus tanpa daya kendali

Fitur 3: Penahanan Kesalahan Busur Tinggi

Klasifikasi busur internal (IAC) diuji hingga 31,5kA selama 1 detik. Arc flap mengarahkan tekanan ke atas dan menjauhi operator.

Fitur 4: Keandalan Isolasi Tegangan Tinggi

Jarak bebas antarfasa dan antarfasa melebihi minimum IEC 62271-200. Semua busbar memiliki insulasi heat-shrink atau dilapisi dengan pelindung anti-korona.

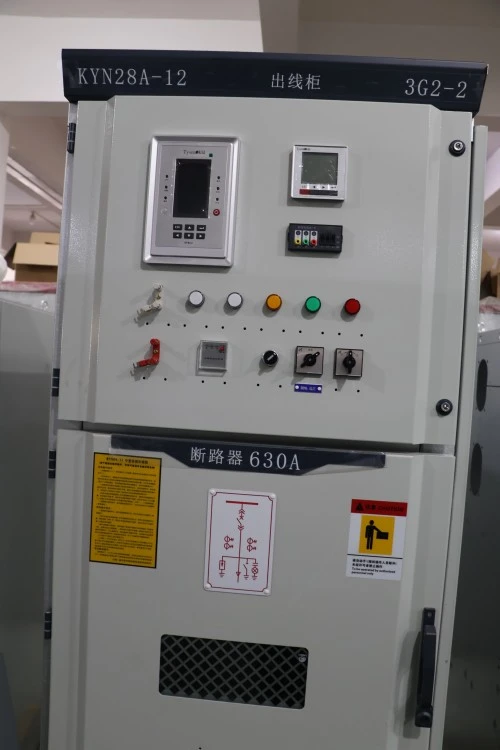

Fitur 5: Pemantauan Cerdas & Operasi Jarak Jauh

IED standar (perangkat elektronik cerdas) dengan pesan RS485/Modbus atau IEC 61850 GOOSE. Pemantauan posisi pemutus, status pengisian pegas, SF6 (jika digunakan), suhu, dan pelepasan sebagian secara real-time.

Spesifikasi Produk

Mengapa Memilih Lugao Power Co., Ltd. Dibandingkan Pesaing?

Mengapa pelanggan berulang kali memilih kami:

Kami tidak mengambil jalan pintas dalam hal jarak isolasi, material busbar, atau ketahanan interlocking. Setiap KYN Switchgear yang meninggalkan pabrik kami menjalani uji ketahanan 95kV penuh – bukan uji "rutin" tegangan rendah. Kami juga menyediakan diagram pengkabelan khusus panel dalam CAD dan PDF, bukan templat umum.

Pengemasan, Pengiriman & Layanan Purna Jual

Kemasan

Setiap panel switchgear tipe penarikan lapis baja gardu KYN 35kV dibungkus dengan kertas anti karat VCI + film plastik

1. Kemudian dimasukkan ke dalam peti kayu lapis bersertifikat fumigasi dengan bantalan busa di semua sudut dan tepinya

2. Troli pemutus dikirim dalam posisi ditarik, dikunci dengan braket pengangkut

3. Busbar dibongkar, dibungkus satu per satu, diberi label berdasarkan fase dan nomor panel

4. Steker sekunder, pegangan rak, kunci pembumian, dan sekering cadangan dikemas dalam kotak aksesori tahan cuaca di dalam kompartemen LV

5. Kantong pengering gel silika ditambahkan untuk pengiriman yang sensitif terhadap kelembapan (angkutan laut)

Pengiriman

1. Angkutan laut: Kontainer HC 40 kaki menampung 6–8 panel (tergantung dimensi)

2. Angkutan darat: Truk flatbed dengan kantung udara anti getar dan strapping

3. Incoterms: EXW (pabrik), FOB ningbo

4. Dokumentasi disertakan dengan pengiriman

5. Gambar susunan umum (as built)

6. Diagram garis tunggal dengan penomoran panel

7. Skema pengkabelan (ukuran A3, dilaminasi)

8. Bill of material (pemutus, CT, VT, relay)

9. Laporan pengujian rutin (ditandatangani oleh QA)

10. Instruksi manual (Bahasa Inggris atau bahasa lokal)

11. Matriks interlocking dan jadwal kunci (jika digunakan interlock kunci)

Komitmen Layanan Purna Jual

1. Masa garansi: 12 bulan sejak tanggal pengiriman (dapat diperpanjang hingga 24 atau 36 bulan dengan kontrak layanan berbayar)

2. Dukungan teknis: Konsultasi jarak jauh gratis seumur hidup. Teknisi kami meninjau diagram garis tunggal dan pengaturan relai Anda sebelum pengiriman.

3. Pelayanan lapangan: Pengawasan instalasi, bantuan commissioning, diagnosis kesalahan. Gratis selama masa garansi (perjalanan dan akomodasi dikenakan biaya). Setelah garansi, dikenakan tarif harian + suku cadang.

4. Pasokan suku cadang: Troli pemutus, kontak primer, steker sekunder, pegangan rak, sakelar pembumian, pengontrol suhu, dan komponen yang saling mengunci disimpan dalam stok. Pengiriman hari berikutnya melalui DHL/FedEx untuk suku cadang penting.

Pertanyaan yang Sering Diajukan

Q1: Apakah switchgear tipe penarikan lapis baja gardu induk KYN 35kV dapat digunakan di luar ruangan di gardu induk kompak?

J: Standar: IP4X (hanya di dalam ruangan).

Opsi: Penutup luar ruangan IP54 dengan atap tahan cuaca & ventilasi paksa, menampung banyak panel.

Tindakan: Tentukan “luar ruangan” saat meminta penawaran.

Q2: Bagaimana cara memverifikasi lima pencegahan yang saling terkait sebelum memberi energi?

A：Ikuti tes langkah demi langkah secara manual (tes dasar: 10 menit).

Pemeriksaan kunci: Pemutus terbuka + grounding tertutup → harus menghalangi masuk. Pemutus ditutup → pintu depan harus tetap terkunci.

Rekomendasi: Uji selama commissioning dan setiap 6 bulan.

Q3: Umur kontak pemutusan primer & indikator penggantian?

J: Kontak tembaga berlapis perak: dinilai untuk 5.000 operasi.

Indikator keausan: garis merah terlihat pada jari kontak → ganti.

Gardu induk biasa (pemasangan sekali/tahun): bertahan lebih dari 30 tahun. Pengoperasian yang sering (tungku busur): ukur resistansi kontak setiap tahun.
