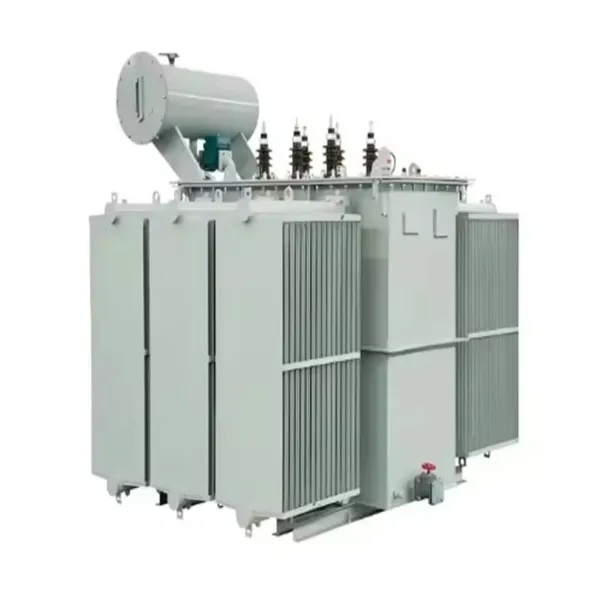

Bagaimana Transformator Terendam Minyak Mencapai Tegangan Kerusakan 60kV Melalui Pengisian Vakum?

Data industri menunjukkan bahwa sekitar 30% kegagalan transformator prematur disebabkan langsung oleh kandungan uap air dan gas yang berlebihan dalam minyak isolasi. Peningkatan kelembaban hanya sebesar 15 bagian per juta (ppm) dapat mengurangi tegangan tembus minyak transformator dari 60kV menjadi di bawah 30kV. Pengurangan dramatis dalam kekuatan dielektrik ini menggarisbawahi pentingnya proses pengisian vakum dalam pembuatan transformator. Untuk sebuahtrafo terendam minyakdiberi nilai 33kV atau lebih, mencapai dan mempertahankan tegangan tembus 60kV bukanlah target kualitas—ini merupakan persyaratan mendasar untuk pengoperasian yang andal selama masa pakai transformator 30-40 tahun.

Artikel ini memberikan analisis teknis sistematis tentang bagaimana transformator terendam oli mencapai tegangan rusaknya 60kV melalui pengisian vakum. Pembahasannya mencakup empat tahap proses penting: pra-perawatan minyak dan verifikasi kualitas, pengeringan vakum inti dan isolasi belitan, proses pengisian vakum dengan parameter terkontrol, dan pengujian pasca pengisian sesuai dengan standar IEC dan ASTM. Setiap tahap diperiksa dengan mengacu pada parameter proses tertentu, persyaratan peralatan, dan pos pemeriksaan kendali mutu. Artikel ini juga membahas mode kegagalan umum dan memberikan kerangka kontrol kualitas praktis untuk produsen transformator dan pengguna akhir.

Daftar isi

• 1. Pra-Perawatan Minyak dan Standar Mutu
• 2. Pengeringan Vakum Inti dan Gulungan Transformator
• 3. Parameter Proses Pengisian Vakum
• 4. Pengujian Oli dan Verifikasi Tegangan Rusak
• 5. Mode Kegagalan Umum dan Titik Kontrol Kualitas
• 6. Pertanyaan yang Sering Diajukan (FAQ)
• 7. Kesimpulan

1. Pra-Perawatan Minyak dan Standar Mutu

Perjalanan untuk mencapai tegangan tembus 60kV diawali dengan perlakuan awal terhadap minyak trafo sebelum masuk ke tangki trafo. Bahkan minyak trafo baru yang disuling biasanya mengandung uap air terlarut, gas, dan kontaminan partikulat yang harus dihilangkan untuk mencapai kekuatan dielektrik yang diperlukan. Proses pra-perawatan dilakukan di pabrik pemrosesan minyak khusus, yang mencakup sistem pemanas, unit dehidrasi vakum, dan peralatan filtrasi multi-tahap. Parameter berikut harus diverifikasi sebelum oli dianggap cocok untuk pengisian trafo:

• Tegangan Rusak (BDV):≥ 60kV (diukur sesuai dengan IEC 60156)
• Kadar Air:≤ 10 ppm (diukur dengan titrasi Karl Fischer)
• Kandungan Gas Terlarut (DGA):≤ 0,5% volume (diukur dengan kromatografi gas)
• Faktor Disipasi (tan δ):≤ 0,001 pada 90°C (diukur sesuai dengan IEC 60247)
• Jumlah Partikel:≤ 500 partikel per 100mL (ukuran ≥ 5μm)
• Resistivitas:≥ 10¹² Ω·cm pada 90°C

Proses pemurnian minyak mengikuti urutan tiga tahap. Tahap pertama adalah pemanasan: minyak dipanaskan hingga 60-70°C untuk mengurangi viskositas dan memfasilitasi pelepasan gas terlarut dan uap air. Tahap kedua adalah dehidrasi vakum: minyak yang dipanaskan dimasukkan ke dalam ruang vakum yang beroperasi pada 0,1-0,5 mbar. Di bawah vakum ini, titik didih air berkurang, menyebabkan uap air menguap dan dikeluarkan oleh pompa vakum. Waktu dehidrasi biasanya adalah 4-8 jam, tergantung pada volume minyak dan kadar air awal. Tahap ketiga adalah filtrasi: minyak dehidrasi melewati serangkaian filter dengan ukuran 5μm dan 1μm untuk menghilangkan kontaminan partikulat. Minyak yang telah diproses kemudian disirkulasikan kembali melalui sistem hingga semua parameter yang ditentukan tercapai.

Tabel berikut merangkum parameter pra-perawatan dan kriteria penerimaan yang sesuai.

PadaLugao Power Co, Ltd., kami memelihara fasilitas pemrosesan oli khusus yang dilengkapi dengan tangki oli 10.000 liter, unit dehidrasi vakum 300 L/mnt, dan sistem filtrasi loop tertutup dengan filter absolut 1μm. Setiap batch minyak olahan diambil sampelnya dan diuji sebelum disetujui untuk pengisian transformator. Hasil pengujian didokumentasikan dalam sertifikat batch yang menyertai trafo sepanjang masa pakainya. Protokol pra-perawatan yang ketat ini memastikan bahwa oli yang masuk ke transformator memenuhi standar kualitas yang sama dengan oli yang akan diuji setelah pengisian, sehingga menjadi landasan untuk mencapai tegangan tembus 60kV.

2. Pengeringan Vakum Inti dan Gulungan Transformator

Insulasi transformator terutama terdiri dari bahan berbasis selulosa—kertas, papan pres, dan kayu—yang pada dasarnya bersifat higroskopis. Dalam kondisi atmosfer normal, bahan-bahan ini dapat menyerap kelembapan hingga 8% menurut beratnya. Ketika trafo diberi energi, isolasi memanas, dan uap air yang ada menguap, mengurangi kekuatan dielektrik isolasi padat dan minyak di sekitarnya. Pengeringan vakum adalah proses menghilangkan uap air dari sistem insulasi sebelum trafo diisi dengan minyak. Proses pengeringan sangat penting karena bahkan setelah minyak dimurnikan, uap air yang terperangkap dalam isolasi akan larut ke dalam minyak seiring waktu, sehingga mengurangi tegangan rusaknya.

Proses pengeringan vakum biasanya melibatkan tahapan berikut. Pertama, trafo ditempatkan dalam oven pengering atau dipanaskan dengan mensirkulasikan minyak panas melalui sistem pendingin. Inti dan belitan dipanaskan hingga 85-105°C untuk mempercepat pelepasan uap air. Tangki trafo kemudian dievakuasi menggunakan pompa vakum untuk menurunkan tekanan menjadi 0,1-0,5 mbar. Di bawah vakum ini, titik didih air dikurangi menjadi sekitar 40-50°C, sehingga uap air dalam isolasi menguap. Uap air yang menguap dikeluarkan dari tangki dengan pompa vakum. Proses pengeringan dilanjutkan sampai kadar air insulasi turun di bawah 0,5% berat.

Titik akhir pengeringan ditentukan dengan salah satu dari dua metode:

• Metode Kenaikan Tekanan:Pompa vakum diisolasi dari tangki transformator, dan laju kenaikan tekanan diukur selama periode tertentu. Jika laju kenaikan tekanan kurang dari 0,1 mbar per jam selama periode 4 jam, pengeringan dianggap selesai.
• Metode Titik Embun:Titik embun gas yang dikeluarkan dari trafo dipantau secara terus menerus. Jika titik embun turun di bawah -40°C, pengeringan dianggap selesai.

Durasi proses pengeringan vakum bervariasi tergantung pada ukuran trafo, jenis insulasi, dan kondisi sekitar. Untuk trafo 10 MVA pada umumnya, proses pengeringan mungkin memakan waktu 48-72 jam. Untuk trafo daya yang lebih besar, prosesnya dapat memakan waktu hingga beberapa hari. Tabel berikut memberikan parameter pengeringan umum untuk kelas transformator yang berbeda.

Di Lugao., kami menggunakan kombinasi pengeringan vakum termal dan sirkulasi minyak panas untuk mencapai penghilangan kelembapan yang diperlukan. Trafo dipanaskan dengan mensirkulasikan minyak panas melalui sistem pendingin, sementara tangki dievakuasi secara bersamaan. Metode ini memberikan pemanasan yang seragam dan mempercepat proses pengeringan. Setelah siklus pengeringan selesai, trafo disimpan dalam kondisi vakum hingga proses pengisian minyak dimulai, sehingga mencegah penyerapan kembali uap air dari atmosfer. Pendekatan ini memastikan bahwa kadar air insulasi dipertahankan di bawah ambang batas 0,5%, yang penting untuk mencapai dan mempertahankan tegangan rusaknya 60kV.

3. Parameter Proses Pengisian Vakum

Setelah inti dan belitan transformator dikeringkan hingga kadar air yang dibutuhkan, proses pengisian oli dimulai. Ini adalah tahap paling kritis dalam pembuatan transformator, karena kesalahan apa pun pada tahap ini dapat membahayakan kekuatan dielektrik sistem isolasi. Proses pengisian vakum dilakukan sementara tangki trafo dijaga dalam kondisi vakum. Minyak yang telah dimurnikan dimasukkan ke dasar tangki dan perlahan-lahan naik, menggantikan ruang hampa. Parameter proses harus dikontrol dengan hati-hati untuk mencegah pembentukan gelembung, memastikan penetrasi insulasi sepenuhnya, dan menghindari kerusakan pada belitan.

Parameter proses utama untuk pengisian vakum adalah sebagai berikut:

• Tingkat Vakum Pra-Pengisian:0,1-0,5 mbar, dipertahankan minimal 2 jam setelah siklus pengeringan selesai.
• Suhu Minyak saat Pengisian:60-70°C, dipertahankan untuk memastikan viskositas rendah dan karakteristik aliran yang baik.
• Kecepatan Pengisian:≤ 300 L/jam (untuk trafo kecil hingga menengah; trafo yang lebih besar dapat menggunakan laju aliran yang lebih tinggi secara proporsional tetapi tidak boleh melebihi laju penetrasi minyak ke dalam isolasi).
• Tekanan Pengisian:Di bagian bawah tangki, sedikit tekanan positif (0,1-0,2 bar) diterapkan untuk memastikan oli dipaksa masuk ke belitan.
• Vakum Selama Pengisian:Kevakuman dipertahankan selama proses pengisian untuk menghilangkan gas apa pun yang mungkin dilepaskan dari minyak atau insulasi.
• Penyelesaian Pasca Pengisian:Setelah tangki penuh, trafo didiamkan selama 12-24 jam dalam kondisi vakum atau di bawah tekanan positif nitrogen kering agar gelembung gas yang tersisa dapat keluar.

Kecepatan pengisian sangat penting. Jika oli dimasukkan terlalu cepat, turbulensi dapat menimbulkan gelembung, dan oli mungkin tidak menembus insulasi sepenuhnya. Jika oli dimasukkan terlalu lambat, prosesnya menjadi tidak efisien. Kecepatan pengisian biasanya dikontrol dengan mengatur laju aliran pompa oli atau dengan menggunakan katup pengurang tekanan. Untuk trafo berukuran besar, proses pengisian dapat dilakukan secara bertahap, dengan jeda agar oli dapat menembus insulasi sebelum tahap berikutnya dimulai. Tabel berikut memberikan kecepatan pengisian yang disarankan untuk kapasitas transformator yang berbeda.

Setelah pengisian selesai, trafo biasanya dipanaskan hingga 50-60°C menggunakan sistem pendingin untuk meningkatkan kemampuan oli dalam menyerap sisa gas dan kelembapan. Trafo kemudian menjalani perlakuan vakum akhir, yang dikenal sebagai "degassing akhir", untuk menghilangkan gas apa pun yang mungkin telah diserap oleh minyak. Langkah terakhir ini memastikan tegangan tembus oli tetap pada level target 60kV atau lebih tinggi. Di Lugao Power Co., Ltd., kami menyimpan catatan terperinci dari semua parameter proses untuk setiap transformator, termasuk catatan waktu tingkat vakum, suhu, dan laju aliran. Catatan ini merupakan bagian dari dokumentasi kualitas trafo dan disimpan selama masa pakai peralatan.

4. Pengujian Oli dan Verifikasi Tegangan Rusak

Setelah trafo diisi dengan minyak dan dibiarkan mengendap, sistem insulasi harus diuji untuk memverifikasi bahwa memenuhi spesifikasi tegangan tembus yang disyaratkan. Pengujian utama adalah uji tegangan tembus oli, yang dilakukan sesuai dengan IEC 60156 atau ASTM D1816. Pengujian ini melibatkan penerapan tegangan pada sampel oli transformator dengan kecepatan terkendali hingga oli rusak. Pengujian dilakukan pada beberapa sampel untuk memastikan hasilnya dapat diulang. Selain uji oli, sistem insulasi transformator lengkap juga harus menjalani uji dielektrik untuk memverifikasi integritasnya.

Uji tegangan tembus oli dilakukan dengan menggunakan sel uji standar, yang terdiri dari dua elektroda yang dipisahkan oleh celah 2,5 mm. Tegangan uji diterapkan pada laju 2 kV/s. Pengujian dilakukan terhadap enam sampel minyak. Hasil tes pertama dibuang, dan rata-rata dari lima tes sisanya dihitung. Nilai rata-rata harus ≥ 60kV. Jika nilai rata-rata di bawah 60kV, oli dianggap gagal dalam pengujian. Prosedur pengujian dan kriteria penerimaan dirangkum dalam tabel berikut:

Selain uji kerusakan oli, transformator juga harus menjalani uji dielektrik berikut untuk memverifikasi integritas seluruh sistem insulasi:

• Uji Ketahanan Frekuensi Daya:Trafo dikenai tegangan 2-3 kali tegangan pengenalnya selama 60 detik. Kerusakan atau pelepasan sebagian tidak diperbolehkan.
• Uji Tegangan Lebih Terinduksi:Trafo dikenai frekuensi 100-400 Hz pada tegangan 2 kali tegangan pengenal selama 60 detik. Kerusakan atau deformasi insulasi yang terlihat tidak diperbolehkan.
• Uji Pelepasan Sebagian:Trafo diuji untuk pelepasan sebagian pada tegangan 1,1 kali tegangan pengenal. Tingkat pelepasan sebagian diukur dan harus berada di bawah batas yang ditentukan (biasanya 20-50 pC untuk transformator berisi minyak).
• Tes Tan Delta:Faktor disipasi sistem insulasi diukur pada 90°C. Nilainya harus berada dalam batas yang ditentukan dalam IEC 60076.

Di Lugao Power Co., Ltd., kami melakukan pengujian ini pada setiap trafo sebelum dikirim. Hasil pengujian didokumentasikan dalam laporan pengujian komprehensif yang menyertai trafo. Uji tegangan tembus oli dilakukan terhadap sampel oli yang diambil dari tangki trafo setelah proses pengisian dan pengendapan. Hal ini memastikan bahwa oli dalam trafo adalah oli yang sama dengan yang telah diuji. Jika oli gagal dalam uji tegangan tembus, seluruh proses diulangi hingga oli memenuhi spesifikasi. Sistem pengujian yang ketat ini memastikan trafo terendam oli kami memenuhi standar kualitas dan keandalan tertinggi.

5. Mode Kegagalan Umum dan Titik Kontrol Kualitas

Meskipun pengendalian proses ketat seperti yang dijelaskan di atas, kegagalan masih dapat terjadi selama pengisian vakum. Memahami mode kegagalan yang umum dan menetapkan pos pemeriksaan kendali mutu yang kuat sangat penting untuk menjaga kualitas produksi yang konsisten. Bagian ini mengidentifikasi mode kegagalan yang paling sering terjadi dan memberikan kerangka kendali mutu untuk setiap tahapan proses.

Mode Kegagalan 1: Pengeringan Vakum Tidak Lengkap.Jika insulasi trafo tidak dikeringkan hingga kadar air yang dibutuhkan, tegangan tembus akan berkurang. Penyebab paling umum dari pengeringan tidak sempurna adalah tingkat vakum yang tidak mencukupi atau waktu pemanasan yang tidak memadai. Untuk mencegah kegagalan ini, tingkat vakum harus dipantau terus menerus selama siklus pengeringan. Uji kenaikan tekanan atau titik embun harus digunakan untuk memverifikasi titik akhir.

Mode Kegagalan 2: Kontaminasi Ulang Oli.Minyak dapat terkontaminasi kembali selama penanganan, penyimpanan, atau pengisian jika peralatan tidak dibersihkan dengan benar. Kontaminan seperti debu, air, atau partikel lainnya dapat masuk ke dalam oli melalui sambungan atau selama transfer. Untuk mencegah hal ini, semua peralatan harus dibersihkan dan dikeringkan secara menyeluruh sebelum digunakan. Tangki penyimpanan minyak harus tetap tertutup dan diisi dengan nitrogen kering.

Mode Kegagalan 3: Terjebaknya Udara.Jika udara terperangkap di dalam trafo selama pengisian, dapat terbentuk gelembung-gelembung yang mengurangi tegangan rusaknya. Terjebaknya udara lebih mungkin terjadi jika kecepatan pengisian terlalu cepat atau jika tingkat vakum tidak dipertahankan selama pengisian. Untuk mencegah hal ini, kecepatan pengisian harus dikurangi, dan vakum harus dipertahankan selama proses berlangsung.

Pos pemeriksaan kendali mutu berikut direkomendasikan untuk setiap tahap proses pengisian vakum:

Di Lugao, kami menerapkan sistem manajemen mutu yang menggabungkan pos pemeriksaan ini ke dalam prosedur operasi standar kami. Setiap tahapan proses didokumentasikan, dan setiap penyimpangan diselidiki dan diperbaiki. Pendekatan sistematis terhadap pengendalian kualitas ini penting untuk menjaga tingkat keandalan tinggi yang diharapkan pelanggan dari produk transformator terendam minyak kami.

6. Pertanyaan yang Sering Diajukan (FAQ)

Pertanyaan 1: Apakah tegangan tembus 60kV merupakan nilai yang dijamin untuk seluruh masa pakai transformator, atau apakah tegangan tersebut menurun seiring waktu?

Jawaban: 60kV adalah nilai minimum yang dijamin pada saat produksi dan commissioning. Selama masa operasional trafo, tegangan tembus akan menurun secara bertahap karena degradasi oli, masuknya uap air, dan akumulasi materi partikulat. Namun, dengan perawatan yang tepat—termasuk pengujian oli berkala, penyaringan, dan pengeringan—tegangan tembus dapat dipertahankan di atas tingkat yang dapat diterima. Standar industri biasanya mengharuskan oli diganti atau direkondisi ketika tegangan rusaknya turun di bawah 30kV.

Pertanyaan 2: Berapa perbedaan tegangan tembus antara trafo berisi vakum dan trafo berisi konvensional?

Jawaban: Trafo yang diisi secara konvensional (diisi di bawah tekanan atmosfer tanpa pengeringan vakum) biasanya mencapai tegangan tembus 30-40kV. Trafo berisi vakum, dengan pra-pengeringan dan pemrosesan vakum yang tepat, secara konsisten mencapai 60kV atau lebih tinggi. Perbedaan 20-30kV ini menunjukkan peningkatan signifikan dalam margin keselamatan dan keandalan. Tegangan tembus yang lebih tinggi mengurangi risiko kegagalan isolasi, terutama selama lonjakan tegangan atau kejadian petir.

Pertanyaan 3: Apakah pengisian vakum diperlukan untuk trafo distribusi kecil (≤ 10kV)?

Jawaban: Untuk trafo distribusi dengan tegangan 10kV ke bawah, pengisian vakum tidak selalu wajib, namun semakin dianggap sebagai praktik terbaik. Meskipun trafo ini dapat beroperasi dengan tegangan tembus 30-40kV, pengisian vakum memberikan margin keamanan yang lebih tinggi dan meningkatkan keandalan jangka panjang. Banyak perusahaan utilitas sekarang menentukan pengisian vakum untuk semua pembelian trafo baru, berapapun nilai voltasenya, sebagai bagian dari persyaratan jaminan kualitasnya. Di Lugao Power Co., Ltd., kami menerapkan pengisian vakum ke semua produk trafo terendam oli.

Pertanyaan 4: Bagaimana minyak trafo dapat mempertahankan tegangan rusaknya selama pengoperasian?

Jawaban: Mempertahankan tegangan rusaknya selama pengoperasian memerlukan program perawatan yang komprehensif. Sampel minyak biasa harus diambil dan diuji tegangan rusaknya, kadar air, dan kandungan gas terlarut. Jika tegangan rusaknya turun di bawah 45kV, oli harus disaring dan didehidrasi. Jika kadar air melebihi 20 ppm, minyak harus dikeringkan. Beberapa trafo dilengkapi dengan sistem penyaringan oli online yang terus menerus menghilangkan kelembapan dan partikel, sehingga menjaga kualitas oli pada tingkat optimal.

Pertanyaan 5: Apa tindakan perbaikan jika uji tegangan tembus oli gagal setelah pengisian?

Jawaban: Jika uji tegangan tembus oli gagal setelah pengisian, trafo biasanya diproses ulang. Oli yang gagal dikeringkan, dan transformator mengalami siklus pengeringan vakum baru untuk menghilangkan kelembapan dari insulasi. Minyak segar dan murni kemudian dimasukkan menggunakan proses pengisian vakum yang sama. Setelah diisi ulang, oli diuji kembali. Proses ini mungkin perlu diulang sampai tegangan rusaknya memenuhi persyaratan yang ditentukan. Dalam kasus yang jarang terjadi di mana oli itu sendiri yang menjadi sumber masalahnya, oli mungkin perlu diganti dengan oli baru.

7. Kesimpulan

Pencapaian tegangan tembus 60kV pada transformator terendam oli adalah hasil dari proses manufaktur yang dikontrol dengan cermat yang dimulai dengan pemurnian oli dan dilanjutkan melalui pengeringan vakum, pengisian terkontrol, dan pengujian ketat. Setiap tahap proses ini memerlukan kontrol yang tepat terhadap parameter penting—suhu, tingkat vakum, kecepatan pengisian, dan kondisi pengujian—untuk memastikan bahwa produk akhir memenuhi spesifikasi kekuatan dielektrik yang disyaratkan. Standar dan praktik yang diuraikan dalam artikel ini, berdasarkan IEC 60156, ASTM D1816, dan IEC 60076, memberikan landasan teknis untuk mencapai tolok ukur kualitas penting ini.

Di Lugao Power Co., Ltd., kami telah menerapkan sistem manajemen mutu komprehensif yang menggabungkan kontrol proses dan standar pengujian ini ke dalam operasi manufaktur transformator kami. Produk trafo terendam oli kami dirancang dan diproduksi untuk memberikan kinerja yang andal selama masa pakainya. Untuk informasi teknis lebih rinci, dokumentasi proses, atau spesifikasi produk, silakan hubungi tim teknik kami.

Hubungi Lugao Power Co., Ltd.untuk spesifikasi teknis dan dokumentasi mutu produk trafo terendam oli kami.
