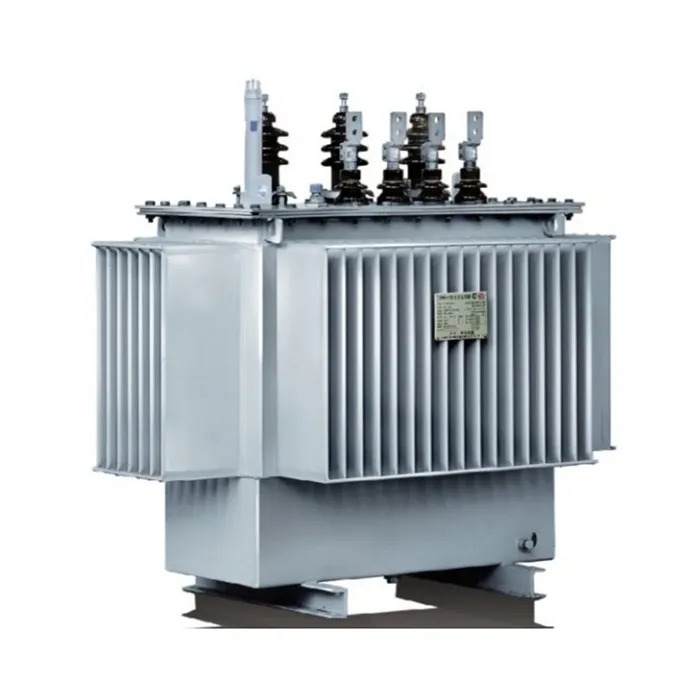

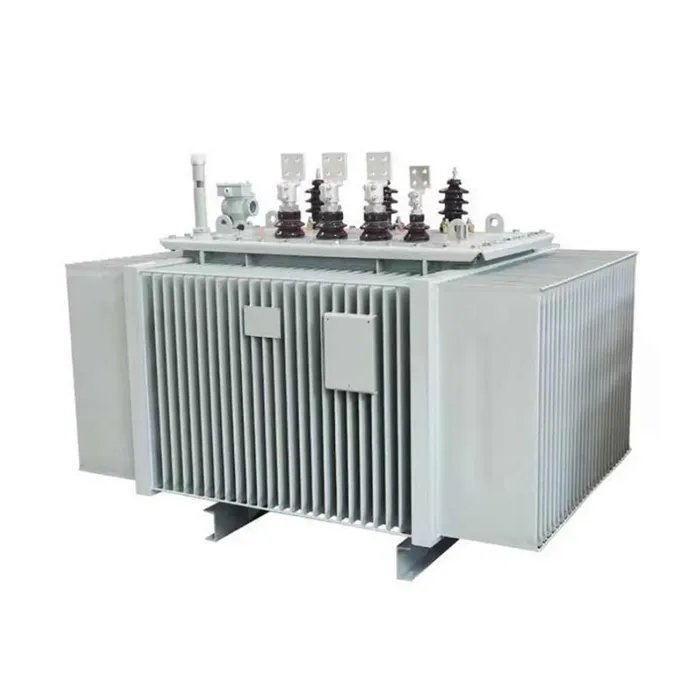

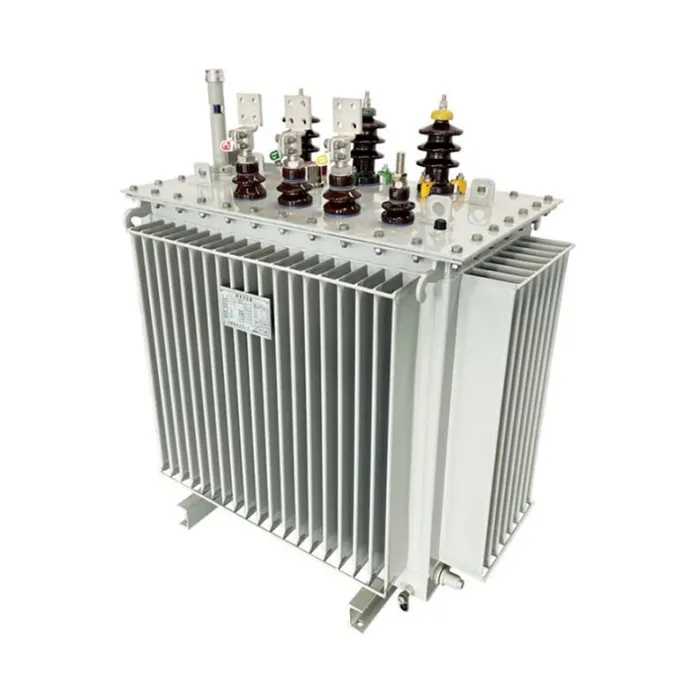

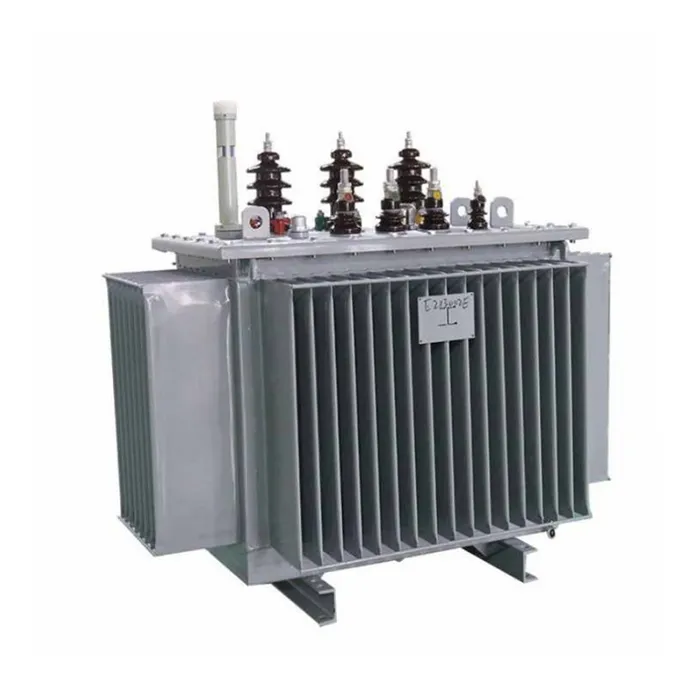

Trafo Tegangan Tinggi Tiga Fasa Dua Berliku

Perusahaan kami adalah produsen profesional Transformator Tegangan Tinggi Dua Fase Tiga Berliku, yang dirancang untuk menghasilkan transmisi daya yang andal dan efisien untuk jaringan tegangan tinggi dan aplikasi pembangkit listrik skala besar. Keunggulan inti kami terletak pada solusi aplikasi yang tidak fleksibel, termasuk berbagai metode pengaturan voltase seperti tap changer di luar sirkuit dan tap changer di beban—memungkinkan penyesuaian voltase tanpa gangguan daya dalam kondisi jaringan listrik yang berfluktuasi. Dengan beragam pilihan pendinginan seperti pendinginan otomatis terendam oli, pendinginan udara paksa, dan sirkulasi oli paksa, trafo kami beradaptasi secara mulus dengan berbagai lingkungan pemasangan. Produk-produk ini menggabungkan struktur yang disederhanakan, pengoperasian yang stabil, ketahanan terhadap benturan dan beban berlebih, serta efektivitas biaya yang tinggi, menjadikannya pilihan utama untuk gardu induk, pembangkit listrik, dan sistem tenaga industri.

Merek: Lugao Power Co., Ltd.
Sertifikasi: Laporan pengujian ISO/CE/Jenis

mengirimkan permintaan

Deskripsi Produk

Trafo Tegangan Tinggi Dua Berliku Tiga Fasa diproduksi olehLugao Power Co., Ltd.adalah transformator daya berkinerja tinggi yang dirancang khusus untuk jaringan transmisi dan distribusi tegangan tinggi. Tidak seperti desain tiga belitan, trafo ini hanya memiliki belitan tegangan tinggi dan tegangan rendah, sehingga secara signifikan menyederhanakan struktur sekaligus meningkatkan keandalan operasional. Desain ini mengurangi titik kegagalan dan meningkatkan toleransi kesalahan, sehingga sangat cocok untuk aplikasi peningkatan generator dan interkoneksi jaringan listrik.

Dibangun dengan inti baja silikon berorientasi butiran dengan kehilangan rendah dan belitan tembaga bebas oksigen dengan konduktivitas tinggi, transformator mencapai kerugian tanpa beban dan beban yang sangat rendah. Yang kuatsistem pendingin terendam olimemastikan pembuangan panas yang efisien, sementara struktur tangki yang tertutup rapat mencegah oksidasi oli dan masuknya kelembapan. Dengan berbagai pengaturan dan konfigurasi pendinginan yang tersedia, produk ini memberikan kinerja stabil jangka panjang dalam kondisi pengoperasian yang berat.

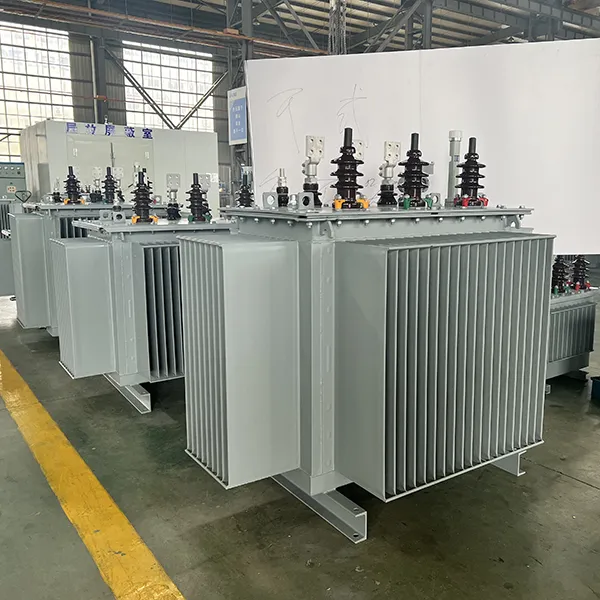

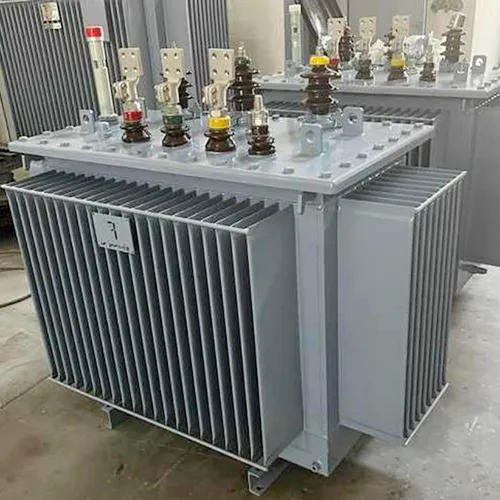

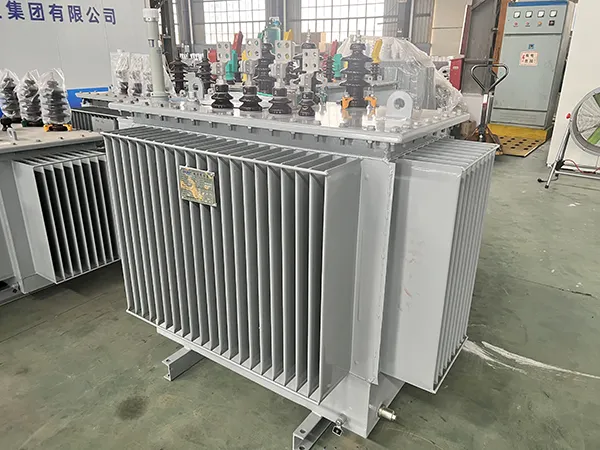

Two Winding Three Phase High Voltage Transformer

Fitur Produk Dan Aplikasi

Fitur

Memenuhi atau melampaui IEC, ANSI, GB, dan standar internasional lainnya

Desain dua belitan untuk menyederhanakan struktur dan meningkatkan keandalan

Regulasi tegangan yang fleksibel dengan pengubah keran di luar sirkuit atau di atas beban

Berbagai metode pendinginan: pendinginan mandiri terendam oli, pendinginan udara paksa, sirkulasi oli paksa

Kapasitas beban berlebih yang tinggi dan kemampuan menahan arus pendek yang sangat baik

Desain tangki bergelombang yang tertutup rapat mencegah oksidasi oli dan masuknya kelembapan

Pengoperasian dengan kebisingan rendah dan efisiensi energi tinggi

Konstruksi kokoh yang cocok untuk lingkungan luar ruangan yang keras

Dimensi standar untuk kemudahan pemasangan dan pemeliharaan

T&J: Wawasan Utama Tentang Transformator Tegangan Tinggi Tiga Fasa Dua Berliku

Q:Apa yang dimaksud dengan trafo tegangan tinggi tiga fasa dua belitan?

A:Transformator tegangan tinggi tiga fasa dua belitan terdiri dari dua belitan terpisah—belitan primer tegangan tinggi dan belitan sekunder tegangan rendah—yang dililitkan di sekitar inti magnet bersama. Ini digunakan untuk menaikkan atau menurunkan tegangan dalam sistem tenaga tiga fase, sehingga menawarkan alternatif yang lebih sederhana dan andal dibandingkan desain tiga belitan atau trafo otomatis. Struktur ini diadopsi secara luas di pembangkit listrik, gardu induk, dan aplikasi industri yang hanya memerlukan dua level tegangan.

Q:Apa yang membuat trafo ini fleksibel dalam penerapannya?

A:Fleksibilitas dicapai melalui dua aspek utama. Pertama, opsi pengaturan voltase memungkinkan pengguna memilih tap changer di luar sirkuit untuk aplikasi dengan kebutuhan voltase stabil, atau tap changer on-load untuk jaringan dengan fluktuasi voltase signifikan—memungkinkan regulasi tanpa mengganggu pasokan listrik. Kedua, fleksibilitas metode pendinginan mencakup pendinginan mandiri terendam oli untuk aplikasi standar, pendinginan udara paksa untuk meningkatkan kapasitas, dan sirkulasi oli paksa untuk lingkungan beban tinggi atau suhu tinggi, memastikan kemampuan beradaptasi terhadap beragam kondisi pemasangan.

Q:Bagaimana desain dua belitan meningkatkan keandalan?

A:Dengan jumlah belitan yang lebih sedikit dan sambungan internal yang lebih sederhana dibandingkan dengan transformator tiga belitan, struktur dua belitan mengurangi potensi titik kegagalan dan menyederhanakan produksi dan pemeliharaan. Hal ini menghasilkan keandalan operasional yang lebih tinggi, risiko kesalahan internal yang lebih rendah, dan pemecahan masalah yang lebih mudah, sehingga ideal untuk aplikasi penting seperti peningkatan generator atau gardu induk jaringan utama.

Q:Apa keuntungan dari kapasitas kelebihan beban yang tinggi dan kemampuan menahan arus pendek?

A:Kapasitas beban berlebih yang tinggi memastikan trafo dapat menangani lonjakan beban sementara tanpa panas berlebih atau penurunan kinerja, hal ini sangat penting dalam lingkungan industri atau jaringan listrik dengan permintaan yang berfluktuasi. Kemampuan menahan arus pendek yang sangat baik—dicapai melalui struktur belitan yang dioptimalkan, sistem penjepitan yang kuat, dan bahan insulasi berkekuatan tinggi—melindungi transformator dari tekanan mekanis dan termal selama gangguan jaringan listrik, sehingga secara signifikan memperpanjang masa pakai.

Skenario Aplikasi Utama

Pembangkit Listrik:Digunakan sebagai trafo step-up generator untuk menghubungkan generator ke jaringan transmisi tegangan tinggi.

Gardu Induk Jaringan:Ideal untuk transformasi tegangan antara dua level jaringan, seperti 110kV hingga 35kV atau 220kV hingga 110kV.

Sistem Tenaga Industri:Menyediakan konversi tegangan tinggi ke tegangan rendah untuk fasilitas industri besar yang membutuhkan pasokan listrik yang andal.

Integrasi Energi Terbarukan:Cocok untuk ladang angin dan pembangkit listrik tenaga surya di mana voltase ditingkatkan untuk sambungan jaringan listrik dalam kondisi lingkungan yang menantang.

Proyek Infrastruktur:Dikerahkan di bandara, kereta api, pusat data, dan rumah sakit yang memerlukan keandalan tinggi dan opsi pemasangan yang fleksibel.

Parameter Produk (Spesifikasi)

Peringkat (kVA)	HV (kV)	LV (kV)	Grup Vektor	Impedansi (%)	Kehilangan Tanpa Beban (kW)	Rugi Beban (kW)	Arus Tanpa Beban (%)	Berat (kg)	Dimensi (P×L×T) mm
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
Catatan: Rentang ketukan: ±5%, ±2×2,5%; Frekuensi: 50Hz / 60Hz tersedia; Rasio tegangan khusus tersedia berdasarkan permintaan.

Detail Produksi

Bahan Inti dan Proses Pembuatan

Inti transformator tegangan tinggi tiga fasa dua belitan diproduksi menggunakan baja silikon berorientasi butiran canai dingin berpermeabilitas tinggi dengan desain sambungan putaran berundak, yang meminimalkan kehilangan tanpa beban dan mengurangi arus magnetisasi. Laminasi inti dipotong secara presisi dan ditumpuk secara otomatis untuk memastikan sambungan yang rapat dan jalur magnet yang seragam. Inti terikat erat dengan pita kaca semi-kering untuk menjaga integritas struktural dan pengoperasian dengan kebisingan rendah.

Struktur Berliku

Gulungan tegangan tinggi dan tegangan rendah dibuat menggunakan konduktor tembaga bebas oksigen, menawarkan konduktivitas tinggi dan kerugian resistif rendah. Belitan tegangan rendah mengadopsi struktur foil atau heliks dengan saluran oli memanjang, yang secara signifikan meningkatkan kekuatan mekanik dan kemampuan menahan arus pendek. Belitan tegangan tinggi dirancang dengan konfigurasi cakram interleaved atau kontinu untuk mengoptimalkan distribusi tegangan dan kekuatan impuls.

Sistem Isolasi dan Pendinginan

Minyak isolasi mineral berkualitas tinggi atau cairan isolasi titik api tinggi yang ramah lingkungan digunakan untuk memberikan kekuatan dielektrik dan stabilitas kimia yang sangat baik. Sistem insulasi kertas minyak mengalami proses pengeringan vakum dan pengisian minyak untuk menghilangkan sisa kelembapan dan udara, memastikan tegangan awal pelepasan sebagian yang tinggi dan keandalan operasional jangka panjang. Opsi pendinginan mencakup pendinginan otomatis terendam oli (ONAN), pendinginan udara paksa (ONAF), dan sirkulasi oli paksa (OFAF) untuk memenuhi beragam kebutuhan aplikasi.

Struktur Tangki dan Penyegelan

Trafo tegangan tinggi tiga fase dua belitan mengadopsi desain tangki bergelombang. Desain tangki bergelombang memberikan kompensasi ekspansi termal tanpa memerlukan konservator. Struktur yang tersegel sepenuhnya mencegah oksidasi oli dan masuknya kelembapan, mengurangi frekuensi perawatan, dan memperpanjang masa pakai oli. Katup pelepas tekanan dan pengukur level oli dengan alarm level rendah merupakan perlengkapan standar untuk memastikan pengoperasian yang aman dalam kondisi tidak normal.

Konfigurasi Perlindungan dan Kontrol

Perlengkapan standar mencakup pengukur suhu oli dengan kontak alarm, indikator suhu belitan, dan katup pelepas tekanan. Untuk aplikasi yang memerlukan pemantauan yang lebih baik, relai gas opsional dan sistem pengukuran suhu serat optik tersedia untuk memungkinkan manajemen beban dinamis dan deteksi kesalahan dini.

Jaminan Mutu dan Pengujian

Transformator tegangan tinggi dua fase tiga belitan harus menjalani pengujian tipe komprehensif dan pengujian rutin sebelum pengiriman, termasuk pengujian kehilangan beban dan kehilangan beban tanpa beban, pengujian impedansi hubung singkat, pengujian ketahanan tegangan berlebih terinduksi, pengujian pelepasan sebagian, dan pengujian impuls petir. Semua indikator kinerja utama melampaui persyaratan standar nasional dan spesifikasi IEC, memastikan operasi stabil jangka panjang dalam kondisi lapangan yang kompleks.

Layanan Purna Jual Produk

Semua produk dilindungi oleh garansi lima tahun terhadap cacat produksi dalam penggunaan normal, dengan jaminan pengoperasian bebas bocor dan cat terkelupas.

Dukungan layanan seumur hidup memastikan ketersediaan suku cadang dan bantuan teknis sepanjang siklus hidup produk.

Dirancang untuk masa pakai tidak kurang dari 30 tahun dengan kondisi perawatan yang tepat.

Jika terjadi kegagalan peralatan, pemasok akan merespons dalam waktu satu jam setelah pemberitahuan dan mengirimkan personel teknis ke lokasi dalam waktu 24 jam di dalam negeri.

Komitmen Pelayanan

Lugao Power Co., Ltd. beroperasi di bawah Sistem Manajemen Mutu ISO 9001-2008, memastikan bahwa semua Transformator Tegangan Tinggi Dua Fase Tiga Berliku memenuhi standar kualitas 100% sebelum meninggalkan pabrik. Layanan pra-penjualan, penjualan, dan purna jual yang komprehensif disediakan untuk memastikan kepuasan pelanggan sepenuhnya.

Kepatuhan Standar:

GB1094.1~2-1996 GB1094.3-2003 GB1094.5-2008 GB/T6451-2015 JB/T3837-2010 GB/T311.1-3.11-97 Seri IEC 60076
