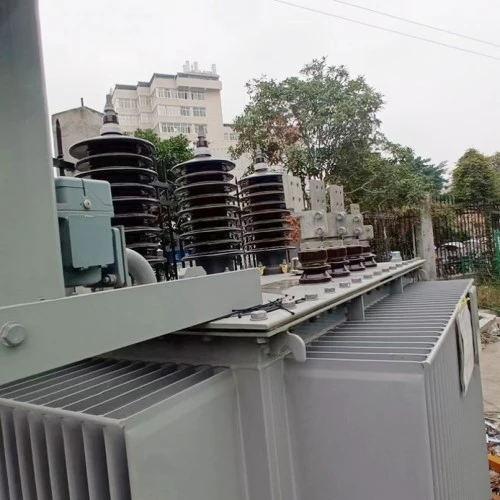

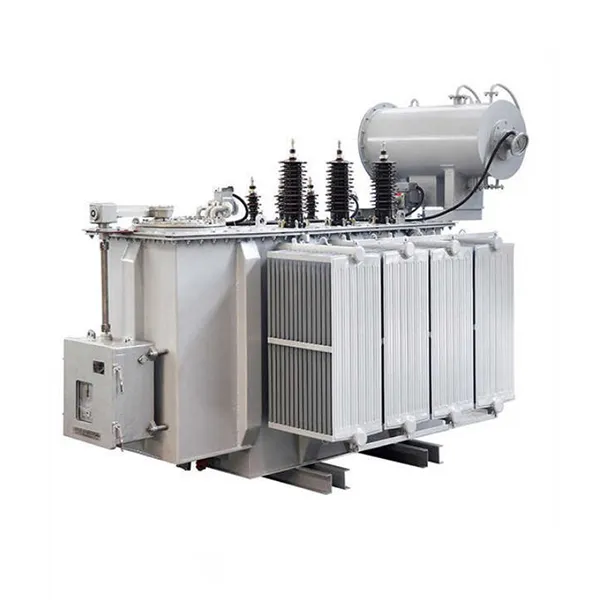

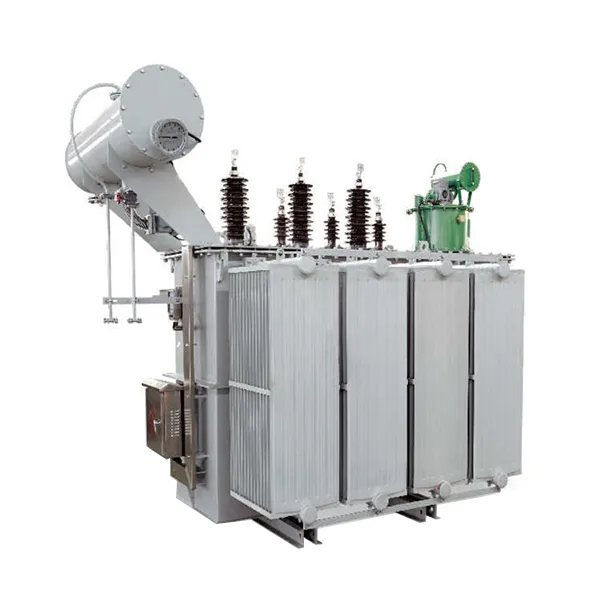

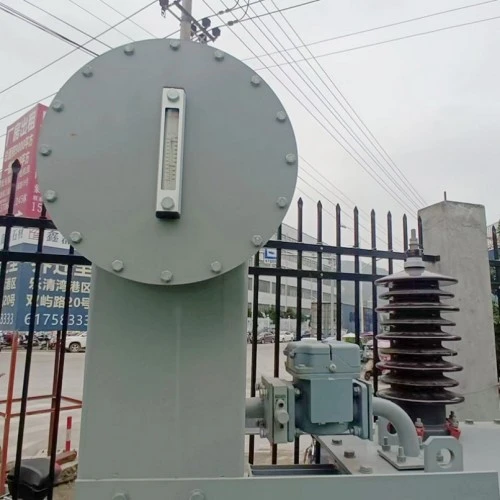

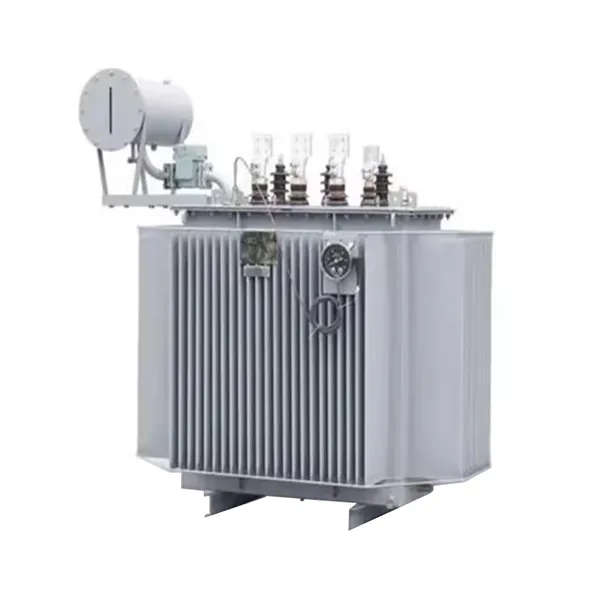

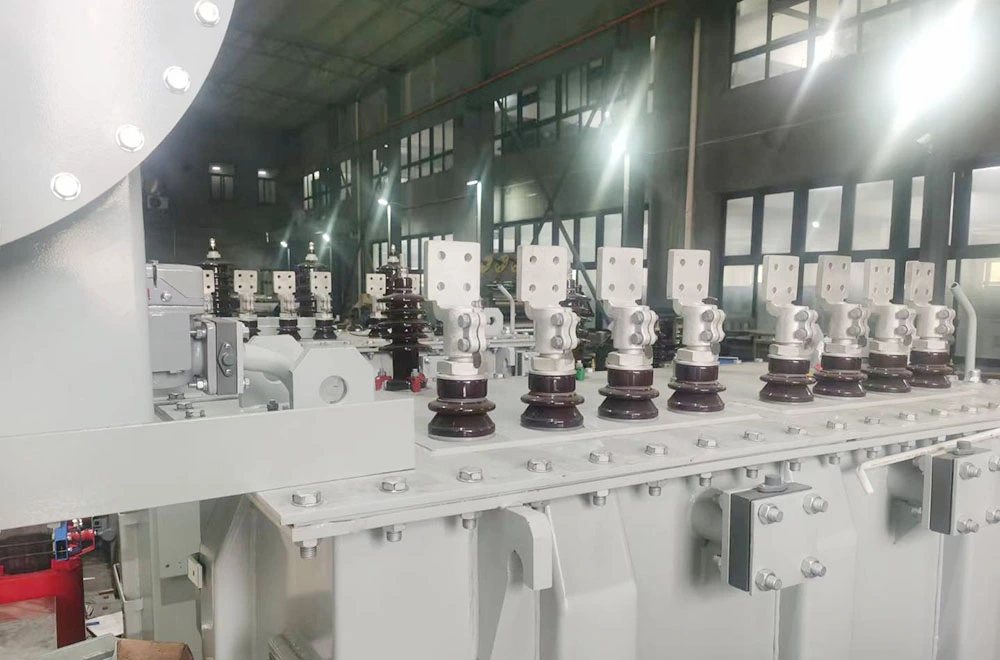

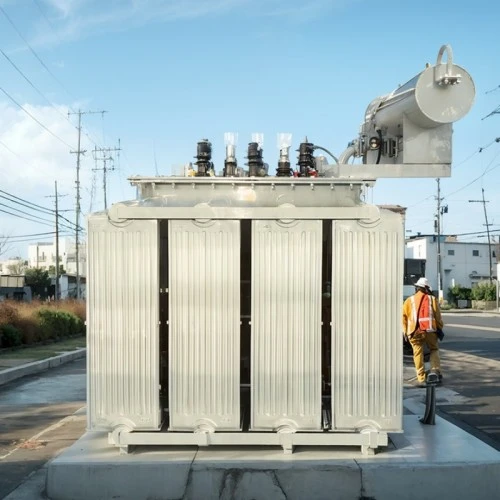

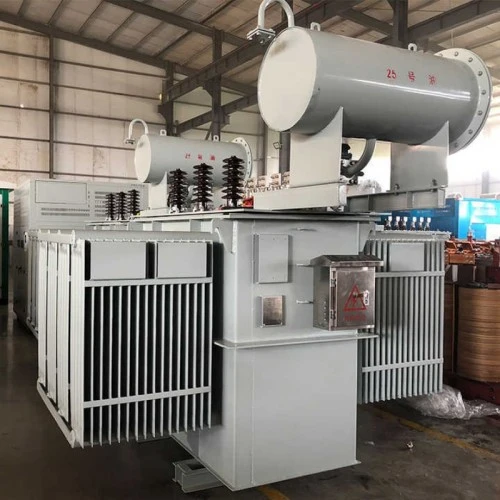

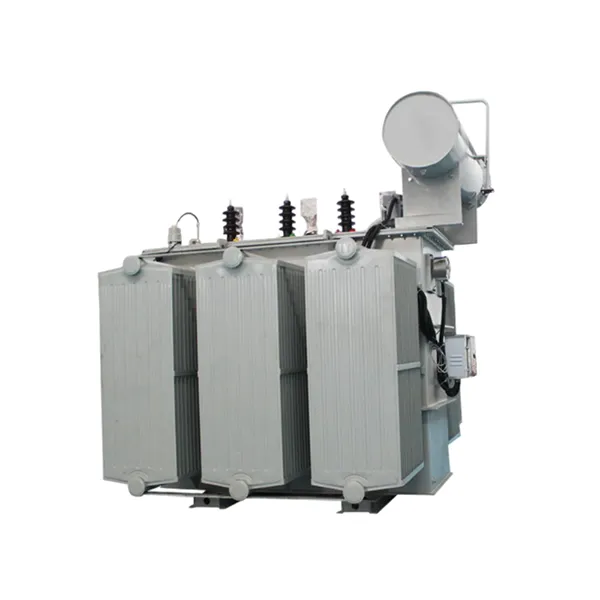

Trafo Tegangan Tinggi Luar Ruangan Terendam Minyak 500kva

Trafo tegangan tinggi luar ruangan terendam oli tiga fase ini, dengan daya 500kVA, dirancang untuk menurunkan tegangan tinggi seperti 10kV atau 35kV ke tingkat tegangan rendah seperti 0,4kV, sehingga ideal untuk sistem distribusi terminal. Transformator ini memiliki inti yang dibangun dari baja silikon berorientasi butir canai dingin dengan permeabilitas tinggi dengan desain sambungan putaran berundak, yang secara efektif mengurangi histeresis dan kehilangan arus eddy. Nilai kerugian tanpa beban secara signifikan melebihi standar nasional.

Gulungan tegangan tinggi dan tegangan rendah terbuat dari konduktor tembaga bebas oksigen. Belitan tegangan rendah mengadopsi konfigurasi lilitan foil dengan saluran oli memanjang, yang secara substansial meningkatkan kekuatan mekanik dan kemampuan menahan arus pendek. Desain tangki bergelombang yang tersegel sepenuhnya memberikan pembuangan panas yang sangat baik sekaligus secara otomatis mengkompensasi perubahan volume oli. Desain ini mencegah kontak antara oli isolasi dan udara sekitar, menghilangkan oksidasi oli dan masuknya kelembapan, sehingga memperpanjang masa pakai.

Transformator yang terendam oli mendukung beberapa rentang sadapan (±5%, ±2×2,5%) untuk mengakomodasi fluktuasi tegangan jaringan. Konstruksinya yang ringkas dan kokoh cocok untuk pemasangan di tiang, platform, atau di permukaan tanah, memastikan kinerja yang andal di berbagai kondisi iklim.

Parameter Produk (Spesifikasi)

Fitur Produk Dan Aplikasi

Fitur Utama

Efisiensi Energi Tinggi: Menggunakan baja silikon dengan permeabilitas tinggi dan struktur inti yang dioptimalkan, mengurangi kehilangan tanpa beban lebih dari 15% dibandingkan produk konvensional, sehingga menghasilkan penghematan energi yang terukur sepanjang masa pakai peralatan.

Konstruksi Tersegel Sepenuhnya: Desain tangki bergelombang menghilangkan kebutuhan akan konservator, mencegah oksidasi oli dan penyerapan kelembapan, memungkinkan pengoperasian bebas perawatan.

Ketahanan Cuaca Unggul: Beroperasi dengan andal pada suhu sekitar mulai dari -25°C hingga +40°C dan pada ketinggian hingga 1000 meter. Perlindungan IP54 memastikan ketahanan terhadap debu dan hujan.

Kemampuan Menahan Sirkuit Pendek yang Tinggi: Belitan diperkuat secara mekanis dengan sistem penjepitan yang kuat, telah lulus uji dampak hubung singkat untuk memastikan keamanan selama gangguan jaringan.

Pemasangan Fleksibel: Dimensi ringkas mendukung pemasangan di tiang, platform, atau di permukaan tanah, beradaptasi dengan kendala lokasi perkotaan dan pedesaan.

Skenario Aplikasi Utama

Jaringan Distribusi Tenaga Listrik Perkotaan: Cocok untuk kawasan pemukiman, kawasan komersial, dan kawasan industri yang memerlukan distribusi terminal yang andal.

Fasilitas Industri: Menyediakan daya tegangan rendah yang stabil ke pabrik, jalur pemrosesan, dan mesin berat, menangani beban yang berfluktuasi dengan mudah.

Proyek Energi Terbarukan: Banyak digunakan dalam sistem pembangkit listrik fotovoltaik dan angin untuk aplikasi peningkatan atau distribusi, dengan kemampuan beradaptasi yang kuat terhadap lingkungan luar ruangan.

Pembangunan Infrastruktur: Dikerahkan di bandara, sistem kereta bawah tanah, rumah sakit, dan pusat data di mana keandalan pasokan listrik yang tinggi sangat penting.

Catu Daya Sementara dan Darurat: Desain yang ringkas dan dapat diangkut membuatnya ideal untuk gardu induk sementara atau skenario perbaikan darurat.

Detail Produksi

Bahan Inti dan Proses Pembuatan

Inti dibuat menggunakan baja silikon berorientasi butiran canai dingin dengan permeabilitas tinggi dengan desain sambungan putaran berundak 45°. Laminasi inti dicukur secara presisi dan ditumpuk secara otomatis untuk memastikan sambungan yang rapat dan jalur magnet yang seragam. Inti terikat erat dengan pita kaca semi-kering, meminimalkan getaran dan kebisingan sekaligus mengurangi kerugian tanpa beban.

Struktur Berliku

Gulungan tegangan tinggi dan tegangan rendah dililit menggunakan konduktor tembaga bebas oksigen, sehingga menghasilkan konduktivitas listrik yang tinggi dan rugi-rugi resistif yang rendah. Belitan tegangan rendah mengadopsi konfigurasi gulungan foil dengan insulasi antar-lapisan yang seragam dan saluran oli memanjang, secara signifikan meningkatkan kekuatan mekanik dan kemampuan menahan arus pendek.

Sistem Isolasi dan Pendinginan

Minyak isolasi mineral berkualitas tinggi berfungsi sebagai media dielektrik dan pendingin, memberikan stabilitas kimia dan kekuatan dielektrik yang sangat baik. Sistem insulasi kertas minyak mengalami proses pengeringan vakum dan pengisian minyak yang ketat untuk menghilangkan sisa kelembapan dan gelembung udara, memastikan tegangan awal pelepasan sebagian jauh di atas persyaratan standar.

Struktur Tangki dan Penyegelan

Tangki ini memiliki desain panel bergelombang yang menyediakan pembuangan panas dan kompensasi ekspansi termal, sehingga menghilangkan kebutuhan akan konservator eksternal. Struktur yang tersegel sepenuhnya mencegah oksidasi oli dan masuknya kelembapan, memastikan pengoperasian bebas perawatan sepanjang masa pakai transformator. Katup pelepas tekanan dan pengukur level oli disediakan sebagai fitur keselamatan standar.

Jaminan Kualitas dan Pengujian

Setiap transformator tegangan tinggi luar ruangan yang direndam dalam minyak menjalani pengujian rutin dan tipe yang komprehensif sebelum pengiriman, termasuk pengukuran kehilangan beban dan kehilangan beban tanpa beban, pengujian impedansi hubung singkat, pengujian ketahanan tegangan berlebih yang diinduksi, pengujian pelepasan sebagian, dan pengujian impuls petir. Semua indikator kinerja utama melampaui persyaratan standar nasional dan spesifikasi IEC, memastikan operasi stabil jangka panjang dalam kondisi lapangan yang kompleks.

T&J: Wawasan Produk Utama

Q1: Apa yang dimaksud dengan transformator tegangan tinggi luar ruangan yang direndam dalam minyak 500kVA, dan di mana digunakan?

A: Trafo ini menurunkan tegangan tinggi seperti 10kV atau 35kV ke tegangan rendah seperti 0,4kV, dengan kapasitas 500kVA. Ini banyak digunakan dalam jaringan distribusi perkotaan, kawasan industri, proyek energi terbarukan, dan aplikasi infrastruktur di mana instalasi luar ruangan dan keandalan jangka panjang sangat penting.

Q2: Apa yang membuat trafo ini hemat energi?

J: Efisiensi energi dicapai melalui penggunaan baja silikon berorientasi butiran dengan permeabilitas tinggi dan desain sambungan inti yang dioptimalkan. Fitur-fitur ini mengurangi kehilangan tanpa beban lebih dari 15% dibandingkan produk konvensional, sehingga menghasilkan penghematan listrik yang besar selama masa pengoperasian transformator.

Q3: Apa keuntungan dari konstruksi yang tersegel sepenuhnya?

J: Tangki bergelombang yang tertutup rapat menghilangkan kebutuhan akan konservator dan sistem pernafasan. Ini mencegah minyak isolasi bersentuhan dengan udara atmosfer, menghindari oksidasi dan penyerapan air. Hal ini mengurangi kebutuhan perawatan dan memperpanjang masa pakai oli dan trafo.

Q4: Bagaimana kinerja trafo ini dalam kondisi hubung singkat?

J: Trafo tegangan tinggi luar ruangan berendam oli 500kVA dirancang dengan struktur belitan yang diperkuat secara mekanis dan sistem penjepitan yang kuat. Ia telah berhasil lulus uji dampak hubung singkat di laboratorium pengujian yang diakui secara nasional, memastikan kinerja dan keamanan yang andal selama gangguan jaringan listrik.

Q5: Garansi dan dukungan purna jual apa yang diberikan?

J: Kami menawarkan garansi 5 tahun yang mencakup cacat produksi dalam penggunaan normal. Dukungan teknis seumur hidup dan ketersediaan suku cadang disediakan. Jika terjadi kegagalan, kami merespons dalam waktu satu jam setelah pemberitahuan dan mengirimkan personel teknis dalam waktu 24 jam di dalam negeri. Trafo dirancang untuk masa pakai tidak kurang dari 30 tahun.

Mengapa Memilih Kekuatan Lugao?

Sertifikasi dan Penjaminan Mutu

Bersertifikat Sistem Manajemen Mutu ISO 9001:2008

CE Ditandai

Ketik Laporan Pengujian dari Pusat Pengawasan dan Pengujian Kualitas Transformator Nasional

100% Pengujian Rutin Sebelum Pengiriman: kehilangan tanpa beban, kehilangan beban, impedansi hubung singkat, tegangan berlebih yang diinduksi, pelepasan sebagian, impuls petir, dan banyak lagi

Pengemasan dan Pengiriman

Pengemasan: Peti kayu atau kemasan terbungkus tahan cuaca yang cocok untuk transportasi laut, darat, atau kereta api

Kondisi Pengiriman: Berisi oli, disegel, disertai dengan laporan pengujian pabrik, buku petunjuk, dan gambar pemasangan

Aksesori Standar: Pengukur level oli, katup pelepas tekanan, termometer dial, ring, baut ground, dan set perangkat keras lengkap

Komitmen Layanan Purna Jual

Garansi 5 Tahun: Perbaikan atau penggantian gratis untuk masalah kualitas yang timbul dalam penggunaan normal setelah commissioning.

Dukungan Layanan Seumur Hidup: Bantuan teknis dan ketersediaan suku cadang di seluruh siklus hidup produk.

Umur Desain 30 Tahun: Dibangun dengan bahan bermutu tinggi untuk memastikan keandalan jangka panjang.

Tanggap Darurat: Respons dalam waktu satu jam setelah pemberitahuan kesalahan; layanan domestik di tempat dalam waktu 24 jam.
