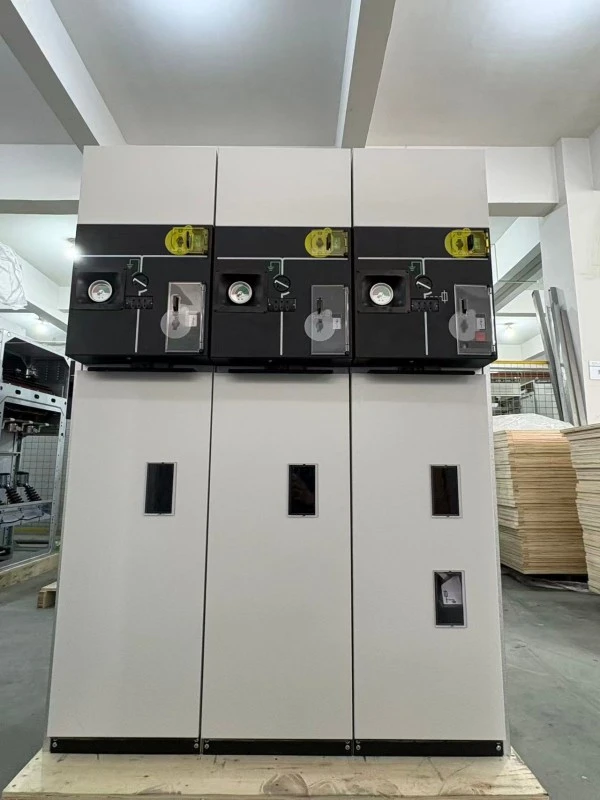

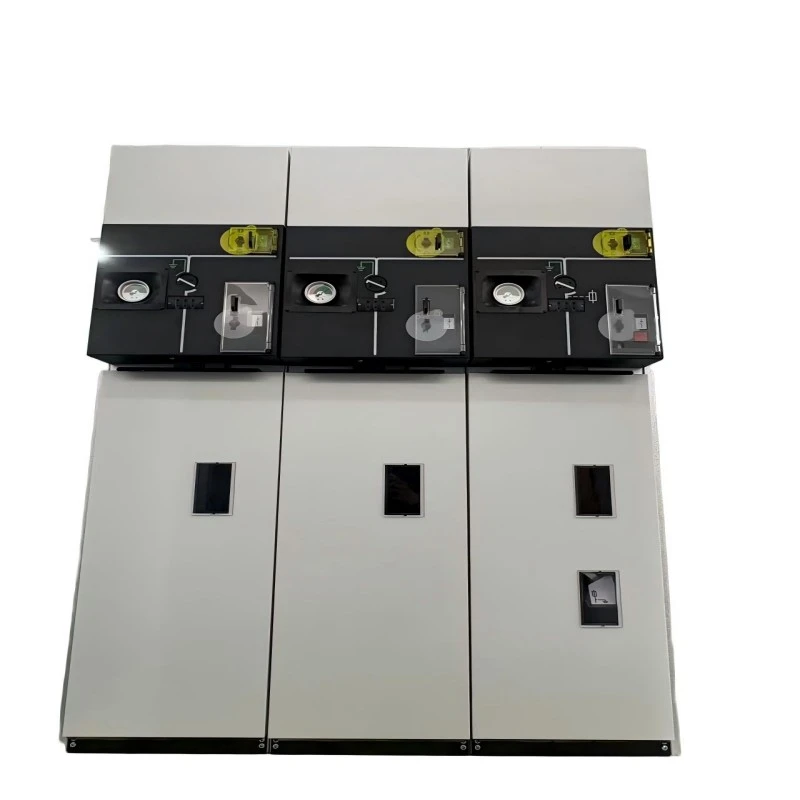

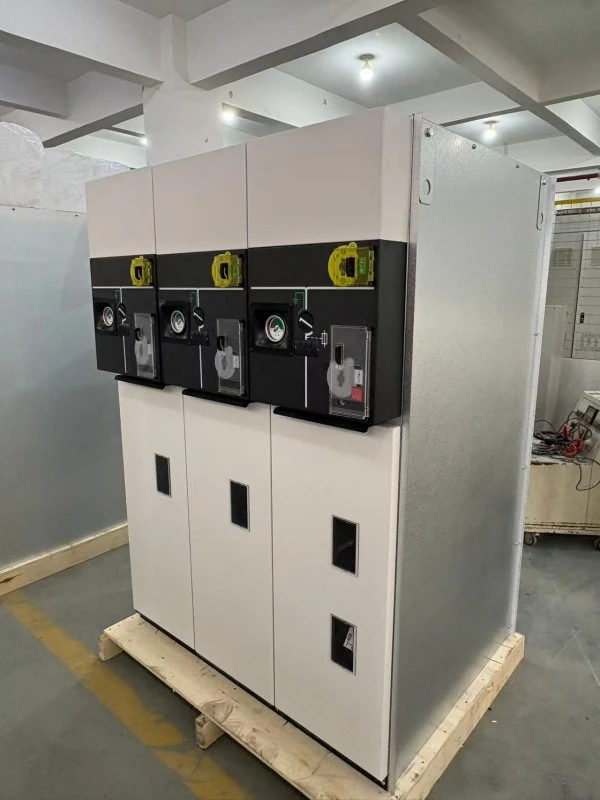

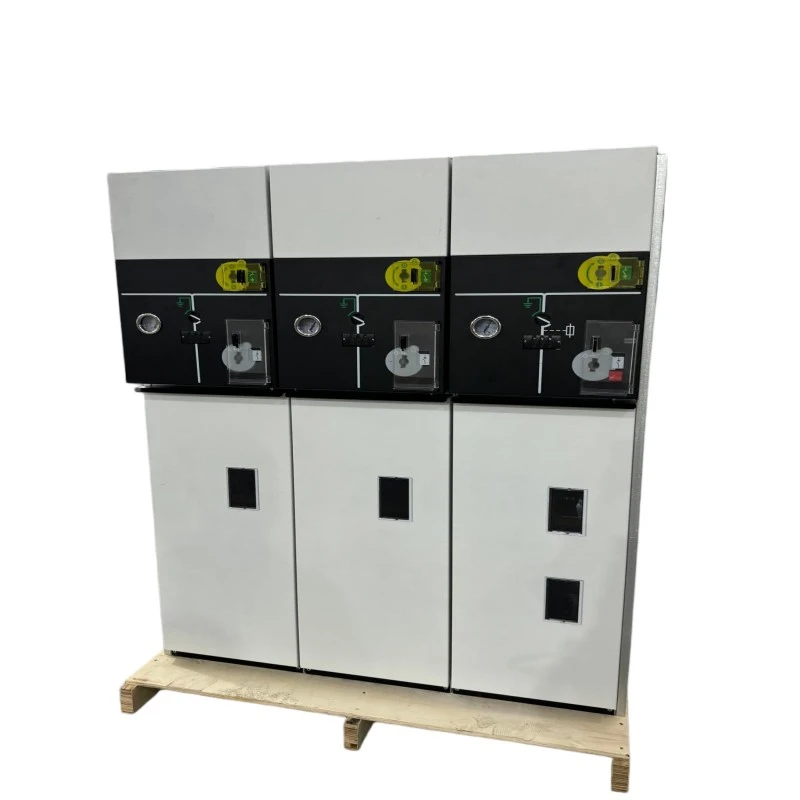

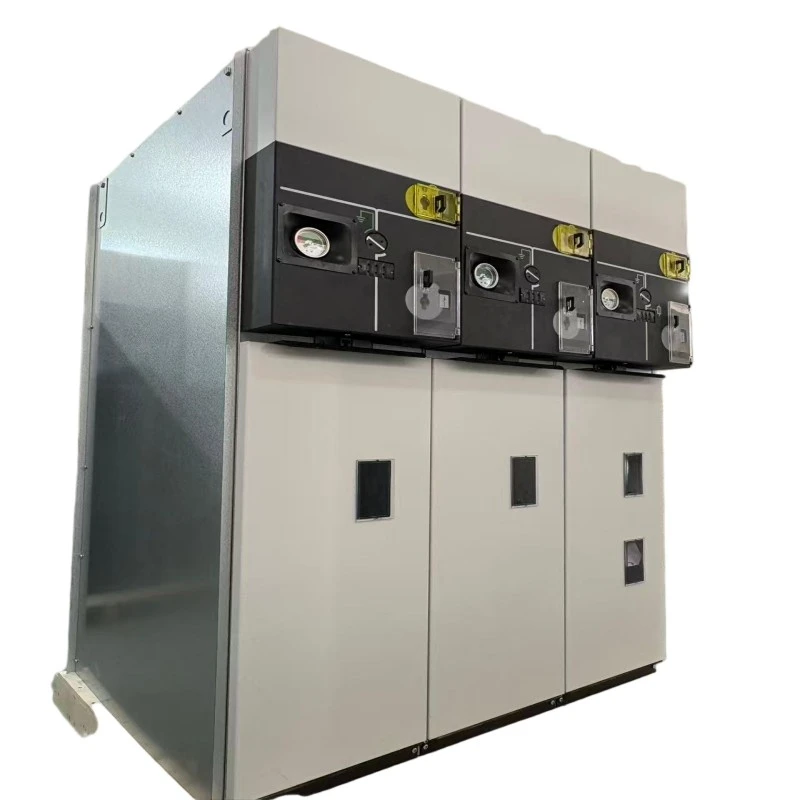

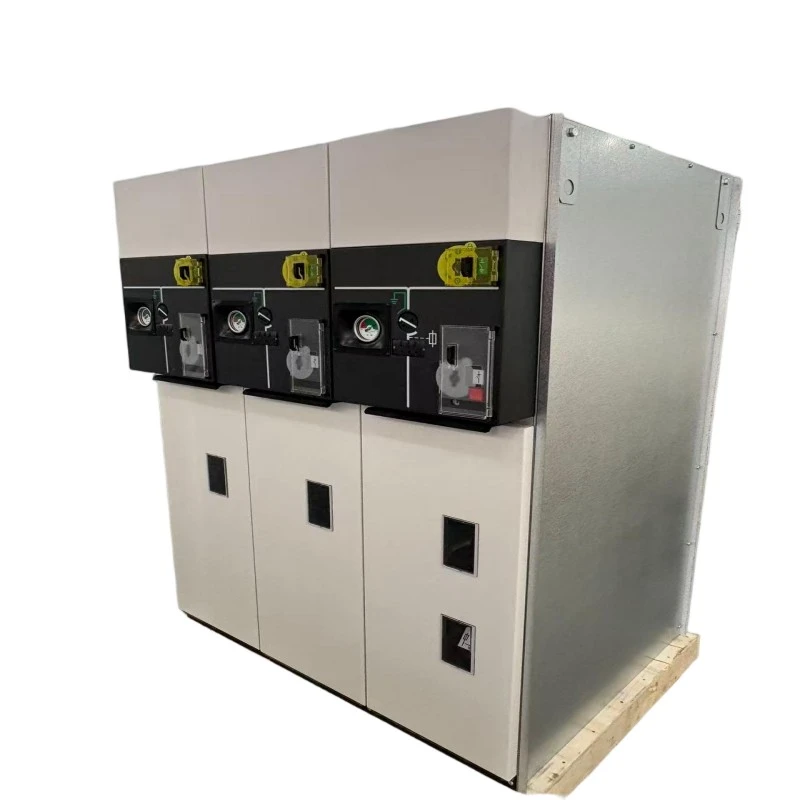

Unit Utama Cincin Tersegel berinsulasi Udara HXGN

"H" - penutup tipe kotak,

"X" — jaringan dering,

"G" — berinsulasi udara,

"N" — dalam ruangan

Switchgear tertutup logam Unit Utama Cincin Tersegel berinsulasi udara HXGN yang dirancang untuk sistem distribusi utama dan radial ring 6kV–24kV. Berbeda denganberinsulasi SF6RMU, unit ini menggunakan udara sebagai media dielektrik utama, dengan semua bagian aktif ditutup dalam lemari logam tertutup dan terlindung dari debu.

Apa fungsinya?

1. Menghubungkan dan mengisolasi loop daya dalam distribusi sekunder

2. Melindungi trafo distribusi melalui sakelar pemutus beban dan kombinasi sekering

3. Memberikan celah isolasi yang terlihat untuk pemeliharaan yang aman

4. Berfungsi sebagai alternatif ekonomis untuk switchgear berinsulasi gas

Unit Utama Cincin Tertutup Berinsulasi Udara HXGN banyak digunakan dalam aplikasi di managas SF6dibatasi, jika diperlukan pemutusan sambungan yang sering terlihat, atau jika keterbatasan anggaran mendukung teknologi sederhana yang terbukti tanpa mengorbankan keselamatan.

Deskripsi Produk

Unit Utama Cincin Tertutup Berinsulasi Udara HXGN kami adalah unit utama cincin berinsulasi udara generasi berikutnya yang dirancang untuk pemasangan dalam ruangan di gardu induk, pabrik industri, bangunan komersial, dan jaringan distribusi listrik pedesaan. Tegangan terukur berkisar antara 6kV hingga 24kV, dengan arus pengenal 630A untuk busbar utama dan 125A untuk rangkaian transformator yang dilindungi sekering.

Fitur teknis inti:

1. Insulasi udara dengan jarak fase yang dioptimalkan dan penghalang terisolasi

2. Desain penutup tertutup (IP3X atau IP4X) mencegah masuknya debu dan hewan pengerat

3. Sakelar pemutus beban tiga posisi (tertutup / terbuka / dibumikan) dengan pemutusan yang terlihat

4. Perlindungan sekering pembatas arus terintegrasi untuk transformator (hingga 125A)

5. Modul pemutus sirkuit vakum opsional untuk perlindungan pengumpan

6. Interlock mekanis mencegah pengoperasian yang salah

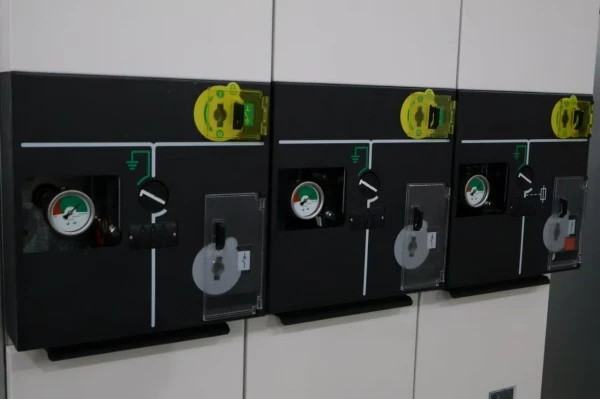

7. Panel depan meniru bus dengan indikasi posisi yang jelas

Unit Utama Cincin Tersegel berinsulasi Udara HXGN menawarkan desain yang transparan dan mudah diperiksa--- operator dapat secara visual mengonfirmasi posisi terbuka sakelar beban, sebuah fitur yang sangat dihargai selama prosedur pemeliharaan dan penguncian/penandaan. Tidak diperlukan peralatan penanganan gas khusus untuk pemasangan atau dekomisioning.

Parameter Produk (Spesifikasi)

Fitur Produk Dan Aplikasi

Fitur Utama

● Bebas SF6 dan ramah lingkungan---Hanya menggunakan udara sebagai media isolasi, tidak ada emisi gas rumah kaca.

● Pemutusan yang terlihat---Sakelar pemutus beban memberikan celah isolasi yang terlihat jelas, sehingga menyederhanakan prosedur keselamatan.

● Disegel dari debu dan hewan pengerat---Enklosur memenuhi IP3X atau IP4X, sehingga mencegah penyebab umum kegagalan switchgear berinsulasi udara.

● Jejak kompak---Lebar unit biasanya 500---600mm, cocok untuk gardu induk dalam ruangan dengan ruang terbatas.

● Hemat biaya---Investasi awal lebih rendah dibandingkan dengan SF6 atau RMU berinsulasi padat.

● Perawatan sederhana---Tidak diperlukan pemantauan tekanan gas atau pengisian ulang; hanya inspeksi visual dan pembersihan kontak.

● Keamanan interlock---Interlock mekanis mencegah penutupan sakelar pembumian saat sakelar beban ditutup.

Skenario Aplikasi

● Jaringan listrik pedesaan dan perkotaan

● Fasilitas industri---Pabrik, lokasi pertambangan, pabrik semen (dengan pelindung debu)

● Bangunan komersial---Pusat perbelanjaan, kompleks perkantoran, hotel

● Gardu induk kecil hingga menengah---simpul distribusi 6kV-24kV

● Energi terbarukan---Pembangkit listrik tenaga air skala kecil, biomassa, dan tenaga surya terdistribusi (instalasi dalam ruangan)

● Proyek retrofit---Mengganti switchgear berinsulasi udara yang sudah ketinggalan zaman dengan unit bersegel modern

Tanya Jawab

Q1: Bagaimana kinerja Unit Utama Cincin Tersegel berinsulasi Udara HXGN di lingkungan berdebu seperti pabrik semen atau silo biji-bijian?

J: Luar biasa. Unit Utama Cincin Tersegel berinsulasi Udara HXGN dilengkapi dengan penutup tertutup sepenuhnya dengan peringkat IP3X sebagai standar (IP4X opsional), yang berarti tidak ada partikel debu yang lebih besar dari 2,5 mm atau 1 mm yang dapat masuk. Hal ini mencegah pelacakan dan flashover yang biasa terlihat pada switchgear berinsulasi udara tipe terbuka. Kami merekomendasikan versi IP4X untuk area berdebu berat, bersamaan dengan pembersihan kabinet eksternal secara berkala.

Q2: Apakah insulasi udara dapat diandalkan di wilayah pesisir dengan kelembapan tinggi?

A: Ya, dengan desain yang tepat. Unit Utama Cincin Tersegel Berinsulasi Udara HXGN kami menggunakan penghalang berinsulasi hidrofobik dan jarak rambat yang diperluas hingga 240mm (untuk 12kV) dan 360mm (untuk 24kV). Selain itu, penutup yang tertutup rapat mencegah sirkulasi udara lembab, dan pemanas anti-kondensasi opsional dapat dipasang di kompartemen kabel. Kami telah berhasil mengerahkan ratusan unit di provinsi pesisir selatan dengan kelembapan tahunan 90%+.

Q3: Bagaimana produk ini dibandingkan dengan RMU berinsulasi SF6?

J: SF6 RMU lebih kompak dan tersegel sepenuhnya namun memerlukan penanganan gas dan memiliki biaya awal yang lebih tinggi. Unit Utama Cincin Tertutup Berisolasi Udara HXGN lebih besar tetapi menawarkan:

● Harga pembelian awal yang lebih rendah (Umumnya menawarkan investasi awal yang lebih rendah dibandingkan solusi berinsulasi SF6 yang sebanding, bergantung pada konfigurasi dan persyaratan proyek.)

● Tidak ada kekhawatiran kebocoran gas

● Pemutusan sambungan yang terlihat untuk pemeliharaan yang lebih aman

● Dekomisioning dan pembuangan lebih mudah

Bagi pelanggan yang memprioritaskan biaya siklus hidup yang rendah dan dampak lingkungan tanpa kendala ruang yang ekstrem, HXGN adalah pilihan ideal.

Q4: Sekering apa yang kompatibel dengan RMU HXGN Anda?

J: Kompartemen sekering kami menerima sekering pembatas arus tegangan tinggi DIN 43625 atau BS 2692 standar. Kami dapat menyediakan sekering yang sesuai dengan kebutuhan perlindungan trafo Anda (biasanya 6,3A hingga 125A). Pengoperasian pin pemukul sekering dihubungkan secara mekanis ke sakelar tiga posisi untuk perlindungan gangguan satu fasa.

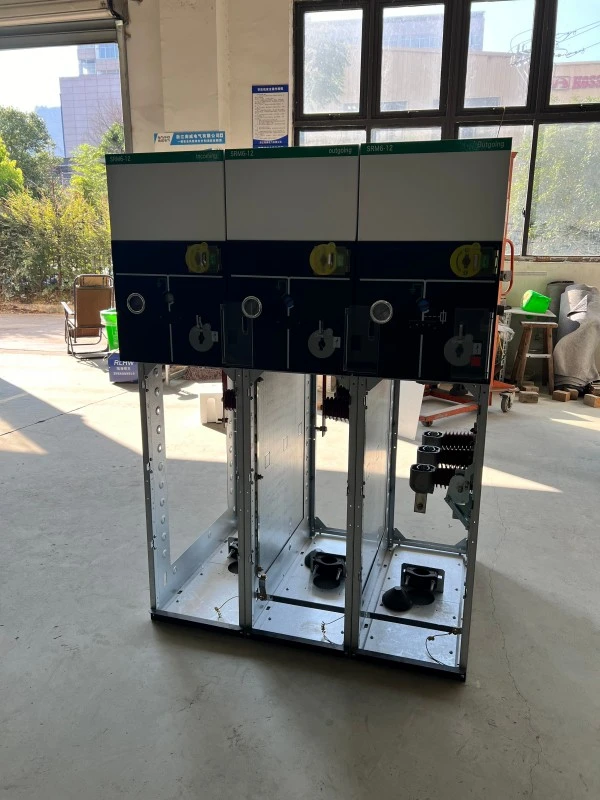

Detail Produksi

Kandang dan Penyegelan

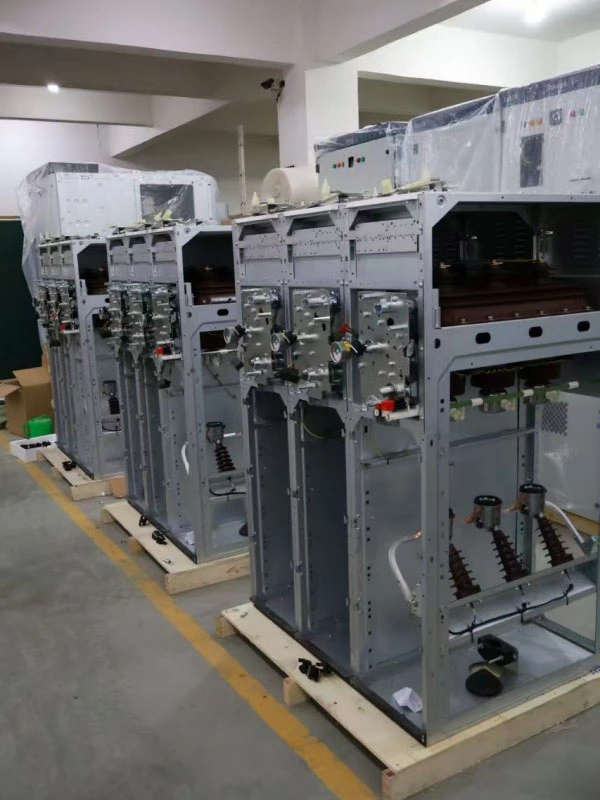

Unit Utama Cincin Tersegel Berinsulasi Udara HXGN dilengkapi dengan baja canai dingin setebal 2,0 mm atau penutup baja tahan karat opsional, diakhiri dengan lapisan bubuk elektrostatis (ketebalan minimum 80μm, RAL 7035 abu-abu muda). Lapisan tersebut lolos pengujian semprotan garam selama 500 jam. Penyegelan dicapai melalui gasket busa poliuretan di semua pintu dan panel, memastikan perlindungan IP3X. Kompartemen kabel disegel secara terpisah dari kompartemen sakelar utama untuk mencegah perambatan busur listrik.

Desain Sakelar Pemutus Beban

Sakelar pemutus beban tiga posisi adalah jenis bilah berputar dengan kontak berlapis perak yang dapat membersihkan sendiri. Ruang pemadam busur api menggunakan prinsip ledakan magnetik yang dikombinasikan dengan saluran busur berinsulasi, memungkinkan interupsi arus beban hingga 630A dan membuat/memutus arus pengisian kabel (hingga 10A). Sakelar memiliki dua posisi putus yang terlihat (terbuka dan dibumikan) dan satu posisi tertutup — semuanya ditunjukkan dengan jelas di panel mimik depan.

Unit Kombinasi Sekring

Untuk perlindungan trafo, Unit Utama Cincin Tersegel berinsulasi Udara HXGN kami mengintegrasikan kompartemen sekering dengan mekanisme trip yang dioperasikan oleh striker. Ketika sekering satu fasa beroperasi, striker secara mekanis memicu sakelar pemutus beban untuk membuka ketiga fasa, sehingga mencegah pengoperasian satu fasa. Kompartemen sekering saling bertautan dengan sakelar pembumian — kompartemen hanya dapat dibuka bila sakelar beban terbuka dan sakelar pembumian ditutup.

Sistem Isolasi

Semua busbar dan sambungan diisolasi dengan pipa heat-shrink (tipe dengan peningkatan rambat) atau lapisan bubuk epoksi. Penghalang fase terbuat dari DMC (senyawa cetakan adonan) atau SMC (senyawa cetakan lembaran) dengan ketahanan busur kelas 1 menurut IEC 60243. Jarak bebas udara minimum adalah:

● 12kV: 125mm antar fase, 100mm ke bumi

● 24kV: 220mm antar fase, 180mm ke bumi

Jaminan Kualitas dan Pengujian

Setiap Unit Utama Cincin Tersegel berinsulasi Udara HXGN menjalani pengujian rutin sebelum pengiriman:

● Pengukuran resistansi sirkuit utama (mikro-ohmmeter)

● Tegangan penahan frekuensi daya (42kV/1 menit untuk 12kV, 65kV/1 menit untuk 24kV)

● Uji ketahanan tegangan induksi

● Uji pengoperasian mekanis (200 siklus untuk setiap sakelar)

● Uji insulasi sirkuit bantu (2kV/1 menit)

● Verifikasi proteksi enklosur (uji probe IP3X atau IP4X)

● Pengukuran pelepasan sebagian (<20pC pada tegangan pengenal 1,5×)

Komitmen Layanan Purna Jual

Masa garansi: 12 bulan sejak tanggal pengiriman (dapat diperpanjang hingga 24 atau 36 bulan dengan kontrak layanan berbayar)

Dukungan teknis: Konsultasi teknis gratis seumur hidup; tanggapan dalam waktu 1 jam setelah pemberitahuan
