Cara Memilih Gardu Induk Tipe Kotak yang Tepat untuk Proyek Anda

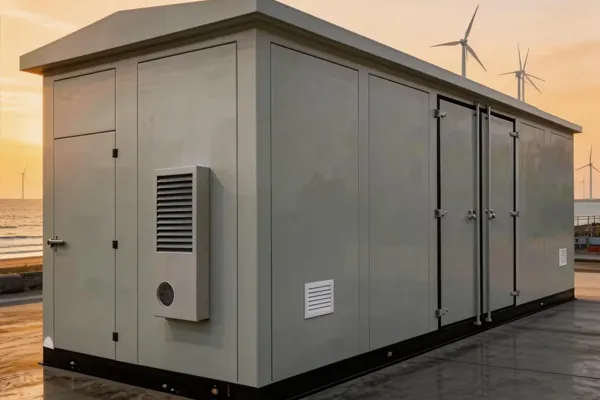

A Gardu Induk Tipe Kotakadalah solusi distribusi daya kompak yang mengintegrasikan switchgear tegangan tinggi, trafo, peralatan distribusi tegangan rendah dan perangkat proteksi menjadi satu wadah prefabrikasi. Ini banyak digunakan di kawasan industri, bangunan komersial, komunitas perumahan, proyek energi terbarukan, lokasi penambangan dan sistem pasokan listrik sementara.

Sebagai produsen peralatan transmisi dan distribusi daya, Lugao menyediakan trafo, switchgear, pemutus sirkuit, pemisah, penangkal petir, CT/PT/VT dan solusi OEM/ODM yang disesuaikan untuk utilitas, proyek industri dan infrastruktur. Berdasarkan persyaratan proyek, Lugao dapat mendukung pelanggan dengan konfigurasi teknis, pemilihan produk dan solusi gardu induk yang disesuaikan.

Apa Itu Gardu Induk Tipe Kotak?

Gardu Induk Tipe Kotak juga dikenal sebagai gardu induk prefabrikasi atau gardu induk kompak. Ini dirancang untuk menerima daya bertegangan menengah, mengubahnya menjadi bertegangan rendah, dan mendistribusikan listrik dengan aman kepada pengguna akhir.

Komponen Utama

• Satuan tegangan tinggi:Digunakan untuk kontrol daya masuk, perlindungan dan peralihan.
• Satuan transformator:Mengonversi tegangan untuk memenuhi persyaratan distribusi proyek.
• Unit tegangan rendah:Mendistribusikan daya ke beban listrik dan sirkuit akhir.
• Lampiran:Melindungi peralatan internal dari cuaca, debu, dan benturan eksternal.
• Perangkat perlindungan:Membantu memastikan pengoperasian yang aman selama kondisi beban berlebih, korsleting, atau gangguan.

Mengapa Pemilik Proyek Memilih Gardu Induk Tipe Kotak

• Struktur kompak:Menghemat ruang instalasi dibandingkan dengan gardu induk tradisional.
• Instalasi cepat:Desain rakitan pabrik mengurangi waktu konstruksi di lokasi.
• Aplikasi fleksibel:Cocok untuk proyek industri, komersial, kota dan energi terbarukan.
• Perlindungan yang andal:Struktur tertutup meningkatkan keamanan peralatan dan stabilitas operasi.
• Konfigurasi khusus:Dapat dirancang sesuai dengan level tegangan, kapasitas, tata letak, dan kondisi lokasi.

Faktor Kunci Saat Memilih Gardu Induk Tipe Kotak

1. Konfirmasikan Level Tegangan

Tingkat tegangan harus sesuai dengan sambungan jaringan dan persyaratan beban proyek. Konfigurasi umum mencakup masukan tegangan menengah dan keluaran tegangan rendah untuk jaringan distribusi.

• Periksa tegangan jaringan yang masuk.
• Konfirmasikan tegangan keluaran yang diperlukan untuk peralatan penggunaan akhir.
• Pastikan kepatuhan terhadap standar kelistrikan setempat dan spesifikasi proyek.

2. Hitung Kapasitas Trafo

Kapasitas transformator adalah salah satu faktor pemilihan yang paling penting. Kapasitas yang terlalu kecil dapat menyebabkan kelebihan beban, sementara kapasitas yang terlalu besar dapat meningkatkan investasi dan kerugian energi.

• Hitung total beban terhubung.
• Pertimbangkan pertumbuhan beban untuk ekspansi di masa depan.
• Evaluasi permintaan puncak dan persyaratan operasi berkelanjutan.
• Pilih jenis trafo berdasarkan efisiensi, lingkungan dan kebutuhan pemeliharaan.

3. Evaluasi Lingkungan Instalasi

Kondisi lokasi secara langsung mempengaruhi desain selungkup, tingkat isolasi, ventilasi dan tingkat perlindungan.

• Instalasi luar ruangan:Membutuhkan desain tahan cuaca, anti korosi dan ventilasi.
• Area bersuhu tinggi:Perlu pembuangan panas dan pendinginan transformator yang tepat.
• Lingkungan berdebu atau lembab:Memerlukan perlindungan penutup dan kinerja penyegelan yang lebih tinggi.
• Situs dataran tinggi:Mungkin memerlukan desain insulasi khusus dan penyesuaian teknis.

4. Pilih Tata Letak yang Tepat

Tata letak internal harus mendukung pengoperasian yang aman, perawatan yang mudah, dan sambungan kabel yang efisien.

• Tata letak gaya Eropa:Biasa digunakan untuk sistem distribusi yang kompak dan terintegrasi.
• Tata letak gaya Amerika:Sering digunakan dimana fungsi trafo dan switching terintegrasi erat.
• Tata letak yang disesuaikan:Cocok untuk proyek dengan ruang khusus, arah kabel, atau persyaratan pengoperasian.

5. Tinjau Persyaratan Perlindungan dan Keselamatan

Desain keselamatan harus mencakup proteksi listrik, proteksi mekanis, dan keselamatan operator.

• Perlindungan kelebihan beban dan arus pendek
• Desain sistem pentanahan
• Langkah-langkah keselamatan yang saling terkait dan pengoperasian
• Opsi perlindungan busur dan isolasi kesalahan
• Hapus label peringatan dan akses pemeliharaan

Tabel Pemilihan Gardu Induk Tipe Kotak

Faktor Seleksi	Apa yang Harus Diperiksa	Mengapa Itu Penting	Tindakan yang Direkomendasikan
Tingkat Tegangan	Tegangan masuk dan tegangan keluaran	Memastikan kompatibilitas dengan jaringan dan beban listrik	Konfirmasikan gambar proyek dan persyaratan jaringan lokal sebelum pemilihan
Kapasitas Transformator	Total beban, permintaan puncak, dan ekspansi di masa depan	Mencegah kelebihan beban dan menghindari investasi yang tidak perlu	Pilih kapasitas berdasarkan perhitungan beban aktual dan margin cadangan
Lingkungan Instalasi	Lokasi luar/dalam ruangan, suhu, kelembapan, debu, dan ketinggian	Mempengaruhi perlindungan enklosur, insulasi, dan kinerja pendinginan	Pilih tingkat perlindungan, ventilasi, dan desain anti korosi yang sesuai
Konfigurasi Switchgear	Kabinet masuk, kabinet keluar, unit pengukuran dan proteksi	Menentukan kontrol daya, perlindungan, dan fleksibilitas pengoperasian	Konfigurasikan sesuai dengan skema distribusi dan persyaratan pemeliharaan
Perlindungan Keamanan	Grounding, interlocking, perlindungan kesalahan dan sistem peringatan	Meningkatkan keselamatan operator dan keandalan sistem	Ikuti standar kelistrikan yang berlaku dan spesifikasi keselamatan proyek
Kebutuhan Kustomisasi	Dimensi, warna, tata letak, entri kabel, dan persyaratan OEM/ODM	Membantu peralatan sesuai dengan lokasi proyek dan persyaratan merek	Bekerja sama dengan produsen berpengalaman seperti Lugao untuk desain yang disesuaikan

Skenario Aplikasi Umum

Proyek Industri

• Pabrik dan jalur produksi
• Lokasi pertambangan dan industri berat
• Kawasan industri dan basis manufaktur

Fasilitas Komersial dan Umum

• Pusat perbelanjaan dan gedung perkantoran
• Rumah sakit, sekolah dan fasilitas kota
• Komunitas perumahan dan jaringan distribusi perkotaan

Proyek Energi Terbarukan

• Pembangkit listrik tenaga surya
• Sistem pengumpulan tenaga angin
• Proyek penyimpanan energi dan pembangkitan terdistribusi

Mengapa Memilih Lugaountuk Solusi Gardu Induk Tipe Kotak?

Memilih pemasok yang tepat sama pentingnya dengan memilih peralatan yang tepat. Lugao mendukung kekuatan global proyek dengan pengalaman manufaktur, cakupan produk yang luas, dan layanan berorientasi teknik.

Keuntungan Lugao

• Pengalaman di bidang manufaktur peralatan transmisi dan distribusi tenaga listrik
• Rangkaian produk yang mencakup trafo, switchgear, dan peralatan proteksi terkait
• Solusi OEM/ODM yang disesuaikan untuk spesifikasi proyek yang berbeda
• Dukungan untuk aplikasi utilitas, industri, infrastruktur dan energi terbarukan
• Bantuan teknis untuk konfigurasi, tata letak dan pemilihan peralatan

Kesimpulan

BenarGardu Induk Tipe Kotakharus dipilih sesuai dengan level tegangan, kapasitas transformator, lingkungan instalasi, persyaratan perlindungan dan kebutuhan ekspansi di masa depan. Dengan bekerja sama dengan yang berpengalaman pabrikan seperti Lugao, pemilik proyek dapat meningkatkan efisiensi instalasi, keamanan sistem dan jangka panjang keandalan distribusi tenaga listrik.
