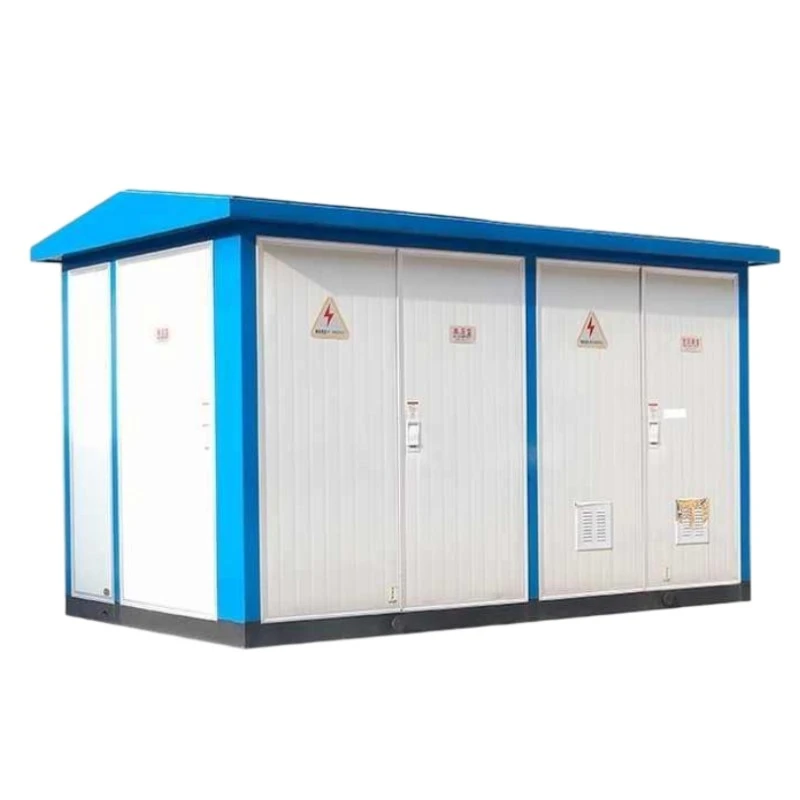

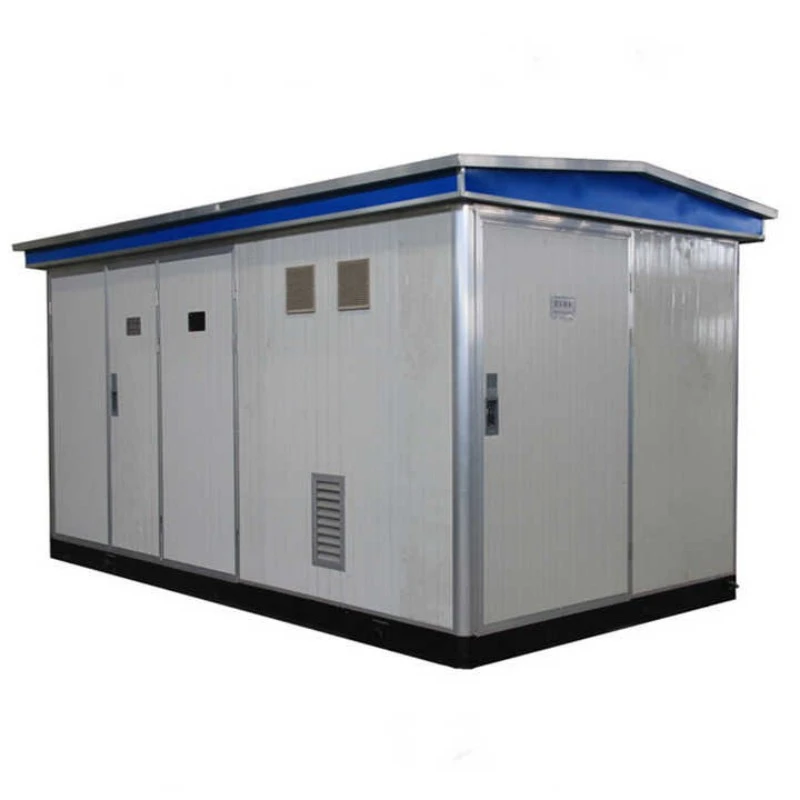

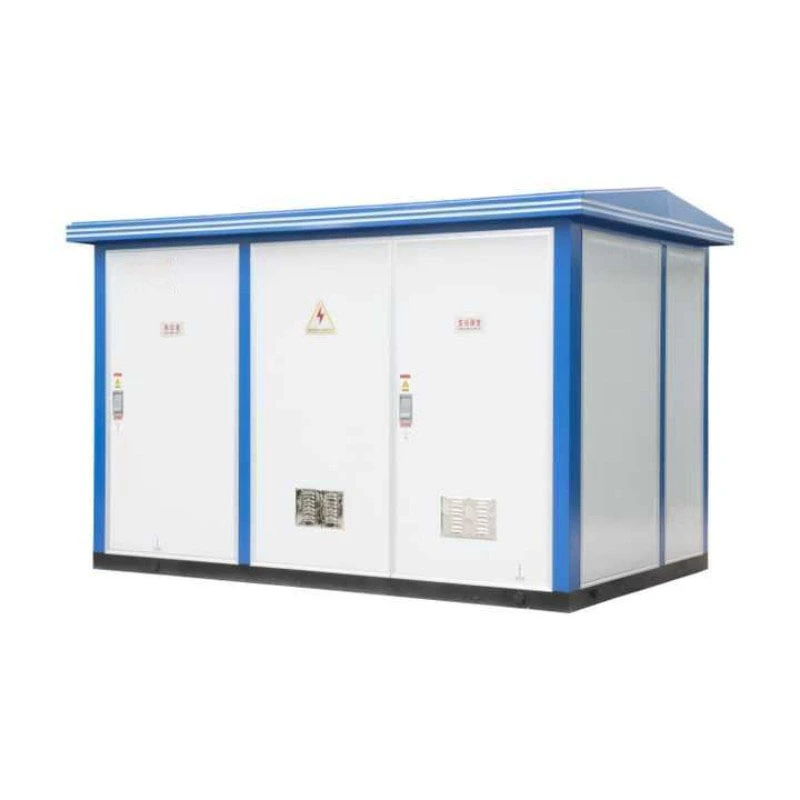

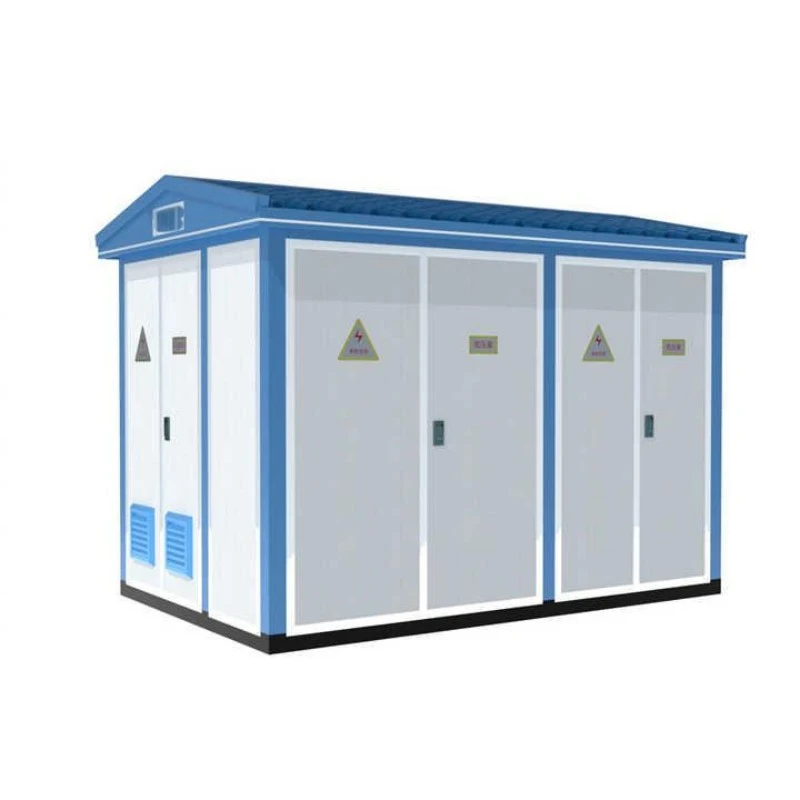

Gardu Induk Transformator Tipe Eropa Pra-instal yang Cerdas

Gardu induk trafo tipe Eropa pra-instal yang cerdas adalah unit distribusi daya kompak rakitan pabrik yang mengintegrasikan aswitchgear tegangan menengah, panel distribusi tegangan rendah, dan transformator tipe terendam oli atau kering menjadi satu wadah tertutup. Tidak seperti gardu induk teknik sipil tradisional, unit bergaya Eropa ini dibuat terlebih dahulu, diuji, dan dikirimkan sebagai sistem yang siap dipasang.

Apa Kegunaannya?

Ini menurunkan listrik bertegangan menengah (biasanya 6kV–35kV) ke tingkat tegangan rendah (400V–690V) untuk distribusi yang aman ke komunitas perumahan, bangunan komersial, pabrik, dan pembangkit energi terbarukan. Gardu induk transformator tipe Eropa yang sudah dipasang sebelumnya juga mendukung pemantauan cerdas terhadap beban, suhu, dan kualitas daya, memungkinkan diagnosis kesalahan jarak jauh dan fungsi alarm otomatis. Hal ini menjadikannya pilihan ideal untuk jaringan pintar dan gardu induk tanpa pengawasan.

Keunggulan Produk

1. Pemantauan Cerdas & Kendali Jarak Jauh

Gardu induk transformator tipe Eropa pintar yang sudah dipasang sebelumnya dilengkapi dengan unit terminal cerdas (ITU) opsional yang mengumpulkan data real-time mengenai tegangan, arus, faktor daya, dan suhu oli. Data dapat dikirim melalui 4G, Ethernet, atau serat optik ke ruang kendali pusat, sehingga mengurangi biaya inspeksi di lokasi.

2. Jejak Kompak & Penerapan Cepat

Karena sudah dirakit sebelumnya di pabrik, gardu trafo Smart pra-instal tipe Eropa hanya memerlukan pondasi sederhana di lokasi. Pemasangan memerlukan waktu 1–2 hari, bukan berminggu-minggu, sehingga menghemat hingga 60% pekerjaan sipil dan penggunaan lahan.

3. Keandalan Tinggi Dalam Kondisi Keras

Dengan peringkat perlindungan IP54 (atau lebih tinggi) untuk selungkup dan trafo terendam oli atau resin epoksi di dalamnya, gardu induk ini tahan terhadap debu, hujan, kabut garam, dan suhu ekstrem dari -25°C hingga +40°C, memastikan pengoperasian yang berkelanjutan di gurun, wilayah pesisir, atau wilayah dataran tinggi.

4. Efisiensi Energi & Kerugian Rendah

Dilengkapi dengan trafo low-loss seri S11 atau S13, gardu trafo Smart pra-instal tipe Eropa mengurangi kerugian tanpa beban hingga 30% dibandingkan unit konvensional, sehingga secara langsung menurunkan tagihan listrik dan emisi karbon selama masa pakai 20 tahun.

5. Dapat Disesuaikan Sepenuhnya

Kami menawarkan konfigurasi yang fleksibel: belitan tembaga atau aluminium, pengubah tap on-load, koreksi faktor daya otomatis (APFC), dan penahan lonjakan arus. Apakah Anda memerlukan unit 200kVA untuk area vila atau unit 2500kVA untuk kawasan industri, kami dapat menyesuaikan solusinya.

Fitur Produk

Perumahan Tertutup Sepenuhnya & Tahan Cuaca --- Terbuat dari baja galvanis atau paduan aluminium, dilapisi dengan cat anti korosi, cocok untuk pemasangan di luar ruangan.

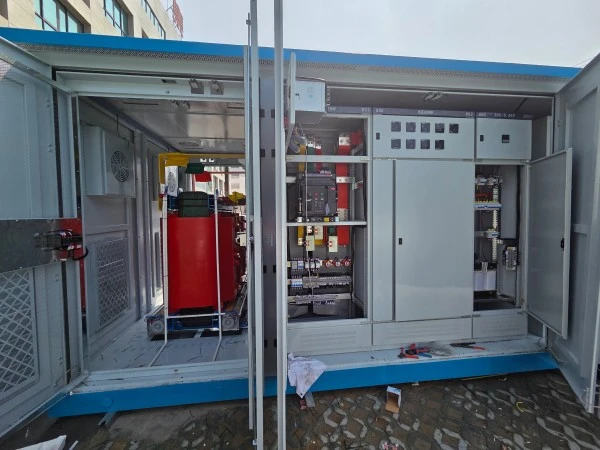

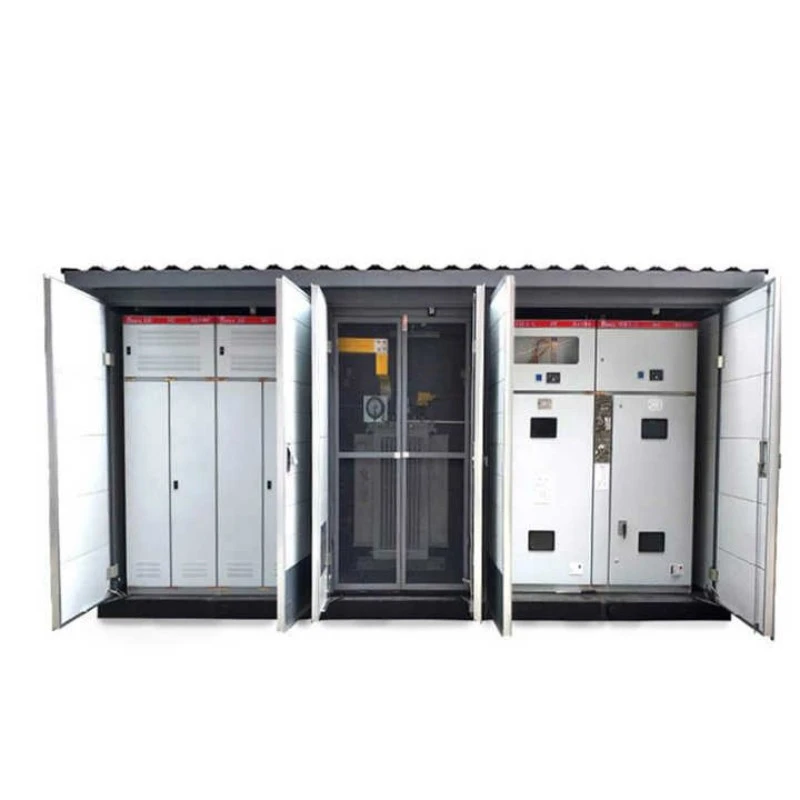

Tata Letak Internal Modular---Kompartemen terpisah untuk switchgear HV, transformator, dan distribusi LV, dengan interlock mekanis untuk memastikan keselamatan operator.

Sistem Pendinginan Cerdas---Kipas yang dikontrol suhu untuk trafo tipe kering atau panel radiator bergelombang untuk unit terendam oli, aktif secara otomatis saat suhu melebihi tekanan yang dikehendaki.

Arc Flash & Perlindungan Kelebihan Beban--- Dilengkapi dengan SF6 atau pemutus sirkuit vakum, sakelar leburan, dan perangkat pelindung lonjakan arus (SPD) untuk memenuhi standar IEC 62271-202.

Antarmuka yang Ramah Pengguna---Tampilan layar sentuh lokal (opsional) menunjukkan data waktu nyata dan catatan kesalahan, sementara akses jarak jauh melalui aplikasi ponsel pintar tersedia untuk staf pemeliharaan.

Pengoperasian Kebisingan Rendah --- Tingkat suara ≤55dB(A) untuk aplikasi perumahan, dicapai dengan dudukan peredam getaran dan panel isolasi akustik.

Desain Anti-Pencurian & Keamanan---Kunci tugas berat, sensor pintu, dan integrasi CCTV opsional membuat gardu trafo tipe Eropa pra-instal Cerdas cocok untuk lokasi terpencil dan tanpa pengawasan.

Aplikasi Produk

Gardu trafo tipe Eropa pra-instal pintar banyak digunakan di:

Distribusi Tenaga Perkotaan

Kompleks perumahan, pusat perbelanjaan, hotel, dan rumah sakit dimana ruang terbatas dan keselamatan kebakaran sangat penting.

Tempat parkir bawah tanah atau instalasi di atap mendapat manfaat dari desainnya yang ringkas dan dapat menampung minyak.

Proyek Energi Terbarukan

Pembangkit listrik tenaga surya dan taman angin darat memerlukan penerapan yang cepat dan tahan terhadap cuaca. Gardu induk ini terintegrasi secara mulus dengan inverter PV dan konverter turbin angin.

Prasarana & Sarana Umum

Bandara, stasiun kereta bawah tanah, terowongan, dan jembatan mengandalkan keandalan yang tinggi dan pemantauan jarak jauh untuk memastikan pencahayaan dan ventilasi tidak terganggu.

Lokasi Industri & Pertambangan

Pabrik, pabrik kimia, dan pertambangan menggunakan gardu induk transformator tipe Eropa Smart yang sudah terpasang sebelumnya untuk mengisolasi kesalahan jaringan dan melindungi mesin sensitif.

Listrik Sementara & Darurat

Lokasi konstruksi, zona bantuan bencana, dan acara luar ruangan mendapat manfaat dari sifat plug-and-play dan relokasi yang mudah.

Detail Produksi

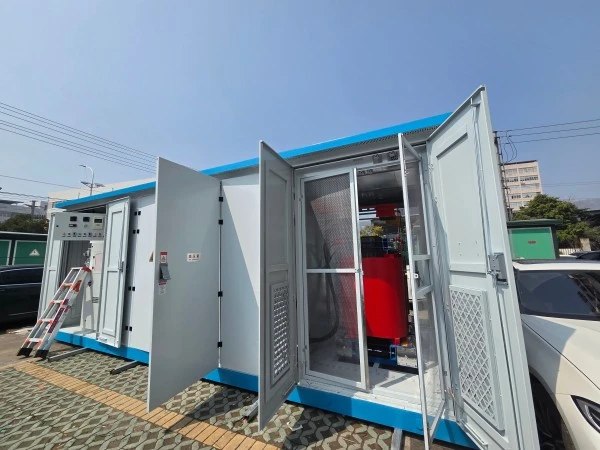

Desain Perumahan & Mekanik

Penutup luar gardu trafo tipe Eropa Smart pra-instal dibuat menggunakan pelat baja yang dipotong laser, dibengkokkan, dan dilas. Setelah pengelasan, seluruh housing mengalami shot blasting untuk menghilangkan kerak, diikuti dengan pelapisan bubuk elektrostatis dengan ketebalan minimal 80µm. Hal ini memberikan ketahanan terhadap korosi C5-M (ISO 12944) untuk lingkungan pesisir atau industri.

Pintu dilengkapi dengan gasket poliuretan, kait kompresi, dan engsel yang dapat dilepas. Atap yang miring mencegah penggenangan air, dan saluran dasar dilengkapi kantong forklift dan lug pengangkat untuk memudahkan pengangkutan.

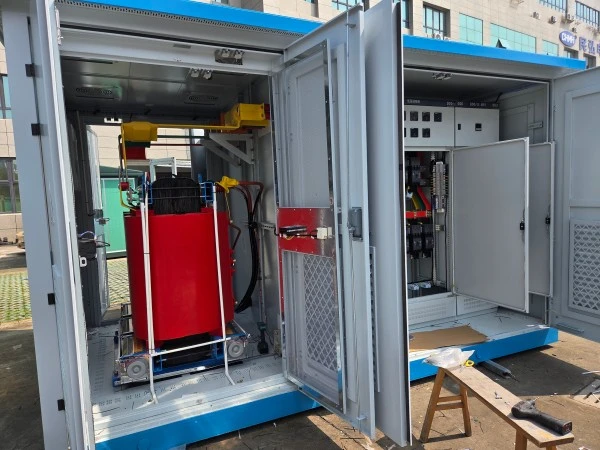

Inti & Gulungan Transformator

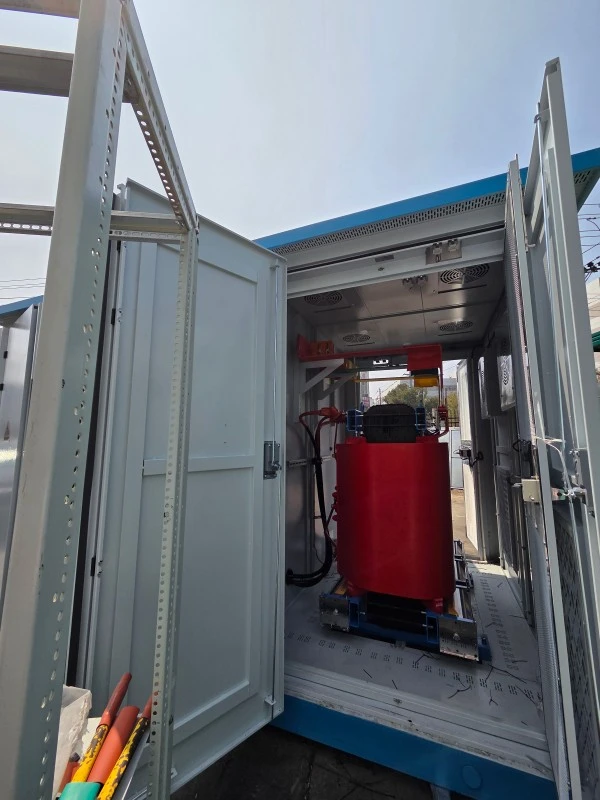

Kami menggunakan baja silikon berorientasi butiran canai dingin dengan permeabilitas tinggi (0,23 mm atau 0,27 mm) dengan sambungan step-lap untuk mengurangi arus tanpa beban. Gulungan terbuat dari tembaga atau aluminium foil bebas oksigen (untuk tegangan rendah) dan kawat tembaga bulat (untuk tegangan tinggi). Untuk versi tipe kering, resin epoksi Kelas H dicetak secara vakum untuk menghilangkan rongga dan mencapai pelepasan sebagian <10pC. Untuk versi terendam oli, kami menggunakan oli mineral atau cairan ester alami dengan tangki bergelombang untuk menyerap pemuaian oli.

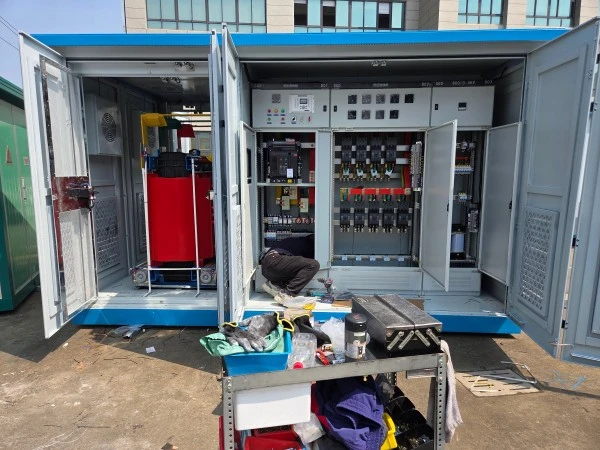

Switchgear & Busbar

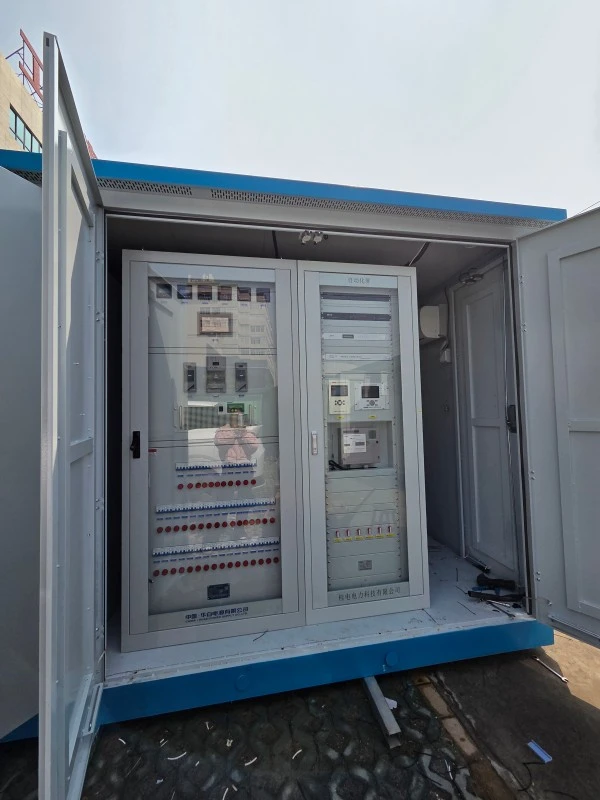

Di dalam gardu trafo tipe Eropa Smart yang sudah terpasang sebelumnya, kompartemen HV menampung sakelar pemutus beban atau pemutus sirkuit (tipe SF6 atau vakum) dengan kontak pemutusan yang terlihat. Kompartemen LV mencakup pemutus sirkuit cetakan utama (MCCB), pemutus pengumpan, dan sistem busbar dengan daya hingga 4000A. Semua busbar terbuat dari tembaga berlapis timah dengan insulasi heat-shrink.

Sistem Pemantauan Cerdas (Opsional)

Kami mengintegrasikan RTU pintar (unit terminal jarak jauh) yang mengukur tegangan tiga fase, arus, daya aktif/reaktif, dan harmonisa hingga urutan ke-31. Data dicatat setiap 5 menit dan disimpan selama 90 hari. Alarm tegangan lebih, tegangan kurang, suhu berlebih, dan pembukaan pintu dikirim melalui SMS atau email.

Pengujian Kualitas

Setiap gardu trafo tipe Eropa Smart pra-instal menjalani pengujian pabrik 100%:

1. Uji ketahanan dielektrik (2.5kV selama 1 menit)

2. Uji hubung singkat dinamis (simulasi)

3. Uji masuknya air IP54

4. Uji kenaikan suhu (8 jam pada beban penuh)

5. Pengukuran debit sebagian (≤10pC untuk tipe kering)

6. Laporan pengujian diberikan pada setiap pengiriman, sesuai dengan standar IEC 62271-202, GB/T 17467, dan EN 61330.
