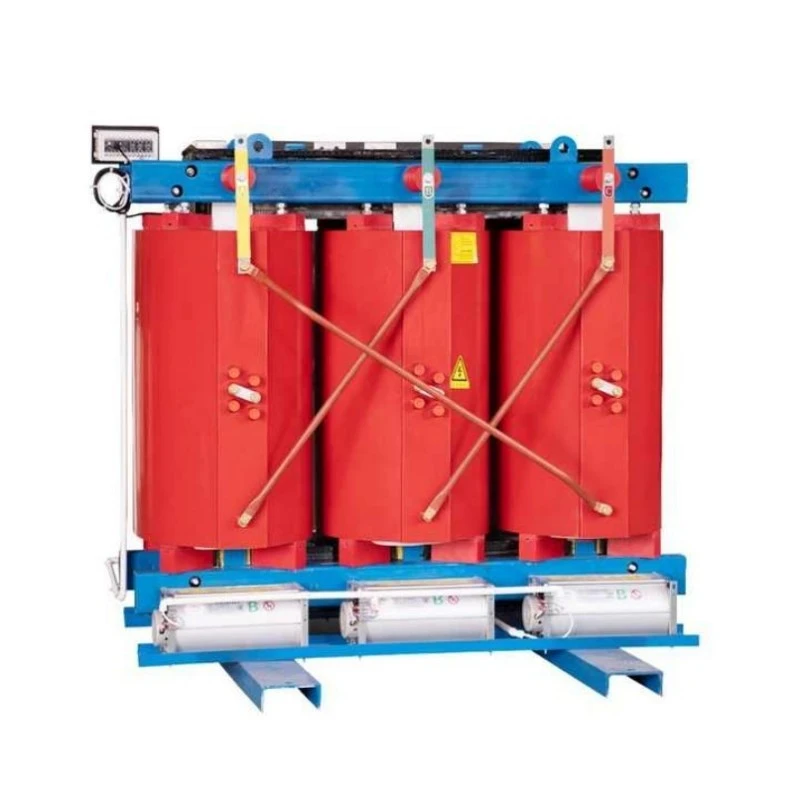

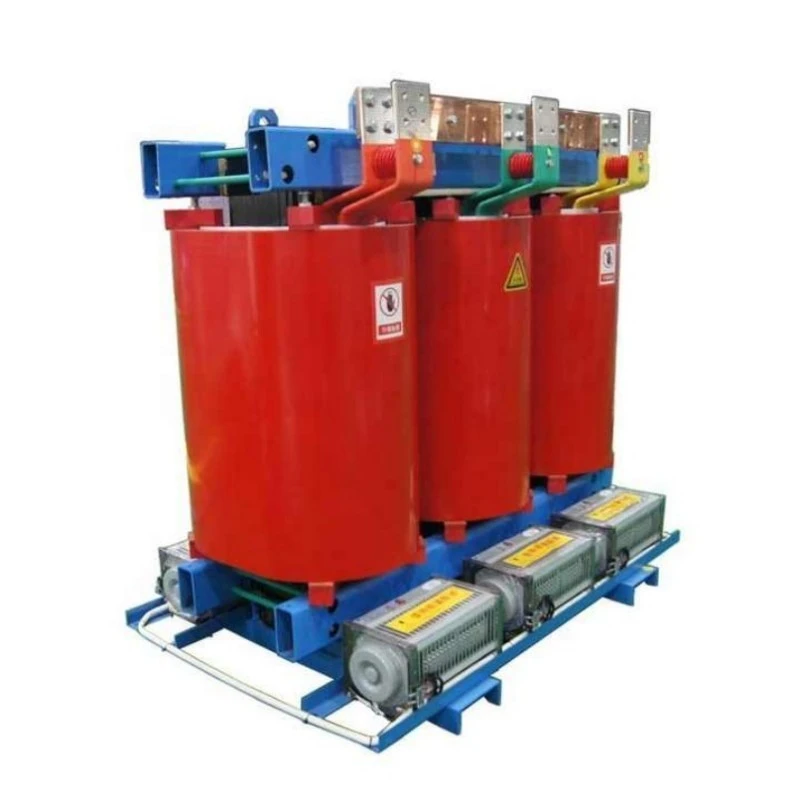

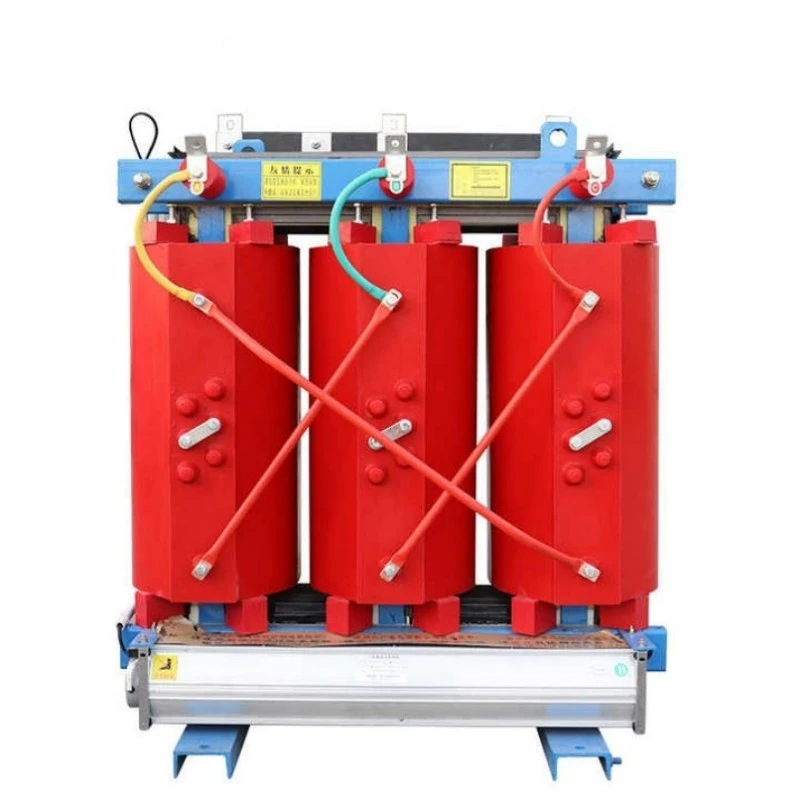

Trafo Tipe Kering Terpasang Bantalan Berliku Tembaga

Peralatan Apa Ini?

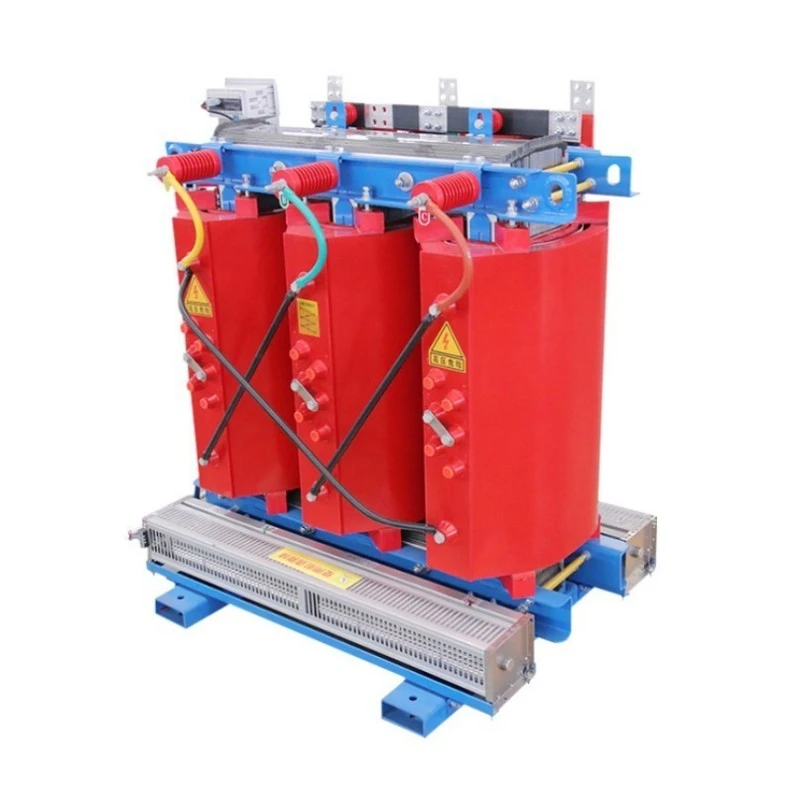

Trafo Tipe Kering Terpasang Bantalan Gulungan Tembaga adalah trafo tipe kering resin cor tiga fase yang dirancang khusus untuk instalasi luar ruangan yang dipasang pada bantalan. Ini menurunkan tegangan menengah (biasanya 10kV–35kV) ke tegangan rendah (400V/380V) untuk distribusi yang aman ke komunitas perumahan, pusat komersial, kawasan industri, dan proyek energi terbarukan.

Berbeda dengan tradisionaltransformator terendam minyak, produk ini tidak menggunakan minyak isolasi. Sebaliknya, ia menggunakan insulasi padat resin epoksi yang dikombinasikan dengan pendinginan udara alami atau paksa. Gulungan seluruhnya terbuat dari tembaga dengan konduktivitas tinggi, memastikan kerugian resistif yang lebih rendah, kapasitas beban berlebih yang lebih baik, dan masa pakai yang lebih lama. Penutup yang dipasang di bantalan memungkinkan pemasangan langsung di permukaan tanah tanpa memerlukan bangunan gardu induk terpisah, sehingga menghemat biaya dan ruang konstruksi sipil secara signifikan.

Deskripsi Produk

Trafo Tipe Kering Terpasang Bantalan Gulungan Tembaga Lugao dirancang untuk keandalan, efisiensi, dan keamanan dalam jaringan distribusi luar ruangan. Bernilai mulai dari 50kVA hingga 2500kVA, dengan tegangan standar 10kV/0,4kV (dapat disesuaikan hingga 6kV, 20kV, atau 35kV), transformator ini memenuhi standar efisiensi energi Level 2 GB 20052-2020, dengan beberapa model mendekati Level 1.

Kinerja kelistrikan utama mencakup rugi-rugi tanpa beban hingga 37% lebih rendah dibandingkan transformator tipe kering konvensional, rugi-rugi beban berkurang hingga 30%, peluahan sebagian ≤5pC, dan tingkat kebisingan ≤55dB pada jarak 1 meter. Gulungan tembaga memastikan konduktivitas termal dan kekuatan mekanik yang sangat baik, secara signifikan meningkatkan kemampuan menahan arus pendek.

Unit ini ditempatkan di dalam wadah yang tahan cuaca dan dapat dikunci dengan peringkat IP23 atau lebih tinggi, melindungi dari hujan, debu, dan vandalisme. Sistem kontrol suhu cerdas dengan sensor PT100, kipas start otomatis, alarm panas berlebih, dan komunikasi RS485 disertakan sebagai standar.

Dengan umur desain 30 tahun dan persyaratan perawatan minimal, Trafo Tipe Kering Terpasang Bantalan Gulungan Tembaga ini adalah pilihan ideal bagi utilitas, kontraktor EPC, dan manajer fasilitas yang mencari solusi distribusi yang aman, tahan lama, dan hemat energi.

Parameter Produk (Spesifikasi)

Fitur Produk Dan Aplikasi

Fitur Utama

Gulungan Semua-Tembaga – Kerugian resistif lebih rendah, kapasitas beban berlebih lebih tinggi, dan ketahanan hubung singkat lebih baik dibandingkan dengan aluminium.

Tahan Api & Tahan Ledakan – Pengecoran resin epoksi, dapat padam sendiri, tidak ada risiko kebocoran oli.

Desain Pad-Mounted – Pemasangan di permukaan tanah, tidak memerlukan pembangunan gardu induk, menghemat 40–60% biaya pekerjaan sipil.

Kerugian Sangat Rendah – Memenuhi efisiensi energi GB Level 2, mengurangi tagihan listrik tahunan secara signifikan.

Pemantauan Cerdas – Sensor PT100, kipas mulai otomatis, alarm/trip terlalu panas, RS485 hingga BAS.

Kebisingan Rendah – ≤55dB, cocok untuk area perumahan dan komersial.

Bebas Perawatan – Tanpa pengujian oli, tanpa pengeringan, tanpa komponen bergerak.

T&J: Penjelasan Fitur Produk

Q1: Mengapa memilih Trafo Tipe Kering Terpasang Bantalan Berliku Tembaga dibandingkan tipe terendam oli untuk penggunaan di luar ruangan?

J: Trafo yang terendam oli menimbulkan risiko kebakaran dan kebocoran, terutama di kawasan pemukiman atau kawasan yang sensitif terhadap lingkungan. Trafo Tipe Kering yang Dipasang pada Bantalan Gulungan Tembaga tidak menggunakan minyak, sehingga tidak ada risiko penyebaran api atau kontaminasi tanah. Selain itu, gulungan tembaga memberikan konduktivitas termal dan kekuatan mekanik yang lebih baik, memastikan pengoperasian yang andal bahkan di bawah beban puncak musim panas. Banyak kota sekarang mewajibkan trafo tipe kering untuk instalasi luar ruangan baru karena peraturan kebakaran yang lebih ketat.

Q2: Apakah belitan tembaga benar-benar sepadan dengan biaya tambahannya dibandingkan dengan aluminium?

J: Tentu saja. Meskipun biaya awal Trafo Tipe Kering yang Dipasang pada Bantalan Gulungan Tembaga sekitar 15–20% lebih tinggi dibandingkan unit lilitan aluminium, total biaya siklus hidup jauh lebih rendah. Tembaga memiliki konduktivitas 40% lebih tinggi, yang berarti kehilangan beban lebih rendah dan tagihan listrik berkurang. Tembaga juga memiliki kekuatan tarik yang lebih tinggi, sehingga trafo lebih baik dalam menahan gaya hubung singkat. Selama umur desain 30 tahun, penghematan energi saja sudah cukup untuk membenarkan investasi tersebut.

Q3: Dapatkah trafo ini menangani kelembapan tinggi dan musim hujan, terutama di wilayah selatan?

J: Ya. Trafo Tipe Kering Terpasang Bantalan Gulungan Tembaga kami menggunakan proses pengecoran vakum di mana resin epoksi merangkum sepenuhnya gulungan tembaga, membentuk lapisan insulasi tertutup. Inti dan klem menjalani perawatan anti korosi. Dengan penutup IP23, trafo beroperasi secara normal dalam kelembapan relatif 100%. Tidak diperlukan pengeringan sebelum memulai kembali setelah dimatikan dalam waktu lama.

Q4: Apa yang terjadi jika trafo kelebihan beban selama puncak musim panas?

J: Di bawah pendinginan alami (AN), ini berjalan terus menerus pada beban 100%. Dengan pendinginan udara paksa (AF), kapasitas meningkat sebesar 40–50%. Gulungan tembaga dapat menahan beban pengenal 150% selama 2 jam. Kemampuan kelebihan beban ini memastikan kontinuitas daya selama kejadian kritis.

Q5: Berapa lama garansinya, dan apa saja yang tercakup di dalamnya?

J: Garansi standar adalah 12 bulan sejak pengiriman, mencakup semua cacat produksi. Kontrak layanan berbayar dapat memperpanjang garansi hingga 36 atau 60 bulan. Dukungan teknis gratis seumur hidup.

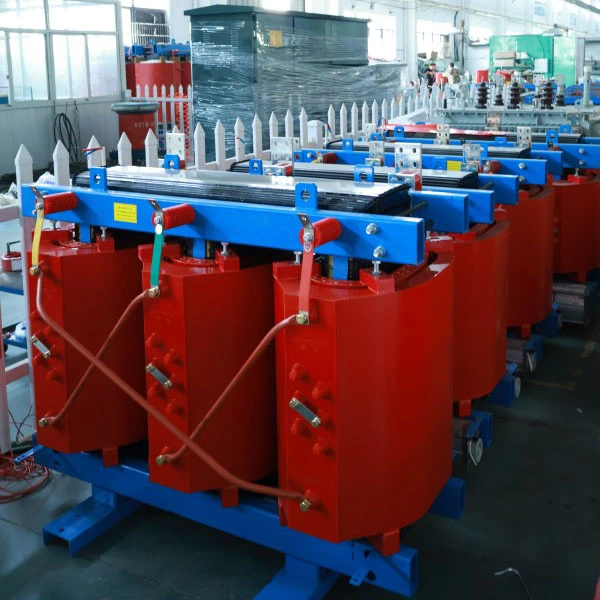

Detail Produksi

Bahan Inti dan Proses Pembuatan

Inti dari setiap Transformator Tipe Kering Terpasang Bantalan Gulungan Tembaga dibuat menggunakan baja silikon berorientasi butiran canai dingin dengan permeabilitas tinggi, dengan sambungan putaran bertingkat untuk meminimalkan arus tanpa beban dan kehilangan nyasar. Inti dicukur secara presisi dan ditumpuk secara otomatis untuk memastikan jalur magnet yang seragam.

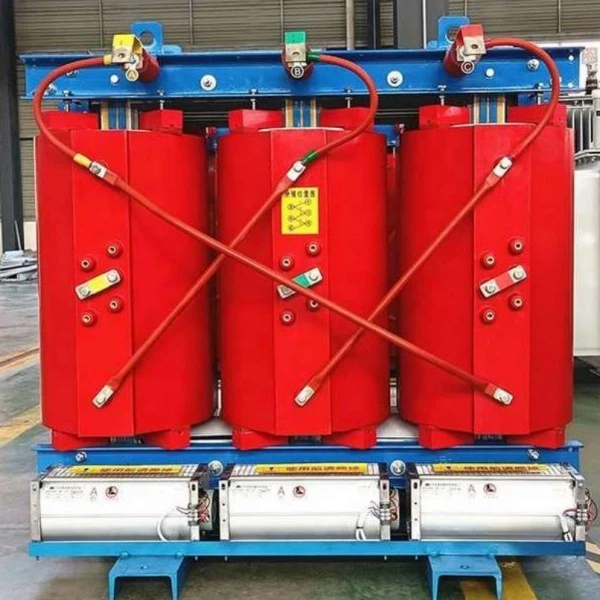

Struktur Berliku – Semua Tembaga

Gulungan tegangan tinggi dan tegangan rendah menggunakan konduktor tembaga bebas oksigen. Gulungan tegangan rendah mengadopsi konfigurasi gulungan foil dengan isolasi antar-lapisan yang seragam, sehingga secara signifikan meningkatkan kemampuan menahan arus pendek. Konduktivitas termal tembaga yang unggul juga membantu menghilangkan panas dengan lebih efektif, sehingga mengurangi suhu titik panas.

Sistem Isolasi – Pengecoran Vakum Resin Epoksi

Gulungan dicetak dalam kondisi vakum dengan resin epoksi bermutu tinggi, menghilangkan rongga dan memastikan pelepasan sebagian ≤5pC. Sistem insulasi padat ini tahan api, tahan lembab, dan stabil secara kimia. Tidak ada minyak isolasi yang digunakan, sehingga trafo aman untuk pemasangan di dalam dan luar ruangan.

Desain Penutup dan Bantalan

Itutransformatorditempatkan dalam wadah baja tugas berat yang dapat dikunci dengan lapisan bubuk tahan cuaca. Perlindungan standarnya adalah IP23 (tahan hujan dan debu), dengan IP34 atau IP54 opsional untuk lingkungan yang keras. Basis dirancang untuk pemasangan langsung pada bantalan beton, dengan saluran masuk kabel dari bawah. Lug pengangkat dan terminal grounding merupakan perlengkapan standar.

Jaminan Kualitas dan Pengujian

Setiap Trafo Tipe Kering Terpasang Bantalan Gulungan Tembaga menjalani pengujian tipe komprehensif dan pengujian rutin sebelum pengiriman, termasuk:

1. Uji kehilangan beban dan kehilangan beban

2. Uji impedansi hubung singkat

3. Uji ketahanan tegangan berlebih yang diinduksi

4. Pengukuran debit sebagian (≤5pC)

5. Tes impuls petir

6. Uji kenaikan suhu

7. Semua indikator kinerja utama melebihi persyaratan GB dan IEC.

Sertifikasi

1. Sistem Manajemen Mutu ISO 9001:2015

2. bersertifikat CE

3. Ketik laporan pengujian dari laboratorium independen
