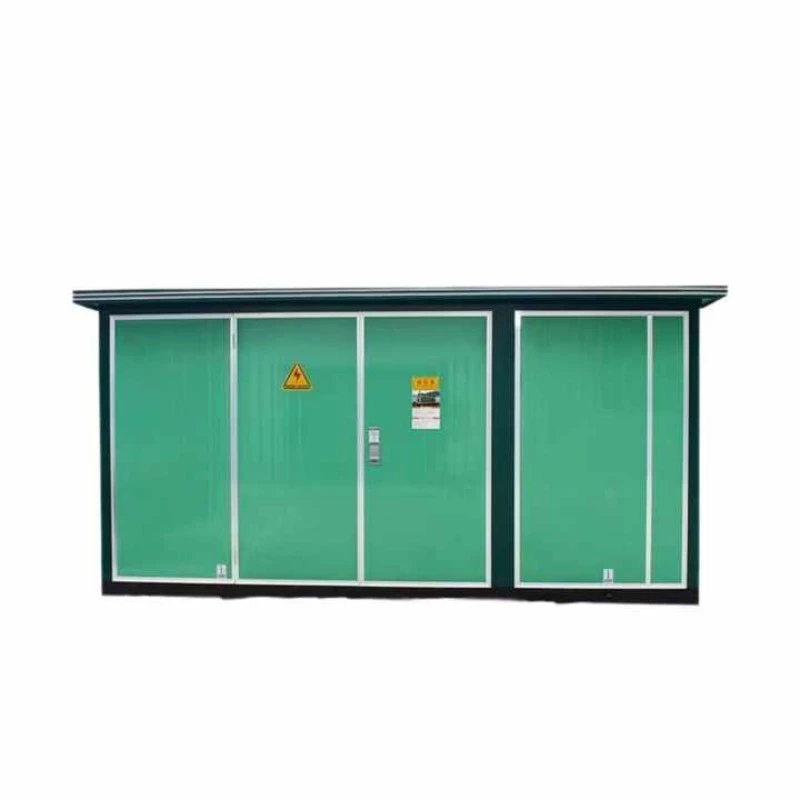

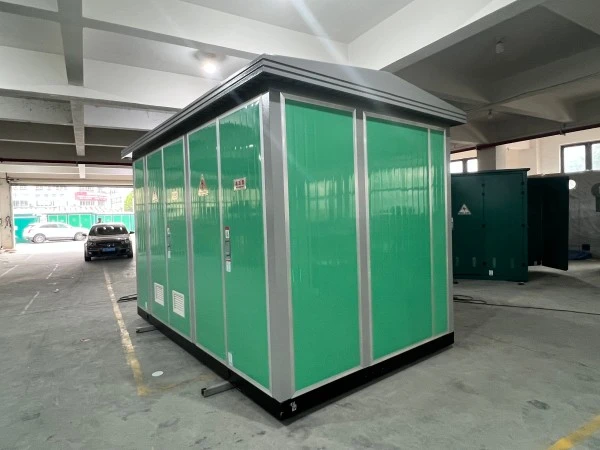

Gardu Induk Tenaga Angin Paket Tipe Eropa

Gardu Induk Tipe Eropa Paket Tenaga Angin adalah unit konversi daya kompak rakitan pabrik yang dirancang khusus untuk mengumpulkan listrik tegangan menengah dari satu atau beberapa turbin angin, menurunkannya (atau menaikkannya) ke tingkat yang kompatibel dengan jaringan, dan melindungi turbin dan jaringan utilitas dari gangguan listrik.

Tidak seperti gardu induk kotak pada umumnya, unit ini dibuat khusus untuk kebutuhan unik pembangkit listrik tenaga angin:

● Toleransi getaran yang tinggi: Busbar internal yang diperkuat dan perangkat keras anti-longgar.

● Akomodasi ayunan tegangan lebar: Menangani fluktuasi keluaran dari 400V (terminal turbin) hingga 35kV (jaringan pengumpul).

● Siap memantau jarak jauh: Port SCADA terintegrasi untuk ruang kontrol turbin.

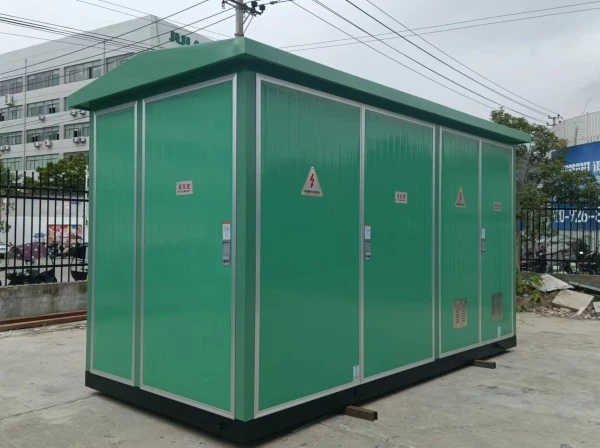

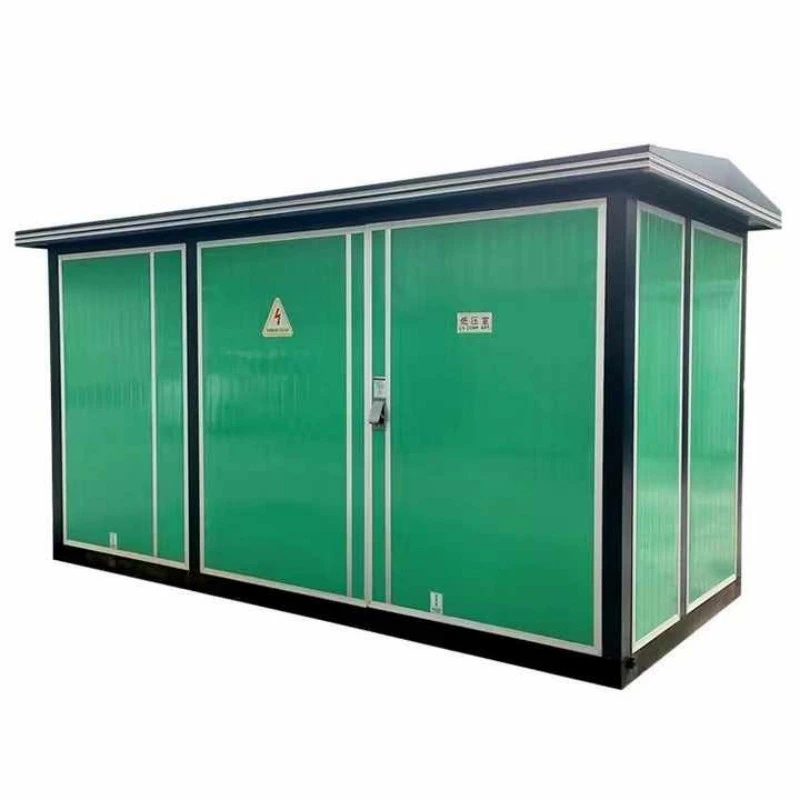

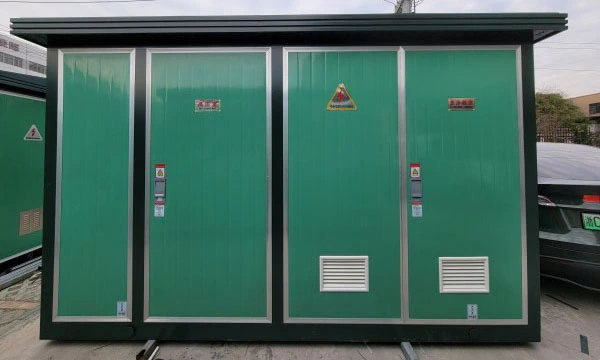

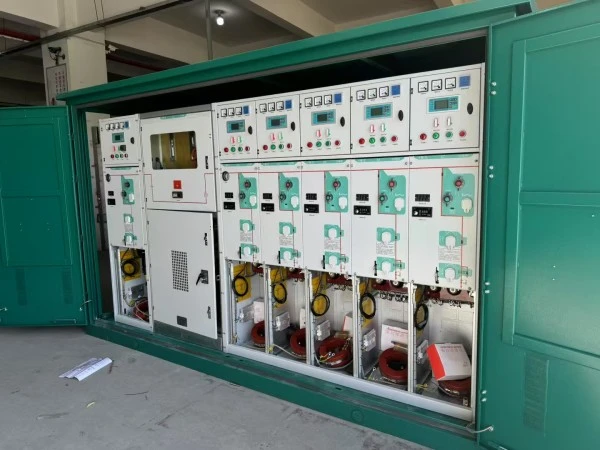

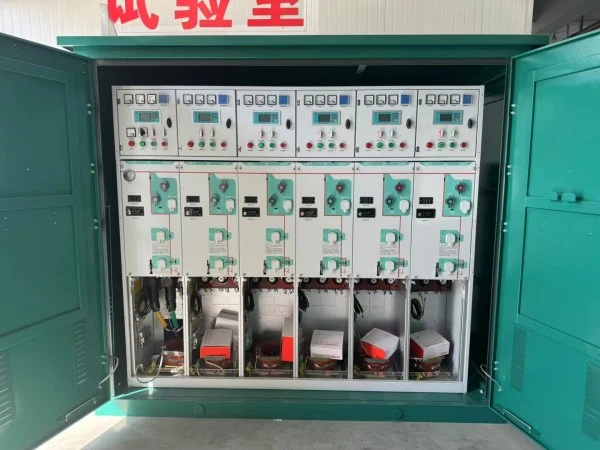

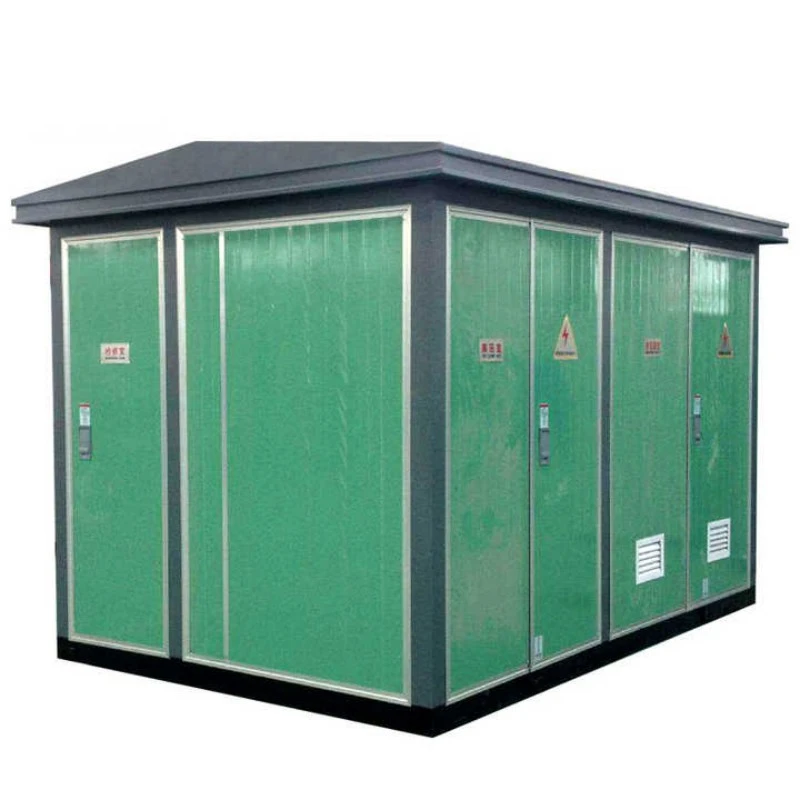

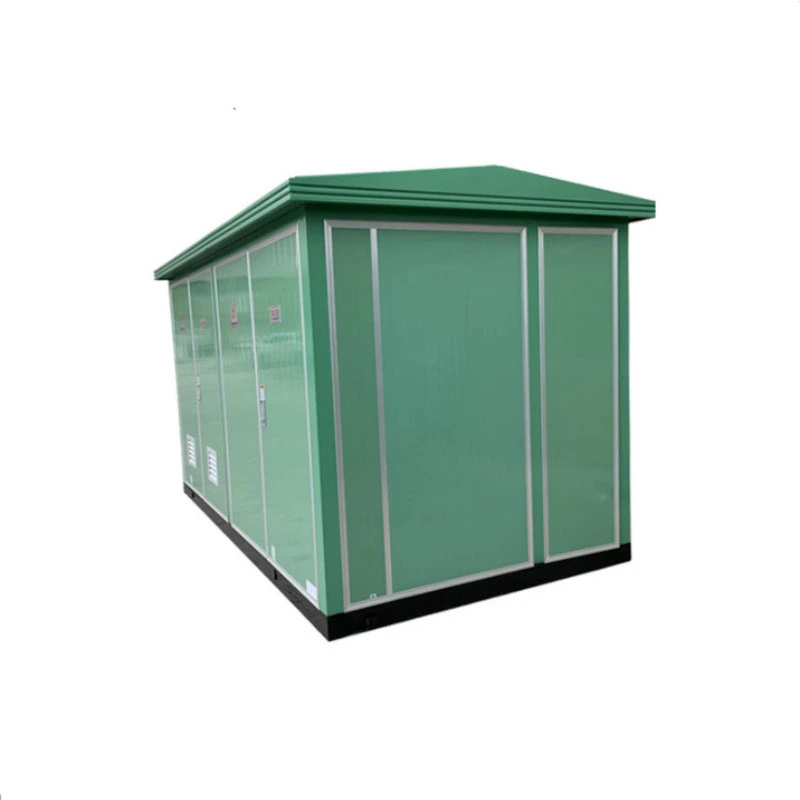

Secara fisik, Gardu Induk tipe Eropa Paket Tenaga Angin mempertahankan arsitektur tiga kompartemen klasik Eropa (sisi HV, transformator, sisi LV) tetapi menambahkan fitur khusus angin: relai perlindungan antarmuka khusus, terminal penyaringan harmonik, dan penutup tahan cuaca yang diperingkat untuk semprotan garam pantai.

Apa yang Dapat Dilakukannya?

Fungsi utama: Bertindak sebagai antarmuka listrik antara generator turbin angin dan jaringan pengumpulan tegangan menengah.

Empat pekerjaan inti:

1. Voltage transformation:Mengubah tegangan keluaran turbin (biasanya 690V) menjadi tegangan jaringan pengumpulan (10kV–35kV) menggunakan trafo step-up yang terletak di dalam unit.

2. Isolasi kesalahan:Secara otomatis memutus turbin jika parameter jaringan (tegangan, frekuensi) menyimpang di luar batas yang diizinkan, sehingga melindungi kedua aset.

3. Pengondisian kualitas daya:Menyediakan landasan, penahan lonjakan arus, dan titik penyaringan untuk mengurangi harmonisa yang dihasilkan oleh penggerak frekuensi variabel di dalam turbin.

4. Pengukuran & pemantauan energi:Menampung CT dan PT tingkat utilitas untuk pengukuran tarif feed-in dan pelacakan kinerja jarak jauh.

Karena Gardu Induk tipe Eropa Paket Tenaga Angin telah dilengkapi dengan kabel dan diuji sepenuhnya, pengembang pembangkit listrik tenaga angin menghindari perakitan listrik di lokasi selama berbulan-bulan. Satu unit melayani satu turbin besar (2MW–6MW) atau sekelompok kecil turbin kecil dalam konfigurasi "daisy chain".

Parameter Produk

Di bawah ini adalah spesifikasi teknis standar Gardu Induk Tenaga Angin Paket tipe Eropa dari Lugao Power. Peringkat khusus tersedia berdasarkan permintaan.

Fitur Produk Dan Aplikasi

Q1: Apa yang membuat Gardu Induk Tipe Eropa Paket Tenaga Angin berbeda dari gardu induk standar Eropa?

J: Tiga ciri khusus angin. Pertama, trafo di dalam Gardu Induk tipe Eropa Paket Tenaga Angin dirancang untuk aliran daya dua arah dan fluktuasi tegangan yang sering terjadi—turbin naik dan turun secara konstan. Kedua, kompartemen LV mencakup relai perlindungan antarmuka jaringan khusus yang trip dalam waktu 100 ms jika tegangan atau frekuensi jaringan menyimpang, seperti yang disyaratkan oleh standar interkoneksi utilitas (misalnya, IEEE 1547, IEC 61727). Ketiga, seluruh penutup menggunakan dudukan anti-getaran pada semua kontak listrik; unit standar akan melihat sekrupnya kendor setelah enam bulan berada di dekat turbin.

Q2: Bagaimana unit ini menangani sambaran petir yang biasa terjadi di ladang angin terbuka?

J: Setiap Gardu Induk tipe Eropa Paket Tenaga Angin dilengkapi dengan arester surja Tipe 1+2 di kedua sisi HV dan LV (kapasitas pelepasan 25kA per tiang). Selain itu, tangki trafo memiliki lug grounding langsung berukuran untuk kabel tembaga 120mm². Dalam pengujian pabrik, kami mensimulasikan impuls petir 10/350μs hingga 100kA tanpa flashover internal.

Q3: Apakah gardu induk ini dapat digunakan untuk angin darat dan lepas pantai?

J: Di darat—tentu saja. Untuk lepas pantai, kami menawarkan versi yang ditingkatkan yang disebut "Paket Lepas Pantai". Gardu Induk tipe Eropa Paket Tenaga Angin standar memiliki peringkat IP54, cocok untuk zona pesisir darat. Untuk lepas pantai (pada platform turbin atau pondasi jaket), kami meningkatkan ke IP66, menggunakan lapisan kelas kelautan C5-M (ketebalan lebih dari 400μm), dan mengganti semua baut baja standar dengan baja tahan karat 316L. Minyak trafo diganti dengan ester alami (dapat terbiodegradasi) untuk memenuhi peraturan lingkungan.

Q4: Apa skenario aplikasi yang paling umum untuk unit ini?

A: Empat aplikasi utama:

Detail Produksi

Bagaimana Lugao Power Membangun Gardu Induk Tipe Eropa dengan Paket Tenaga Angin yang Lebih Baik

Detail 1: Rekayasa Anti Getaran

Sebagian besar kegagalan gardu induk di ladang angin disebabkan oleh kendornya sambungan akibat osilasi turbin yang konstan (0,5–2 Hz). Solusi kami: setiap sambungan busbar menggunakan pegas cakram Belleville di bawah kepala baut, mempertahankan gaya penjepitan bahkan saat komponen bergetar. Blok terminal adalah tipe penjepit sangkar (bukan penjepit sekrup). Pengikat kabel internal diganti dengan tali pengunci baja tahan karat. Hasil: setelah 5.000 jam simulasi getaran (sapuan 2g, 5–200Hz), retensi torsi tetap >90% dari nilai awal.

Detail 2: Desain Transformator untuk Siklus Kerja Angin

Trafo distribusi standar melihat beban stabil. Transformator angin mengalami perubahan cepat dari 0% hingga 110% dalam waktu kurang dari 10 detik. KitaGardu Induk tipe Eropa yang dikemas tenaga anginmenggunakan inti berkekuatan hubung singkat tinggi dengan tekanan penjepitan aksial 4,5 MPa (vs. standar industri 2,5 MPa). Gulungan merupakan konduktor yang ditransposisikan secara kontinyu (CTC) dan bukan beberapa untaian paralel, sehingga menghilangkan kehilangan arus sirkulasi selama beban tidak seimbang. Kami juga menambahkan sensor suhu serat optik yang tertanam langsung di belitan LV—bukan hanya termometer oli atas—yang memberikan data hotspot real-time ke pengontrol turbin.

Detail 3: Perlindungan Korosi Selain Cat

Ladang angin berada di lingkungan Kelas C3 (pedalaman) hingga C5-M (lepas pantai). Lapisan bubuk standar gagal pada bagian tepi yang terpotong. Proses kami:

1. Penyegelan tepi: Setiap tepi potongan laser menerima butiran penyegel tepi epoksi sebelum dicat.

2. Primer kaya seng: 80μm dari 95% primer epoksi debu seng (perlindungan pengorbanan).

3. Lapisan perantara: epoksi bangunan tinggi 100μm.

4. Lapisan atas: poliuretan 80μm (RAL 7035 abu-abu muda, atau khusus).

Total DFT (ketebalan film kering) = minimum 260μm. Semprotan garam diuji hingga 1.500 jam tanpa creep (ASTM B117).

Keunggulan Kami vs. Pesaing

Mengapa Memilih Lugao Power untuk Gardu Induk Tenaga Angin?

10+ Tahun Manufaktur Peralatan Listrik

Tim Rekayasa Transformer dan MV Switchgear yang berdedikasi

Solusi Gardu Tenaga Angin dari 1MVA hingga 8MVA

Pengujian Pabrik Sebelum Pengiriman

Desain Khusus untuk Proyek Angin Darat dan Pesisir

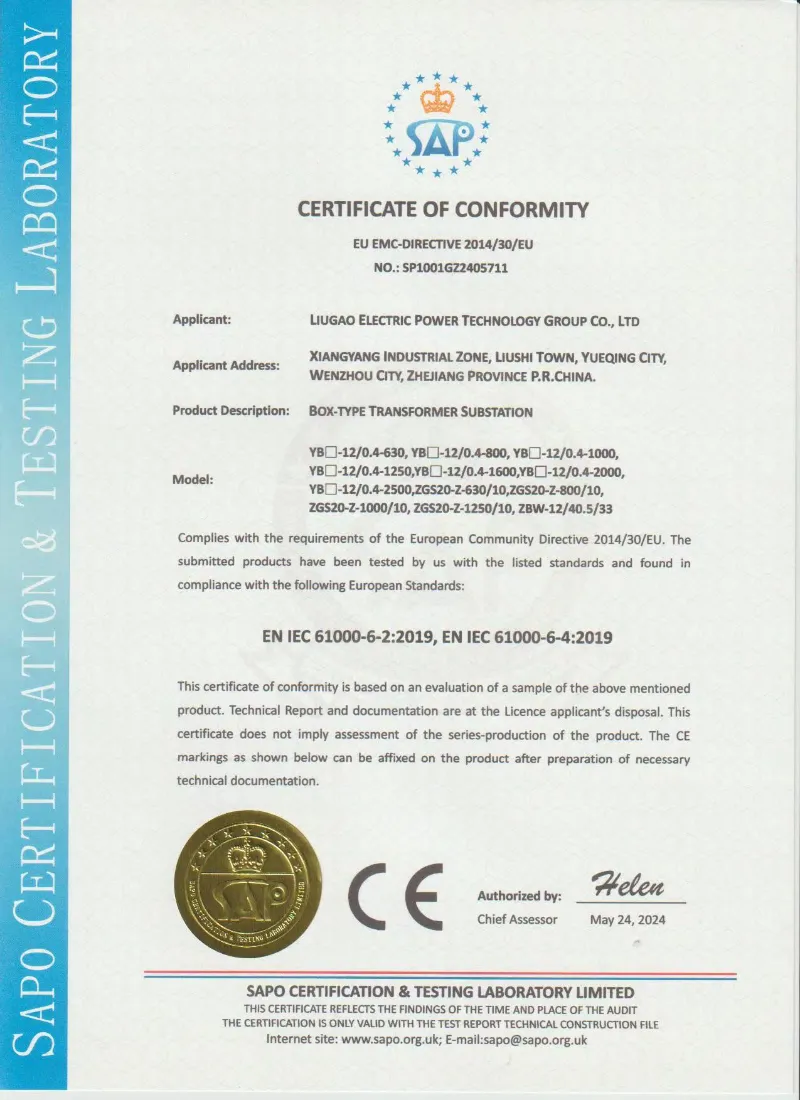

Manufaktur dan Pengujian Sesuai IEC
