Gardu Induk Kompak Tipe Eropa Prefabrikasi

Gardu Induk Kompak Prefabrikasi tipe Eropa adalah unit distribusi daya tertutup tiga ruang rakitan pabrik yang dirancang untuk menerima, mengubah, dan mendistribusikan listrik bertegangan menengah ke beban bertegangan rendah. Tidak seperti gardu induk tradisional yang dibangun dari beton yang memerlukan konstruksi di lokasi selama berminggu-minggu, unit ini siap untuk disambungkan.

Apa itu?

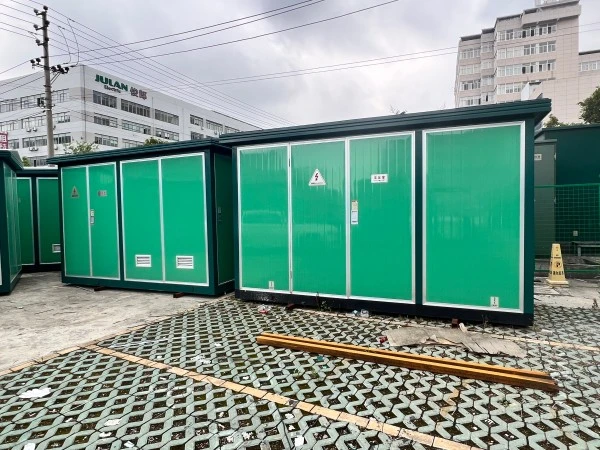

Gardu Induk Kompak Prefabrikasi tipe Eropa (juga dikenal sebagai aGardu induk kotak Eropa) terdiri dari tiga kompartemen terpisah yang berbeda:

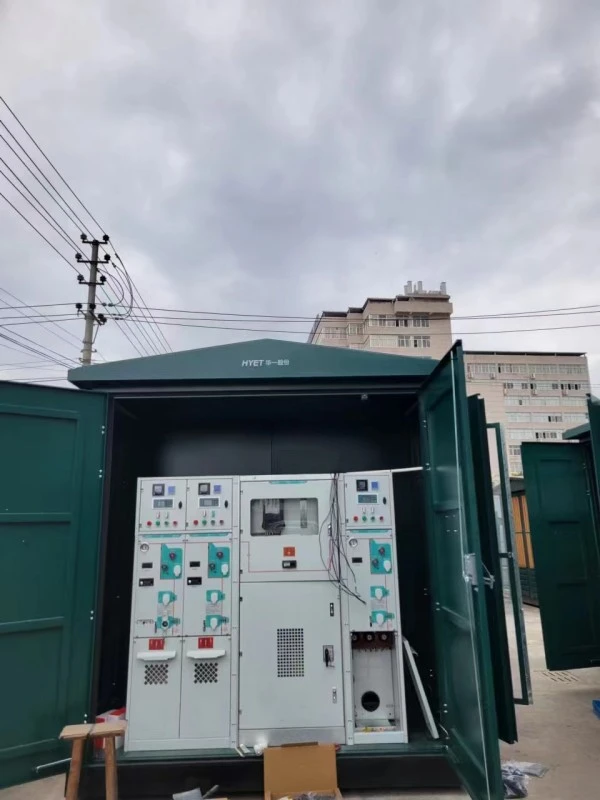

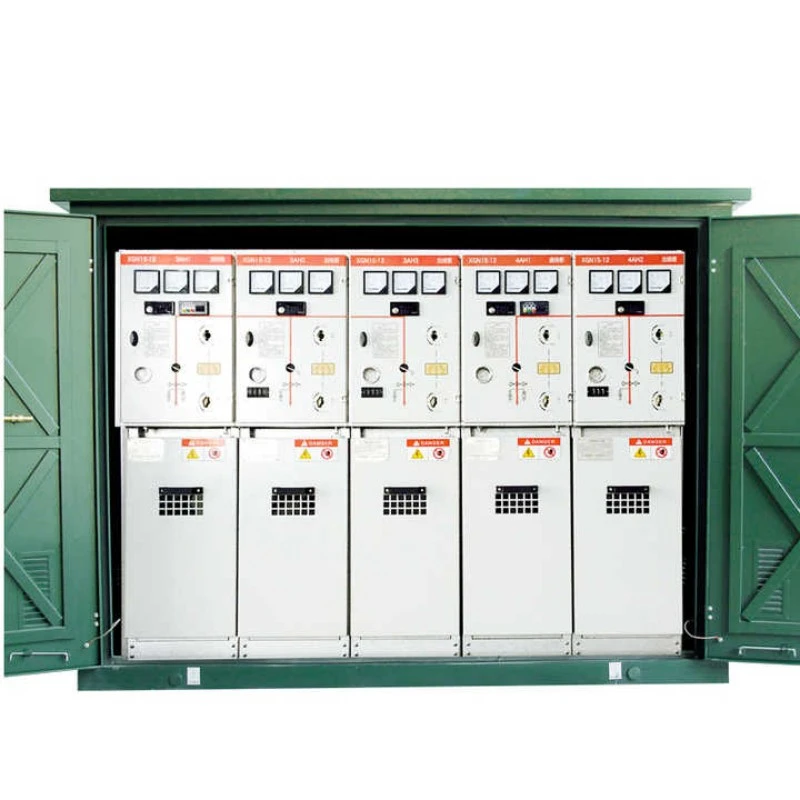

1. Kompartemen tegangan tinggi (HV): Rumah switchgear, relai proteksi, dan perangkat pengukur.

2. Kompartemen trafo: Berisi trafo tipe terendam oli atau kering.

3. Kompartemen tegangan rendah (LV): Berisi panel distribusi, pemutus sirkuit, dan pengumpan keluar.

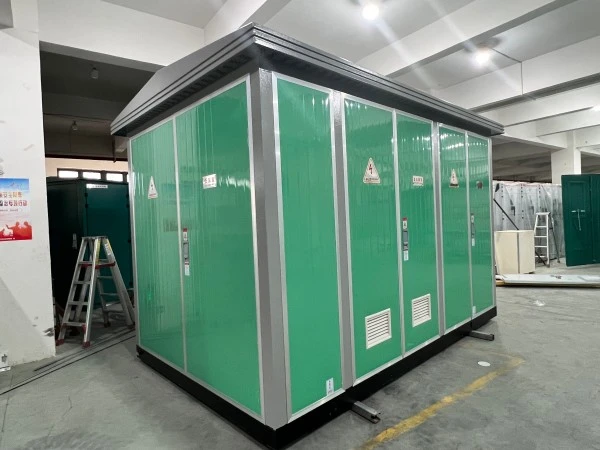

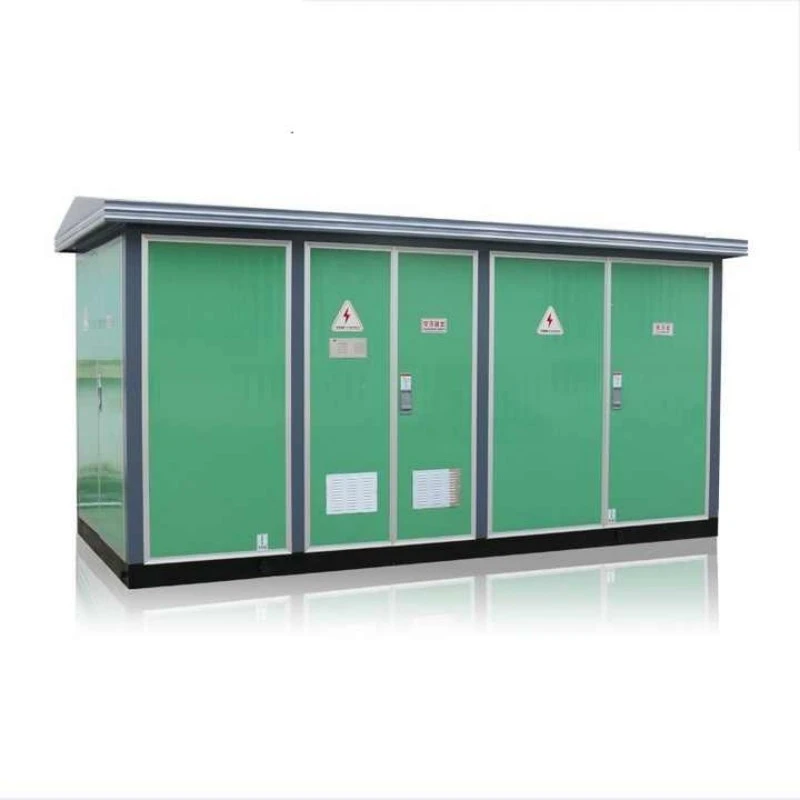

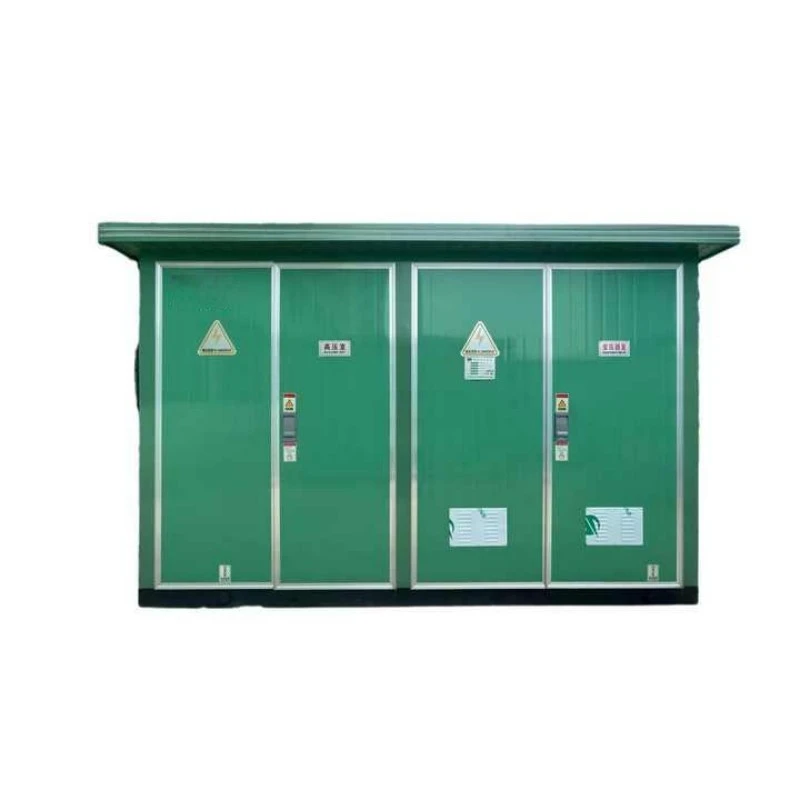

Ketiga ruang ini disusun dalam bentuk "I" atau "II" di dalam wadah baja atau komposit tunggal yang tahan cuaca. Setiap kompartemen secara fisik dipisahkan oleh partisi logam untuk mencegah penyebaran kesalahan.

Apa yang bisa dilakukannya?

Peralatan ini melakukan tiga fungsi inti:

1. Konversi tegangan step-down: Mengubah tegangan menengah yang masuk (6kV, 10kV, 20kV, 35kV) menjadi tegangan rendah yang dapat digunakan (400V, 230V).

2. Perlindungan dan isolasi: Secara otomatis mengisolasi sirkuit yang bermasalah melalui sekering atau pemutus sirkuit, sehingga melindungi aset hilir.

3. Manajemen beban: Mendistribusikan daya ke beberapa sirkuit keluar, memungkinkan peralihan selektif, pengukuran, dan pemantauan.

Karena Gardu Induk Prefabrikasi tipe Eropa sudah dipasangi kabel dan diuji di pabrik, hal ini menghilangkan kesalahan pengkabelan yang rumit di lokasi. Ini berfungsi sebagai pusat saraf untuk distribusi listrik akhir di blok perumahan, pabrik, pembangkit listrik tenaga surya, dan stasiun pengisian kendaraan listrik.

Keunggulan Produk

Saat Anda memilih Gardu Induk Prefabrikasi tipe Eropa dari Lugao Power, Anda mendapatkan lima keunggulan kompetitif dibandingkan gardu induk konvensional dan alternatif tipe Amerika.

Keuntungan 1: Keamanan Personil Unggul

Desain "kompartemen" tiga kompartemen adalah ciri khas dari setiap Gardu Induk Kompak Prefabrikasi tipe Eropa yang asli. Setiap bagian sepenuhnya saling bertautan dengan interlock mekanis dan elektrik. Misalnya, pintu LV tidak dapat terbuka kecuali pemutus utama dalam keadaan OFF; pintu HV tidak dapat terbuka kecuali saklar pembumian TERTUTUP. Logika keselamatan berurutan ini mencegah paparan langsung, sehingga secara drastis mengurangi risiko busur api bagi operator. Sebaliknya, gardu induk tipe Amerika sering kali memiliki bagian aktif yang terbuka selama penggantian sekring.

Keuntungan 2: Kemampuan Catu Daya Tanpa Gangguan

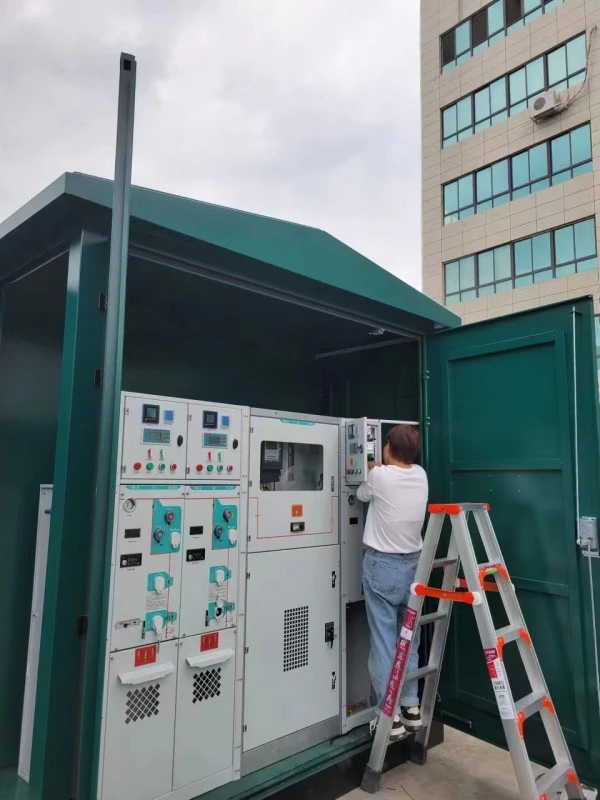

Tidak seperti unit tipe Amerika di mana penggantian sekring memerlukan penghentian energi seluruh transformator, Gardu Induk Prefabrikasi tipe Eropa kami memungkinkan pemeliharaan mandiri. Anda dapat membuka kompartemen LV untuk pembacaan meter sementara sisi HV tetap aktif. Versi yang lebih canggih dapat mengakomodasi RMU (Ring Main Unit) loop-switching, memungkinkan konfigurasi "dua masuk, dua keluar" yang mempertahankan daya ke pelanggan hilir bahkan selama gangguan hulu. Hal ini membuatnya sangat diperlukan untuk rumah sakit dan pusat data.

Keuntungan 3: Manajemen Termal yang Sangat Baik

Setiap kompartemen trafo dilengkapi ventilasi paksa (kipas yang dikontrol secara termostatik otomatis) ditambah kisi-kisi konveksi alami. Pemisahan fisik berarti panas yang dihasilkan oleh transformator tidak mempengaruhi relay elektronik sensitif di kompartemen HV. Pengujian kami menunjukkan suhu internal tetap 15–20°C lebih rendah dibandingkan desain non-segmentasi selama beban puncak musim panas, sehingga secara langsung memperpanjang masa pakai insulasi.

Keuntungan 4: Kemampuan Beradaptasi Lingkungan yang Ekstrim

Dibuat dengan standar IP54 minimum (kedap debu dan terlindung dari pancaran air), casing ini tahan terhadap semprotan garam, badai pasir, dan hujan lebat. Celah udara 40mm ditambah pemanas anti-kondensasi mencegah kelembapan internal. Kisaran pengoperasian: -40°C hingga +55°C. Kekokohan inilah yang menjadi alasan Gardu Induk Prefabrikasi tipe Eropa menjadi pilihan default untuk proyek pembangkit listrik tenaga angin pesisir dan tenaga surya gurun.

Keuntungan 5: Total Biaya Kepemilikan (TCO) yang Lebih Rendah

Harga pembelian awal mungkin 15–20% lebih tinggi dibandingkan unit serupa di Amerika, namun TCO selama 20 tahun adalah 30% lebih rendah. Mengapa? Unit tipe Eropa memiliki komponen modular yang dapat diganti (Anda hanya mengganti sekring yang rusak, bukan seluruh busbar). Wadah penampung minyak mencegah pencemaran tanah. Pekerjaan sipil minimal (hanya landasan beton datar) dibandingkan membangun ruangan beton menghemat $5.000–$10.000 per unit dalam tenaga kerja instalasi.

Fitur Produk

Di bawah ini adalah fitur teknik khusus dari Gardu Induk Prefabrikasi tipe Eropa kami:

Detail Produksi

Lugao Power memproduksi setiap Gardu Induk Prefabrikasi tipe Eropa di pabrik seluas 25.000m² kami yang bersertifikasi ISO 9001. Di bawah ini adalah detail produksi utama yang membedakan kualitas kami.

Pemilihan Bahan

Baja: Baja galvanis DX51D+Z275 yang diimpor, dicukur dan ditekuk pada pelubang turret CNC (toleransi ±0,2 mm).

GRP (Glass Reinforced Polyester): Ditawarkan untuk pesanan di wilayah pesisir – tanpa korosi, namun dengan biaya lebih tinggi. Kelas tahan api VO (UL94).

Inti Transformator: Logam amorf atau baja silikon CRGO (kelas M5, ketebalan 0,23 mm). Kehilangan tanpa beban berkurang 70% dibandingkan baja standar.

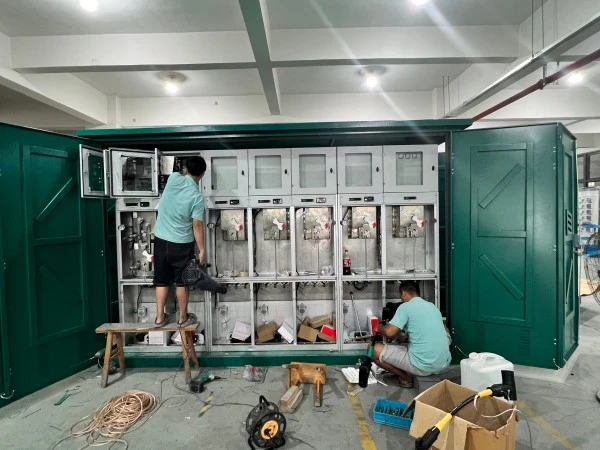

Proses Perakitan

Fabrikasi kompartemen: Jig las terpisah untuk bagian HV, Transformer, dan LV. Setiap kompartemen diuji kebocorannya dengan larutan sabun (untuk menahan minyak).

Pengecatan: Perlakuan awal (degreasing, fosfat) → Primer epoksi (80μm) → Lapisan atas poliester (70μm). Tes semprotan garam: 720 jam tanpa rambat.

Pengkabelan internal: Kabel tembaga bebas halogen dengan suhu 90°C, dikerutkan dengan cetakan hex (uji tarik >200N). Semua terminal diberi label dengan penanda heat-shrink.

Pemasangan trafo: Trafo berisi minyak mengalami pengeringan vakum (kelembaban sisa <0,5%). Transformator tipe kering diresapi pada tekanan vakum (VPI) sebanyak dua kali.

Pemeriksaan Kontrol Kualitas

1. Uji dielektrik: 28kV/1 menit untuk sisi HV; 3kV/1 menit untuk sisi LV.

2. Proses pemanasan: Beban penuh pada suhu sekitar 40°C selama 8 jam; kenaikan suhu dipantau oleh 12 sensor PT100.

3. Uji IP: Ruang debu selama 8 jam, diikuti dengan uji pancaran air (nosel 12,5 mm pada 100 liter/menit).

4. Uji interlock fungsional: 50 siklus buka-tutup pada setiap sakelar.

Opsi Kustomisasi

1. Warna: standar RAL 7035 (abu-abu muda); kode RAL apa pun berdasarkan permintaan (+15 hari waktu tunggu).

2. Entri kabel: Bawah (melalui alas) atau samping (pelat kelenjar).

3. Fitur pintar: Pemantauan jarak jauh berkemampuan IoT (arus, tegangan, suhu, status pintu) melalui 4G/WiFi.

Pengemasan, Pengiriman, Garansi

Pengemasan & Pengiriman

Setiap Gardu Induk Kompak Prefabrikasi tipe Eropa diangkat menggunakan empat lug pengangkat bawaan (diuji hingga 2× berat kotor). Prosedur pengemasan:

● Bagian dalam: Paket pengering gel silika (2kg) ditempatkan di dalam setiap kompartemen untuk menyerap kelembapan transit.

● Entri kabel: Disegel dengan tutup plastik dan pita vulkanisir otomatis.

● Bagian luar: Dibungkus dengan film VCI (Vapor Corrosion Inhibitor), kemudian ditutup dengan terpal tahan air yang kuat.

● Peti: Dibaut ke selip pengiriman baja (tinggi 1200mm untuk kantong forklift). Pelindung sudut dan tali pengikat.

Waktu tunggu: 25 hari kerja untuk unit standar 630kVA; 35 hari untuk pesanan khusus (termasuk pengukuran cerdas).

Garansi & Purna Jual

Masa garansi: 12 bulan sejak tanggal commissioning atau 14 bulan sejak pengiriman (mana yang lebih dulu).

Cakupan: Semua cacat produksi pada bahan atau pengerjaan. Tidak mencakup kerusakan akibat petir, banjir, beban berlebih di luar papan nama, atau modifikasi yang tidak sah.
