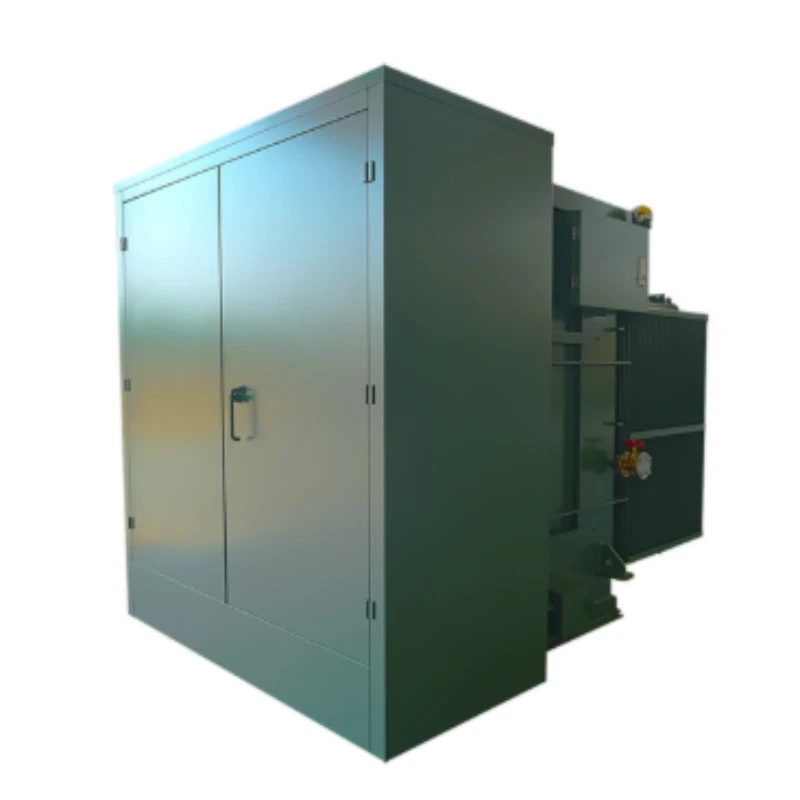

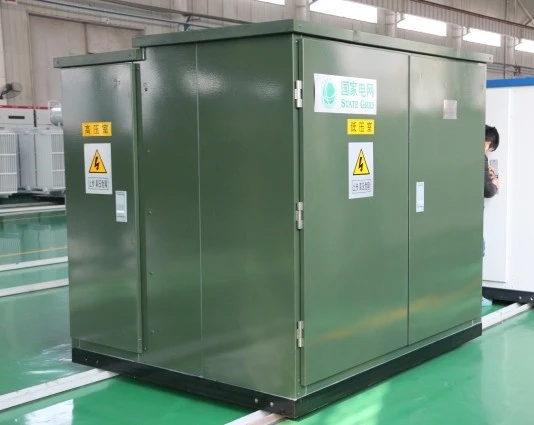

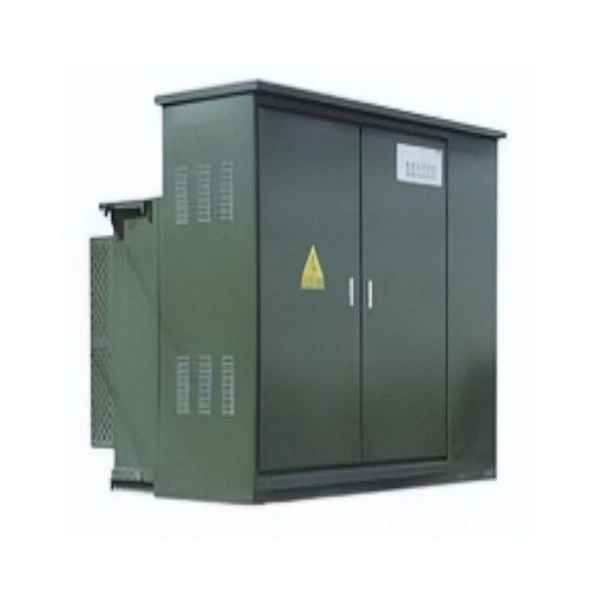

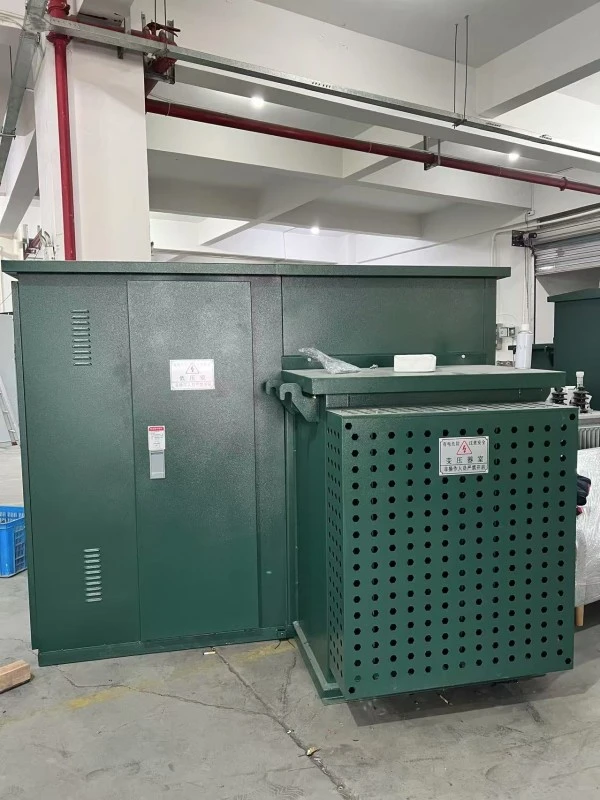

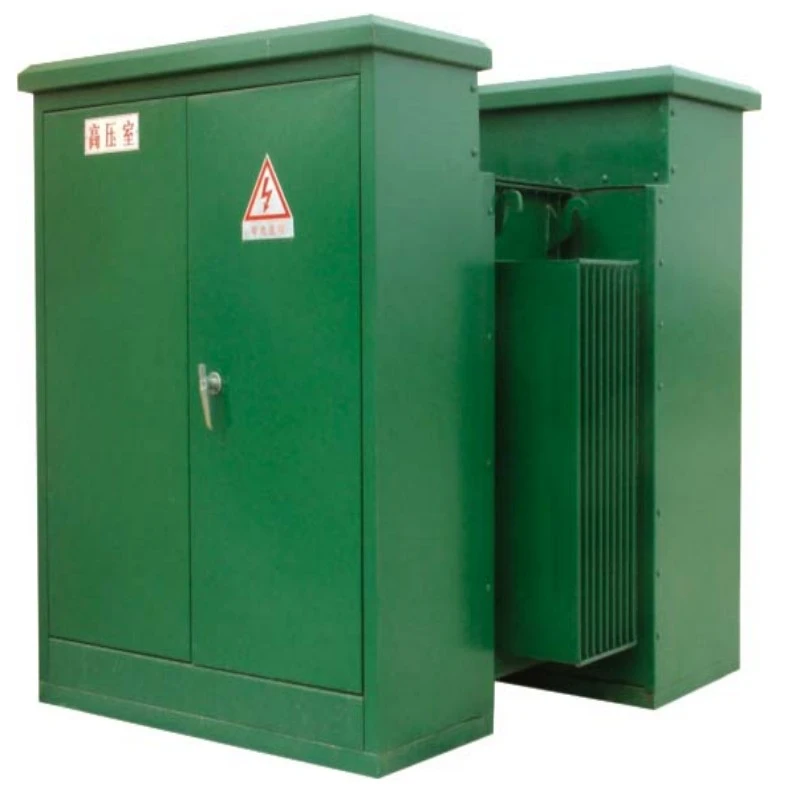

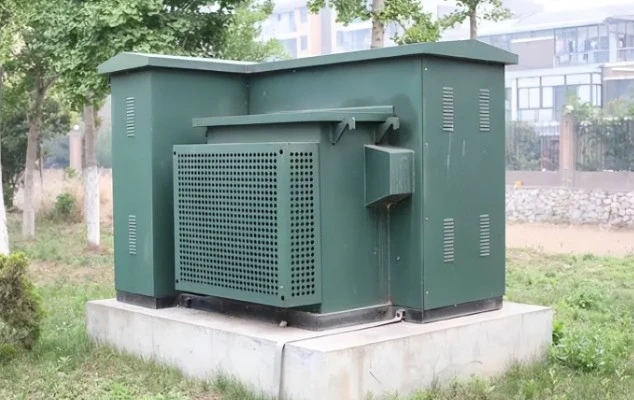

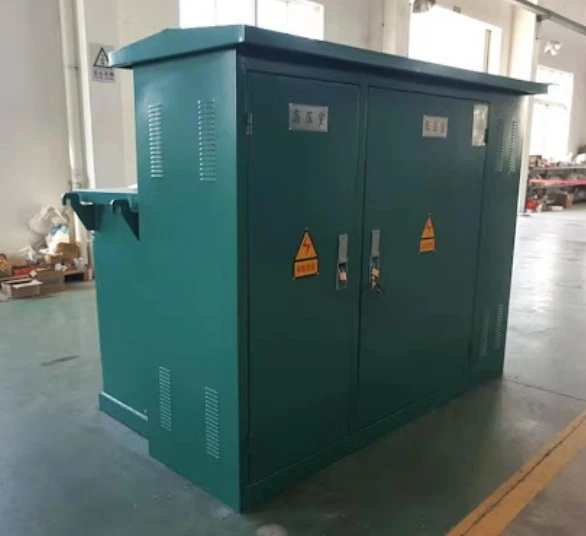

Gardu Induk Kompak Tipe Kotak Insulasi Oli Trafo Tipe Amerika

Gardu Induk Insulasi Minyak Trafo Tipe Kotak Kompak Tipe Amerika adalah solusi distribusi daya prefabrikasi yang terintegrasi penuh. Menurut definisinya, ini adalah rakitan kompak yang dipasang di selip yang menggabungkan aswitchgear tegangan tinggi, transformator daya terendam oli, dan panel distribusi tegangan rendah dalam satu wadah logam tertutup.

Apa itu:

Berbeda dengan gardu induk tradisional bergaya Eropa yang memisahkan komponen, gardu induk iniUnit tipe Amerikamenggunakan minyak transformator sebagai isolator listrik dan media pendingin. Tangki transformator terintegrasi secara struktural dengan penutupnya, menciptakan faktor bentuk "tipe kotak" yang terpadu.

Kegunaannya:

Gardu induk ini dirancang untuk mengubah listrik primer bertegangan tinggi (biasanya 12kV hingga 36kV) menjadi daya listrik bertegangan rendah yang dapat digunakan (208V hingga 480V). Ia melakukan tiga fungsi penting:

1. Penurunan Tegangan: Mengurangi tegangan menengah menjadi tegangan pemanfaatan.

2. Perlindungan: Rumah sekering dan pemutus untuk melindungi jaringan hilir dari gangguan.

3. Distribusi: Mengelola dan mendistribusikan listrik ke komunitas perumahan, pusat komersial, atau fasilitas industri.

Gardu Induk Insulasi Minyak Trafo Tipe Kotak Kompak tipe Amerika unggul dalam lingkungan di mana ruang sangat mahal namun keandalannya tidak dapat dikompromikan. Hal ini menghilangkan kebutuhan akan halaman berpagar terpisah atau kubah beton, karena semua bagian aktif tertutup sepenuhnya.

Parameter Produk (Spesifikasi)

Fitur Produk Dan Aplikasi

Q1: Apa yang membuat Gardu Induk Insulasi Minyak Trafo Tipe Kompak Tipe Amerika berbeda dari trafo standar yang dipasang pada bantalan?

A1: Perbedaannya terletak pada integrasi. Trafo standar yang dipasang pada bantalan hanyalah sebuah trafo. Gardu Induk Tipe Amerika Kompak Tipe Kotak kami mencakup kompartemen tegangan tinggi dengan sakelar dan sekering pemutus beban, ditambah panel pemutus tegangan rendah. Ini adalah "gardu induk dalam kotak", sedangkan unit standar hanyalah sebuah transformator. Insulasi minyak juga memberikan kemampuan pendinginan busur yang unggul jika terjadi gangguan.

Q2: Apa manfaat isolasi minyak bagi operasi saya di iklim ekstrem?

A2: Minyak transformator memiliki kekuatan dielektrik yang lebih tinggi daripada udara dan konduktivitas termal yang jauh lebih baik. Di iklim panas (sampai 50°C), minyak menyerap panas dari inti dan kumparan, menyebarkannya melalui dinding tangki bergelombang. Di iklim dingin, oli mempertahankan kekentalan stabil, mencegah timbulnya busur api internal. Hal ini membuat Gardu Induk Insulasi Minyak Trafo Tipe Kotak Kompak Tipe Amerika ideal untuk gurun, wilayah pesisir, dan jalur pegunungan bersalju.

Q4: Dapatkah saya menyesuaikan konfigurasi keluaran tegangan rendah?

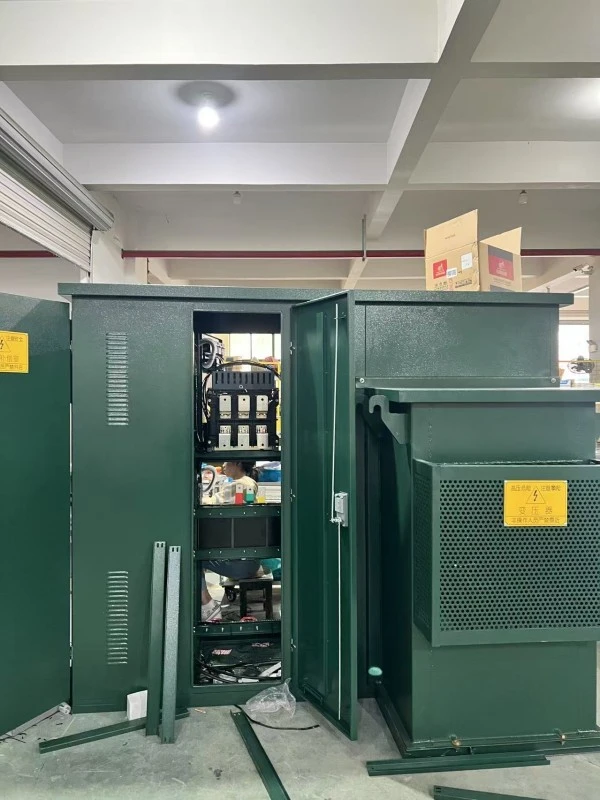

A4: Ya. Kami menawarkan panel tegangan rendah yang dapat dikonfigurasi dengan 2 hingga 8 cara, termasuk output MCCB (Molded Case Circuit Breaker). Anda juga dapat menambahkan kompartemen pengukuran, penangkal petir, dan kapasitor koreksi faktor daya otomatis.

Skenario Aplikasi

1. Subdivisi Perumahan: Memberi kekuatan pada jaringan pengumpan bawah tanah untuk kompleks perumahan.

2. Pembangkit Listrik Tenaga Angin & Tenaga Surya: Menaikkan tegangan generator atau menurunkan tegangan jaringan untuk daya tambahan.

3. Stasiun Pengisian EV: Menyediakan daya fase 480V-3 khusus untuk pengisi daya DC cepat.

4. Kawasan Industri: Berfungsi sebagai gardu induk sementara atau permanen untuk tenaga konstruksi.

5. Proyek Pembaruan Perkotaan: Menggantikan trafo tipe kubah lama yang berisiko terkena banjir.

Detail Produksi & Keunggulan Kompetitif

Komponen Terperinci:

● Konstruksi Tangki: Tangki kami menggunakan baja canai dingin berukuran 2,5 mm – 3,0 mm (pesaing sering kali menggunakan baja canai dingin berukuran 1,5 mm). Sirip bergelombang dilas secara robotik untuk mencegah kebocoran oli 100%.

● Inti & Gulungan: Kami menggunakan baja silikon berorientasi butir dengan permeabilitas tinggi (kelas M4). Gulungan tembaga (bukan aluminium) dianil sepenuhnya untuk mengurangi kehilangan histeresis.

● Kualitas Minyak: Kami mengisi dengan minyak trafo penghambat (standar IEC 60296) dengan tegangan rusaknya >60kV. Opsional: Ester alami (minyak nabati) untuk kebutuhan biodegradable.

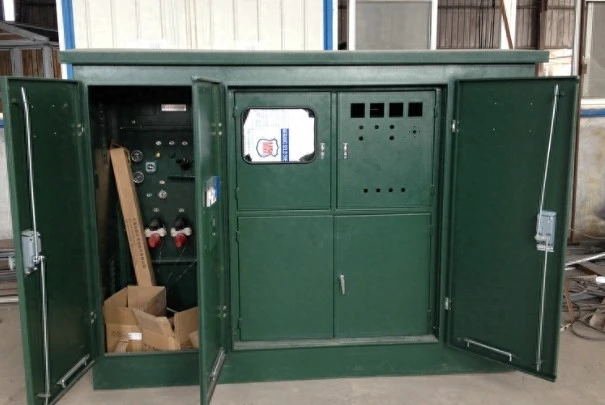

● Sakelar HV: Termasuk sakelar pemutus beban 4 posisi (Tertutup/Terbuka/Dibumikan/Tersambung) dengan indikator putus yang terlihat.

● Sistem Pengecatan: 5 langkah pra-perawatan + primer epoksi kaya seng + lapisan atas poliester. Semprotan garam diuji selama 500+ jam.

Keunggulan Produksi vs. Pesaing:

Pertanyaan yang Sering Diajukan

Q1: Gardu Induk Insulasi Minyak Transformator Tipe Kotak Kompak Tipe Amerika tiba dengan tekanan oli rendah. Apakah bocor?

J: Tidak. Kami mengirimkan unit dengan selimut nitrogen kecil untuk mencegah oksidasi. Pengukur tekanan mungkin menunjukkan angka nol. Setelah diisi dengan minyak segar hingga indikator level (kira-kira 5-10cm di atas inti), diamkan selama 6 jam. Jika levelnya turun lagi dalam waktu 24 jam, hubungi kami untuk pemeriksaan segel.

Q4: Apakah Anda menyediakan suku cadang untuk Gardu Induk Insulasi Minyak Trafo Tipe Amerika Kompak Tipe Kotak?

J: Ya. Kami menyediakan sekering tegangan tinggi (gaya bay-o-net), pemutus tegangan rendah, pengukur level oli, katup pelepas tekanan, dan kit gasket selama lebih dari 10 tahun. Pesan suku cadang apa pun melalui portal web kami untuk pengiriman 48 jam.

Q5: Bagaimana cara menguji kualitas oli setelah 2 tahun beroperasi?

J: Gunakan penguji kekuatan dielektrik oli (ASTM D877). Ambil sampel dari katup pembuangan bawah. Kekuatan dielektrik harus >30kV. Jika turun di bawah 20kV, saring oli atau ganti oli. Kami merekomendasikan analisis gas terlarut (DGA) tahunan untuk unit di atas 1000kVA.

Q6: Apakah Gardu Induk Insulasi Minyak Trafo Tipe Kotak Amerika Kompak kompatibel dengan sistem jaringan pintar?

J: Tentu saja. Add-on opsional meliputi: unit pemantauan jarak jauh 4G/5G (suhu oli, tekanan, arus beban) dan port RS485/Modbus RTU. Anda dapat mengintegrasikannya langsung ke sistem SCADA Anda.

Layanan Purna Jual

Masa Garansi: 12 bulan sejak tanggal commissioning atau 14 bulan sejak tanggal pengiriman (mana saja yang lebih dulu).

Cakupan: Semua cacat produksi termasuk kegagalan inti, korsleting belitan, kebocoran oli dari pengelasan, danswitchgearkegagalan mekanis.
