Gardu Induk Tipe Kotak Luar Ruangan Pracetak yang Cerdas

Peralatan Apa Ini?

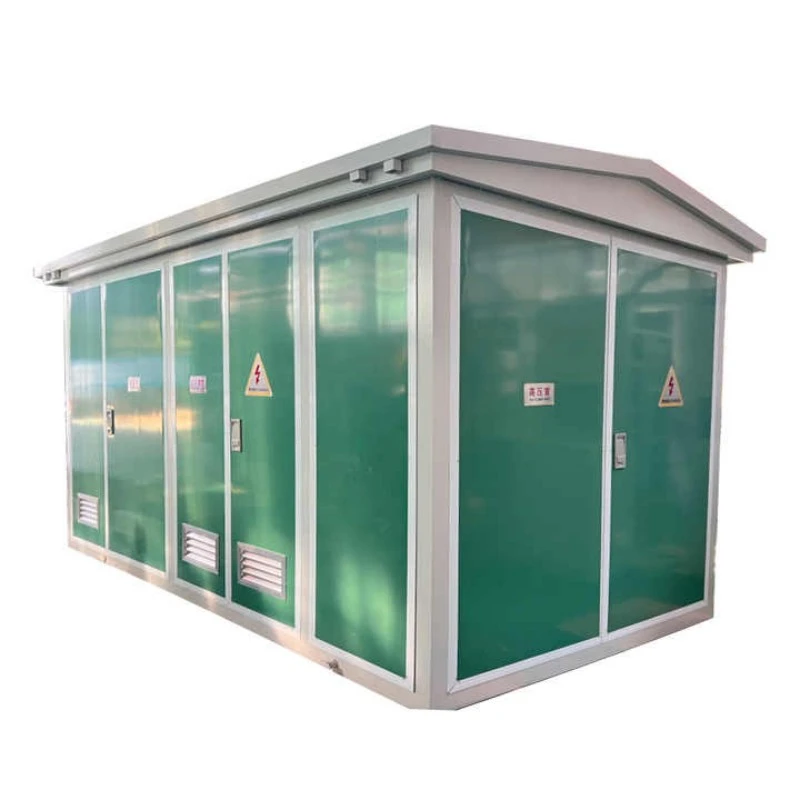

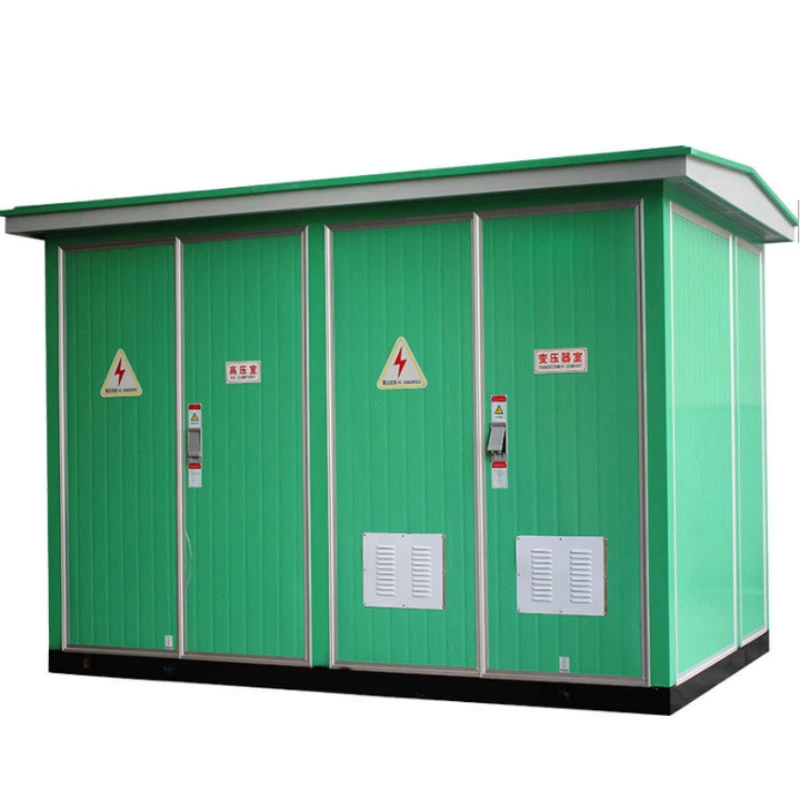

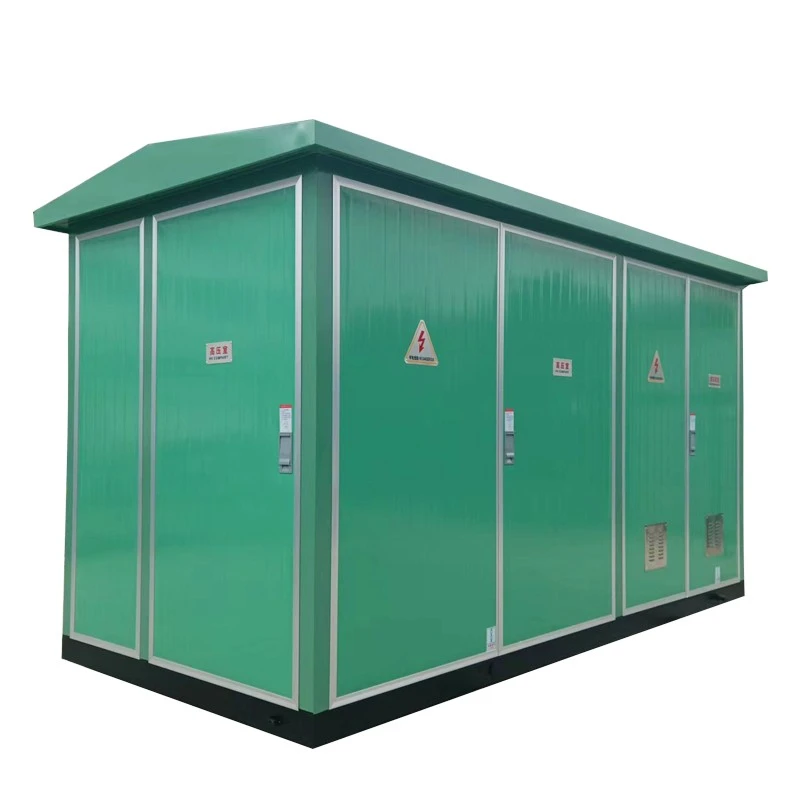

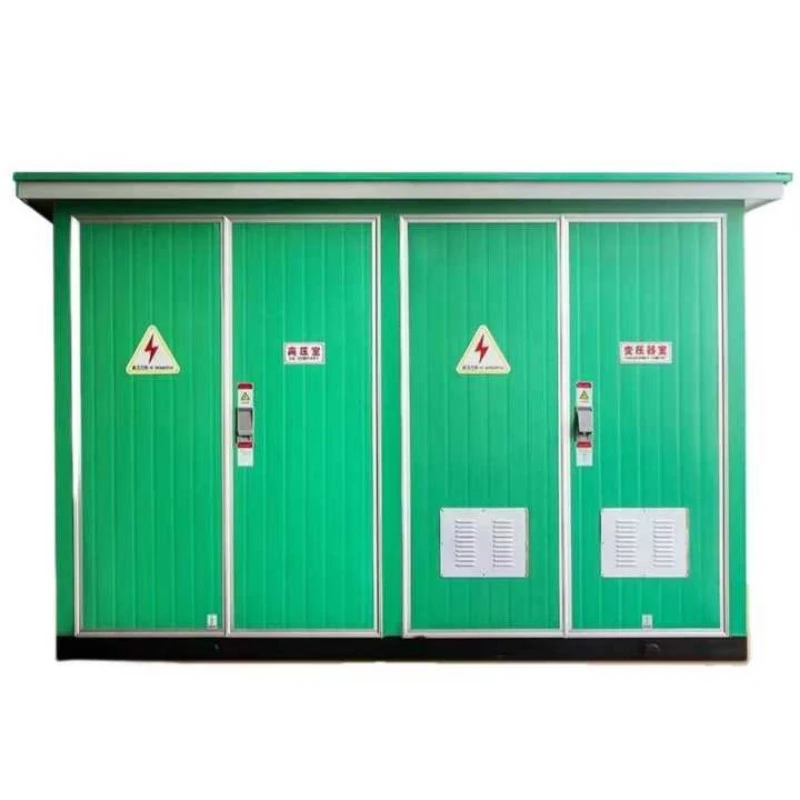

Gardu Induk Tipe Kotak Luar Ruangan Prefabrikasi Cerdas YB-24 adalah unit distribusi daya kompak rakitan pabrik yang mengintegrasikanswitchgear tegangan tinggi, trafo daya, dan peralatan distribusi tegangan rendah ke dalam satu wadah tahan cuaca. Ini termasuk dalam keluarga gardu induk prefabrikasi, juga dikenal sebagai “gardu induk kompak” atau “gardu induk paket.”

Rincian Kode Model:

YB — Gardu Induk Tipe Kotak Prefabrikasi

24 — Kode seri desain, mewakili kontrol cerdas dan konfigurasi modular

Apa fungsinya?

Fungsi inti dari peralatan ini adalah untuk menerima energi listrik bertegangan tinggi (biasanya 10kV atau 35kV), menurunkannya ke tegangan rendah (400V/380V) melalui trafo terintegrasi, dan mendistribusikannya dengan aman ke beban pengguna akhir seperti komunitas perumahan, plaza komersial, pabrik, atau stasiun pengisian kendaraan listrik.

Tidak seperti gardu induk sipil tradisional, YB-24 tidak memerlukan perakitan komponen individual di lokasi. Ini sepenuhnya sudah dipra-kabel, telah diuji sebelumnya, dan dikirim sebagai satu unit. Ia menggunakan transformator berisi minyak tipe kering atau biodegradable bebas minyak (opsional) dan mengandalkan pendinginan udara alami atau paksa. Sistem kontrol cerdas memungkinkan akuisisi data jarak jauh, alarm kesalahan, dan peralihan otomatis, sehingga ideal untuk aplikasi jaringan pintar.

Keunggulan Produk

Gardu Induk Tipe Kotak Luar Ruangan Prefabrikasi Cerdas YB-24 menawarkan keunggulan yang jelas dibandingkan gardu induk tradisional:

1. Hemat Ruang & Instalasi Cepat

Hanya menempati 40% dari luas gardu induk sipil konvensional

Dapat dipasang pada bantalan beton sederhana dalam waktu 2-3 hari

Tidak perlu ruang peralatan terpisah atau lubang ventilasi

2. Kecerdasan Tinggi

Standar dilengkapi dengan RTU (Remote Terminal Unit)

Mendukung komunikasi 4G/5G atau fiber

Pemantauan tegangan, arus, faktor daya, suhu, dan status pintu secara real-time

Perjalanan jarak jauh/penutupan dan penyesuaian parameter

3. Keselamatan & Perlindungan Lingkungan

Desain bebas minyak opsional (transformator tipe kering)

Kompartemen tegangan tinggi tahan busur

Peringkat perlindungan IP54 mencegah masuknya debu dan air

Masuknya kabel dari bawah, menghilangkan bagian aktif yang terbuka

4. Siklus Hidup Hemat Biaya

Investasi awal 30–40% lebih rendah dibandingkan gardu induk sipil

Pengurangan 60% biaya teknik sipil

Biaya perawatan lebih rendah karena penggantian komponen modular

5. Kemampuan beradaptasi terhadap Lingkungan yang Keras

Kisaran suhu pengoperasian: -25°C hingga +55°C

Lapisan anti korosi untuk kawasan pesisir atau industri

Sistem pemanas internal opsional untuk daerah dingin

Fitur Produk

Aplikasi Produk

Gardu Induk Tipe Kotak Luar Ruangan Prefabrikasi Cerdas YB-24 cocok untuk berbagai skenario yang memerlukan penerapan cepat, tapak kecil, dan pengoperasian cerdas.

Detail Produksi

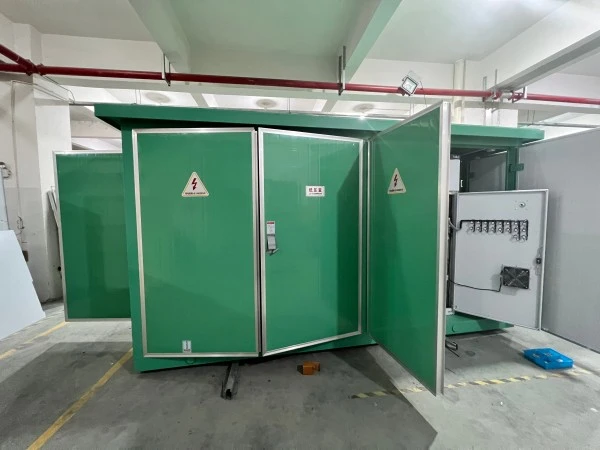

1. Pembuatan Kandang

CNC meninju, menekuk, dan mengelas untuk presisi tinggi

Lapisan bubuk dua lapis (cat dasar kaya seng + lapisan atas poliester) ≥80μm

Uji semprotan garam ≥500 jam

Atap dengan kemiringan 5° untuk mencegah genangan air

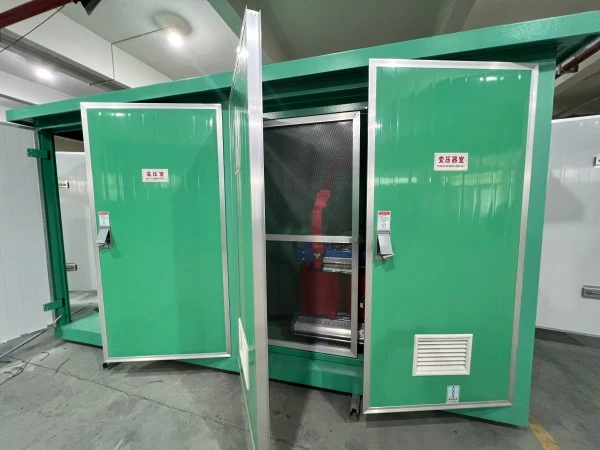

2. Tata Letak Internal

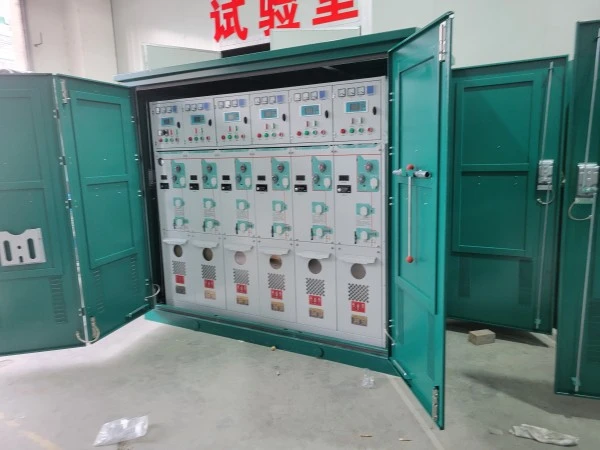

Kompartemen HV: Unit utama cincin SF6 atau sakelar pemutus beban, penangkal petir, sekering tegangan tinggi

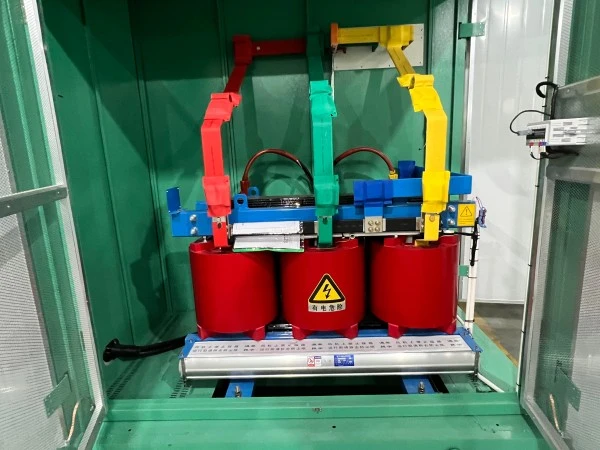

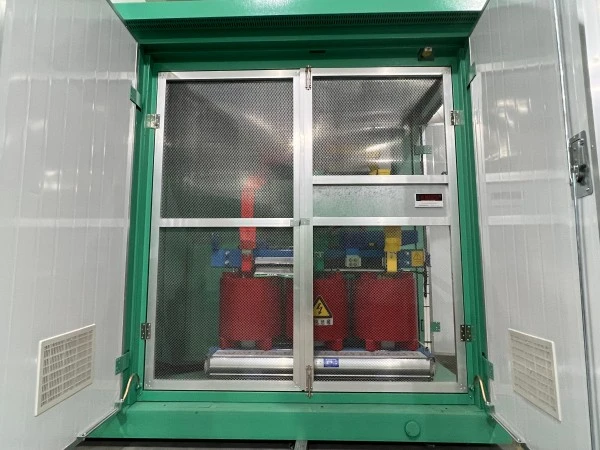

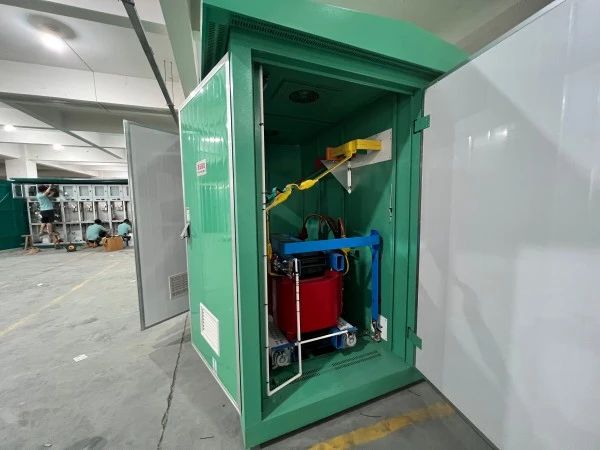

Kompartemen trafo: Trafo dipasang pada roller, panel depan dapat dilepas untuk memudahkan perawatan

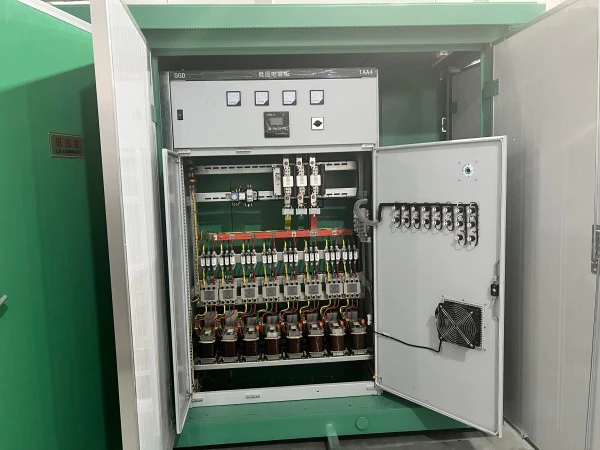

Kompartemen LV: Pemutus utama, pemutus cabang, bank kapasitor otomatis, terminal pemantauan cerdas

Semua kompartemen dipisahkan oleh partisi logam tahan api (Kelas A)

3. Detail Sistem Cerdas

Pemantauan suhu: Sensor PT100 pada belitan transformator dan bagian dalam selungkup

Status pintu: Sakelar kontak magnetik dengan alarm ke cloud

Pengukuran energi: Meteran dua arah Kelas 1 atau 0,5S

Kendali jarak jauh: Mendukung IEC 60870-5-101/104, DNP3.0

Kontrol lokal: HMI yang dilindungi kata sandi dengan pencatatan peristiwa

4. Entri & Pembumian Kabel

Entri kabel bawah dengan grommet karet (peringkat IP54 dipertahankan)

Busbar grounding tembaga khusus (40×4mm) di seluruh kompartemen

Resistensi pentanahan ≤4Ω

5. Pengujian Kualitas Sebelum Pengiriman

Uji ketahanan tegangan frekuensi daya (35kV untuk sisi HV, 2,5kV untuk sisi LV)

Rasio putaran transformator dan uji kehilangan beban tanpa beban

Uji komunikasi sistem cerdas (ping terus menerus selama 30 menit)

Uji hujan (disimulasikan 10mm/menit selama 1 jam)

Pengemasan & Layanan Purna Jual

Kemasan

Seluruh unit dibungkus dengan stretch film + sudut karton bergelombang

Basis palet kayu dengan slot forklift

Kantong pengering di dalam penutup untuk mencegah kelembapan selama pengiriman

Semua bukaan luar ditutup dengan selotip tahan air

Komitmen Layanan Purna Jual

Masa Garansi: 12 bulan sejak tanggal pengiriman (dapat diperpanjang hingga 24 atau 36 bulan dengan kontrak layanan berbayar)

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Apakah Gardu Induk Tipe Kotak Luar Ruangan Prefabrikasi Cerdas YB-24 cocok untuk wilayah pesisir dengan salinitas tinggi?

J: Ya. Penutup standar menggunakan lapisan bubuk anti korosi dengan ketebalan ≥80μm dan lulus uji semprotan garam selama 500 jam. Untuk lingkungan yang sangat korosif (misalnya pelabuhan, pabrik kimia), kami menawarkan penutup baja tahan karat 304/316 dan lapisan tambahan pada busbar internal.

Q2: Dapatkah trafo diganti tanpa mengganti seluruh gardu induk?

J: Ya. Kompartemen trafo dirancang dengan panel samping dan rel roller yang dapat dilepas. Trafo dapat ditarik keluar dari depan atau samping, dan unit pengganti dapat dimasukkan tanpa mengganggu kompartemen HV atau LV. Modularitas ini adalah fitur utama dari desain YB-24.

Q3: Apakah sistem cerdas mendukung koneksi ke sistem SCADA pihak ketiga?

J: Ya. Pengontrol standar mendukung Modbus RTU melalui RS485 dan Modbus TCP melalui Ethernet. Ini juga dapat dikonfigurasi untuk protokol IEC 60870-5-101/104 atau DNP3.0. Kami menyediakan peta register lengkap untuk integrasi sistem.

Q4: Apakah YB-24 diperbolehkan ditempatkan di dekat bangunan tempat tinggal dengan memperhatikan batas kebisingan?

J: Ya. Dengan trafo tipe kering, tingkat kebisingan ≤55dB pada 1 meter, yang memenuhi batas perumahan. Untuk trafo terendam oli, kami menambahkan bantalan peredam getaran dan penutup akustik di dalam kompartemen trafo, sehingga mengurangi kebisingan hingga ≤48dB.

Q5: Berapa waktu pengiriman standar?

A: Untuk konfigurasi standar (800kVA atau lebih rendah, IP54, penutup baja, dengan unit utama cincin), pengiriman adalah 15---20 hari kerja setelah konfirmasi pesanan. Proyek khusus (baja tahan karat, warna khusus, ketinggian ekstra untuk masuk saluran udara) memerlukan 25---30 hari kerja.

Q6: Jenis trafo apa yang tersedia untuk YB-24?

J: YB-24 dapat dikonfigurasi dengantransformator terendam minyakseperti S13/S20 atau trafo tipe kering cor resin epoksi seperti SCB13/SCB14, bergantung pada persyaratan proyek, lingkungan pemasangan, persyaratan keselamatan kebakaran, dan standar lokal.
