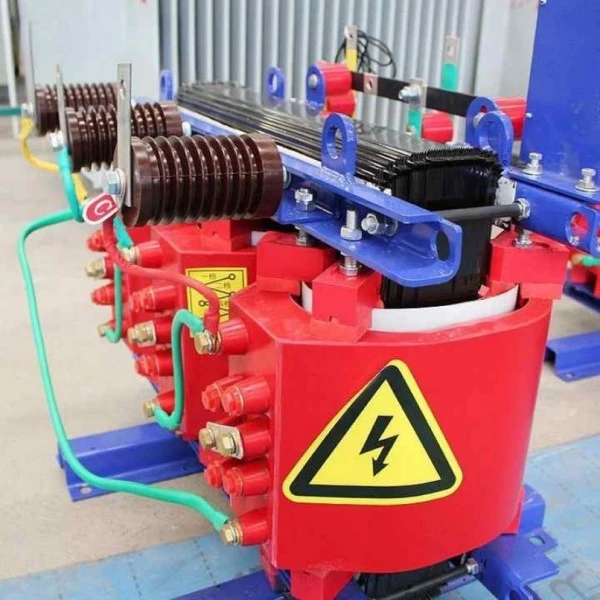

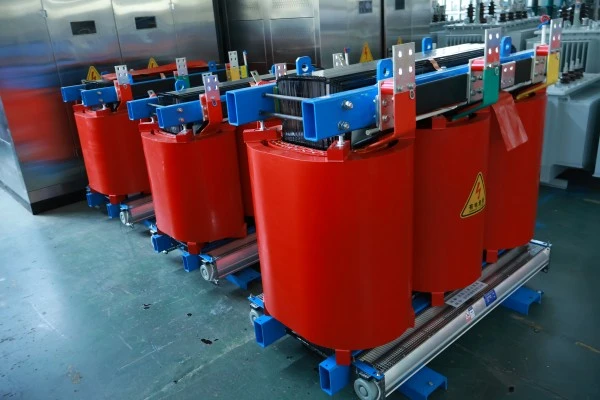

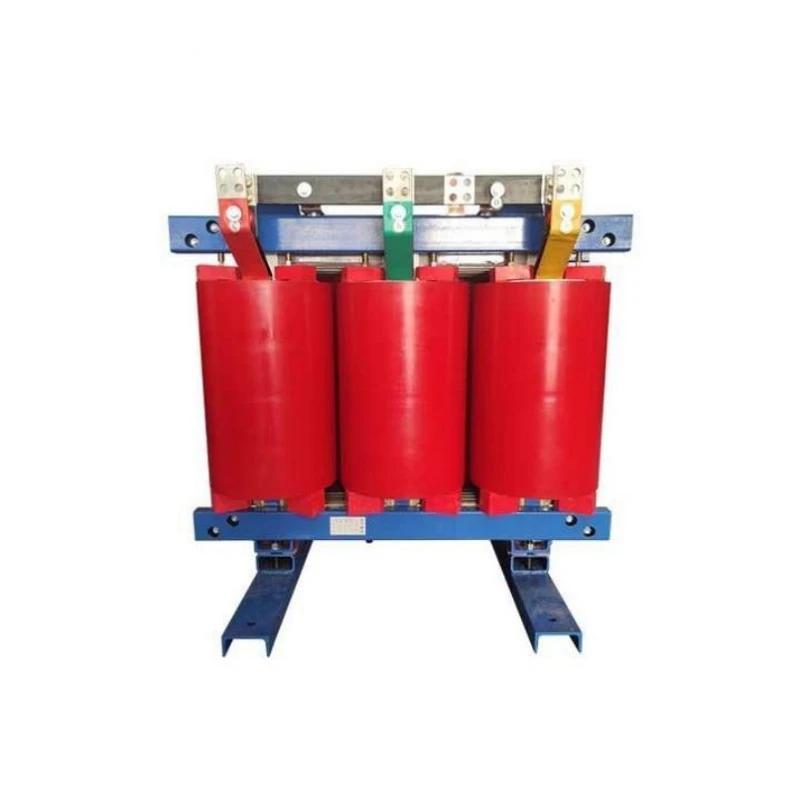

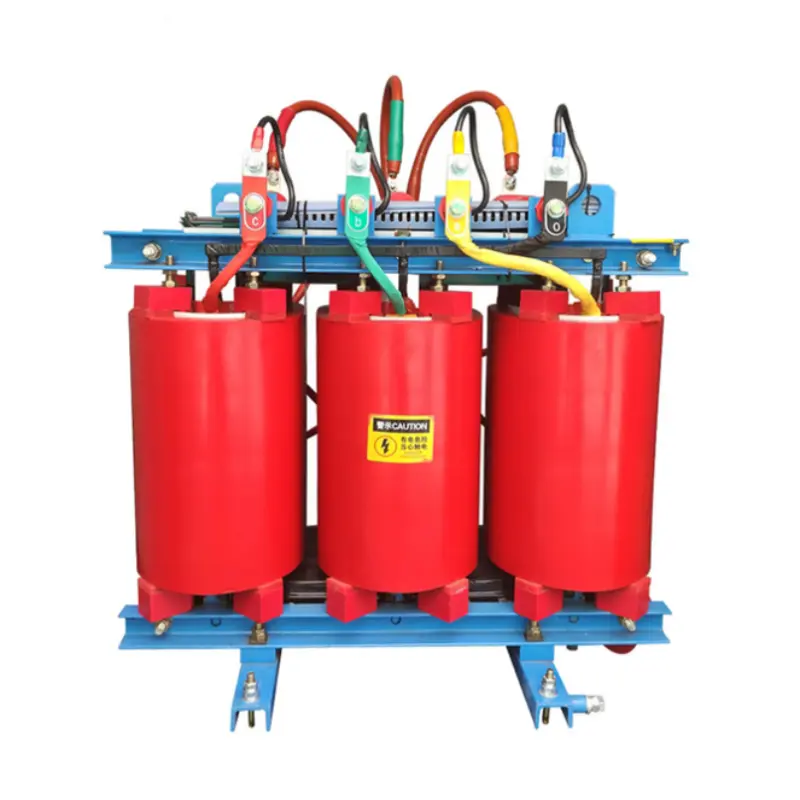

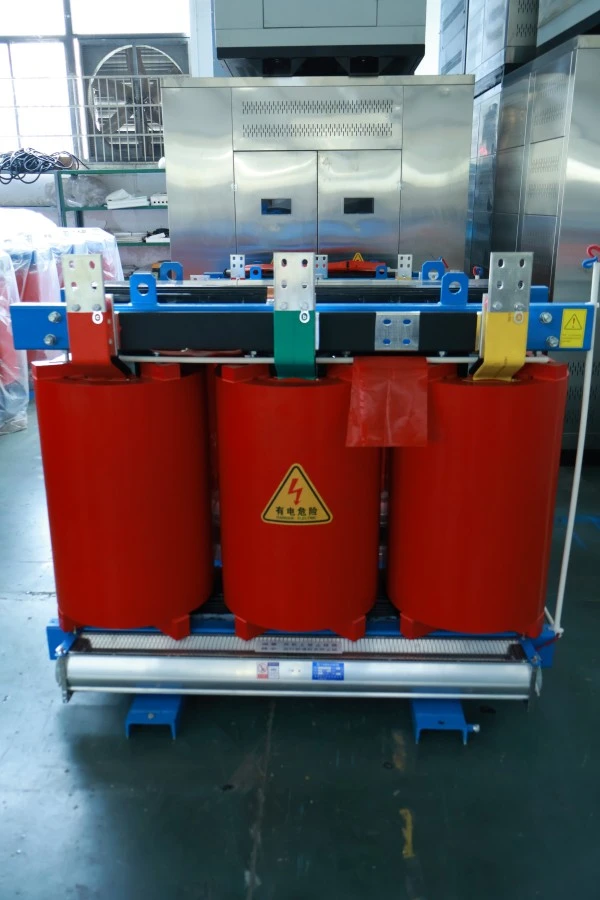

Transformator Daya Tipe Kering Berliku Tembaga SCB13

Apa itu?

Seri SCB13 adalah luka tembaga berinsulasi resin cor tiga fasetransformator daya tipe kering. Dalam penunjukannya, "SC" adalah singkatan dari resin cor (cetakan vakum resin epoksi), "B" menunjukkan gulungan foil, dan "13" mewakili tingkat kinerja, yang berarti nilai kerugiannya memenuhi persyaratan efisiensi energi Tingkat 1 standar nasional GB 20052-2020. Bahan konduktif inti adalah tembaga bebas oksigen dengan kemurnian tinggi, bukan aluminium atau aluminium berlapis tembaga.

Apa fungsinya?

1. Konversi Tegangan : Mengubah tegangan tinggi (10kV, 35kV) menjadi tegangan rendah (400V, 690V) atau ditingkatkan sesuai kebutuhan, memenuhi persyaratan tegangan berbagai peralatan.

2. Distribusi Tenaga Listrik : Sebagai perangkat inti dari sistem distribusi, ia menyalurkan listrik dengan aman ke berbagai beban seperti pabrik industri, kompleks komersial, gedung bertingkat, dan ladang angin.

3. Catu Daya yang Aman: Karena insulasi padat resin epoksinya yang tidak mudah terbakar, ia tidak akan menyemprotkan minyak atau terbakar bahkan jika terjadi kesalahan internal, sehingga sangat cocok untuk instalasi dalam ruangan atau lokasi dengan persyaratan keselamatan kebakaran yang ketat.

4. Pengoperasian yang Tenang: Kebisingan pengoperasian jauh lebih rendah dibandingkan trafo terendam oli tradisional, sehingga cocok untuk kawasan perumahan, rumah sakit, gedung perkantoran, dan lingkungan sensitif kebisingan lainnya.

Singkatnya, Transformator Daya Tipe Kering Berliku Tembaga SCB13 adalah perangkat inti distribusi daya modern yang mengintegrasikan efisiensi energi tinggi, inti yang seluruhnya terbuat dari tembaga, kebisingan rendah, dan keamanan tahan api.

Keunggulan Produk

Dibandingkan dengan trafo tipe kering biasa, produk ini menawarkan lima keunggulan inti:

Gulungan Semua Tembaga, Konduktivitas Luar Biasa :Semua belitan tegangan tinggi dan rendah dililit menggunakan kawat tembaga persegi panjang berenamel atau foil tembaga yang ditarik batang tembaga bebas oksigen. Resistivitas tembaga (kira-kira 0,0172 Ω·mm²/m) jauh lebih rendah dibandingkan aluminium (kira-kira 0,0283 Ω·mm²/m). Oleh karena itu, belitan tembaga dengan penampang yang sama memiliki resistansi yang lebih rendah, pembangkitan panas yang lebih sedikit, dan efisiensi konversi daya yang lebih tinggi. Biaya listrik yang dihemat dalam pengoperasian jangka panjang jauh melebihi selisih investasi awal.

Efisiensi Energi Tingkat 1, Sesuai dengan Strategi Nasional Karbon Ganda :Tingkat kerugian SCB13 dirancang secara ketat untuk memenuhi standar efisiensi energi Tingkat 1 nasional. Rugi-rugi tanpa beban sekitar 10% lebih rendah dibandingkan SCB12, dan rugi-rugi beban 5% lebih rendah. Untuk trafo 1000kVA yang beroperasi 8.000 jam per tahun, hal ini menghemat biaya listrik lebih dari 10.000 yuan per tahun, memulihkan perbedaan harga dibandingkan trafo standar dalam waktu 3-5 tahun.

Pengecoran Vakum Resin Epoksi, Isolasi Andal :Gulungan dicetak dan diawetkan dengan resin epoksi Huntsman (atau kualitas setara) yang diimpor dalam kondisi vakum, sehingga sepenuhnya menghilangkan gelembung udara. Lapisan insulasi yang diawetkan memiliki kekuatan mekanik yang tinggi, ketahanan terhadap guncangan termal, ketahanan retak, dan perlindungan terhadap kelembapan/kotoran. Debit sebagian dikendalikan di bawah 5pC, jauh lebih tinggi dari standar nasional.

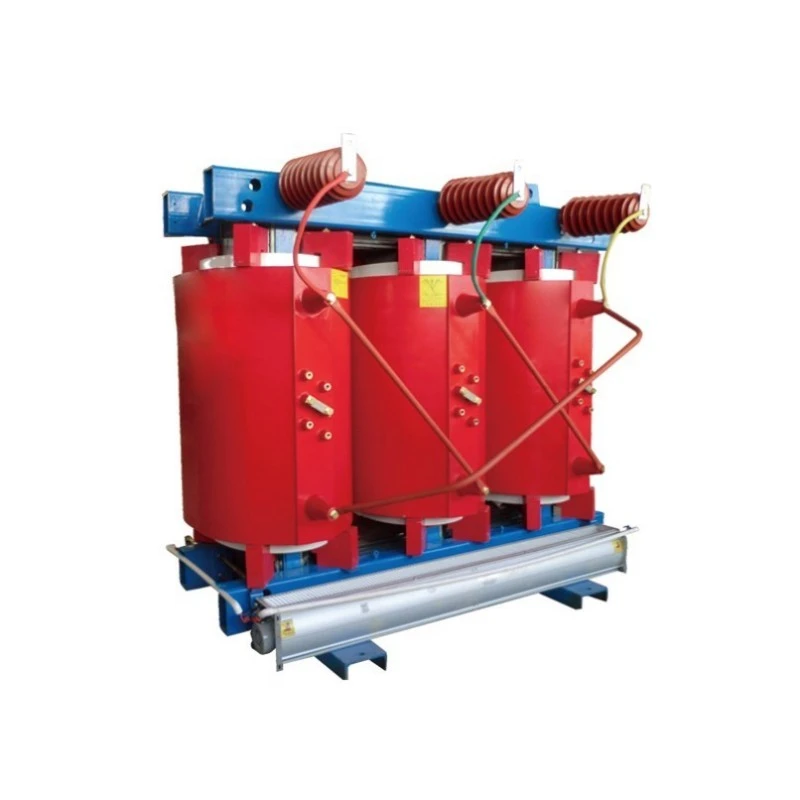

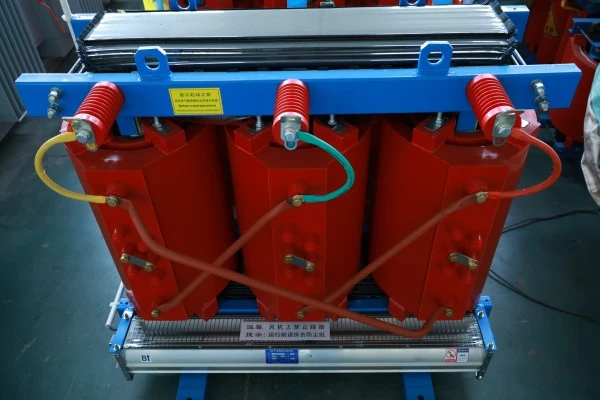

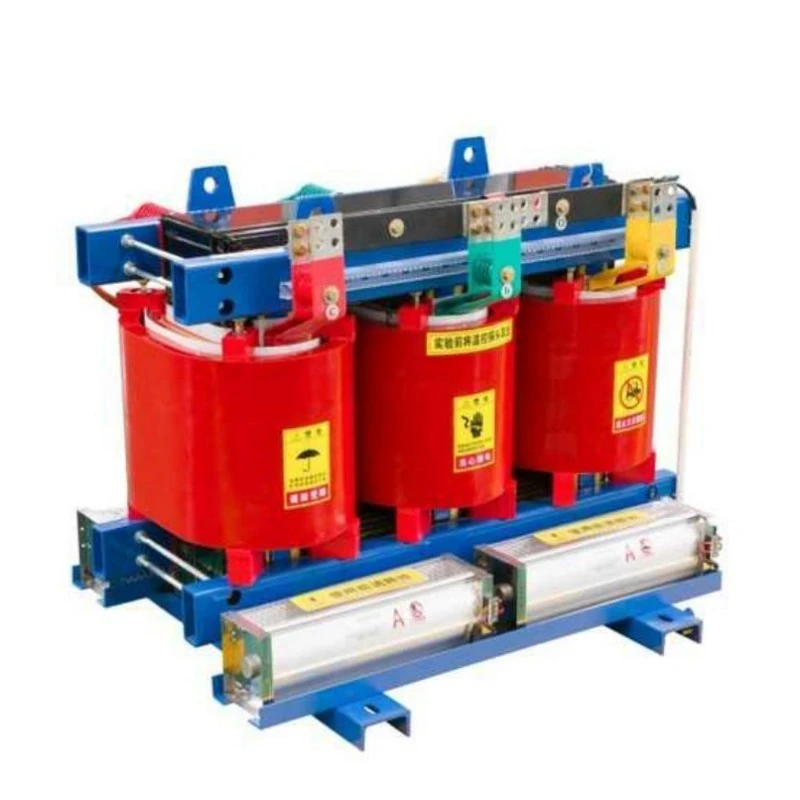

Kapasitas Kelebihan Beban yang Kuat, Beradaptasi dengan Beban yang Berfluktuasi :Di bawah pendinginan alami, ia dapat beroperasi dalam jangka panjang dengan kelebihan beban 10%; dengan pendinginan udara paksa (kipas terpasang), kapasitas keluaran dapat meningkat hingga lebih dari 120% dari nilai pengenal. Untuk puncak beban musiman (misalnya penggunaan AC di musim panas), tidak diperlukan peningkatan kapasitas secara langsung.

Tahan Lembab dan Tahan Kontaminasi, Kemampuan Beradaptasi Lingkungan yang Kuat:Permukaan gulungan cor resin epoksi halus, padat, dan tidak higroskopis. Bahkan setelah dimatikan di lingkungan dengan kelembapan relatif 100%, perangkat dapat langsung menyala dengan beban penuh tanpa pemanasan awal. Sangat cocok untuk lingkungan lembab atau korosif seperti ruang distribusi bawah tanah, area dengan kadar garam tinggi di pesisir, dan pabrik kimia.

Fitur Produk

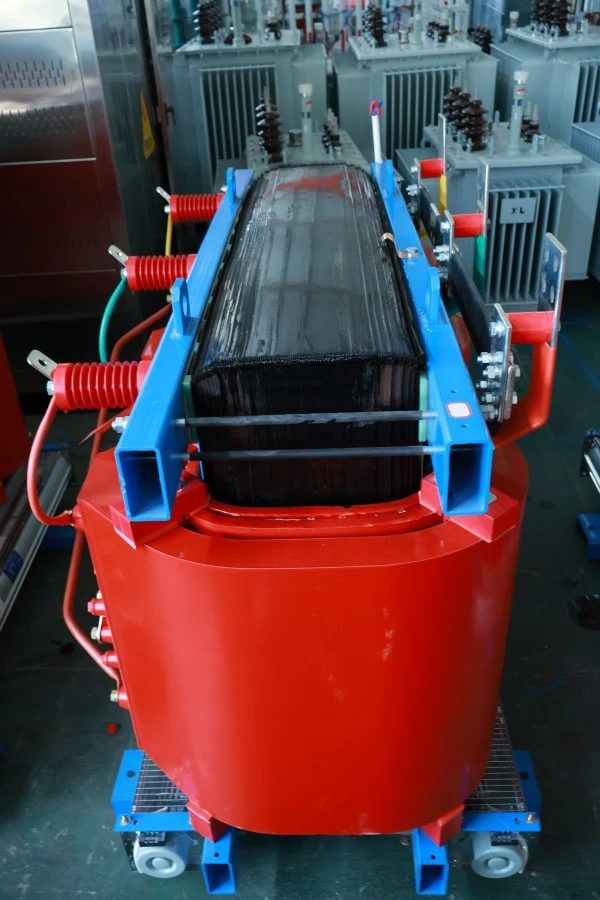

Struktur Inti: Menggunakan teknologi laminasi putaran langkah 45° yang sepenuhnya dipadukan, dengan anggota badan inti dan kuk dijepit dengan tali pengikat atau pelat berkekuatan tinggi. Penerapan baja silikon berorientasi butir dengan permeabilitas tinggi (B30R090 atau kualitas lebih tinggi) meminimalkan kerugian histeresis dan arus eddy.

Gulungan Tegangan Rendah: Luka dengan kertas tembaga, difiksasi di ujungnya dengan cincin ujung resin. Lebar foil tembaga sama dengan tinggi belitan, memberikan distribusi putaran ampere aksial yang seragam dan ketahanan yang sangat tinggi terhadap gaya elektromagnetik hubung singkat. Insulasi lapisan menggunakan bahan DMD yang sudah diresapi sebelumnya.

Gulungan Tegangan Tinggi: Luka pada segmen berlapis menggunakan kawat tembaga persegi panjang berenamel Kelas H, dengan cetakan resin di antara setiap lapisan, membentuk insulasi komposit resin epoksi yang diperkuat serat kaca yang kuat. Keran disalurkan keluar dari tengah belitan untuk meningkatkan distribusi tegangan impuls.

Kontrol Suhu & Sistem Perlindungan: Setiap belitan fasa telah tertanam RTD platinum PT100 untuk pemantauan suhu titik panas secara real-time. Fitur pengontrol suhu cerdas yang menyertainya: tampilan suhu koil digital, alarm suhu berlebih (setpoint yang dapat disesuaikan), output trip suhu berlebih, dan start/stop kipas otomatis (jika pendinginan udara paksa dipasang secara opsional).

Opsi Penutup: Penutup dengan peringkat perlindungan IP20 (benda padat), IP23 (air yang menetes vertikal), atau IP40 (partikel kecil) opsional, terbuat dari baja tahan karat, paduan aluminium, atau baja canai dingin berlapis bubuk. Penutup dilengkapi bukaan ventilasi dan kunci pintu yang saling bertautan.

Koneksi & Pemasangan: Sisi tegangan tinggi menggunakan terminal kabel karet silikon berpelindung penuh/isolasi penuh atau terminal konvensional; sisi tegangan rendah menggunakan busbar tembaga berlapis timah. Bagian bawah trafo dilengkapi dengan dasar baja saluran dan roller untuk memudahkan penentuan posisi dan pergerakan.

Aplikasi Produk

Transformator Daya Tipe Kering Berliku Tembaga SCB13 sangat ideal untuk skenario berikut:

Gedung Bertingkat Tinggi & Pusat Komersial: Dipasang di ruang distribusi basement atau lantai peralatan, elevator listrik, HVAC, penerangan, dan sistem proteksi kebakaran. Karakteristiknya yang tidak mudah terbakar memenuhi peraturan kebakaran gedung, dan kebisingan yang rendah tidak mengganggu penghuni di lantai atas.

Perusahaan Industri & Pertambangan : Sistem distribusi tenaga listrik di pabrik mobil, pabrik komponen elektronik, dan bengkel permesinan presisi. Gulungan yang seluruhnya terbuat dari tembaga tahan terhadap lonjakan arus akibat seringnya motor hidup/berhenti, memberikan stabilitas tegangan yang baik.

Energi Terbarukan: Peningkatan koneksi jaringan untuk pembangkit listrik PV terdistribusi, trafo daya tambahan untuk pembangkit listrik tenaga angin, trafo isolasi untuk sistem penyimpanan energi. Efisiensi energi yang tinggi mengurangi kerugian konversi daya.

Infrastruktur Transportasi : Trafo layanan stasiun untuk stasiun kereta bawah tanah, catu daya untuk bangunan sinyal kereta api kecepatan tinggi, pusat distribusi listrik terminal bandara, sistem tenaga pantai pelabuhan. Ketahanan kelembaban dan kemampuan menahan arus pendek memenuhi tuntutan keandalan angkutan kereta api yang tinggi.

Pusat Data & Stasiun Pangkalan Komunikasi : Menyediakan daya yang bersih dan stabil untuk server, sakelar, dan sistem UPS. Pengoperasian yang senyap (biasanya di bawah 55dB) tidak mengganggu personel pusat data.

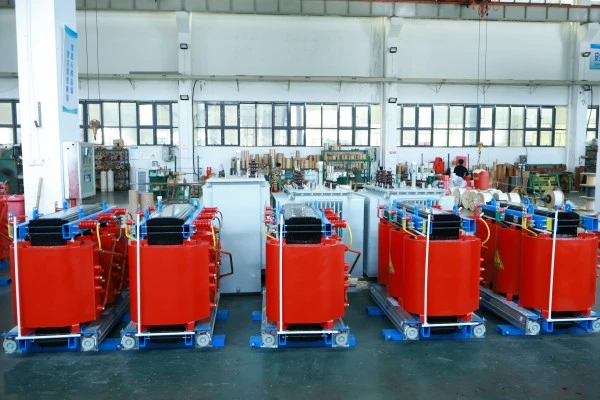

Detail Produksi

Proses Penggulungan Foil Tembaga Tegangan Rendah

Gulungan tegangan rendah dililit menggunakan foil tembaga lebar penuh pada mesin penggulung foil khusus. Tepi foil tembaga dibulatkan untuk mencegah pelepasan korona. Pada setiap putaran, kertas insulasi DMD yang telah diresapi secara otomatis ditempatkan di antara lapisan, dan kontrol tegangan online memastikan foil tembaga tergulung rapat. Setelah penggulungan selesai, seluruh rakitan ditempatkan ke dalam cetakan untuk pengecoran vakum resin epoksi, membentuk struktur monolitik dan bebas rongga. Proses ini meningkatkan kemampuan menahan hubung singkat pada belitan tegangan rendah lebih dari 30% dibandingkan dengan struktur lilitan kawat.

Gulungan Lapisan Tersegmentasi Tegangan Tinggi

Gulungan tegangan tinggi dibagi menjadi 4-6 segmen (pancake), dan masing-masing segmen dibagi lagi menjadi 2-4 lapisan. Saluran (atau saluran udara) antar segmen meningkatkan pembuangan panas, sementara pelapisan mengurangi tegangan antar lapisan. Keran diambil dari putaran tertentu pada segmen tertentu dan ditandai dengan petunjuk berwarna berbeda. Semua sambungan menggunakan las busur argon atau las tekanan dingin untuk memastikan resistansi kontak minimal.

Perawatan Pengurangan Kebisingan Inti

Setelah laminasi inti selesai, seluruh inti diberi tekanan vakum dengan pernis isolasi pengurang kebisingan yang diformulasikan khusus, meredam getaran mikro antara lembaran baja silikon dan antara lembaran dan bagian penjepit. Bantalan karet silikon suhu tinggi ditempatkan di antara inti dan belitan, serta di antara belitan dan bagian penjepit. Dengan perawatan ini, kebisingan tanpa beban dapat dijaga di bawah 55dB (untuk 315kVA ke bawah), sebanding dengan dengungan lemari es rumah tangga.

Pengujian Pabrik Komprehensif

Setiap Transformator Daya Tipe Kering Berliku Tembaga SCB13 menjalani pengujian berikut sebelum meninggalkan pabrik: pengukuran resistansi belitan; pengukuran rasio tegangan dan verifikasi kelompok vektor; pengukuran impedansi hubung singkat dan kehilangan beban; pengukuran arus tanpa beban dan kehilangan beban; resistansi isolasi dan pengukuran faktor disipasi dielektrik; uji ketahanan tegangan yang diterapkan; uji ketahanan tegangan induksi; pengukuran debit parsial. Data pengujian dicatat secara otomatis dan laporan pengujian pabrik diberikan bersama pengiriman.

Parameter Produk (Spesifikasi)

Pengemasan & Purna Jual

Metode Pengemasan

1. Badan transformator dibungkus dengan film PE tahan air, area kritis ditutupi dengan bantalan pelindung lembut.

2. Dikemas dalam peti kayu lapis kelas ekspor yang kokoh dengan dasar palet untuk penanganan forklift.

3. Bagian dalam peti diisi dengan bantalan karton poliuretan atau sarang lebah yang diperluas untuk mencegah kerusakan akibat getaran pengangkutan.

4. Tanda yang jelas di bagian luar: pusat gravitasi, titik angkat, tahan lembab, jangan terbalik.

Layanan Purna Jual

1. Masa Garansi Gratis: 12 bulan sejak tanggal pengiriman.

2. Setiap kegagalan yang disebabkan oleh cacat desain, material, atau produksi selama masa garansi akan diperbaiki atau diganti secara gratis oleh perusahaan kami (termasuk biaya transportasi yang wajar).
