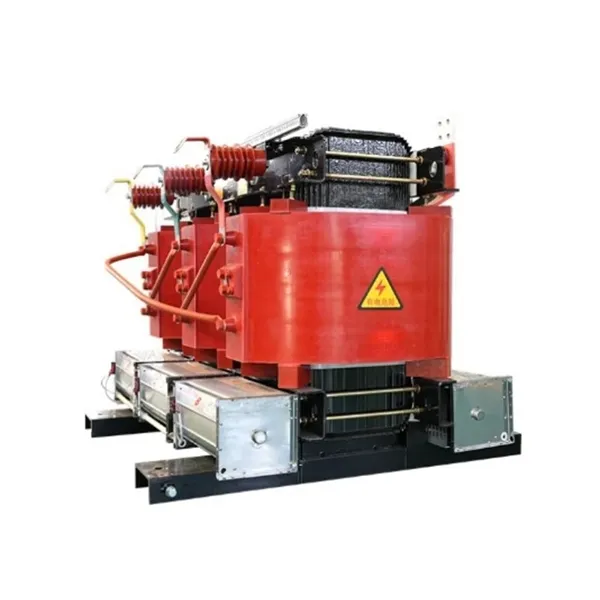

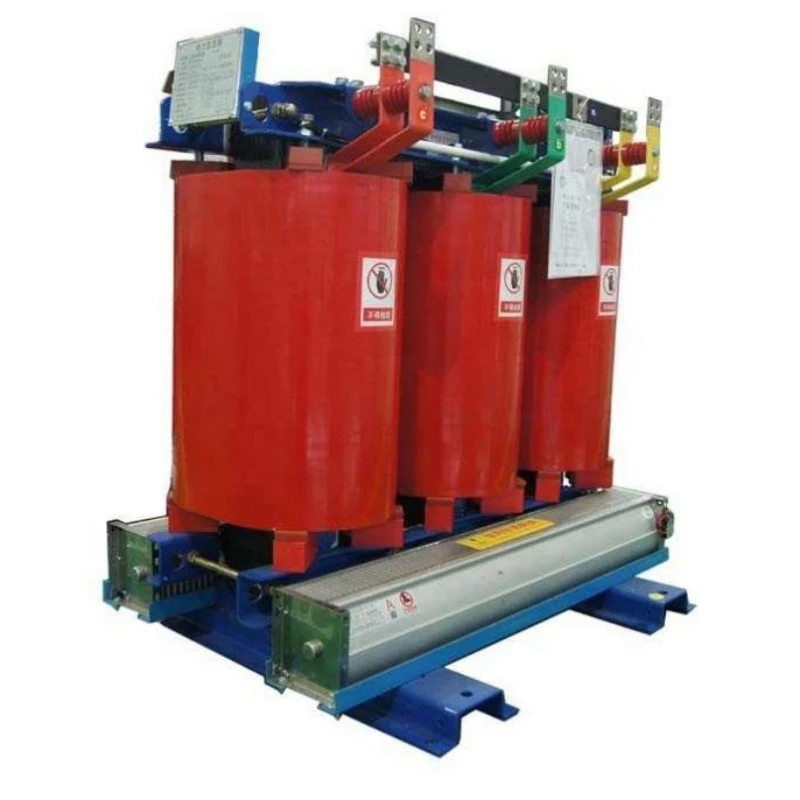

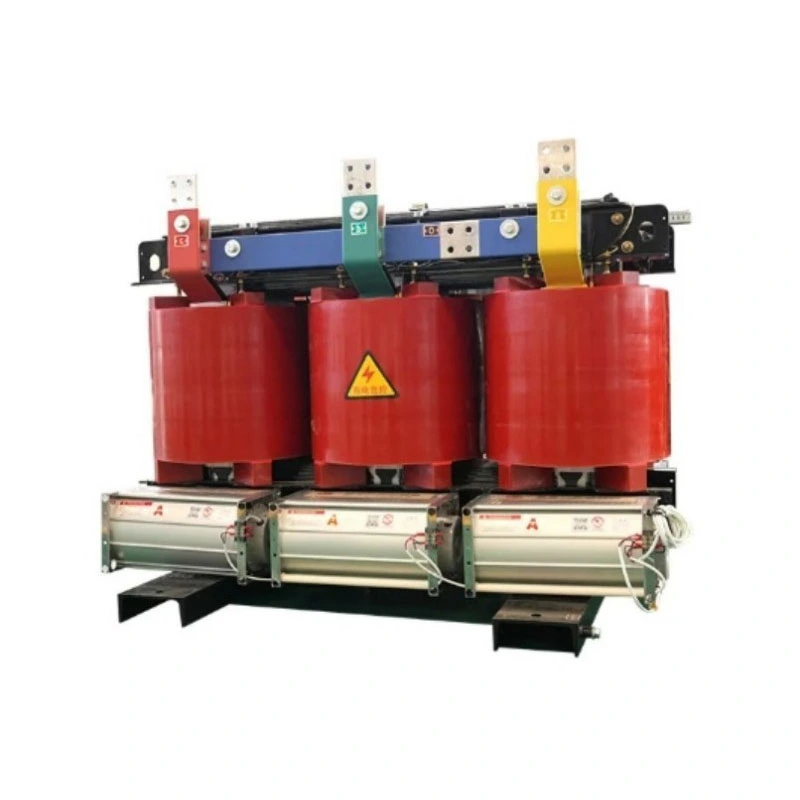

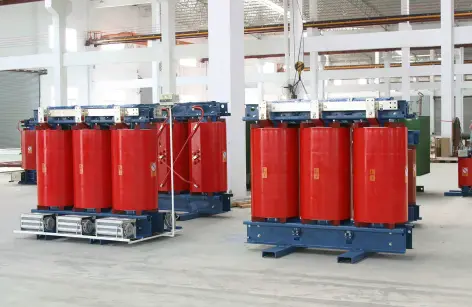

Transformator Tipe Kering Isolasi Luar Ruangan Pendingin Udara

Produk ini adalah tipe luar ruangan, tipe isolasi,transformator tipe keringmemanfaatkan pendingin udara (ANAN). Ia tidak bergantung pada media cair apa pun untuk isolasi atau pembuangan panas, melainkan menggunakan konveksi alami atau pendinginan udara paksa untuk mengendalikan kenaikan suhu.

Apa fungsinya?

1. Isolasi Listrik : Menciptakan penghalang listrik fisik antara belitan primer dan sekunder, secara efektif memutus loop tanah, menekan harmonik, dan menyaring gangguan frekuensi tinggi dan lonjakan dari jaringan, memberikan daya "bersih" ke beban sensitif.

2. Transformasi Tegangan : Menaikkan atau menurunkan tegangan AC sesuai kebutuhan, menyesuaikan dengan kebutuhan catu daya berbagai peralatan.

3. Perlindungan Keselamatan: Melalui desain isolasi, mencegah kontak personel langsung dengan sisi bertegangan tinggi, secara signifikan mengurangi risiko sengatan listrik.

4. Adaptasi Luar Ruangan: Penutup kokoh yang dirancang dengan peringkat perlindungan IP54 atau lebih tinggi memungkinkannya tahan terhadap angin, hujan, debu, semprotan garam, dan paparan sinar UV jangka panjang.

Singkatnya, ketika Anda membutuhkan solusi konversi dan isolasi daya yang aman, bersih, dan bebas perawatan di lingkungan luar ruangan yang keras, Transformator Tipe Kering Isolasi Luar Ruangan Pendingin Udara ini adalah solusi intinya.

Keunggulan Produk

Dibandingkan dengan trafo tipe kering dalam ruangan yang terendam oli tradisional atau standar, produk ini menawarkan lima keunggulan inti:

1. Nol Polusi, Bebas Perawatan: Desain bebas oli sepenuhnya menghilangkan risiko kontaminasi tanah atau air akibat kebocoran, serta biaya pemeliharaan dan waktu henti yang terkait dengan pengujian dan penggantian oli tahunan. Untuk proyek luar ruangan di bawah peraturan lingkungan yang ketat, ini merupakan keuntungan yang menentukan.

2. Toleransi Lingkungan Luar Ruangan yang Unggul: Memanfaatkan proses Impregnasi Tekanan Vakum (VPI) dan sistem insulasi Kelas H (180°C), dikombinasikan dengan penutup luar ruangan yang dilas dan disegel sepenuhnya yang terbuat dari baja tahan karat atau baja Aluzinc. Beroperasi secara stabil pada suhu sekitar dari -25°C hingga 50°C dan kelembapan relatif hingga 95%. Tahan terhadap semprotan garam, jamur, dan korosi.

3. Keamanan Tertinggi dengan Isolasi Listrik : Insulasi yang diperkuat antara belitan primer dan sekunder mencapai tegangan ketahanan dielektrik 3kV hingga 5kV (tergantung model). Secara efektif mengisolasi komponen DC, harmonik ketiga, dan berbagai dampak lonjakan arus dari jaringan, melindungi instrumen presisi hilir.

4. Pendinginan Udara Alami, Tenang dan Andal : Mengandalkan konveksi udara untuk pembuangan panas tanpa kipas (opsional). Kebisingan pengoperasian jauh lebih rendah dibandingkan trafo terendam oli. Dengan tidak adanya komponen mekanis yang berputar pada komponen inti, Mean Time Between Failures (MTBF) meningkat secara signifikan.

5. Kapasitas Kelebihan Beban Tinggi, Dapat Digunakan dalam Keadaan Darurat : Kapasitas kelebihan beban darurat hingga 120% untuk pengoperasian berkelanjutan, 150% untuk pengoperasian jangka pendek. Selama puncak beban luar ruangan yang tidak terduga (misalnya, beberapa motor dihidupkan secara bersamaan), tidak diperlukan peningkatan kapasitas secara langsung, sehingga memberikan waktu yang berharga bagi pengguna.

Fitur Produk

Inti: Baja silikon berorientasi butiran canai dingin dengan permeabilitas tinggi, proses sambungan putaran bertahap, secara signifikan mengurangi kehilangan tanpa beban dan arus menarik.

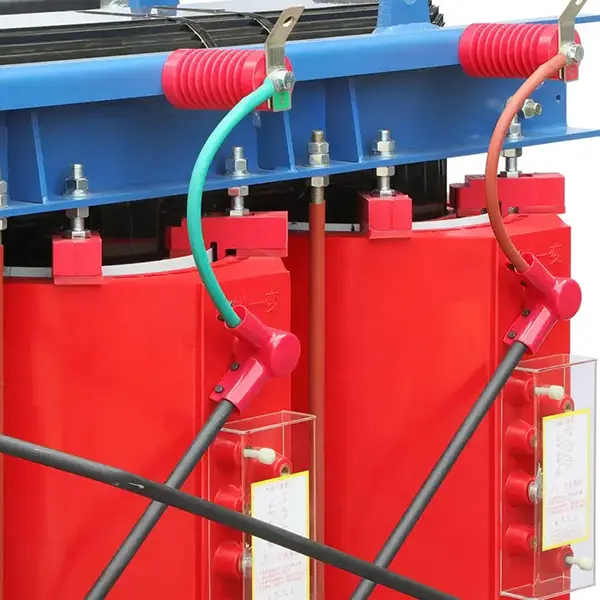

Gulungan: Gulungan tegangan tinggi dan rendah menggunakan konduktor yang seluruhnya terbuat dari tembaga (aluminium opsional), dibungkus dengan Nomex® atau kertas insulasi aramid serupa, diproses melalui impregnasi vakum VPI dengan pernis tanpa pelarut, membentuk struktur insulasi padat yang kuat, tahan lembab, dan tahan suhu tinggi.

Struktur Isolasi : Gulungan primer dan sekunder digulung pada kumparan terpisah atau kaki inti independen, dengan pelindung elektrostatis opsional di antara keduanya, meminimalkan kapasitansi kopling dan memberikan penekanan interferensi frekuensi tinggi yang sangat baik.

Penutup Pelindung: Perlindungan standar IP54 (kedap debu, tahan percikan), IP65 opsional. Penutup terbuat dari baja tahan karat setebal 2,0 mm atau baja Galvalume, dilengkapi atap tahan hujan, kisi-kisi berventilasi baja tahan karat, dan kunci anti-bongkar.

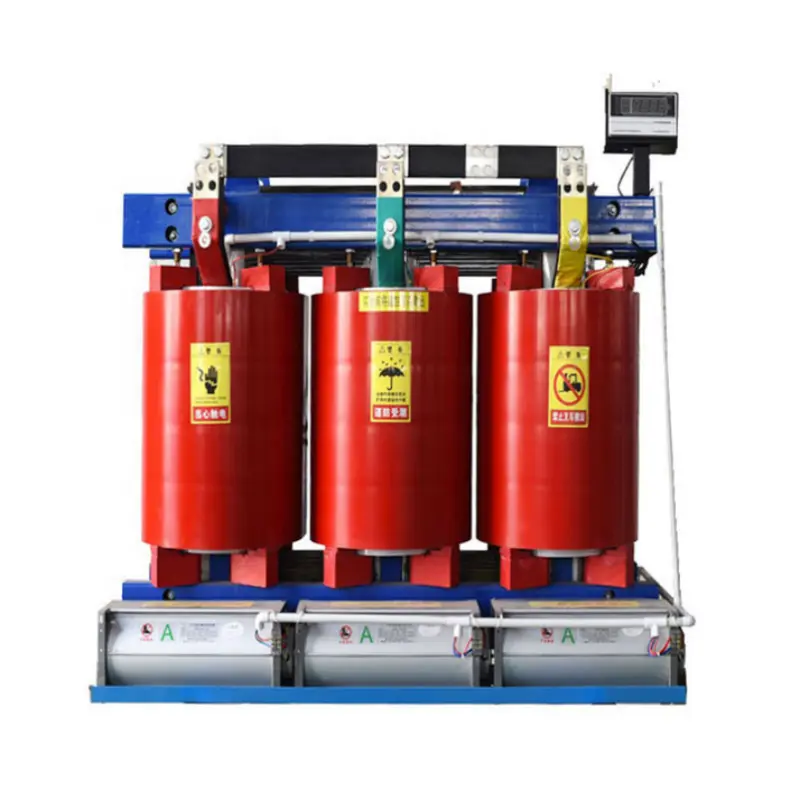

Sistem Kontrol Suhu: Sensor suhu PTC atau PT100 RTD internal, dapat dihubungkan ke pengontrol suhu cerdas untuk alarm suhu berlebih, perlindungan tersandung, dan aktivasi kipas otomatis (jika kipas opsional dipasang).

Terminal : Kotak sambungan tegangan tinggi luar ruangan dengan segel karet silikon dan entri kelenjar kabel. Sisi tegangan rendah menggunakan busbar tembaga berlapis timah atau konektor tahan air.

Aplikasi Produk

Transformator Tipe Kering Isolasi Luar Ruangan Pendingin Udara ini banyak digunakan dalam skenario berikut:

Pembangkitan Energi Terbarukan: Isolasi pada sisi tegangan rendah pembangkit listrik PV dan gardu induk pembangkit listrik tenaga angin, mengisolasi tegangan keluaran inverter sebelum sambungan jaringan atau pasokan listrik lokal.

Peralatan Industri Luar Ruangan: Isolasi catu daya untuk platform pengeboran minyak, penghancur tambang terbuka, sistem tenaga pantai pelabuhan, mesin bor terowongan (mesin pelindung), mencegah lonjakan jaringan listrik yang merusak peralatan.

Daya Sementara & Darurat: Isolasi keluaran generator untuk acara luar ruangan, kompetisi olahraga, dan lokasi bantuan bencana, menyediakan daya bersih untuk peralatan audio, video, dan kontrol.

Infrastruktur Pengisian Daya: Transformator isolasi masukan untuk pengisi daya cepat DC luar ruangan, mencegah umpan balik harmonis ke jaringan sekaligus melindungi modul pengisian daya.

Jaringan & Distribusi Cerdas: Layanan stasiun atau trafo isolasi di dalam unit utama ring luar ruangan dan gardu induk kompak, menyediakan daya yang aman dan andal untuk terminal otomasi (DTU/FTU).

Detail Produksi

Proses Impregnasi Tekanan Vakum VPI

Semua belitan diresapi dengan pernis isolasi tanpa pelarut dalam kondisi vakum, menghilangkan udara internal dan memungkinkan pernis menembus sepenuhnya di antara belokan, lapisan, dan ke ground. Setelah proses curing, ia membentuk struktur "padat" monolitik dengan konduktivitas termal, kekuatan mekanik, dan ketahanan terhadap kelembapan yang jauh melebihi proses impregnasi standar.

Kotak Persimpangan Khusus Luar Ruangan

Kotak stopkontak bertegangan rendah dilengkapi dengan panel pendukung isolasi tahan api, dengan jarak listrik yang cukup (>20mm) di antara busbar tembaga. Entri kabel menggunakan gasket multi-segel dan kelenjar kabel, kompatibel dengan berbagai kabel lapis baja atau berselubung karet, mencegah masuknya uap air di sepanjang kabel ke dalam kotak.

Kandang Baja Tahan Karat Tugas Berat

Penutup dibuat menggunakan pemotongan laser, pembengkokan CNC, dan pengelasan robotik, dengan semua lapisan disegel terus menerus. Pintu dilengkapi pegangan pengunci tiga titik dan gasket penyegel tahan cuaca. Penutup atas dirancang sebagai pelindung hujan bersudut dan dilengkapi baut mata pengangkat untuk memudahkan pengangkatan di luar ruangan.

Pengemasan, Pengiriman & Purna Jual

Metode Pengemasan

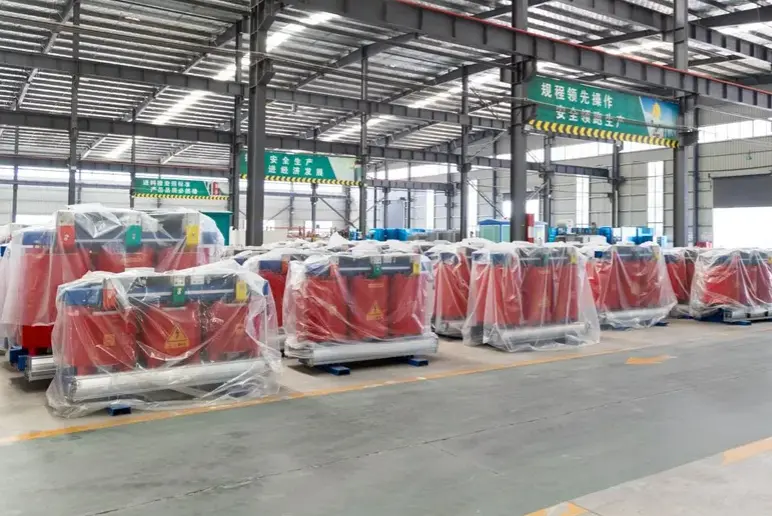

1. Badan transformator dibungkus dengan film PE tahan lembab, pengering ditempatkan di dalam.

2. Dikemas dalam peti kayu tugas berat atau kotak kayu lapis bebas fumigasi (memenuhi standar ekspor), dikelilingi oleh busa kepadatan tinggi atau kantong berisi udara sebagai bantalan.

3. Label seperti “Moisture Proof”, “Fragile”, dan “This Way Up” ditempel di bagian luar kotak.

Metode Pengiriman

1. Domestik: Truk logistik khusus (kapasitas kecil dapat dikirim melalui barang berat Deppon/SF Express).

2. Ekspor: Pengaturan angkutan laut, kereta api, atau udara, termasuk dokumentasi bea cukai.

Layanan Purna Jual

1. Masa Garansi: 12 bulan sejak tanggal penerimaan.

2. Perbaikan atau penggantian gratis untuk cacat produksi selama masa garansi.

Pertanyaan yang Sering Diajukan (Tanya Jawab)

Q1: Bukankah Trafo Tipe Kering Isolasi Luar Ruangan Pendingin Udara ini lebih rentan terhadap panas berlebih dan terbakar dibandingkan dengan trafo terendam oli biasa?

J: Justru sebaliknya. Meskipun udara memiliki konduktivitas termal yang lebih rendah dibandingkan minyak, produk kami menggunakan insulasi Kelas H (berperingkat 180°C) dan proses impregnasi vakum VPI. Panas dari belitan secara efisien dialirkan dan dibuang melalui selungkup. Untuk kapasitas yang sama, desain kami memiliki margin kenaikan suhu yang lebih besar, sehingga kecil kemungkinannya mengalami kegagalan terbakar akibat kebocoran oli dan rendahnya level oli pada unit tradisional. KitaTransformator Tipe Kering Isolasi Luar Ruangan Pendingin Udaraberoperasi dengan suhu titik panas jauh di bawah batas isolasi bahkan pada beban penuh dalam kondisi luar ruangan 40°C.

Q2: Pada hari hujan di luar ruangan, bukankah air hujan akan masuk melalui kisi-kisi pendingin dan menyebabkan korsleting di dalam?

J: Tidak. Peringkat perlindungan enklosur kami adalah IP54. Kisi-kisinya memiliki saluran bergaya labirin internal dan layar jaring logam. Pengujian menunjukkan bahwa meskipun disemprotkan langsung dari depan dengan intensitas curah hujan 10mm per menit, bagian dalamnya tetap kering sepenuhnya. Semua port masuk kabel menggunakan kelenjar tersegel tingkat ledakan, yang sepenuhnya menghalangi jalur masuknya kelembapan.
