Transformator Tipe Kering Resin Epoksi Pendingin Udara

Apa itu?

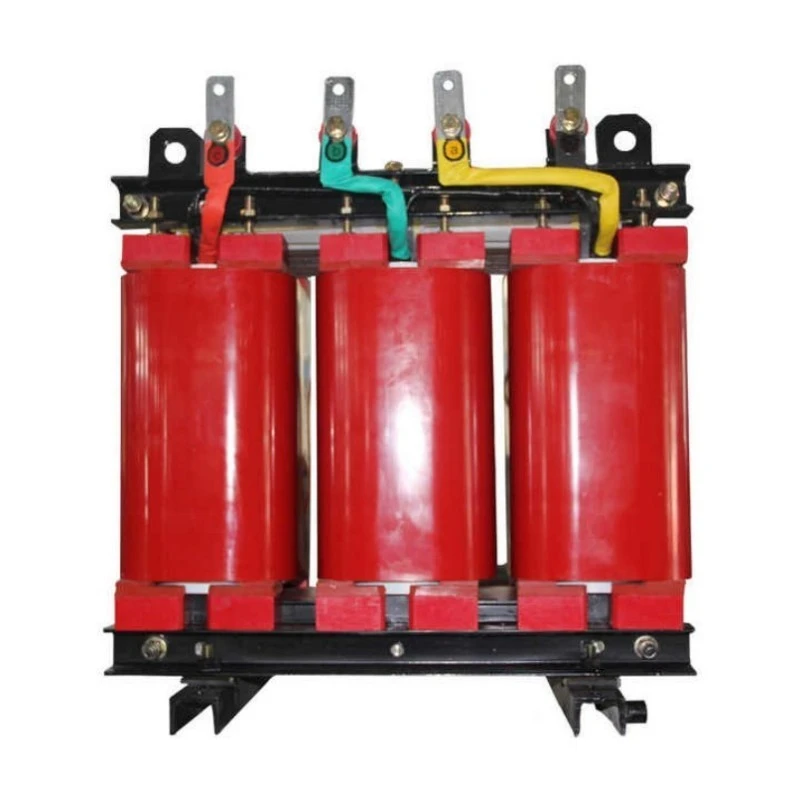

Transformator Tipe Kering Resin Epoksi Pendingin Udara adalah perangkat konversi daya yang sepenuhnya bebas oli di mana semua belitan tegangan tinggi dan rendah sepenuhnya dikemas dalam resin epoksi cor di bawah tekanan vakum. Berbeda dengan trafo konvensional yang mengandalkan minyak mineral atau cairan sintetis untuk insulasi dan pendinginan, unit ini hanya menggunakan udara sebagai media pendingin — baik konveksi alami (AN) atau udara paksa opsional (AF). Resin epoksi memiliki tiga tugas: insulasi listrik primer, perlindungan mekanis terhadap kelembapan dan kontaminan, serta struktur kaku yang tahan terhadap gaya arus pendek.

Apa fungsinya?

Transformasi Tegangan : Menurunkan tegangan menengah (6kV, 10kV, 20kV, 35kV) menjadi tegangan pemanfaatan (208V, 400V, 480V, 690V) untuk beban industri, komersial, dan perumahan. Alternatifnya, meningkatkan voltase untuk interkoneksi jaringan energi terbarukan.

Distribusi Tenaga yang Aman dari Kebakaran: Menyalurkan listrik ke dalam gedung, garasi parkir bawah tanah, rumah sakit, dan pusat data di mana trafo berisi minyak dilarang oleh peraturan kebakaran. Epoksi yang dapat padam sendiri (nilai UL 94 V-0) tidak akan menyebarkan api.

Daya Bersih untuk Beban Sensitif : Menyediakan isolasi antara sirkuit primer dan sekunder, menyaring harmonisa, menekan lonjakan arus, dan menghilangkan loop tanah yang mengganggu peralatan pencitraan medis, mesin CNC, dan instrumen laboratorium.

Pengoperasian di Lingkungan Luar Ruangan & Keras: Dengan penutup IP54 atau IP65 opsional, trafo tahan terhadap hujan, salju, badai debu, semprotan garam, dan suhu ekstrem dari -30°C hingga +55°C tanpa penurunan kinerja.

Intinya, Transformator Tipe Kering Resin Epoksi Pendingin Udara adalah pilihan utama ketika keselamatan, kepatuhan terhadap lingkungan, dan keandalan jangka panjang tidak dapat dinegosiasikan.

Parameter Produk (Spesifikasi)

Fitur dan Aplikasi Produk (Format Tanya Jawab)

Q1: Apa yang membuat insulasi resin epoksi lebih unggul dibandingkan desain luka terbuka?

J: Tiga keuntungan utama. Pertama, kekebalan terhadap kelembapan — epoksi bersifat non-higroskopis. Transformator Tipe Kering Resin Epoksi Pendingin Udara menyala kembali secara instan setelah dimatikan selama berminggu-minggu dalam kelembapan 100%, sementara unit luka terbuka memerlukan pemanasan awal. Kedua, perlindungan kontaminasi — debu konduktif tidak dapat menembus permukaan epoksi padat, sehingga menghilangkan risiko pelacakan dan flashover. Ketiga, kekuatan mekanik — belitan yang dienkapsulasi menahan gaya hubung singkat hingga 25× arus pengenal tanpa deformasi.

Aplikasi: Pusat Data — Tanpa risiko akumulasi debu, pengoperasian senyap di bawah 55dB, dan epoksi yang dapat padam sendiri memenuhi persyaratan NFPA 75 untuk ruang peralatan TI.

Q2: Bagaimana kinerjanya di luar ruangan tanpa minyak?

J: Dengan penutup IP54/IP65 (baja tahan karat, atap hujan miring, ventilator labirin), trafo tahan terhadap hujan, debu, dan semprotan garam. Gulungan epoksi lebih tahan terhadap korosi dibandingkan radiator berisi oli. Untuk lokasi pesisir, tersedia 316 penutup baja tahan karat.

Aplikasi: Pembangkit Listrik Tenaga Surya & Taman Angin — Lokasi terpencil dan tidak memiliki staf mendapat manfaat dari nol pengambilan sampel minyak, nol inspeksi kebocoran, dan tidak ada sistem pemadaman kebakaran. Unit beroperasi tanpa pengawasan selama bertahun-tahun dalam suhu ekstrem dari -30°C hingga +55°C.

Q3: Dapatkah menangani lonjakan dan kelebihan beban start motor?

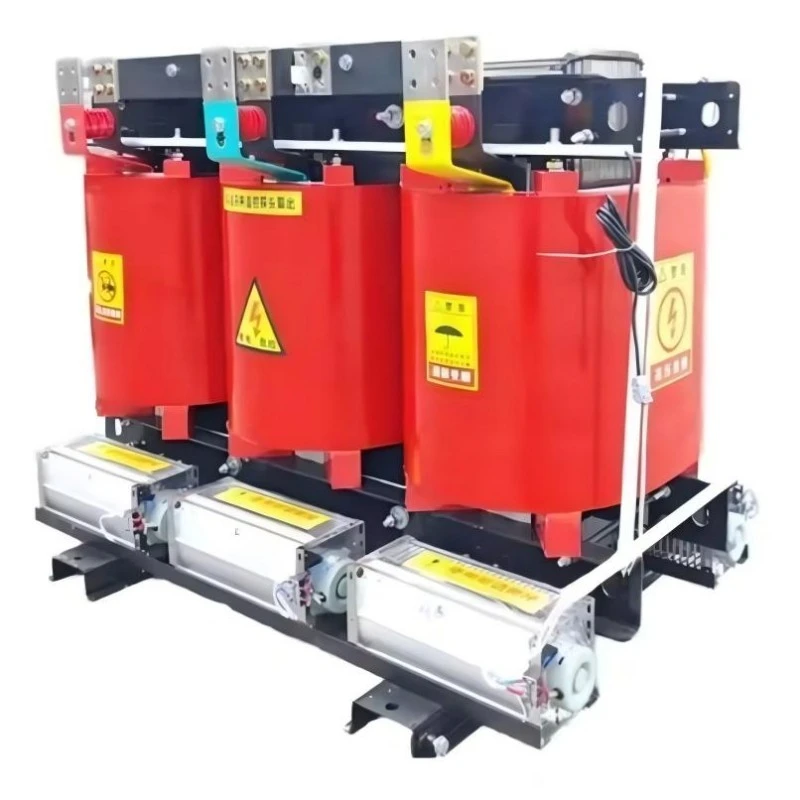

J: Ya. Insulasi Kelas H (180°C) memungkinkan beban berlebih terus menerus sebesar 110% dalam pendinginan alami (AN), dan 130% selama 30 menit. Dengan opsi udara paksa (AF), kapasitas meningkat 20-25% — kipas mulai otomatis pada suhu 80°C. Untuk beban berlebih siklik yang parah melebihi 150%, konsultasikan dengan teknisi kami.

Aplikasi: Manufaktur Industri — Jalur perakitan otomotif dan pabrik stamping mengalami perubahan beban yang parah. Impedansi rendah (4-6%) mempertahankan pengaturan tegangan dalam ±3%, sementara belitan epoksi menahan getaran yang dapat merusak las radiator berisi oli.

Q4: Apakah ini benar-benar bebas perawatan?

A: Trafo inti tidak memerlukan penggantian oli, tidak ada pengujian dielektrik, tidak ada filtrasi, tidak ada penggantian gasket. Hanya tiga pemeriksaan sederhana setiap 12-24 bulan: bersihkan kisi-kisi/kipas dengan udara bertekanan, terminal pemeriksaan torsi, dan periksa penutupnya. Total upaya tahunan: kurang dari dua jam oleh teknisi listrik yang berkualifikasi.

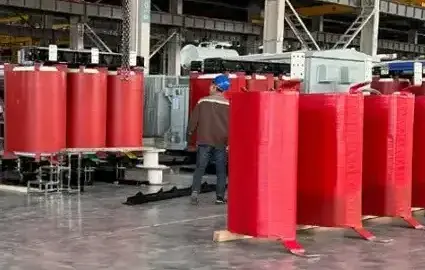

Detail Produksi — Apa yang Membuat Lugao Lebih Unggul dari Pesaing

Pertanyaan yang Sering Diajukan (Tanya Jawab)

Q1: Berapa efisiensi sebenarnya dari Transformator Tipe Kering Resin Epoksi Pendingin Udara, dan apakah efisiensinya menurun seiring waktu?

J: Efisiensi pada beban 75% (titik pengoperasian tipikal) adalah 98,7% untuk unit 1000kVA, meningkat menjadi 99,1% untuk unit 2500kVA. Efisiensi ditentukan oleh kehilangan inti (konstan, bergantung pada kualitas baja silikon) dan kehilangan tembaga (bervariasi berdasarkan kuadrat beban). Keuntungan utama dari Transformator Tipe Kering Resin Epoksi Pendingin Udara adalah efisiensinya tidak menurun seiring waktu karena enkapsulasi epoksi mencegah masuknya uap air yang akan meningkatkan kehilangan. Transformator berisi minyak sering kali mengalami penurunan efisiensi setelah 10-15 tahun karena penurunan minyak dan peningkatan kadar air insulasi kertas. Unit epoksi kami menjaga efisiensi pabrik selama masa pakai 30+ tahun. Kami memberikan jaminan nilai kerugian pada setiap unit dan akan mengganti selisihnya jika pengujian lapangan menunjukkan kerugian yang lebih tinggi dalam masa garansi.

Q2: Bagaimana cara memilih kapasitas yang tepat untuk aplikasi saya?

J: Hitung total beban tersambung Anda dalam kVA, lalu terapkan faktor keragaman. Untuk beban terus menerus (pencahayaan, HVAC, server), gunakan 100% papan nama. Untuk beban terputus-putus (motor, tukang las, elevator), gunakan 50-70% tergantung siklus kerja. Kemudian tambahkan 20-25% margin ekspansi di masa depan. Contoh: Pabrik dengan beban kontinu 800kVA + beban motor 400kVA (faktor keragaman 0,6 → 240kVA) + ekspansi 20% = (800+240)×1,2 = 1248kVA → pilih 1250kVA atau 1500kVA. Ukuran yang terlalu besar meningkatkan biaya awal dan kehilangan tanpa beban; ukuran yang terlalu kecil menyebabkan panas berlebih dan kegagalan dini. Teknisi kami memberikan bantuan pengukuran gratis — cukup kirimkan daftar beban dan siklus tugas Anda. Untuk aplikasi motor berat, kami merekomendasikan pendinginan udara paksa (AF) untuk menangani lonjakan start tanpa melebihi batas kenaikan suhu.

Q3: Dapatkah trafo dipasang di ruang terbatas seperti terowongan atau lemari besi?

J: Tentu saja. ItuTransformator Tipe Kering Resin Epoksi Pendingin Udarasangat ideal untuk ruang terbatas karena tidak memerlukan ruang penyimpanan minyak (menghemat jarak 2-3 meter di semua sisi). Jarak minimum untuk ventilasi adalah 300mm di semua sisi dan 600mm di atasnya. Untuk instalasi terowongan, kami menawarkan versi low-profile di mana tinggi enclosure dikurangi sebesar 200mm (kisi-kisi pendingin dipindahkan ke samping, bukan ke atas). Namun, suhu sekitar di terowongan dapat meningkat karena adanya peralatan lain — kami akan melakukan analisis termal untuk memastikan pendinginan yang memadai. Jika konveksi alami tidak mencukupi, opsi AF (udara paksa) dengan kipas yang dipasang langsung ke rangka inti memberikan pendinginan tambahan tanpa menambah jejak.

Mengapa Memilih Kekuatan Lugao?

Manufaktur Tingkat Lanjut: Didukung oleh peralatan produksi dan metode pengujian yang canggih.

Kualitas Bersertifikat: bersertifikat ISO 9001 dan SGS; produk utama memiliki sertifikasi CCC dan CE.

Pengujian Pabrik: Produk menjalani pemeriksaan dan pengujian kualitas sebelum pengiriman.

Pengalaman Proyek: Peralatan digunakan dalam jaringan listrik, fasilitas industri, pertambangan, kereta api, konstruksi, dan proyek pembangkit listrik masyarakat.

Dukungan Teknis: Dukungan profesional mulai dari pemilihan dan penyesuaian produk hingga pengiriman.
