Transformator Daya Cor Resin Epoksi SCB13 800kva

Peralatan Apa Ini?

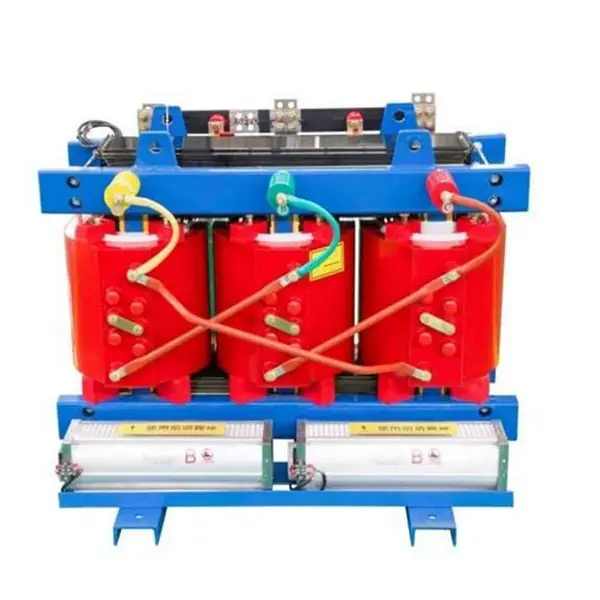

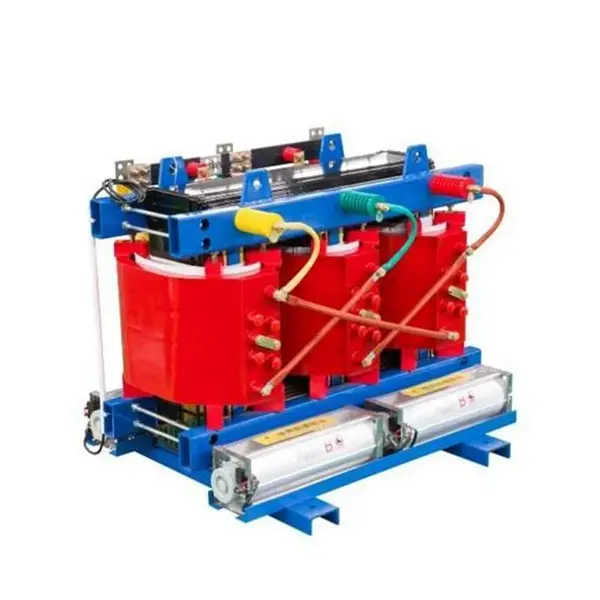

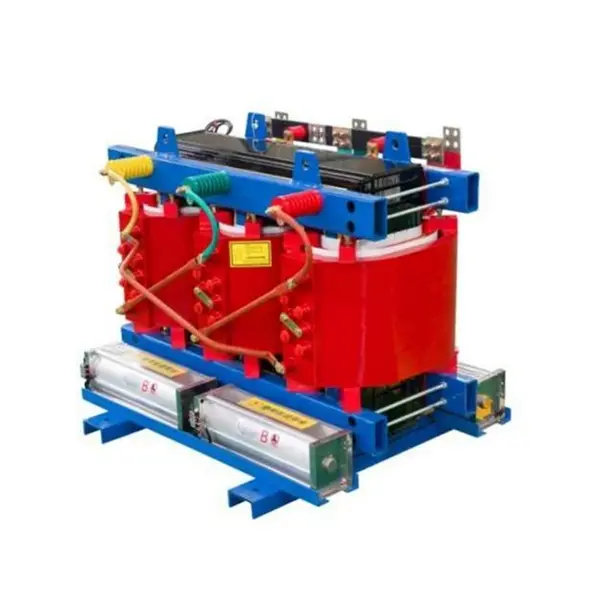

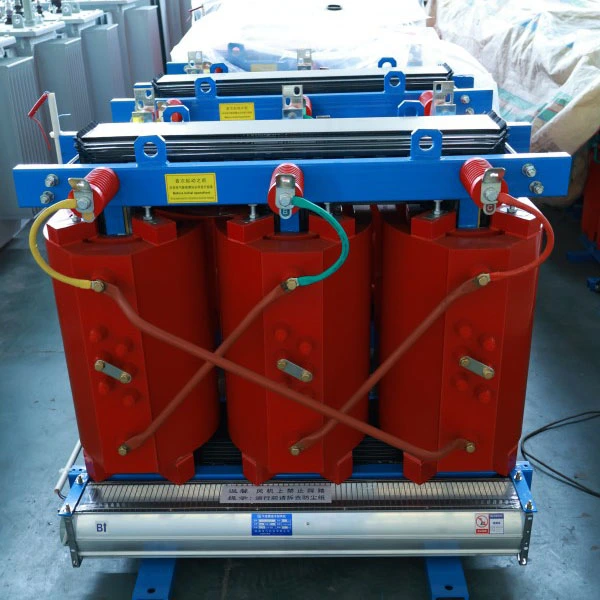

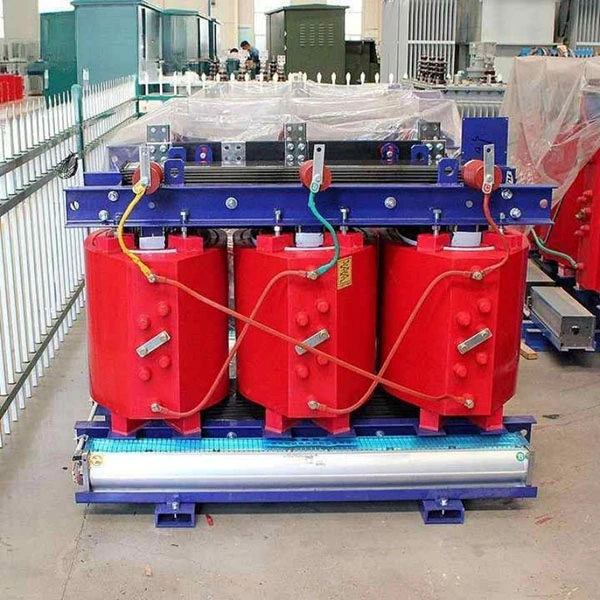

SCB13-800kVA Epoxy Resin Cast Power Transformer adalah transformator daya tiga fase yang diproduksi menggunakan proses pengecoran resin epoksi vakum. Itu milik keluarga transformator tipe kering yang hemat energi.

Rincian Kode Model:

● S – Tiga Fase

● C – Resin Cor (Epoksi)

● B – Gulungan Foil Tegangan Rendah

● 13 – Kode seri kinerja, mewakili tingkat efisiensi energi

Apa fungsinya?

Fungsi inti dari peralatan ini adalah untuk menurunkan tegangan tinggi (10kV atau 35kV) ke tegangan rendah (400V/380V), memberikan daya yang aman dan stabil ke berbagai beban listrik. Berbeda dengan trafo berisi oli tradisional, trafo ini tidak menggunakan oli isolasi untuk pendinginan. Sebaliknya, ia beroperasi menggunakan insulasi padat epoksi yang dikombinasikan dengan pendingin udara alami.

Deskripsi Produk

SCB13-800kVA Epoxy Resin Cast Power Transformer adalah transformator daya dengan efisiensi tinggi,transformator tipe kering tiga fasadirancang untuk distribusi listrik modern. Ini fitur pengecoran vakum resin epoksi, gulungan foil tegangan rendah, dan memenuhi standar efisiensi energi Level 2 GB 20052-2020 (mendekati Level 1). Ideal untuk aplikasi yang menuntut penghematan energi, keamanan kebakaran, dan keandalan.

Dinilai 800kVA dengan rasio tegangan standar 10kV/0,4kV (dapat disesuaikan hingga 6kV, 20kV, atau 35kV). Insulasi padat epoksi bebas minyak menghilangkan risiko kebocoran, kebakaran, dan ledakan, sehingga cocok untuk gedung bertingkat, kereta bawah tanah, rumah sakit, pusat data, dan pabrik kimia.

Kinerja listrik utama: kehilangan tanpa beban ≤1090W, kehilangan beban (120°C) ≤6260W, impedansi hubung singkat 6% (dapat disesuaikan 4%-10%), pelepasan sebagian ≤5pC, dan kebisingan ≤55dB pada jarak 1 meter.

Dilengkapi dengan sistem kontrol suhu cerdas (sensor PT100, kipas otomatis start/stop, alarm panas berlebih, dan trip) dan komunikasi RS485 untuk integrasi sistem BA. Proses pengecoran VPI memastikan enkapsulasi tahan lembab dan tahan api. Inti menggunakan baja silikon permeabilitas tinggi dengan sambungan step-lap. Perlindungan standar IP20 (IP23 opsional).

Dengan umur desain 30 tahun dan perawatan minimal, SCB13-800kVA adalah pilihan yang andal dan ekonomis untuk sistem distribusi baru atau yang ditingkatkan.

Aplikasi Produk

Aplikasi Khas:

Gedung bertingkat tinggi, kompleks komersial, rumah sakit, pusat data, stasiun kereta bawah tanah, bandara, pabrik kimia, stasiun energi terbarukan, dan lokasi mana pun yang keselamatan kebakarannya merupakan persyaratan penting.

Fitur Produk

Efisiensi Tinggi & Penghematan Energi – Biaya Operasional Lebih Rendah

Kerugian tanpa beban berkurang 20%-37% dibandingkan seri SCB11; kehilangan beban berkurang 15%-30%

Kehilangan beban tanpa beban 800kVA tipikal ≤ 1090W, kehilangan beban (pada 120°C) ≤ 6260W

Memenuhi standar efisiensi energi Tingkat 2 GB 20052-2020; beberapa parameter mencapai Level 1

Perhitungan Manfaat Ekonomi:

Berdasarkan 8.000 jam pengoperasian per tahun dengan biaya $0,11/kWh, dibandingkan dengan trafo SCB11 standar, penghematan listrik tahunan sekitar $2.000-$2.700. Perbedaan harga pulih dalam waktu sekitar 3 tahun.

Keamanan & Keandalan – Tahan Api dan Tahan Ledakan dengan Risiko Nol

Keuntungan Inti:

Dapat padam sendiri: Titik nyala resin epoksi > 300°C; nyala api tidak menyebar, dan padam dengan sendirinya bila sumber panasnya dihilangkan

Desain bebas minyak: Benar-benar menghilangkan risiko kebocoran minyak, kebakaran, dan ledakan; tidak perlu lubang penampung minyak

Kemampuan menahan arus pendek yang tinggi: Struktur yang diperkuat fiberglass berkekuatan tinggi yang dibentuk oleh pengecoran vakum meningkatkan kemampuan menahan arus pendek lebih dari 30%

Pelepasan sebagian yang sangat rendah: Pelepasan sebagian dapat dikontrol di bawah 5pC, sehingga memperlambat penuaan isolasi secara signifikan

Mengatasi Kekhawatiran Pelanggan Nyata:

T: Saat memasang trafo di ruang bawah tanah gedung bertingkat, apa yang paling menjadi fokus inspeksi kebakaran?

J: Otoritas pemadam kebakaran fokus utamanya pada "risiko penyebaran kebakaran" dan "emisi asap beracun". SCB13 kami menggunakan pengecoran resin epoksi, yang secara inheren tahan api dan tidak menghasilkan gas beracun terhalogenasi saat dibakar (sesuai dengan GB/T 1094.11-2022). Ini adalah keuntungan besar yang tidak dapat ditandingi oleh trafo berisi minyak. Banyak kompleks komersial dan proyek rumah sakit di kota-kota tingkat pertama dan kedua telah lulus tinjauan keselamatan kebakaran yang ketat justru karena fitur ini.

T: Trafo tipe kering sensitif terhadap kelembapan. Bisakah mereka bekerja pada musim hujan di wilayah selatan?

J: Trafo tipe kering konvensional memang sensitif terhadap kelembapan, namun SCB13 kami menggunakan proses pengecoran vakum di mana resin epoksi membungkus belitan sepenuhnya, membentuk lapisan insulasi tertutup. Perangkat keras inti dan penjepit menjalani perawatan anti-korosi khusus, memungkinkan pengoperasian normal di lingkungan dengan kelembapan relatif 100%. Tidak diperlukan perawatan pengeringan sebelum memulai kembali setelah dimatikan.

Pemantauan Cerdas – Sekilas tentang Suhu

Sistem Kontrol Suhu Cerdas Standar:

Sensor resistensi platinum PT100 yang sudah tertanam di setiap belitan fase untuk pemantauan suhu waktu nyata

Pengontrol secara siklis menampilkan suhu belitan tiga fase – mudah dibaca

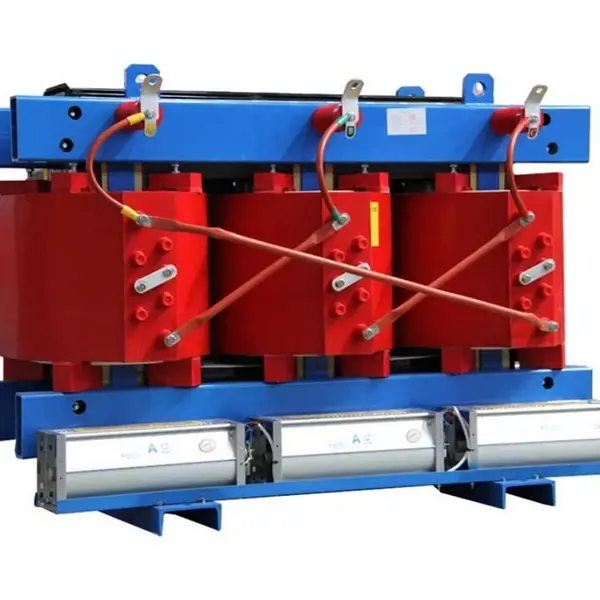

Secara otomatis memulai/menghentikan kipas pendingin yang dipasang di bawah (mulai pada >100°C, berhenti pada <80°C)

Memberikan alarm suhu berlebih (setpoint yang dapat disesuaikan) dan perlindungan trip suhu berlebih

Pengoperasian dengan Kebisingan Rendah – Tenang dan Tidak Mengganggu

Data Terukur:

Untuk 800kVA ke bawah, tingkat kebisingan ≤ 55dB diukur 1 meter dari peralatan

Teknologi sambungan inti putaran penuh 45° + bantalan peredam getaran selanjutnya dapat mengurangi kebisingan sebesar 5-8dB

Kapasitas Kelebihan Beban yang Kuat – Dapat Diandalkan Saat Hal Penting

Parameter Kemampuan Kelebihan Beban:

Pendinginan alami (AN) – dapat beroperasi pada beban 100% secara terus menerus

Pendinginan udara paksa (AF) – kapasitas dapat ditingkatkan sebesar 40-50%

Dapat menahan beban terukur 150% selama 2 jam

Skenario Aplikasi:

Periode permintaan puncak di musim panas, perlindungan listrik saat kejadian kritis, pembagian beban sementara ketika salah satu trafo gagal – di "momen kritis" ini, kapasitas kelebihan beban SCB13 memastikan kontinuitas pasokan listrik.

Bebas Perawatan – Mudah dan Bebas Khawatir

Keuntungan Perawatan:

Bebas minyak – tidak perlu penyaringan oli atau pengujian kromatografi oli secara berkala

Permukaan berliku halus – debu tidak mudah menumpuk

Tidak ada bagian yang bergerak – tingkat kegagalan sangat rendah

Perawatan harian hanya memerlukan pengecekan tampilan suhu dan pembersihan saluran udara pendingin

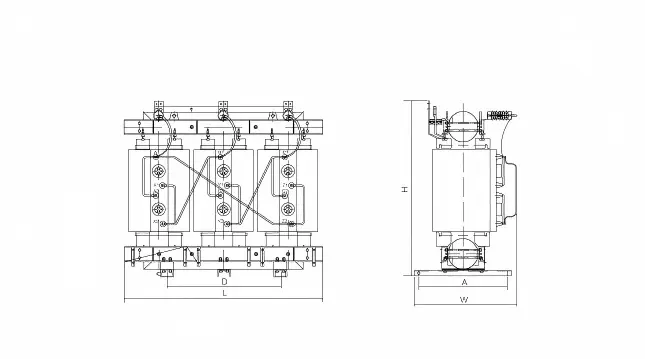

Parameter Produk (Spesifikasi)

Komitmen Layanan Purna Jual

Masa Garansi: 12 bulan sejak tanggal pengiriman (dapat diperpanjang hingga 36 atau 60 bulan dengan kontrak layanan berbayar)

Dukungan Teknis: Konsultasi teknis gratis seumur hidup; perhitungan beban dan optimalisasi solusi selama tahap seleksi

Layanan Lapangan: Panduan instalasi, bantuan commissioning, penanganan kesalahan (gratis selama garansi, berdasarkan biaya setelah garansi)

Pasokan Suku Cadang: Pengontrol suhu, kipas angin, sensor, dan suku cadang umum lainnya disimpan dalam stok; pengiriman hari berikutnya melalui kurir
