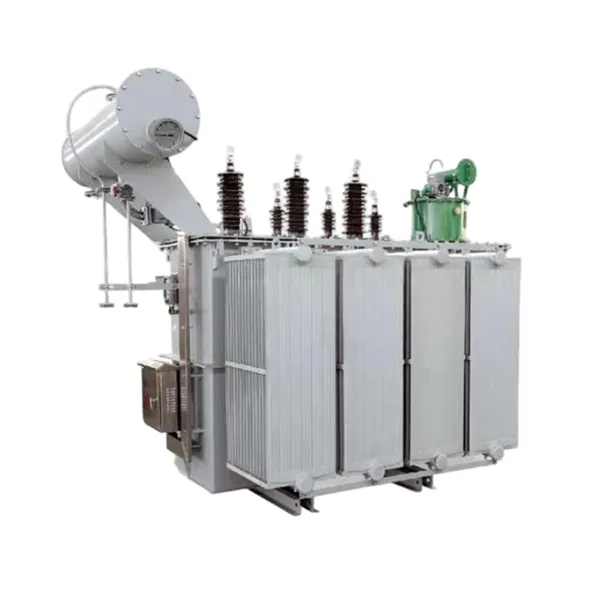

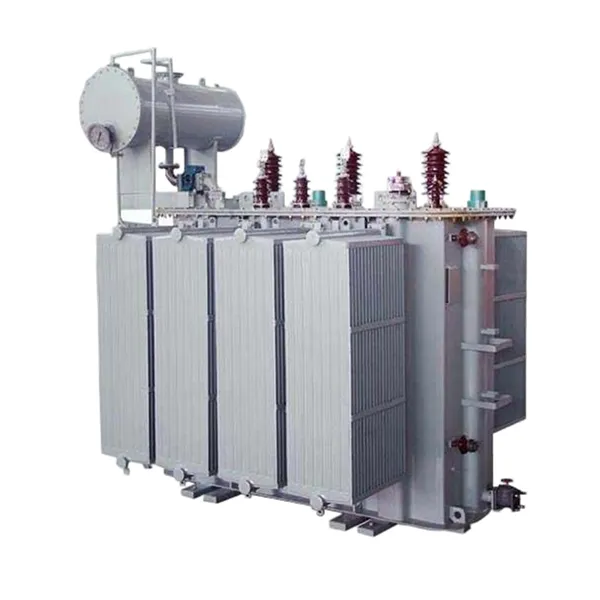

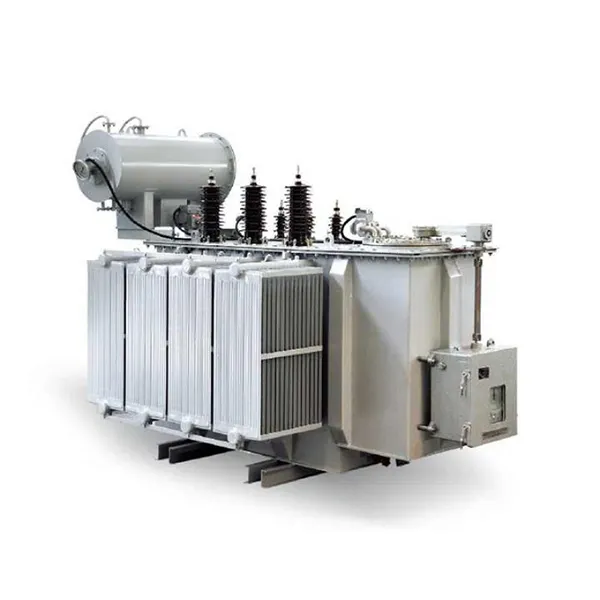

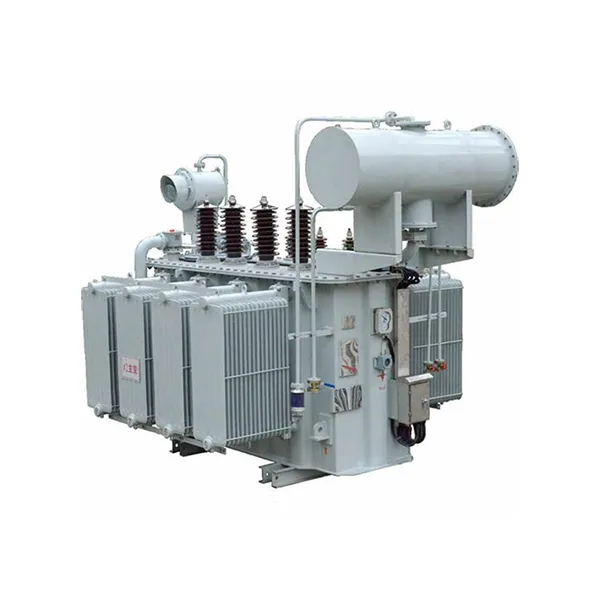

Trafo Listrik Tegangan Menengah Tiga Fasa

Trafo listrik tegangan menengah tiga fase kami dirancang untuk mengubah daya tegangan rendah (seperti 0,4kV) menjadi keluaran tegangan menengah (seperti 11kV, 22kV, atau 33kV), memungkinkan transmisi yang efisien dalam jarak jauh atau integrasi ke dalam jaringan distribusi. Produk ini penting untuk proyek energi terbarukan, fasilitas industri, dan pembangkit listrik yang memerlukan peningkatan voltase yang andal.

Transformator ini memiliki inti baja silikon berorientasi butir dengan permeabilitas tinggi dan belitan tembaga bebas oksigen, memastikan kerugian minimal dan stabilitas termal yang tinggi. Itusistem pendingin terendam olimemberikan pembuangan panas yang unggul, sementara struktur yang tertutup rapat melindungi dari kontaminan lingkungan, mengurangi kebutuhan perawatan, dan memperpanjang masa pakai.

Parameter Produk (Spesifikasi)

Meningkatkan Spesifikasi Khas Transformator Terendam Minyak Tiga Fasa (0,4kV / 11kV)

Perlengkapan Standar Termasuk

1. Pengukur level oli dengan alarm level rendah

2. Katup pelepas tekanan

3. Panggil termometer dengan kontak alarm

4. Relai gas opsional untuk deteksi kesalahan

Fitur Produk Dan Aplikasi

Fitur

meningkatkan transformator listrik tegangan menengah tiga fase memenuhi atau melampaui standar internasional - Sesuai dengan IEC 60076, ANSI C57.12, GB1094, dan SANS 780, memastikan penerapan dan keandalan global.

Desain tangki bergelombang yang tersegel sepenuhnya - Menghilangkan kebutuhan akan konservator, mencegah oksidasi oli dan masuknya kelembapan, memungkinkan pengoperasian bebas perawatan dalam jangka waktu lama.

Kapasitas beban berlebih & stabilitas termal--Sistem pendingin terendam oli memastikan kinerja stabil bahkan dalam kondisi beban tinggi yang berkelanjutan atau tegangan input yang berfluktuasi.

Pengoperasian dengan kebisingan rendah - Struktur sambungan inti yang dioptimalkan dan desain peredam getaran mengurangi kebisingan operasional, cocok untuk lingkungan perumahan atau lingkungan yang sensitif terhadap kebisingan.

Struktur ringkas untuk pemasangan yang fleksibel--Desain modular memungkinkan konfigurasi pemasangan di tiang, dipasang di bantalan, atau gardu induk, beradaptasi dengan lokasi dengan ruang terbatas atau di luar ruangan.

Kemampuan menahan hubung singkat yang kuat - Gulungan tegangan rendah tipe foil dan struktur pendukung koil kaku memastikan integritas mekanis dalam kondisi gangguan mendadak.

Pemasangan mudah & perawatan rendah--Lug pengangkat standar, lubang pemasangan dasar, dan opsi entri kabel menyederhanakan pemasangan di lokasi; desain yang tertutup rapat meminimalkan perawatan rutin.

Masa pakai yang lama dengan dukungan seumur hidup--Dirancang untuk masa operasional minimal 30 tahun, didukung oleh dukungan teknis seumur hidup dan ketersediaan suku cadang.

Berbagai rentang ketukan untuk pengaturan voltase--Menyediakan opsi ketukan ±5%, ±2×2,5%, memungkinkan penyesuaian voltase yang tepat untuk memenuhi variasi jaringan atau beban.

Opsi cairan isolasi ramah lingkungan--Tersedia dengan ester alami (minyak nabati) atau cairan isolasi dengan titik api tinggi untuk aplikasi ramah lingkungan.

T&J: Wawasan Transformator Peningkatan Penting

T: Apa itu trafo Step Up?

A: Trafo step up meningkatkan tegangan masukan rendah ke tegangan keluaran lebih tinggi. Jumlah lilitan pada belitan primer lebih sedikit dan jumlah lilitan sekunder lebih banyak. Trafo jenis ini sangat penting untuk sistem energi terbarukan, seperti pembangkit listrik tenaga surya dan pembangkit listrik tenaga angin, di mana daya bertegangan rendah yang dihasilkan harus ditingkatkan untuk transmisi jaringan.

T: Bagaimana trafo step up ini meningkatkan efisiensi energi?

J: Trafo kami menggunakan baja silikon berorientasi butiran canai dingin dengan permeabilitas tinggi dengan desain inti sambungan putaran berundak. Hal ini secara signifikan mengurangi kerugian histeresis dan arus eddy, menurunkan kerugian tanpa beban dan beban dibandingkan dengan trafo konvensional, yang secara langsung mengurangi biaya operasional.

T: Mengapa sistem pendingin terendam oli penting untuk meningkatkan aplikasi?

J: Minyak isolasi memberikan kekuatan dielektrik dan pembuangan panas yang efisien. Ini mentransfer panas dari inti dan belitan ke permukaan tangki, memastikan operasi yang stabil bahkan di bawah kondisi beban tinggi atau suhu tinggi yang terus menerus yang biasa terjadi pada aplikasi step up.

T: Dapatkah trafo listrik tegangan menengah tiga fase ini digunakan di luar ruangan?

J: Ya. Desain tangki bergelombang yang tertutup rapat melindungi komponen internal dari kelembapan, debu, dan lingkungan korosif, sehingga ideal untuk instalasi luar ruangan seperti pembangkit listrik tenaga surya, ladang angin, dan gardu induk industri.

Keunggulan Fitur

Mengurangi Biaya Pengoperasian Secara Signifikan: Sirkuit magnetik yang dioptimalkan dan material dengan kerugian rendah mengurangi kehilangan energi, sehingga menurunkan biaya listrik selama masa pakai transformator.

Keandalan Operasional Tinggi: Desain ketahanan hubung singkat yang canggih dan sistem insulasi yang ditingkatkan memastikan pengoperasian yang stabil bahkan dalam fluktuasi jaringan atau kondisi gangguan.

Persyaratan Perawatan yang Rendah: Struktur yang tersegel sepenuhnya menghilangkan kebutuhan akan penggantian oli dan mengurangi frekuensi inspeksi, meminimalkan waktu henti dan biaya perawatan.

Desain Ringkas dan Mudah Beradaptasi: Struktur modular memungkinkan pemasangan fleksibel di lingkungan dengan ruang terbatas, sementara antarmuka terstandar menyederhanakan integrasi dengan switchgear dan sistem kontrol.

Produk Beradaptasi dengan Lingkungan

Skenario Aplikasi

Sistem Energi Terbarukan: Ideal untuk pembangkit listrik tenaga surya dan pembangkit listrik tenaga angin untuk meningkatkan daya bertegangan rendah ke tingkat tegangan menengah untuk sambungan jaringan.

Fasilitas Industri: Digunakan di pabrik manufaktur dan industri berat di mana daya bertegangan rendah dari generator atau inverter harus dinaikkan untuk distribusi.

Proyek Infrastruktur: Cocok untuk bandara, kereta api, dan pusat data yang memerlukan peningkatan voltase yang andal untuk sistem daya cadangan atau utama.

Pembangkit Listrik: Diterapkan pada pembangkit listrik skala kecil di mana voltase harus ditingkatkan untuk transmisi jarak jauh.

Detail Produksi

Bahan dan Proses Inti

Inti transformator step up dibuat menggunakan baja silikon berorientasi butiran canai dingin berpermeabilitas tinggi dengan desain sambungan putaran berundak. Inti dipotong secara presisi dan ditumpuk secara otomatis untuk memastikan distribusi fluks magnet yang seragam, meminimalkan kehilangan tanpa beban dan arus magnetisasi.

Struktur Berliku

Gulungan tegangan tinggi dan tegangan rendah dililit dengan konduktor tembaga bebas oksigen. Gulungan tegangan rendah menggunakan struktur foil atau heliks dengan saluran oli memanjang, meningkatkan kekuatan mekanik dan kemampuan menahan arus pendek.

Sistem Isolasi dan Pendinginan

Minyak mineral berkualitas tinggi atau cairan isolasi titik api tinggi yang ramah lingkungan digunakan. Sistem insulasi kertas minyak mengalami proses pengeringan vakum dan pengisian minyak untuk menghilangkan sisa kelembapan dan udara, memastikan kekuatan dielektrik yang tinggi dan keandalan jangka panjang.

Tangki dan Penyegelan

Desain tangki bergelombang memberikan kompensasi ekspansi termal tanpa memerlukan konservator. Struktur yang tersegel sepenuhnya mencegah oksidasi oli dan masuknya kelembapan, mengurangi frekuensi perawatan, dan memperpanjang masa pakai oli.

T&J: Produksi dan Jaminan Kualitas

T: Bagaimana Anda memastikan kemampuan menahan hubung singkat Transformator Terendam Minyak Tiga Fasa?

J: Transformator kami menjalani pengujian hubung singkat di laboratorium yang diakui secara nasional. Kombinasi gulungan foil, penyangga kumparan kaku, dan pengencang yang dapat mengunci sendiri memastikan struktur tetap utuh dalam kondisi gangguan mendadak.

T: Standar kualitas apa yang Anda ikuti?

J: Semua produk dirancang, diproduksi, dan diuji sesuai dengan standar IEC 60076, GB1094, dan ISO 9001:2015. Setiap unit menjalani tes rutin dan tipe yang komprehensif sebelum pengiriman.

Desain dan pengujian transformator harus memenuhi standar berikut:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformator Daya》

GB/T6451-2015 《Spesifikasi dan Persyaratan Teknis untuk Transformator Daya Terendam Minyak》

JB/T3837-2010 《Metode Penyusunan Penunjukan Tipe untuk Produk Transformator》

GB/T311.1-3.11-97 《Teknik Koordinasi Isolasi dan Pengujian Tegangan Tinggi untuk Peralatan Transmisi dan Transformasi Tegangan Tinggi》

GB10237-88 《Tingkat Insulasi dan Uji Dielektrik untuk Transformator Daya—Celah Udara Insulasi Eksternal》

GB7595-87 《Standar Kualitas Oli Trafo dalam Layanan》

GB7328-87 《Pengukuran Tingkat Suara untuk Transformers》

GB7534-87 《Pengukuran Debit Sebagian》

GB/T15164-94 《Panduan Pemuatan untuk Transformator Daya Terendam Minyak》

DL/T586-95 《Panduan Teknis Pengawasan Manufaktur Pengguna Peralatan Listrik》

GB/T311.1-3.11-97 《Teknik Koordinasi Isolasi dan Pengujian Tegangan Tinggi untuk Peralatan Transmisi dan Transformasi Tegangan Tinggi》

GB2536-1990 《Oli Trafo》

JB/T56011-92 《Klasifikasi Kualitas Produk untuk Transformator Daya Terendam Minyak》

ZBK41005-89 《Tingkat Suara Transformer 6-220KV》
