Solusi Gardu Induk Tipe Kotak Luar Ruangan untuk Pembangkit Listrik Fotovoltaik Meksiko

Deskripsi foto di tempat:

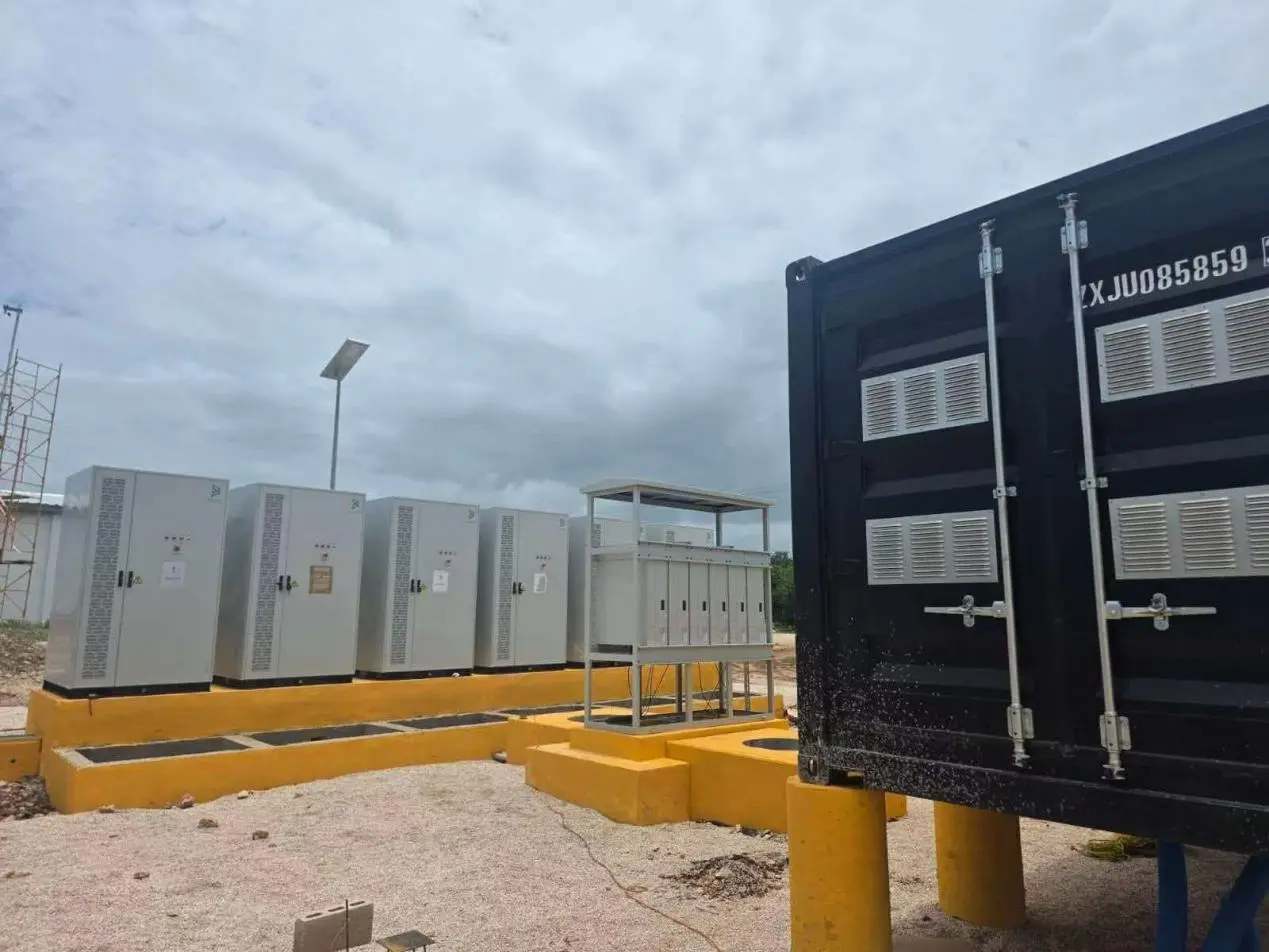

Gambar 1: Konfigurasi terintegrasi kabinet kontrol inverter dan kabinet penggabung tegangan rendah

Di sisi kiri panel, terdapat empat kabinet kontrol inverter fotovoltaik luar ruangan independen; di sisi kanan, dipasang rangka distribusi penggabung tegangan rendah tipe terbuka yang serasi dengan kanopi tahan hujan. Semua peralatan dipasang pada dasar beton kuning yang ditinggikan, yang dilengkapi dengan parit kabel bawaan untuk memastikan masuk dan keluarnya kabel di bagian bawah, sehingga mencegah erosi dari air hujan dan kelembapan di permukaan tanah.

Kabinet kontrol inverter: Penutup pelindung luar ruangan berperingkat IP54 yang dilengkapi kisi-kisi pendingin konvektif samping area luas dan filter debu, dengan tombol pengoperasian terintegrasi, indikator status, dan alarm kesalahan di panel depan. Setiap unit beroperasi secara independen dalam zona yang ditentukan, memungkinkan pemeliharaan unit individual tanpa mempengaruhi keseluruhan sistem pembangkit listrik.

Rangka distribusi tegangan rendah: dilengkapi desain atap terbuka tahan hujan dengan pembuangan panas alami untuk lingkungan tropis bersuhu tinggi, dilengkapi dengan enam port keluaran internal untuk mengumpulkan daya dari beberapa inverter dan menyederhanakan pemasangan kabel di lokasi. Fasilitas ini mencakup tiang pantau dan penerangan bertenaga surya yang beroperasi tanpa listrik eksternal, memenuhi persyaratan pengoperasian, pemeliharaan, dan pengawasan keamanan di malam hari.

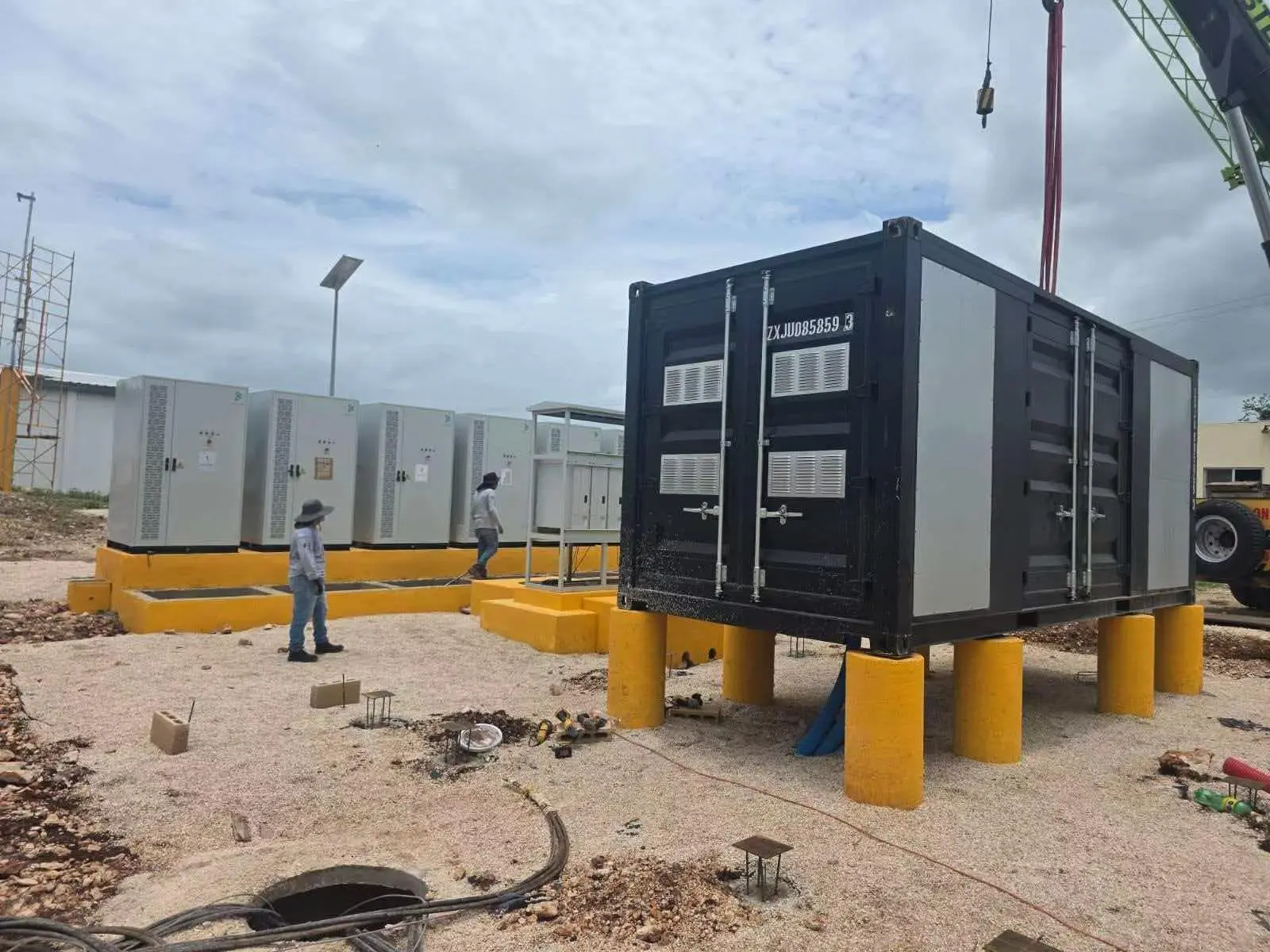

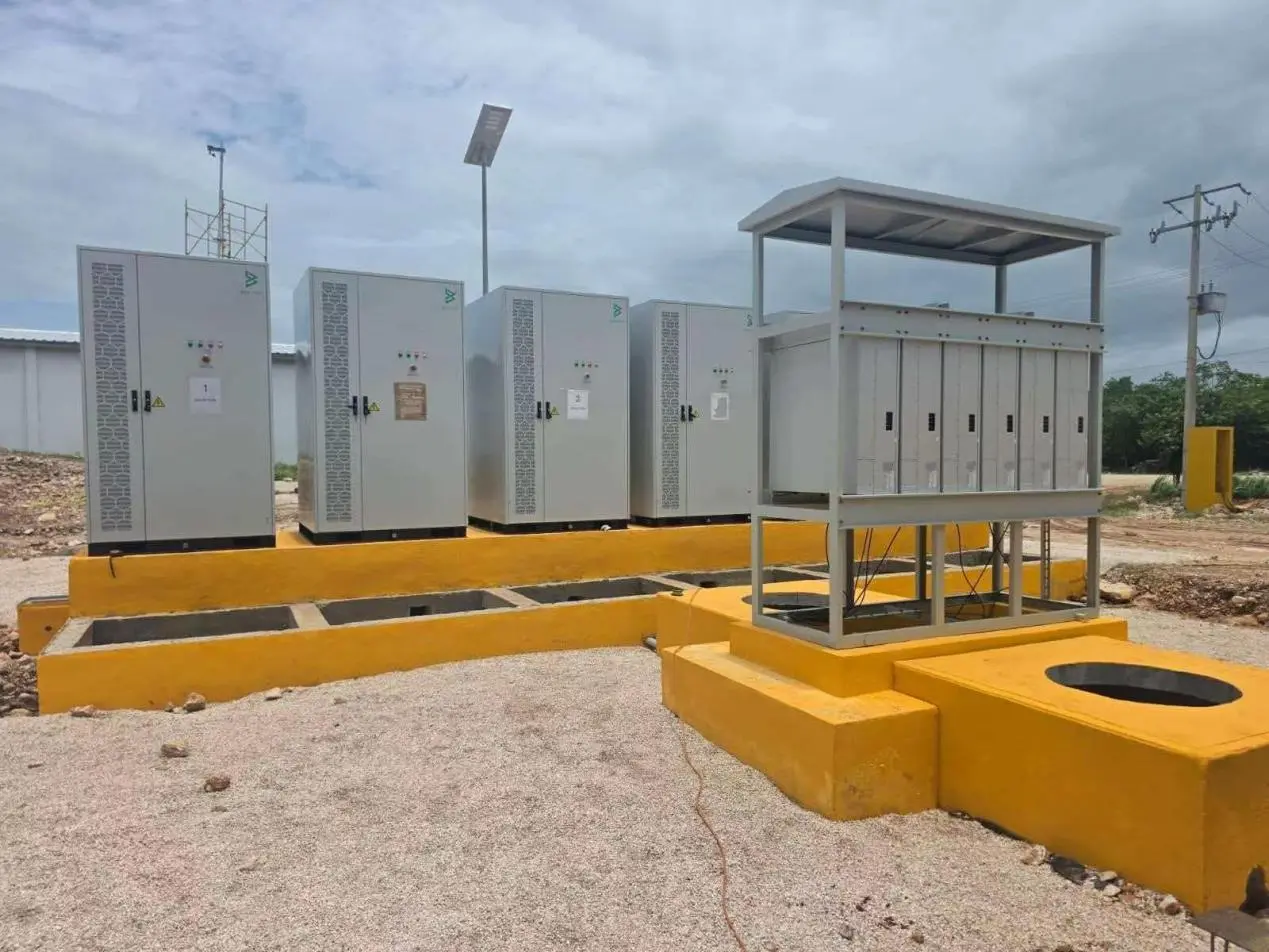

Gambar 2 dan 3: Gardu induk peti kemas tiba di lokasi; pemandangan panorama area distribusi listrik secara lengkap

Gardu induk peti kemas hitam terintegrasi telah dikirim ke lokasi, membentuk sistem distribusi daya fotovoltaik lengkap bersama dengan kabinet inverter dan kabinet penggabung yang dipasang di belakang. Kedua sisi wadah dilengkapi dengan kisi-kisi ventilasi tahan hujan dan dilengkapi struktur tahan debu dan tahan air untuk meningkatkan pembuangan panas di lingkungan bersuhu tinggi. Wadahnya dilapisi dengan lapisan tahan cuaca luar ruangan yang memberikan perlindungan terhadap radiasi ultraviolet dan korosi semprotan garam, sehingga cocok untuk pengoperasian jangka panjang dalam kondisi udara terbuka di Meksiko.

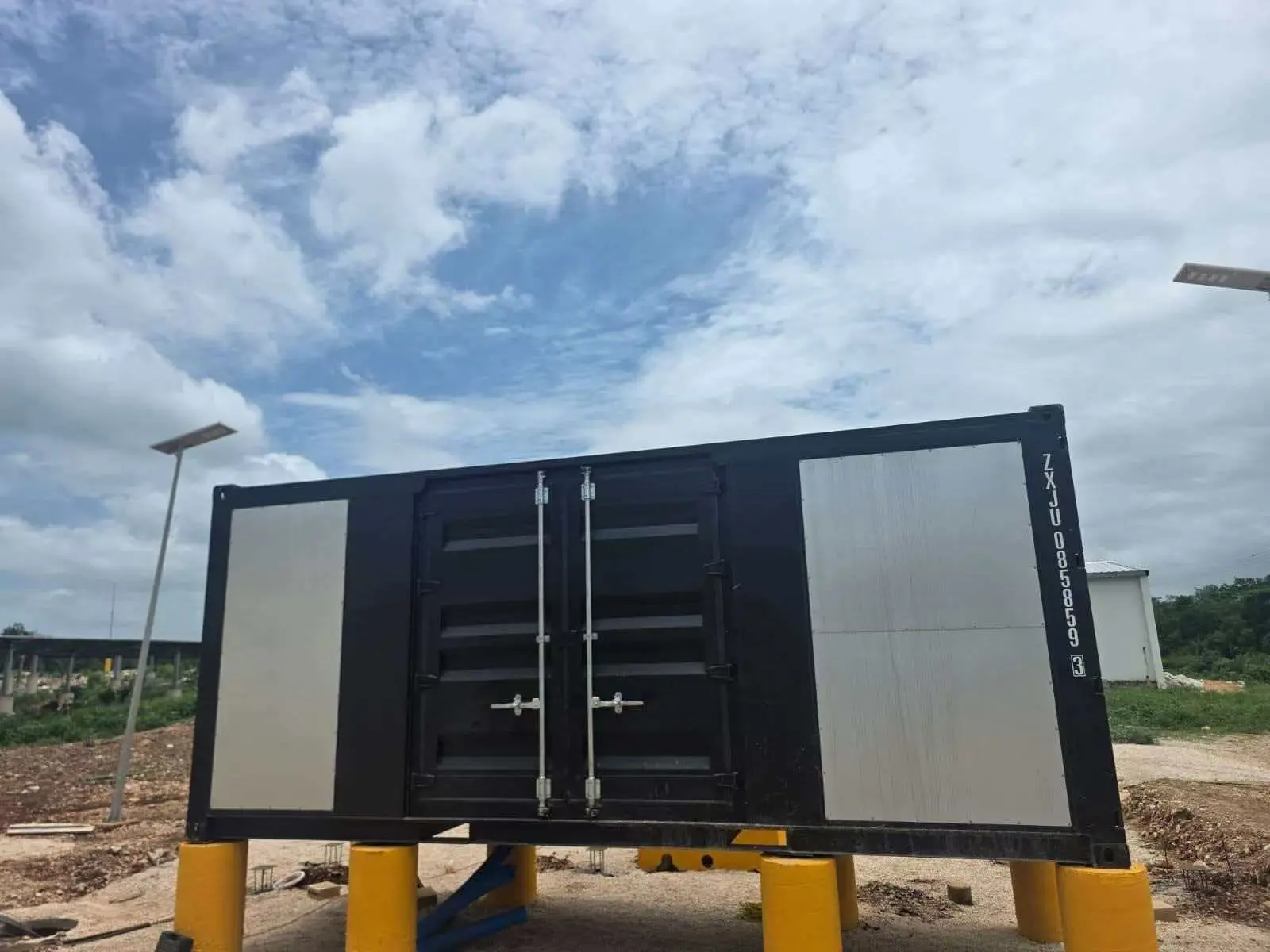

Gambar 4: Kotak kontainer diubah menjadi tampilan produk

Desain unit dalam peti kemas terstandarisasi dengan saluran akses dua pintu dan panel perawatan samping untuk memudahkan servis peralatan internal; struktur ventilasi terkotak memastikan pembuangan panas yang optimal sekaligus memberikan perlindungan tahan air dan tahan debu, sehingga cocok untuk aplikasi step-up dan koneksi jaringan terpusat di pembangkit listrik fotovoltaik berskala megawatt.

Keuntungan Pasar dari Proyek ini

1. Pengiriman terintegrasi prefabrikasi: Semua peralatan telah dirakit sebelumnya dan diuji di pabrik, secara signifikan mengurangi waktu konstruksi dan commissioning di lokasi di luar negeri, memperpendek siklus pengiriman proyek secara keseluruhan, dan menurunkan total biaya tenaga kerja untuk kontraktor umum.

2. Seluruh rantai industri memiliki kemampuan pasokan yang komprehensif, dengan trafo, lemari switchgear, trafo arus, relai proteksi, dan lemari inverter, semuanya diproduksi sendiri berdasarkan standar teknis terpadu, memastikan pengadaan suku cadang dan pemeliharaan peralatan yang nyaman.

3.Disesuaikan untuk iklim tropis, solusi ini secara khusus mengoptimalkan manajemen termal, ketahanan terhadap kelembapan, dan struktur tahan korosi yang disesuaikan dengan kondisi panas dan hujan di Amerika Latin, secara efektif mengatasi tantangan operasional umum seperti penghentian peralatan karena suhu tinggi dan karat pada pembangkit listrik luar ruangan.

4.Sesuai dengan spesifikasi jaringan lokal, parameter keseluruhannya memenuhi standar kelistrikan Meksiko, memungkinkan persetujuan sambungan jaringan langsung oleh perusahaan listrik lokal, dan membuatnya cocok untuk replikasi dan penerapan dalam proyek penyimpanan energi fotovoltaik di seluruh Meksiko, Amerika Tengah, dan kawasan Karibia.

Ringkasan Proyek

Proyek gardu induk prefabrikasi fotovoltaik dan penyimpanan energi terintegrasi di Meksiko ini menggunakan solusi distribusi daya modular dan komprehensif yang secara khusus dioptimalkan untuk iklim tropis, panas, dan hujan di kawasan ini, yang menampilkan peningkatan khusus dalam ketahanan terhadap kelembapan, pembuangan panas, dan perlindungan korosi. Memanfaatkan pendekatan konstruksi yang menggabungkan prefabrikasi pabrik dengan instalasi cepat di lokasi, hal ini mencapai integrasi rantai penuh inversi fotovoltaik, pengumpulan dan distribusi arus, dan peningkatan tegangan untuk sambungan jaringan. Solusi ini menunjukkan standarisasi yang tinggi dan menjadi contoh bagi pembangkit listrik energi terbarukan tropis di Amerika Latin, sehingga cocok untuk dipromosikan ke klien turnkey PV dan penyimpanan energi di luar negeri.
